【烟草标准】 卷烟物理性能的测定 第3部分：圆周 光电法

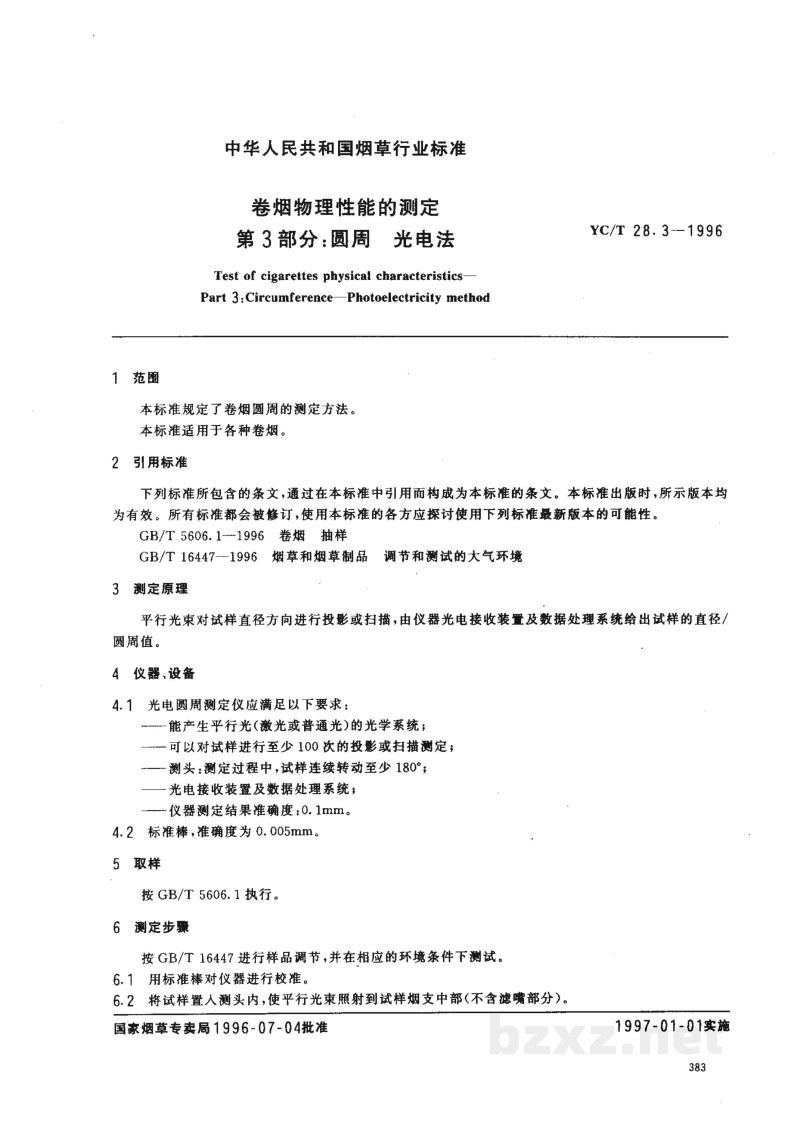

中华人民共和国烟草行业标准

卷烟物理性能的测定
第3部分：圆周 光电法
Test of cigarettes physical characteristics—
Part 3:Circumference—Photoelectricity method YC/T 28.3—1996

1 范围

本标准规定了卷烟圆周的测定方法。

本标准适用于各种卷烟。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 测定原理

平行光束对试样直径方向进行投影或扫描，由仪器光电接收装置及数据处理系统给出试样的直径/圆周值。

4 仪器、设备

4.1 光电圆周测定仪应满足以下要求：

• ——能产生平行光(激光或普通光)的光学系统；
• ——可以对试样进行至少100次的投影或扫描测定；
• ——测头：测定过程中，试样连续转动至少180°；
• ——光电接收装置及数据处理系统；
• ——仪器测定结果准确度：0.1mm。

4.2 标准棒，准确度为0.005mm。

5 取样

按GB/T 5606.1执行。

6 测定步骤

按GB/T 16447进行样品调节，并在相应的环境条件下测试。

6.1 用标准棒对仪器进行校准。

6.2 将试样置入测头内，使平行光束照射到试样烟支中部(不含滤嘴部分)。

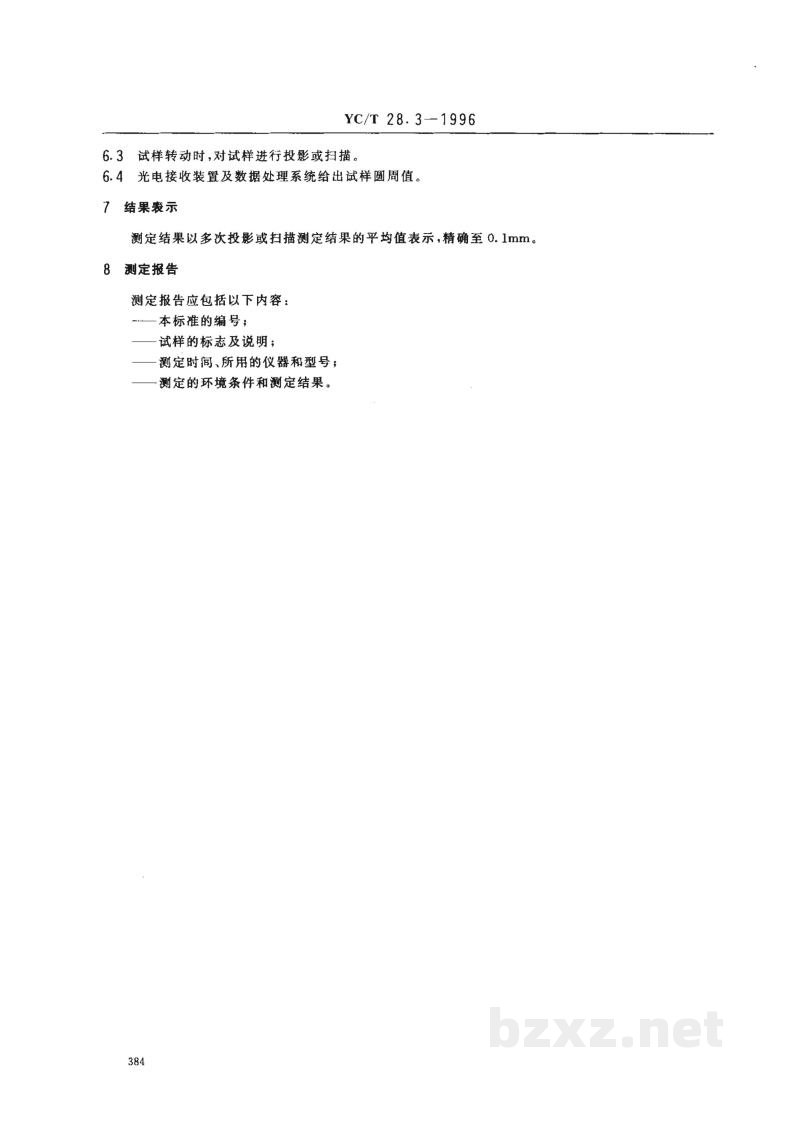

6.3 试样转动时,对试样进行投影或扫描。

6.4 光电接收装置及数据处理系统给出试样圆周值。

7 结果表示

测定结果以多次投影或扫描测定结果的平均值表示,精确至0.1mm。

8 测定报告

测定报告应包括以下内容:

• ——本标准的编号;
• ——试样的标志及说明;
• ——测定时间、所用的仪器和型号;
• ——测定的环境条件和测定结果。

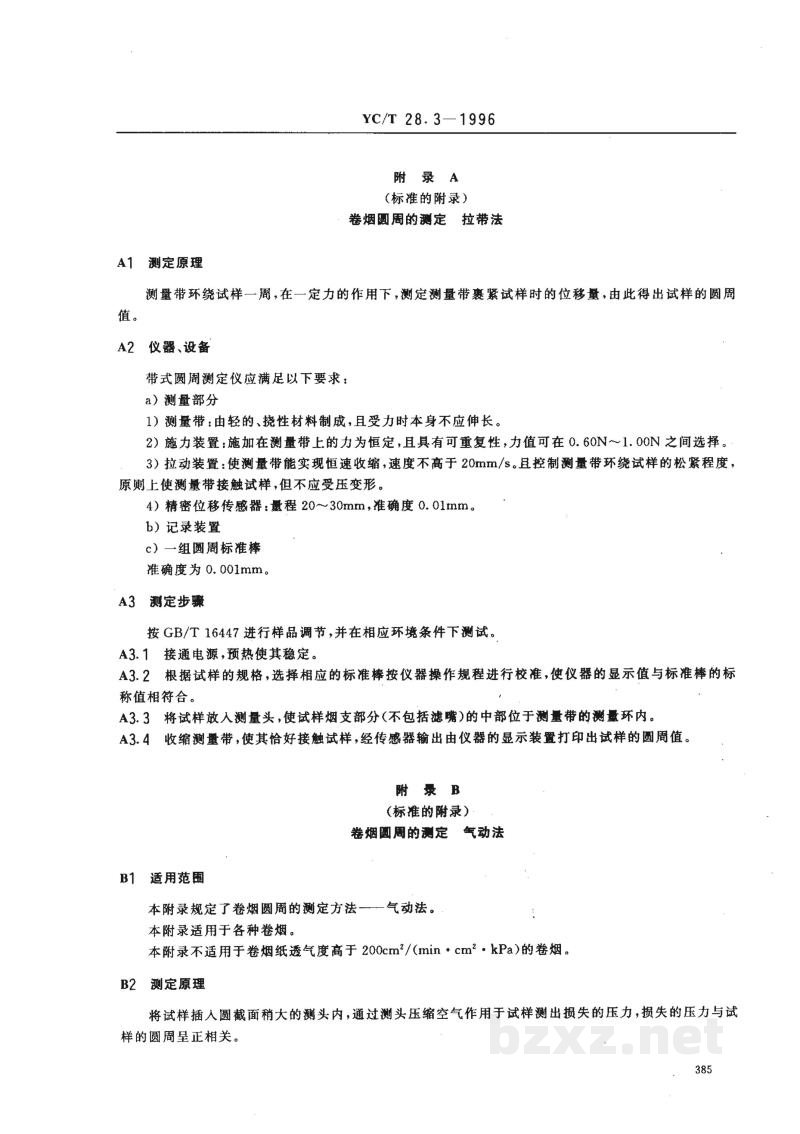

附录A

(标准的附则)

卷烟圆周的测定 拉带法

A1 测定原理

测量带环绕试样一周，在一定力的作用下，测定测量带裹紧试样时的位移量，由此得出试样的圆周值。

A2 仪器、设备

带式圆周测定仪应满足以下要求：

a）测量部分

1. 1）测量带：由轻的、挠性材料制成，且受力时本身不应伸长。
2. 2）施力装置：施加在测量带上的力为恒定，且具有可重复性，力值可在 $0.60\text{N} \sim 1.00\text{N}$之间选择。
3. 3）拉动装置：使测量带能实现恒速收缩，速度不高于 $20\text{mm/s}$。且控制测量带环绕试样的松紧程度，原则上使测量带接触试样，但不应受压变形。

(4) 精密位移传感器：量程 $20 \sim 30\text{mm}$，准确度 $0.01\text{mm}$。

b）记录装置

c）一组圆周标准棒

准确度为 $0.001\text{mm}$。

A3 测定步骤

按 GB/T 16447进行样品调节，并在相应环境条件下测试。

A3.1 接通电源，预热使其稳定。

A3.2 根据试样的规格，选择相应的标准棒按仪器操作规程进行校准，使仪器的显示值与标准棒的标称值相符合。

A3.3 将试样放入测量头，使试样烟支部分（不包括滤嘴）的中部位于测量带的测量环内。

A3.4 收缩测量带，使其恰好接触试样，经传感器输出由仪器的显示装置打印出试样的圆周值。

附录B

(标准的附则)

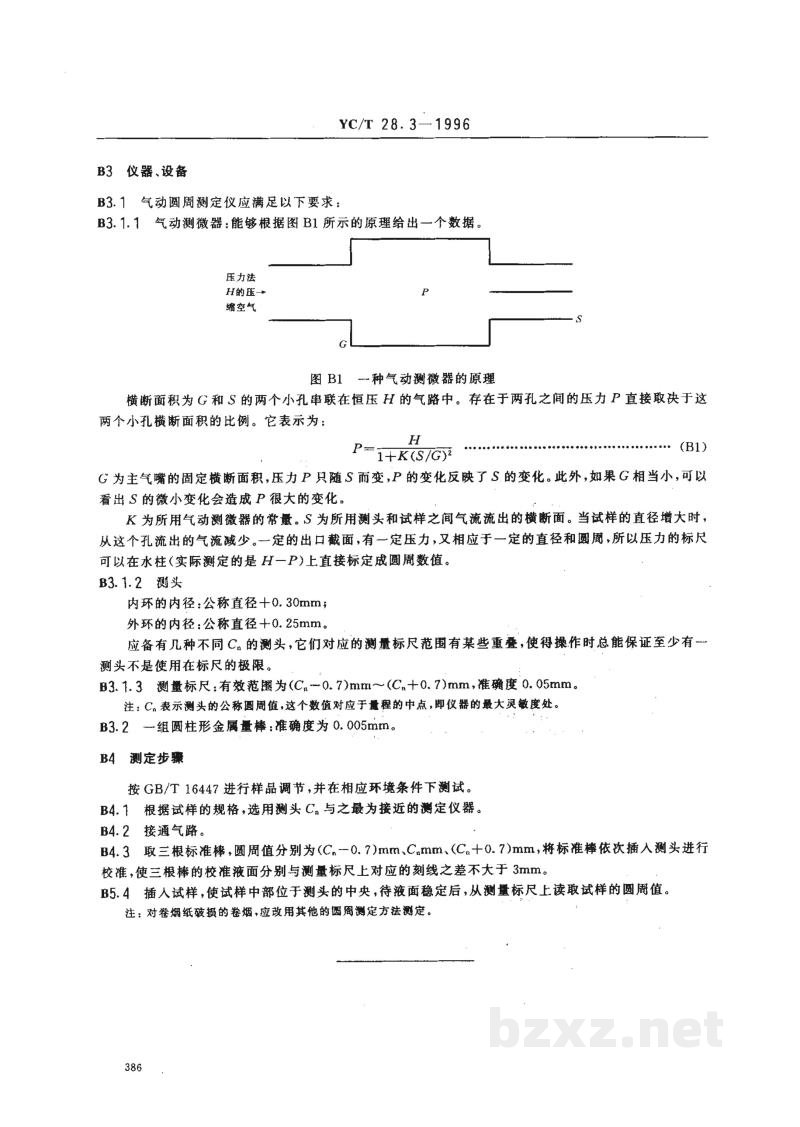

卷烟圆周的测定 气动法

B1 适用范围

本附录规定了卷烟圆周的测定方法——气动法。

本附录适用于各种卷烟。

本附录不适用于卷烟纸透气度高于 $200\text{cm}^3/(\text{min} \cdot \text{cm}^2 \cdot \text{kPa})$的卷烟。

B2 测定原理

将试样插入圆截面稍大的测头内，通过测头压缩空气作用于试样测出损失的压力，损失的压力与试样的圆周呈正相关。
