【化工标准】 搪玻璃设备技术条件

中华人民共和国化工行业标准

HG 2432—2001

搪玻璃设备技术条件

Quality standard of glass-lined equipment for industry

2002-01-24 发布2002-07-01 实施

国家经济贸易委员会发布

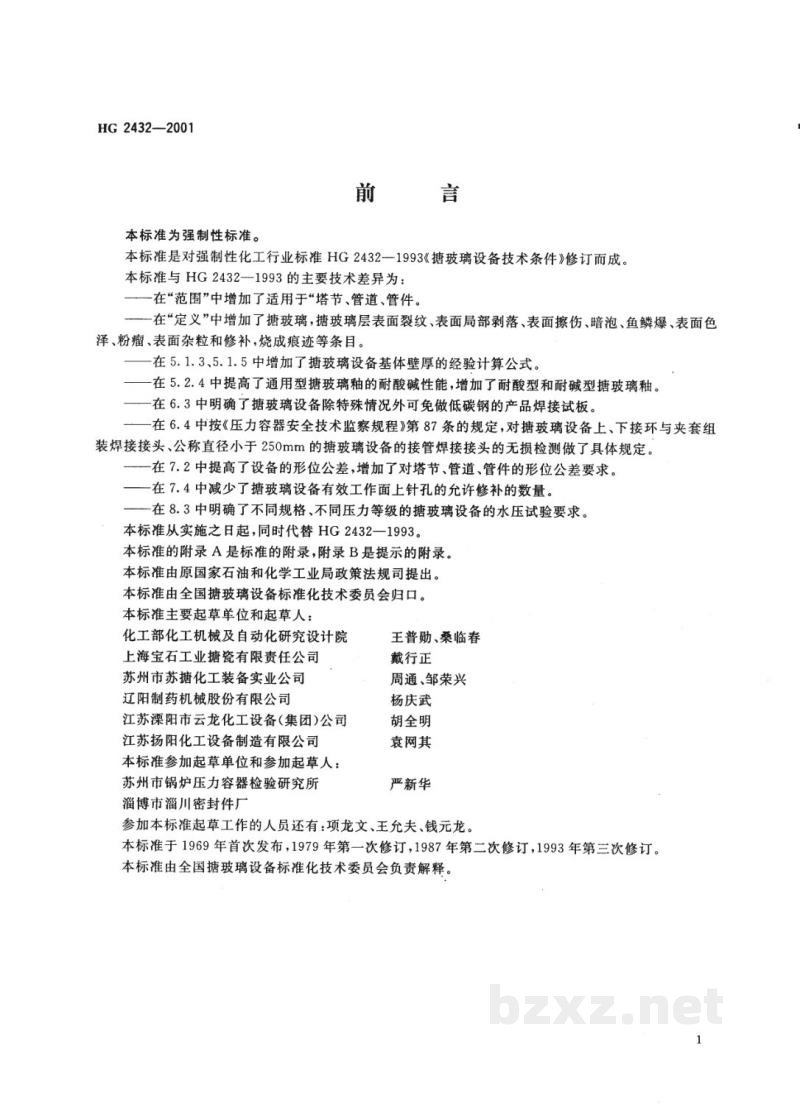

前 言

本标准为强制性标准。

本标准是对强制性化工行业标准 HG 2432—1993《搪玻璃设备技术条件》修订而成。

本标准与 HG 2432—1993 的主要技术差异为：

• ——在“范围”中增加了适用于“塔节、管道、管件。

——在“定义”中增加了搪玻璃，搪玻璃层表面裂纹、表面局部剥落、表面擦伤、暗泡、鱼鳞爆、表面色泽、粉瘤、表面杂粒和修补，烧成痕迹等条目。

• ——在 5.1.3, 5.1.5 中增加了搪玻璃设备基体壁厚的经验计算公式。

——在 5.2.4 中提高了通用型搪玻璃釉的耐酸碱性能，增加了耐酸型和耐碱型搪玻璃釉。

• ——在 6.3 中明确了搪玻璃设备除特殊情况外可免做低碳钢的产品焊接试板。

——在 6.4 中按《压力容器安全技术监察规程》第 87 条的规定，对搪玻璃设备上、下接环与夹套组装焊接接头、公称直径小于 250mm 的搪玻璃设备的接管焊接接头的无损检测做了具体规定。

• ——在 7.2 中提高了设备的形位公差，增加了对塔节、管道、管件的形位公差要求。

——在 7.4 中减少了搪玻璃设备有效工作面上针孔的允许修补的数量。

• ——在 8.3 中明确了不同规格、不同压力等级的搪玻璃设备的水压试验要求。

本标准从实施之日起，同时代替 HG 2432—1993。

本标准的附录 A 是标准的附录，附录 B 是提示的附录。

本标准由原国家石油和化学工业局政策法规司提出。

本标准由全国搪玻璃设备标准化技术委员会归口。

本标准主要起草单位和起草人：

本标准参加起草单位和参加起草人：

参加本标准起草工作的人员还有：项龙文、王允夫、钱元龙。

本标准于 1969 年首次发布，1979 年第一次修订，1987 年第二次修订，1993 年第三次修订。

本标准由全国搪玻璃设备标准化技术委员会负责解释。

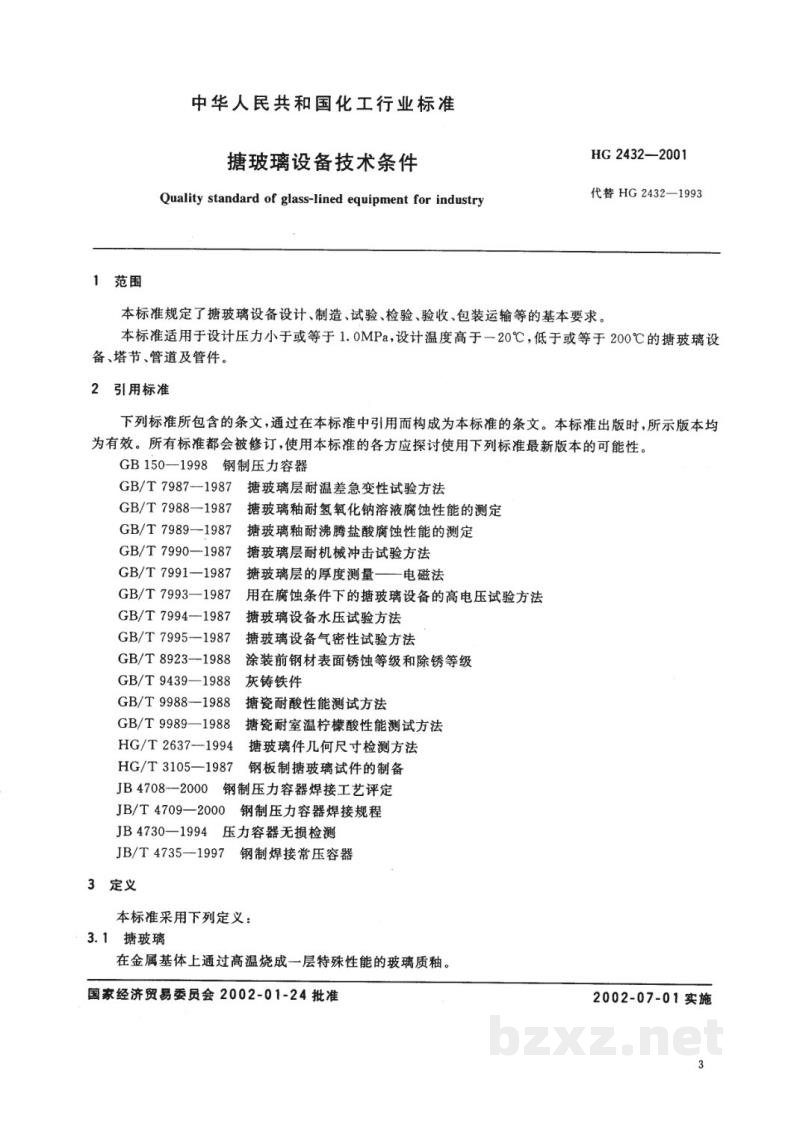

中华人民共和国化工行业标准

1 范围

本标准规定了搪玻璃设备设计、制造、试验、检验、验收、包装运输等的基本要求。

本标准适用于设计压力小于或等于 1.0MPa，设计温度高于 -20℃，低于或等于 200℃的搪玻璃设备、塔节、管道及管件。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 150—1998 钢制压力容器
• GB/T 7987—1987 搪玻璃层耐温差急变性试验方法
• GB/T 7988—1987 搪玻璃釉耐氢氧化钠溶液腐蚀性能的测定
• GB/T 7989—1987 搪玻璃釉耐沸腾盐酸腐蚀性能的测定
• GB/T 7990—1987 搪玻璃层耐机械冲击试验方法
• GB/T 7991—1987 搪玻璃层的厚度测量——电磁法
• GB/T 7993—1987 用在腐蚀条件下的搪玻璃设备的高电压试验方法
• GB/T 7994—1987 搪玻璃设备水压试验方法
• GB/T 7995—1987 搪玻璃设备气密性试验方法
• GB/T 8923—1988 涂装前钢材表面锈蚀等级和除锈等级
• GB/T 9439—1988 灰铸铁件
• GB/T 9988—1988 搪瓷耐酸性测试方法
• GB/T 9989—1988 搪瓷耐室柠檬酸性能测试方法
• HG/T 2637—1994 搪玻璃件几何尺寸检测方法
• HG/T 3105—1987 钢板制搪玻璃试件的制备
• JB 4708—2000 钢制压力容器焊接工艺评定
• JB/T 4709—2000 钢制压力容器焊接规程
• JB 4730—1994 压力容器无损检测
• JB/T 4735—1997 钢制焊接常压容器

3 定义

本标准采用下列定义：

3.1 搪玻璃

在金属基体上通过高温烧成一层特殊性能的玻璃质釉。
