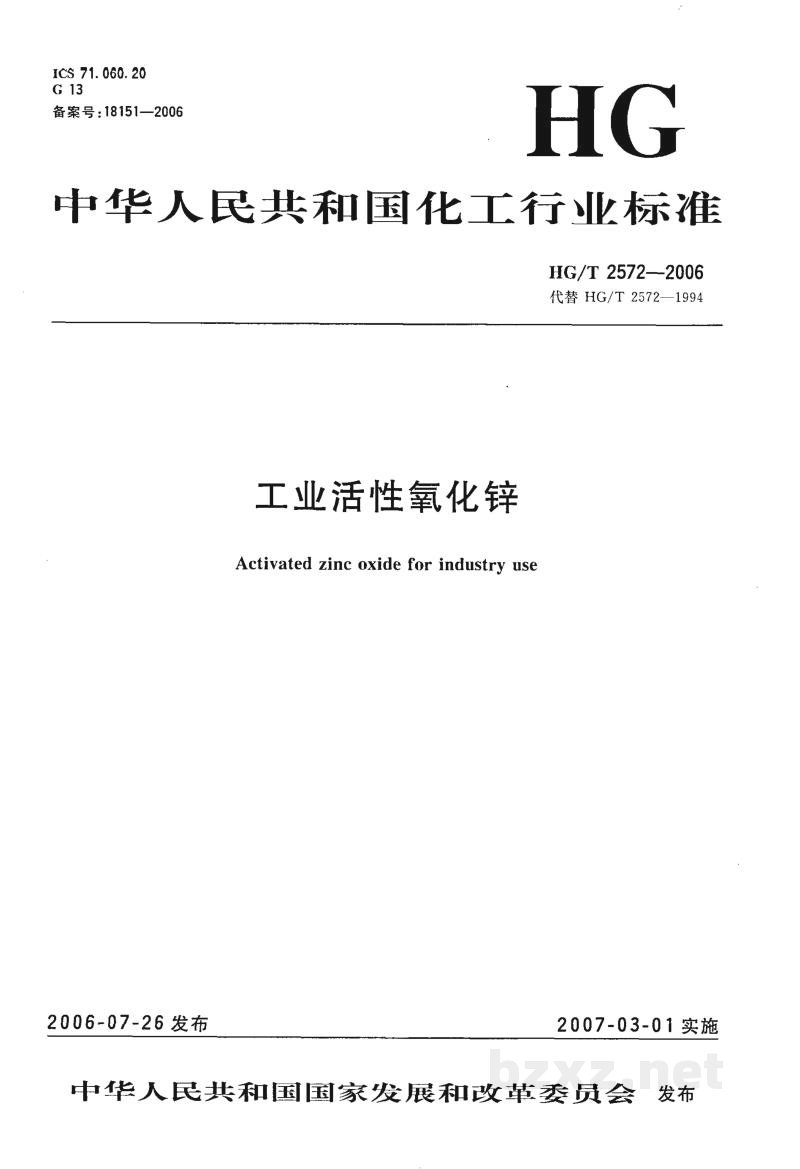

标准简介/下载中华人民共和国化工行业标准
HG/T 2572—2006
代替 HG/T 2572—1994
工业活性氧化锌
Activated zinc oxide for industry use
2006-07-26 发布 2007-03-01 实施
中华人民共和国国家发展和改革委员会 发 布

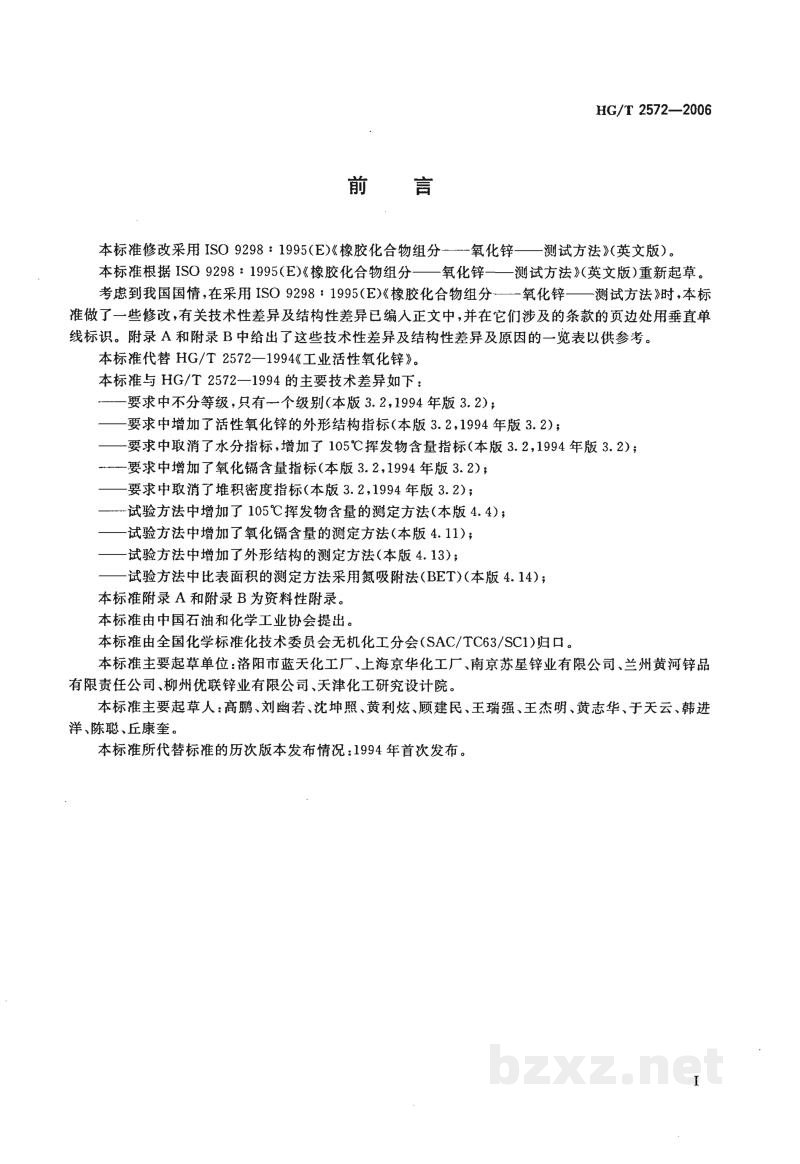

前 言
本标准修改采用 ISO 9298:1995(E)《橡胶化合物组分——氧化锌——测试方法》(英文版)。
本标准根据 ISO 9298:1995(E)《橡胶化合物组分——氧化锌——测试方法》(英文版)重新起草。
考虑到我国国情,在采用 ISO 9298:1995(E)《橡胶化合物组分——氧化锌——测试方法》时,本标准做了一些修改,有关技术性差异及结构性差异已编入正文中,并在它们涉及的条款的页边处用垂直单线标识。附录 A 和附录 B 中给出了这些技术性差异及结构性差异及原因的一览表以供参考。
本标准代替 HG/T 2572—1994《工业活性氧化锌》。
本标准与 HG/T 2572—1994 的主要技术差异如下:
- ——要求中不分等级,只有一个级别(本版 3.2,1994 年版 3.2);
- ——要求中增加了活性氧化锌的外形结构指标(本版 3.2,1994 年版 3.2);
- ——要求中取消了水分指标,增加了 $105^{\circ}\mathrm{C}$ 挥发物含量指标(本版 3.2,1994 年版 3.2);
- ——要求中增加了氧化镉含量指标(本版 3.2,1994 年版 3.2);
- ——要求中取消了堆积密度指标(本版 3.2,1994 年版 3.2);
- ——试验方法中增加了 $105^{\circ}\mathrm{C}$ 挥发物含量的测定方法(本版 4.4);
- ——试验方法中增加了氧化镉含量的测定方法(本版 4.11);
- ——试验方法中增加了外形结构的测定方法(本版 4.13);
- ——试验方法中比表面积的测定方法采用氮吸附法(BET)(本版 4.14);
本标准附录 A 和附录 B 为资料性附录。
本标准由中国石油和化学工业协会提出。
本标准由全国化学标准化技术委员会无机化工分会(SAC/TC63/SC1)归口。
本标准主要起草单位:洛阳市蓝天化工厂、上海京华化工厂、南京苏星锌业有限公司、兰州黄河锌品有限责任公司、柳州优联锌业有限公司、天津化工研究设计院。
本标准主要起草人:高鹏、刘幽若、沈坤照、黄利炫、顾建民、王瑞强、王杰明、黄志华、于天云、韩进洋、陈聪、丘康奎。
本标准所代替标准的历次版本发布情况,1994 年首次发布。

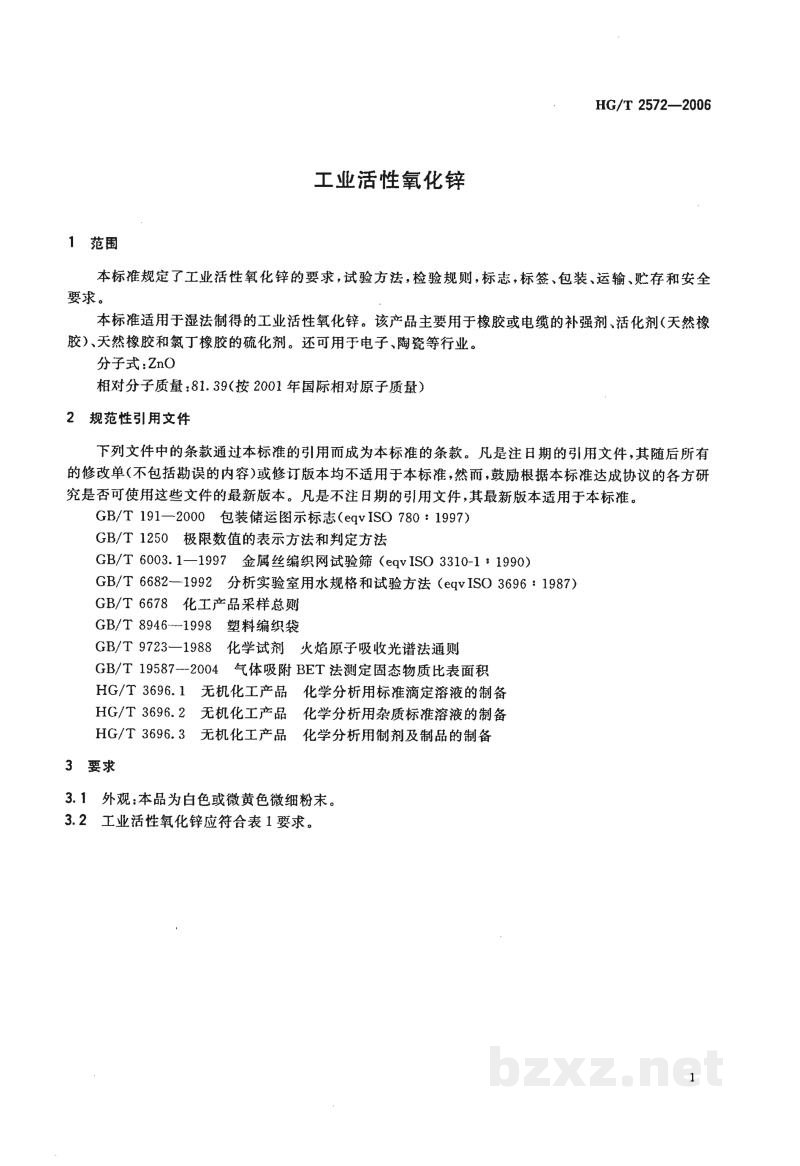

工业活性氧化锌
1 范围
本标准规定了工业活性氧化锌的要求，试验方法，检验规则，标志，标签、包装、运输、贮存和安全要求。
本标准适用于湿法制得的工业活性氧化锌。该产品主要用于橡胶或电缆的补强剂、活化剂（天然橡胶）、天然橡胶和氯丁橡胶的硫化剂。还可用于电子、陶瓷等行业。
分子式：ZnO
相对分子质量：81.39(按 2001 年国际相对原子质量)
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191—2000 包装储运图示标志(eqv ISO 780：1997)
GB/T 1250 极限数值的表示方法和判定方法
GB/T 6003.1—1997 金属丝编织网试验筛(eqv ISO 3310-1：1990)
GB/T 6682—1992 分析实验室用水规格和试验方法(eqvISO 3696：1987)
GB/T 6678 化工产品采样总则
GB/T 8946—1998 塑料编织袋
GB/T 9723—1988 化学试剂 火焰原子吸收光谱法通则
GB/T 19587—2004 气体吸附 BET 法测定固态物质比表面积
HG/T 3696.1 无机化工产品 化学分析用标准滴定溶液的制备
HG/T 3696.2 无机化工产品 化学分析用杂质标准溶液的制备
HG/T 3696.3 无机化工产品 化学分析用制剂及制品的制备
3 要求
3.1 外观：本品为白色或微黄色微细粉末。

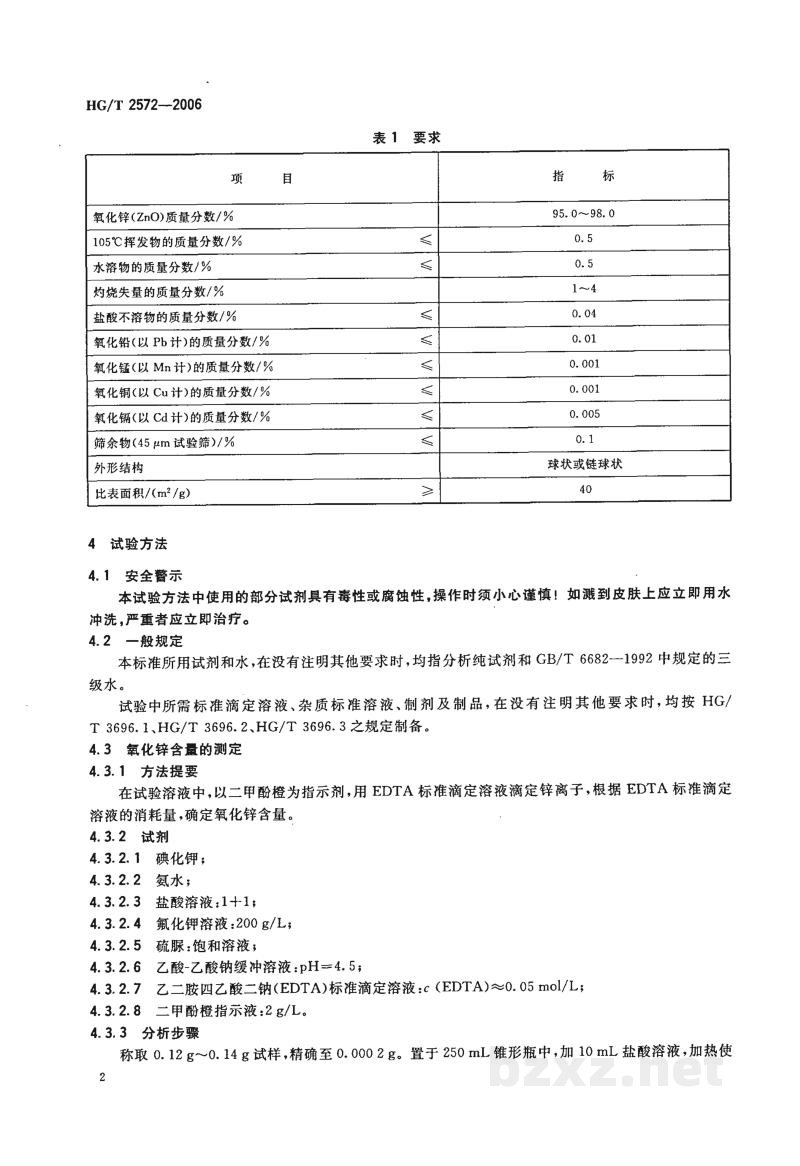

3.2 工业活性氧化锌应符合表 1 要求。
