【化工标准】 电子工业用粒状一氧化铅

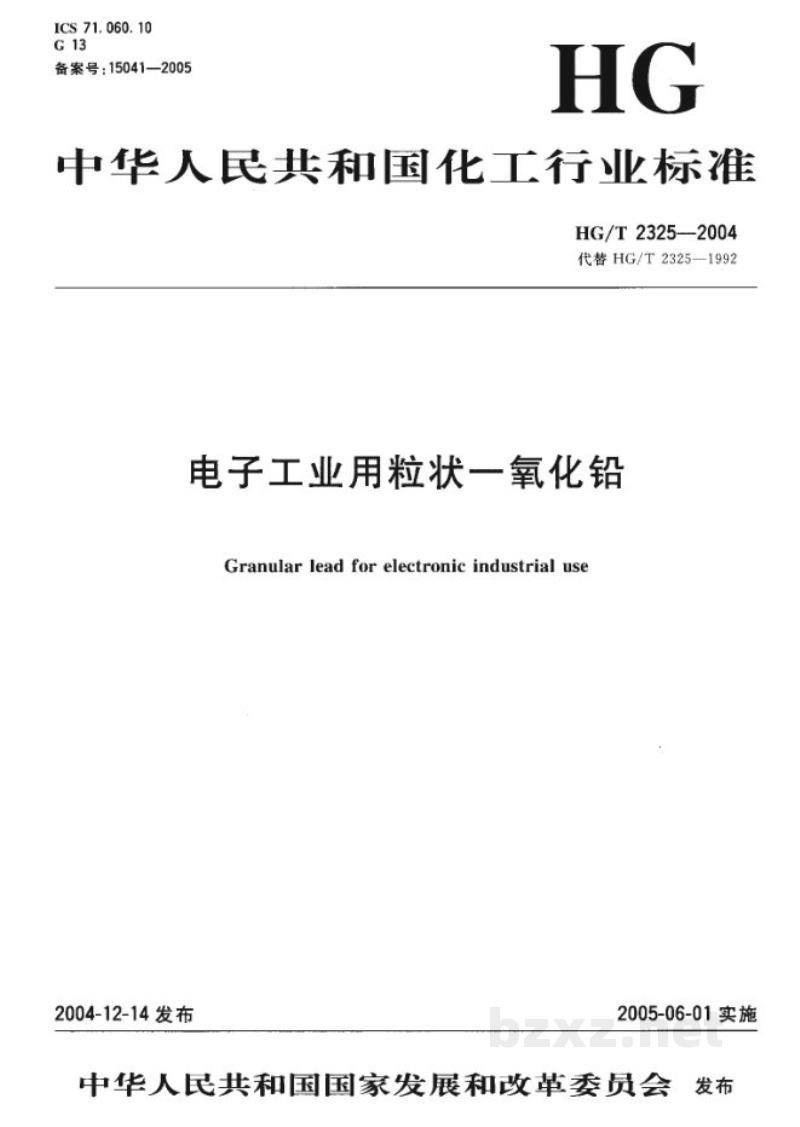

ICS 71.060.10

G 13

备案号:15041—2005

HG

中华人民共和国化工行业标准

HG/T 2325—2004

代替 HG/T 2325—1992

电子工业用粒状一氧化铅

Granular lead for electronic industrial use

2004-12-14 发布2005-06-01 实施

中华人民共和国国家发展和改革委员会 发 布

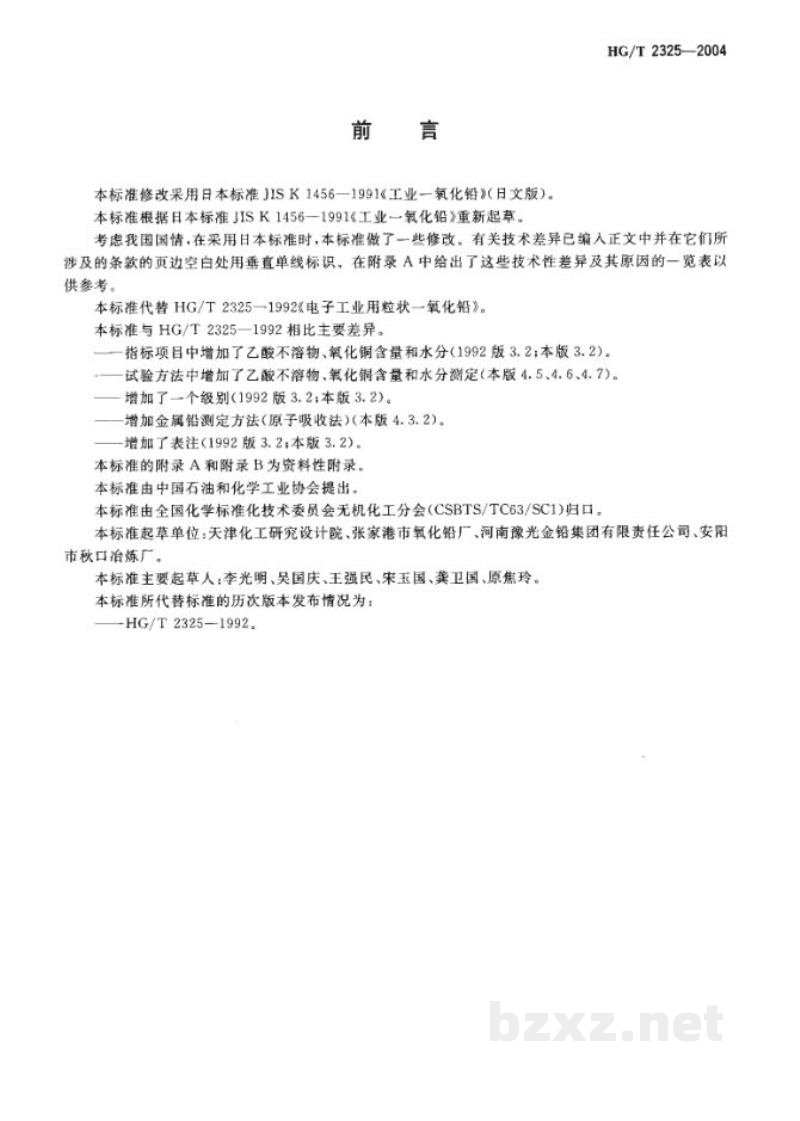

前 言

本标准修改采用日本标准 JIS K 1456—1991《工业一氧化铅》（日文版）。

本标准根据日本标准 JIS K 1456—1991《工业一氧化铅》重新起草。

考虑我国国情，在采用日本标准时，本标准做了一些修改。有关技术差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识，在附录 A 中给出了这些技术性差异及其原因的一览表以供参考。

本标准代替 HG/T 2325—1992《电子工业用粒状一氧化铅》。

本标准与 HG/T 2325—1992 相比主要差异：

• ——指标项目中增加了乙酸不溶物、氧化铜含量和水分（1992版 3.2；本版 3.2）。
• ——试验方法中增加了乙酸不溶物、氧化铜含量和水分测定（本版 4.5、4.6、4.7）。
• ——增加了一个级别（1992版 3.2；本版 3.2）。
• ——增加金属铅测定方法（原子吸收法）（本版 4.3.2）。
• ——增加了表注（1992版 3.2；本版 3.2）。

本标准的附录 A 和附录 B 为资料性附录。

本标准由中国石油和化学工业协会提出。

本标准由全国化学标准化技术委员会无机化工分会（CSBTS/TC63/SC1）归口。

本标准起草单位：天津化工研究设计院、张家港市氧化铅厂、河南豫光金铅集团有限责任公司、安阳市秋口冶炼厂。

本标准主要起草人：李光明、吴国庆、王强民、宋玉国、龚卫国、原焦玲。

本标准所代替标准的历次版本发布情况为：

• ——HG/T 2325—1992。

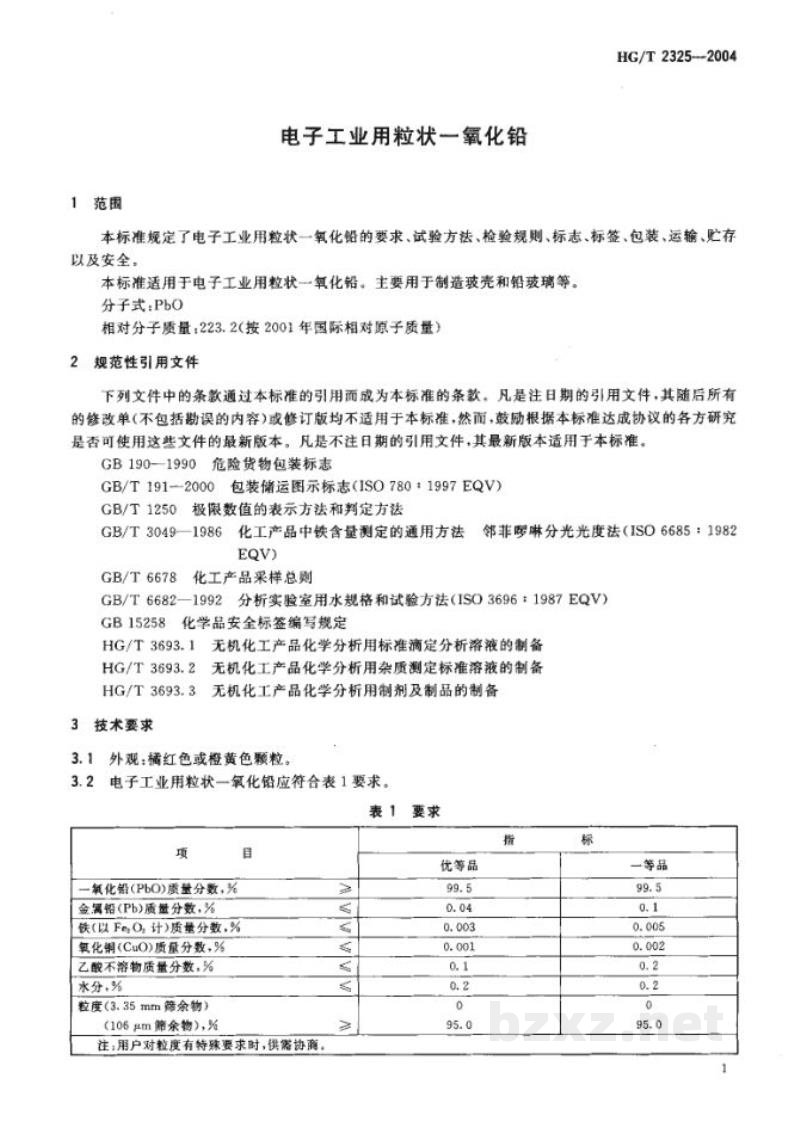

电子工业用粒状一氧化铅

1 范围

本标准规定了电子工业用粒状一氧化铅的要求、试验方法、检验规则、标志、标签、包装、运输、贮存以及安全。

本标准适用于电子工业用粒状一氧化铅。主要用于制造波壳和铅玻璃等。

分子式：PbO

相对分子质量：223.2(按 2001 年国际相对原子质量)

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 190—1990 危险货物包装标志

GB/T 191—2000 包装储运图示标志(ISO 780 : 1997 EQV)

GB/T 1250 极限数值的表示方法和判定方法

GB/T 3049—1986 化工产品中铁含量测定的通用方法 邻菲啰啉分光光度法(ISO 6685 : 1982 EQV)

GB/T 6678 化工产品采样总则

GB/T 6682—1992 分析实验室用水规格和试验方法(ISO 3696 : 1987 EQV)

GB 15258 化学品安全标签编写规定

HG/T 3693.1 无机化工产品化学分析用标准滴定分析溶液的制备

HG/T 3693.2 无机化工产品化学分析用杂质测定标准溶液的制备

HG/T 3693.3 无机化工产品化学分析用制剂及制品的制备

3 技术要求

3.1 外观：橘红色或橙黄色颗粒。

3.2 电子工业用粒状一氧化铅应符合表 1 要求。
