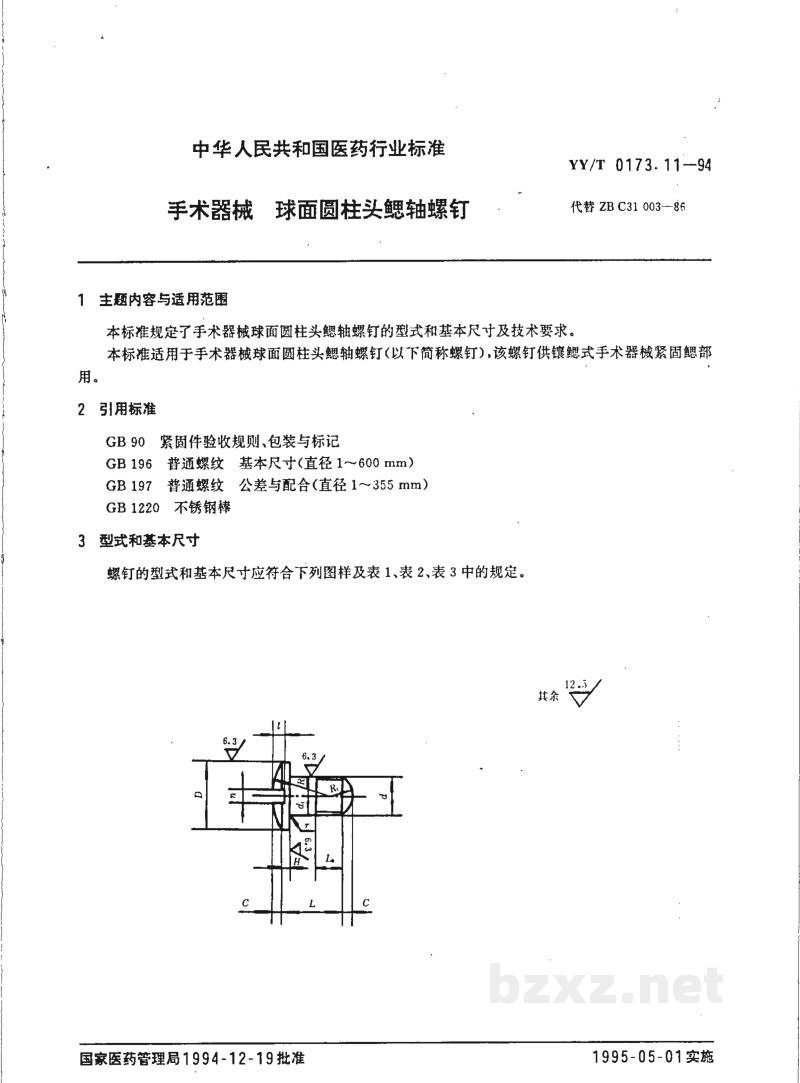

标准简介/下载中华人民共和国医药行业标准
手术器械 球面圆柱头鳃轴螺钉YY/T 0173.11—94
代替 ZB C31 003-86
1 主题内容与适用范围
本标准规定了手术器械球面圆柱头鳃轴螺钉的型式和基本尺寸及技术要求。
本标准适用于手术器械球面圆柱头鳃轴螺钉(以下简称螺钉),该螺钉供锁鳃式手术器械紧固鳃部用。
2 引用标准
- GB 90 紧固件验收规则、包装与标记
- GB 196 普通螺纹 基本尺寸(直径 1～600 mm)
- GB 197 普通螺纹 公差与配合(直径 1～355 mm)
- GB 1220 不锈钢棒
3 型式和基本尺寸
螺钉的型式和基本尺寸应符合下列图样及表 1、表 2、表 3 中的规定。
YY/T 0173.11—94
mm
表 1
| d | 1.6 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| di | 基本尺寸 | 1.6 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | ||
| 极限偏差 | -0.020 -0.080 |
-0.030 -0.105 |
||||||||
| D | 基本尺寸 | 3.0 | 3.6 | 4.2 | 5.0 | 7.0 | 8.5 | 10.0 | ||
| 极限偏差 | -0.020 -0.060 |
-0.030 -0.078 |
-0.040 -0.098 |
|||||||
| H | 基本尺寸 | 0.5 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 | ||
| 极限偏差 | +0.060 0 |
|||||||||
| n | 基本尺寸 | 0.4 | 0.5 | 0.6 | 0.8 | 1.0 | 1.2 | 1.5 | ||
| 极限偏差 | +0.14 0 |
+0.16 0 |
+0.25 0 |
|||||||
| t | 基本尺寸 | 0.6 | 0.7 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | ||
| 极限偏差 | +0.18 -0.10 |
+0.20 -0.12 |
+0.30 -0.20 |
|||||||
| R≈ | 3.9 | 4.2 | 6.5 | 9.0 | 11.5 | 18.1 | ||||
| Ri≈ | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 5.0 | 6.0 | |||
| 起子槽与钉杆中心线 间的允许偏差 |
0.1 | 0.2 | 0.3 | 0.4 | ||||||
| C≈ | .0.3 | 0.4 | 0.5 | 0.7 | 0.8 | |||||
| r≈ | 0.2 | |||||||||
mm
表 2
| L | d | |||||||
|---|---|---|---|---|---|---|---|---|
| 基本尺寸 | 极限偏差 | 1.6 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 |
| La | ||||||||
| 3.6 | +0.30 0 |
1.5 | ||||||
| 4.0 | 1.6 | 1.7 | ||||||
| 4.5 | 1.9 | 2.4 | ||||||
| 5.0 | 2.0 | 2.5 | 2.5 | |||||
| 5.5 | 2.6 | 2.6 | ||||||
| 6.0 | 2.8 | 2.8 | 2.8 | |||||
| 7.0 | +0.36 0 |
3.2 | 3.2 | 3.2 | 3.6 | |||
| 8.0 | 3.4 | 3.4 | 3.4 | 4.0 | 4.0 | |||
| 9.0 | 3.8 | 3.8 | 4.2 | 4.2 | ||||
| 10.0 | 4.0 | 4.0 | 4.5 | 4.5 | ||||
| 11.0 | +0.43 0 |
4.8 | 4.8 | |||||
| 12.0 | 5.2 | 5.2 | ||||||
YY/T 0173.11—94
mm

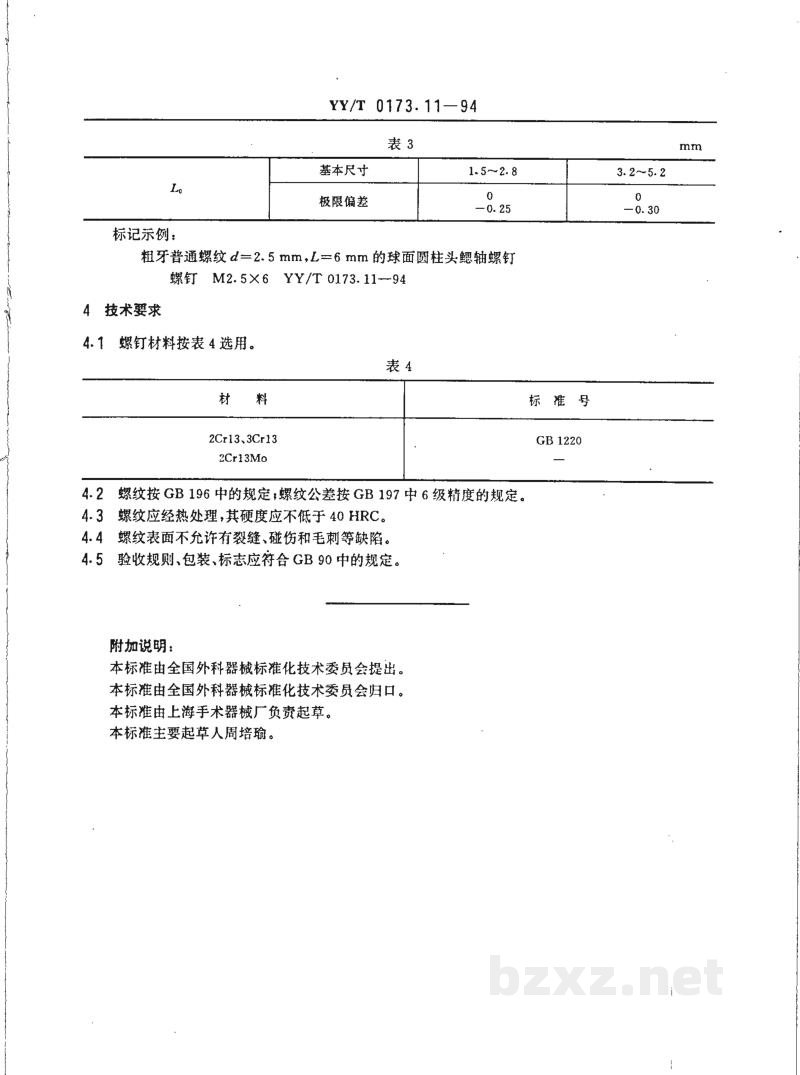

| $L_{\text{e}}$ | 表 3 | ||
|---|---|---|---|
| 基本尺寸 | 1.5~2.8 | 3.2~5.2 | |
| 极限偏差 | $0$ $-0.25$ |
$0$ $-0.30$ |
|
标记示例：
粗牙普通螺纹 $d=2.5\text{ mm}, L=6\text{ mm}$ 的球面圆柱头螺钉
螺钉 M2.5$\times$6 YY/T 0173.11—94
4 技术要求
4.1 螺钉材料按表4选用。
| 表 4 | |
|---|---|
| 材 料 | 标准号 |
| 2Cr13、3Cr13 2Cr13Mo |
GB 1220 — |
4.2 螺纹按 GB 196中的规定；螺纹公差按 GB 197中6级精度的规定。
4.3 螺纹应经热处理，其硬度应不低于 40 HRC。
4.4 螺纹表面不允许有裂缝、碰伤和毛刺等缺陷。
4.5 验收规则、包装、标志应符合 GB 90中的规定。
————————————————
附加说明：
本标准由全国外科器械标准化技术委员会提出。
本标准由全国外科器械标准化技术委员会归口。
本标准由上海手术器械厂负责起草。
本标准主要起草人周培瑜。
