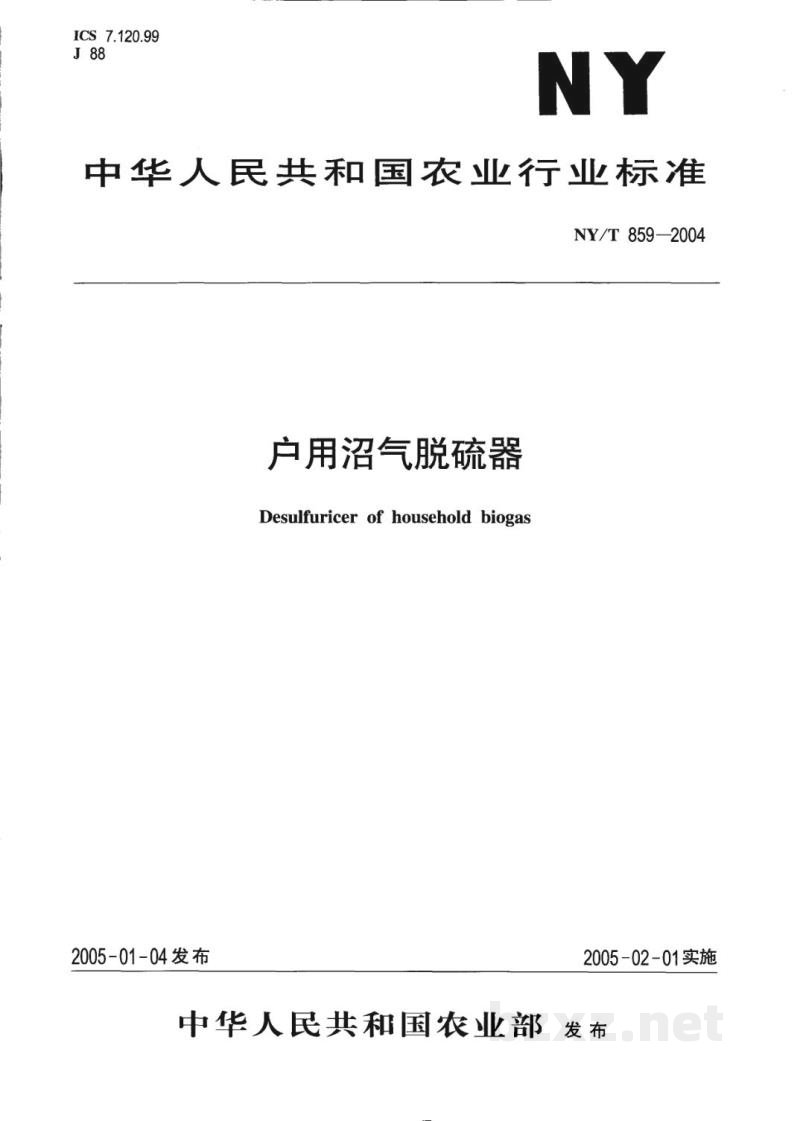

NY

中华人民共和国农业行业标准

NY/T 859—2004

户用沼气脱硫器

Desulfuricer of household biogas

2005-01-04 发布 2005-02-01 实施

中华人民共和国农业部 发 布

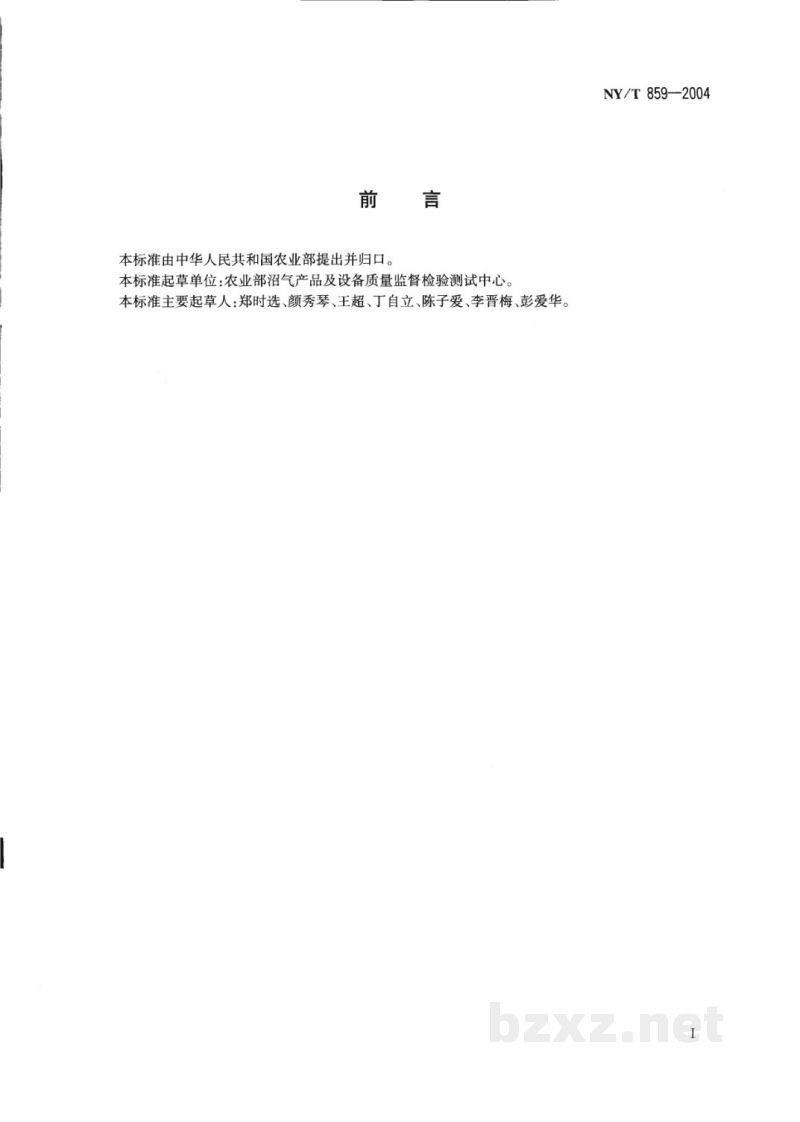

前 言

本标准由中华人民共和国农业部提出并归口。

本标准起草单位：农业部沼气产品及设备质量监督检验测试中心。

本标准主要起草人：郑时选、颜秀琴、王超、丁自立、陈子爱、李晋梅、彭爱华。

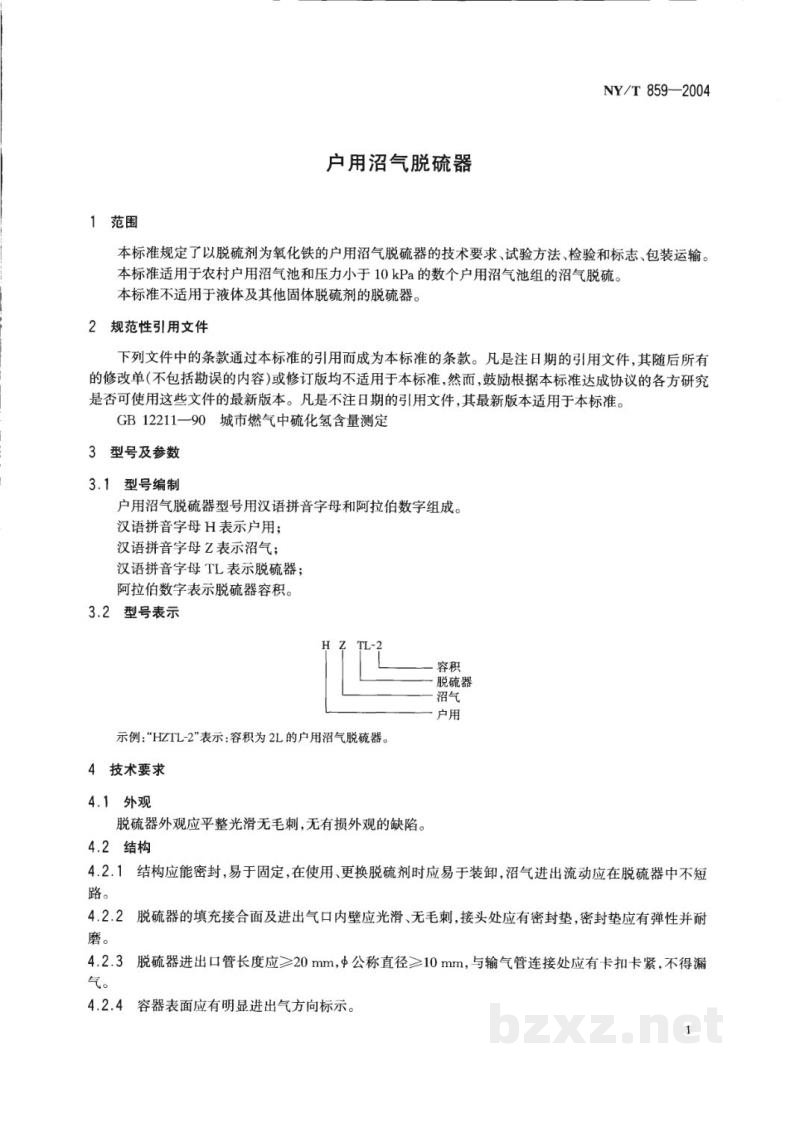

户用沼气脱硫器

1 范围

本标准规定了以脱硫剂为氧化铁的户用沼气脱硫器的技术要求、试验方法、检验和标志、包装运输。

本标准适用于农村户用沼气池和压力小于 $10\text{ kPa}$ 的数个户用沼气池组的沼气脱硫。

本标准不适用于液体及其他固体脱硫剂的脱硫器。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 12211—90 城市燃气中硫化氢含量测定

3 型号及参数

3.1 型号编制

户用沼气脱硫器型号用汉语拼音字母和阿拉伯数字组成。

• 汉语拼音字母 H表示户用；
• 汉语拼音字母 Z表示沼气；
• 汉语拼音字母 TL表示脱硫器；
• 阿拉伯数字表示脱硫器容积。

3.2 型号表示

[图片]

示例：“HZTL-2”表示：容积为 $2\text{L}$ 的户用沼气脱硫器。

4 技术要求

4.1 外观

脱硫器外观应平整光滑无毛刺，无有损外观的缺陷。

4.2 结构

4.2.1 结构应能密封，易于固定，在使用、更换脱硫剂时应易于装卸，沼气进出流动应在脱硫器中不短路。

4.2.2 脱硫器的填充接合面及进出气口内壁应光滑、无毛刺，接头处应有密封垫，密封垫应有弹性并耐磨。

4.2.3 脱硫器进出口管长度应 $\geqslant 20\text{ mm}$，$\phi$ 公称直径 $\geqslant 10\text{ mm}$，与输气管连接处应有卡扣卡紧，不得漏气。

4.2.4 容器表面应有明显进出气方向标示。
