【化工标准】 液体酚醛树脂水混溶性的测定

中华人民共和国化工行业标准

液体酚醛树脂水混溶性的测定HG/T 2710—95
ISO 8989—1988

本标准等同采用国际标准 ISO 8989—1988《塑料 液体酚醛树脂 水混溶性的测定》。

1 主题内容与适用范围

本标准规定了水与液体酚醛树脂混溶性的测定方法。
水混溶性取决于试验条件和树脂的缩聚程度。

2 引用标准

GB 12805 实验室玻璃仪器 滴定管
ZB Y 275 棒式精密实验玻璃温度计型式和基本尺寸

3 原理

测定使液体酚醛树脂发生混浊时，所需水的质量百分数。
在 $23 \pm 0.1^\circ\text{C}$ 的温度测定。
将水加到树脂中，直到搅拌后至少 30 s 混浊仍不消失为止。

4 试剂

蒸馏水，或相当纯度的水。

5 仪器

5.1 烧杯，100 mL 或容量更大的容器，视树脂水混溶性的程度而定（7.2 中注①）。
5.2 温度计，短柄毛细管型，量程 $19 \sim 31^\circ\text{C}$，分度值 $0.1^\circ\text{C}$，符合 ZB Y 275 的 STC_x/0.1/19/3I。
5.3 电磁搅拌器。
5.4 滴定管，标称容量 50 mL，分度值 0.1 mL，符合 GB 12805 的 A 级要求。
5.5 分析天平，感量 0.01 g。

6 状态调节和试验温度

测量应在 $23 \pm 0.1^\circ\text{C}$ 进行。试验前，树脂和蒸馏水应在该温度下进行状态调节。

7 操作步骤

7.1 初步试验
当待试树脂的水混溶性未知时，应先进行初步试验，以确定其大概数值。
7.2 实际试验
根据初步试验测得的结果，取 $10 \sim 50$ g 试样进行实际试验。
在 100 mL 烧杯中，称取试样，精确至 0.01 g。

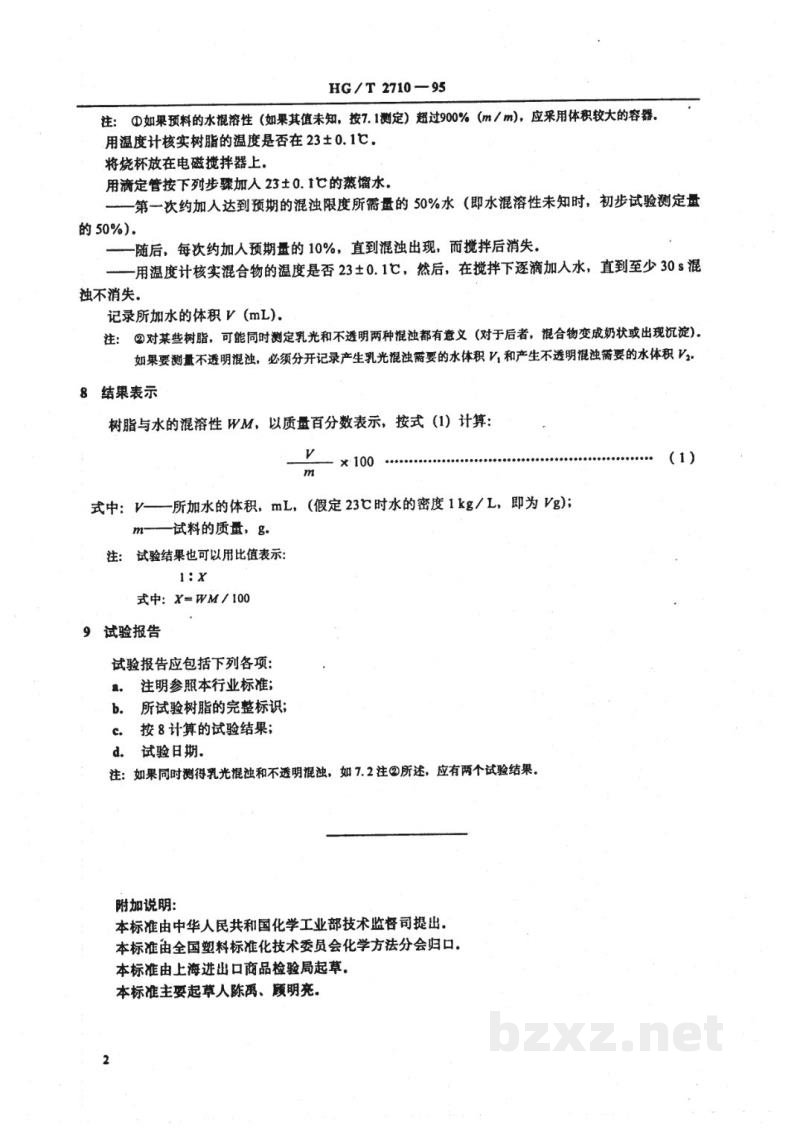

注: ①如果预料的水混溶性（如其值未知，按7.1测定）超过90% (m/m) ，应采用体积较大的容器。

用温度计核实树脂的温度是否在23±0.1℃。

将烧杯放在电磁搅拌器上。

用滴定管按下列步骤加入23±0.1℃的蒸馏水。

• ——第一次约加入达到预期的混浊限度所需量的50%水（即水混溶性未知时，初步试验测定量的50%）。
• ——随后，每次约加入预期量的10%，直到混浊出现，而搅拌后消失。
• ——用温度计核实混合物的温度是否23±0.1℃，然后，在搅拌下逐滴加入水，直到至少30s混浊不消失。

记录所加水的体积 V (mL) 。

注: ②对某些树脂，可能同时测定乳光和不透明两种混浊都有意义（对于后者，混合物变成奶状或出现沉淀）。

如果要测量不透明混浊，必须分开记录产生乳光混浊需要的水体积 V₁ 和产生不透明混浊需要的水体积 V₂ 。

8 结果表示

树脂与水的混溶性 WM ，以质量百分数表示，按式（1）计算：

式中：V ——所加水的体积，mL。（假定23℃时水的密度1 kg/L ，即为 Vg ）；
m——试料的质量，g 。

注：试验结果也可以用比值表示：

1 : X

式中：X = WM / 100

9 试验报告

试验报告应包括下列各项：

1. 注明参照本行业标准；
2. 所试验树脂的完整标识；
3. 按8计算的试验结果；
4. 试验日期。

注：如果同时测得乳光混浊和不透明混浊，如7.2注②所述，应有两个试验结果。

附加说明：

本标准由中华人民共和国化学工业部技术监督司提出。

本标准由全国塑料标准化技术委员会化学方法分会归口。

本标准由上海进出口商品检验局起草。

本标准主要起草人陈禹、顾明亮。
