【化工标准】 二氧化锆

中华人民共和国化工行业标准

HG/T 2773—2004

代替 HG/T 2773—1996

二 氧 化 锆

Zirconium dioxide

2004-12-14 发布2005-06-01 实施

中华人民共和国国家发展和改革委员会 发 布

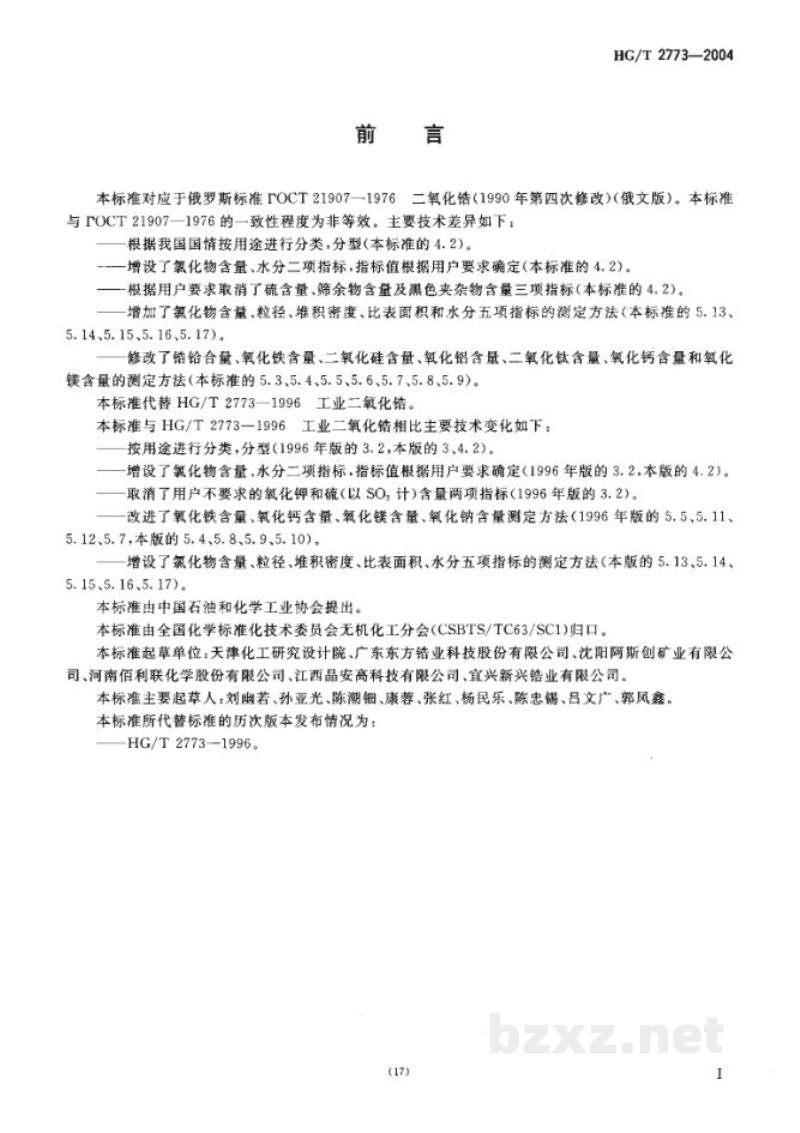

前言

本标准对应于俄罗斯标准 ГОСТ 21907——1976 二氧化铬 (1990年第四次修改)(俄文版)。本标准与 ГОСТ 21907—1976的一致性程度为非等效。主要技术差异如下：

• ——根据我国国情按用途进行分类、分型(本标准的4.2)。
• ——增设了氯化物含量、水分二项指标，指标值根据用户要求确定(本标准的4.2)。
• ——根据用户要求取消了硫含量、筛余物含量及黑色夹杂物含量三项指标(本标准的4.2)。
• ——增加了氯化物含量、粒径、堆积密度、比表面积和水分五项指标的测定方法(本标准的5.13、5.14、5.15、5.16、5.17)。
• ——修改了铬钴含量、氧化铁含量、二氧化硅含量、氧化铝含量、二氧化钛含量、氧化钙含量和氧化镁含量的测定方法(本标准的5.3、5.4、5.5、5.6、5.7、5.8、5.9)。

本标准代替 HG/T 2773—1996 工业二氧化铬。

本标准与 HG/T 2773—1996 工业二氧化铬相比主要技术变化如下：

• ——按用途进行分类、分型(1996年版的3.2，本版的3.4、2)。
• ——增设了氯化物含量、水分二项指标，指标值根据用户要求确定(1996年版的3.2，本版的4.2)。
• ——取消了用户不要求的氧化钾和硫(以 SO₂计)含量两项指标(1996年版的3.2)。
• ——改进了三氧化二铬、二氧化硅、氧化铝等杂质分析方法(1996年版的5.5、5.10；本版的5.4、5.8、5.9、5.10)。
  注：此处原文识别可能有误，根据上下文及常见标准结构推测。若严格对应图片文字为：“改进了氯化铁含量、氧化钙含量、氧化镁含量、氧化钠含量测定方法(1996年版的 5.5, 5.11, 5.12, 5.7, 本版的 5.4, 5.8, 5.9, 5.10)。”

——改进了氯化铁含量、氧化钙含量、氧化镁含量、氧化钠含量测定方法(1996年版的 5.5, 5.11,

5.12, 5.7，本版的 5.4, 5.8, 5.9, 5.10)。

• ——增设了氯化物含量、粒径、堆积密度、比表面积、水分五项指标的测定方法(本版的 5.13, 5.14,

5.15, 5.16, 5.17)。

本标准由中国石油和化学工业协会提出。

本标准由全国化学标准化技术委员会无机化工分会(CSBTS/TC63/SC1)归口。

本标准起草单位：天津化工研究设计院、广东东方锆业科技股份有限公司、沈阳阿斯创矿业有限公司、河南佰利联化学股份有限公司、江西晶安高科技有限公司、宜兴新兴铬业有限公司。

本标准主要起草人：刘幽若、孙亚光、陈潮钿、康蓉、张红、杨民乐、陈忠锡、吕文广、郭凤鑫。

本标准所代替标准的历次版本发布情况为：

• ——HG/T 2773—1996。

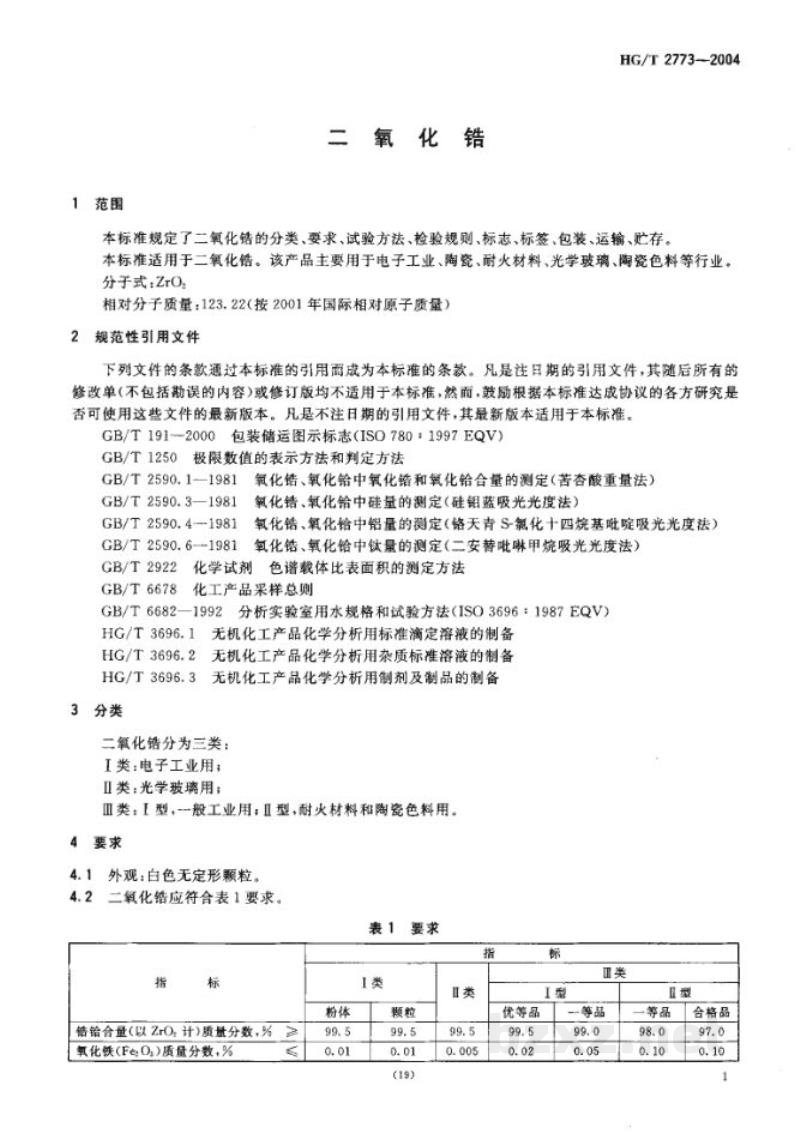

二 氧 化 锆

1 范围

本标准规定了二氧化锆的分类、要求、试验方法、检验规则、标志、标签、包装、运输、贮存。

本标准适用于二氧化锆。该产品主要用于电子工业、陶瓷、耐火材料、光学玻璃、陶瓷色料等行业。
分子式：ZrO₂
相对分子质量：123.22(按 2001 年国际相对原子质量)

2 规范性引用文件

下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191—2000 包装储运图示标志(ISO 780 : 1997 EQV)
GB/T 1250 极限数值的表示方法和判定方法
GB/T 2590.1—1981 氧化锆、氧化铪中氧化锆和氧化铪含量的测定(苦杏仁酸重量法)
GB/T 2590.3—1981 氧化锆、氧化铪中硅量的测定(硅钼蓝吸光光度法)
GB/T 2590.4—1981 氧化锆、氧化铪中铝量的测定(铬天青 S-氯化十四烷基吡啶吸光光度法)
GB/T 2590.6—1981 氧化锆、氧化铪中钛量的测定(二安替比林甲烷吸光光度法)
GB/T 2922 化学试剂 色谱载体比表面积的测定方法
GB/T 6678 化工产品采样总则
GB/T 6682—1992 分析实验室用水规格和试验方法(ISO 3696 : 1987 EQV)
HG/T 3696.1 无机化工产品化学分析用标准滴定溶液的制备
HG/T 3696.2 无机化工产品化学分析用杂质标准溶液的制备
HG/T 3696.3 无机化工产品化学分析用制剂及制品的制备

3 分类

二氧化锆分为三类：
Ⅰ类：电子工业用；
Ⅱ类：光学玻璃用；
Ⅲ类：Ⅰ型，一般工业用；Ⅱ型，耐火材料和陶瓷色料用。

4 要求

4.1 外观：白色无定形颗粒。

4.2 二氧化锆应符合表 1 要求。

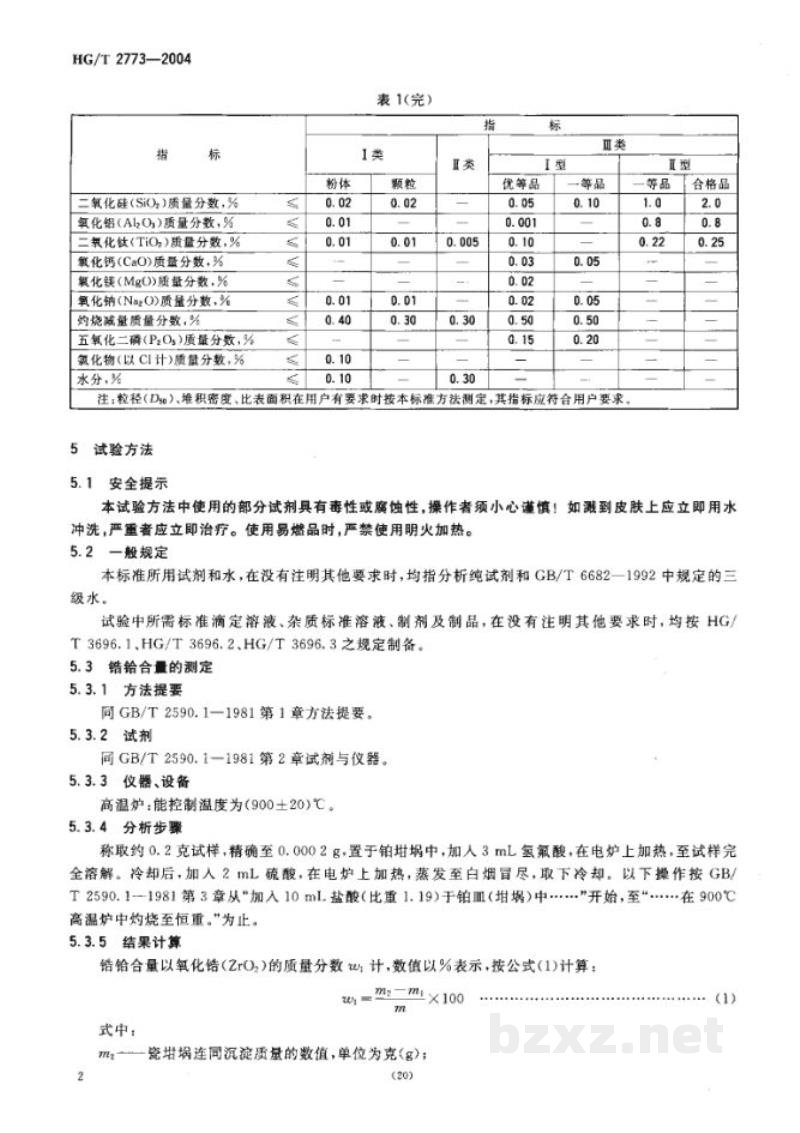

表 1 要求

注意：上方表格因HTML rowspan/colspan复杂，下方为更准确的还原尝试（如果上方不准确）：

表 1 要求 (Corrected)
