标准简介/下载中华人民共和国化工行业标准
HG 2233—91
共聚甲醛树脂
1991-12-27 发布1992-07-01 实施
中华人民共和国化学工业部 发 布
中华人民共和国化工行业标准
HG 2233 — 91
共聚甲醛树脂
1 主题内容与适用范围
本标准规定了共聚甲醛树脂的技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。
本标准适用于以三聚甲醛和合适的共聚单体为原料，经本体聚合制得的共聚甲醛树脂。
2 引用标准
| GB 1033 | 塑料密度和相对密度试验方法 |
| GB 1040 | 塑料拉伸试验方法 |
| GB 1043 | 塑料简支梁冲击试验方法 |
| GB 1634 | 塑料弯曲负载热变形温度（简称热变形温度）试验方法 |
| GB 1843 | 塑料悬臂梁冲击试验方法 |
| GB 2918 | 塑料试样状态调节和试验的标准环境 |
| GB 3682 | 热塑性塑料熔体流动速率试验方法 |
| GB 4608 | 部分结晶聚合物熔点试验方法 光学法 |
| GB 6678 | 化工产品采样总则 |
| GB 6679 | 固体化工产品采样通则 |
| GB 9341 | 塑料弯曲性能试验方法 |
3 产品型号
本标准中产品型号，按熔体流动速率分为以下八个型号：M 10、M 25、M 60、M 90、M 120、M 160、M 200、M 270。
4 技术要求
4.1 外观
共聚甲醛树脂外观为乳白色或淡黄色颗粒，颗粒应均匀、光亮。
4.2 理化性能
共聚甲醛树脂理化性能，应符合表中规定的各项技术指标。

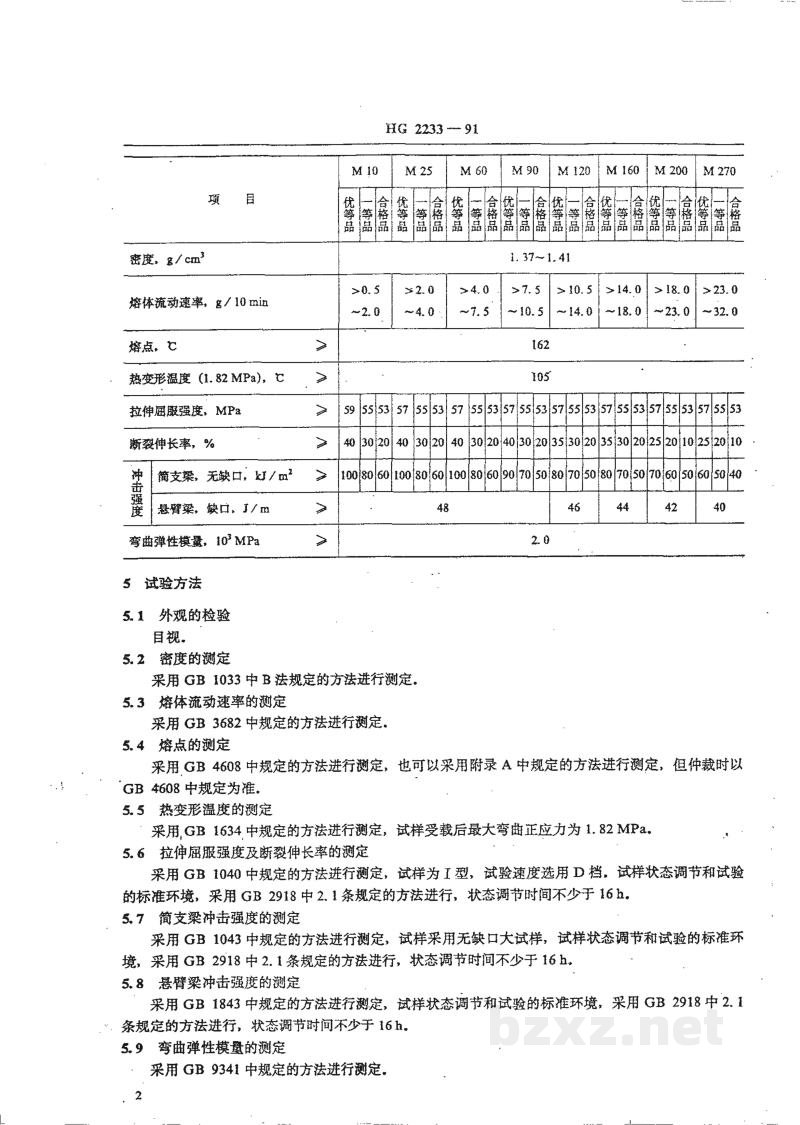

HG 2233-91
| 项目 | M 10 | M 25 | M 60 | M 90 | M 120 | M 160 | M 200 | M 270 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 优等品 一等品 合格品 |
优等品 | 一等品 合格品 |
优等品 | 一等品 合格品 |
优等品 | 一等品 合格品 |
优等品 | 一等品 合格品 |
优等品 | 一等品 合格品 |
优等品 | 一等品 合格品 |
优等品 | 一等品 合格品 |
|||||
| 密度, g/cm³ 1.37~1.41 | |||||||||||||||||||
| 熔体流动速率, g/10 min | >0.5 ~2.0 |
>2.0 ~4.0 |
>4.0 ~7.5 |
>7.5 | ~10.5 | >10.5 | ~14.0 | >14.0 | ~18.0 | >18.0 | ~23.0 | >23.0 | ~32.0 | ||||||
| 熔点, ℃ > | 162 | ||||||||||||||||||
| 热变形温度 (1.82 MPa), ℃ > | 105 | ||||||||||||||||||
| 拉伸屈服强度, MPa > |
59 | 55 | 53 | 57 | 55 | 53 | 57 | 55 | 53 | 57 | 55 | 53 | 57 | 55 | 53 | 57 | 55 | ||
| 断裂伸长率, % > |
40 | 30 | 20 | 40 | 30 | 20 | 40 | 30 | 20 | 35 | 30 | 20 | 25 | 20 | 10 | 25 | 20 | ||
| 冲击 强度 |
简支梁, 无缺口, kJ/m² > | ||||||||||||||||||
| 100 | 80 | 60 | 100 | 80 | 60 | 100 | 80 | 60 | 90 | 70 | 50 | 80 | 70 | 50 | 80 | 70 | |||
| 悬臂梁, 缺口, J/m > | |||||||||||||||||||
| 48 | 46 | 44 | 42 | 40 | |||||||||||||||
| 弯曲弹性模量, 10³ MPa > 2.0 | |||||||||||||||||||
5 试验方法
5.1 外观的检验
目视。
5.2 密度的测定
采用 GB 1033 中 B 法规定的方法进行测定.
5.3 熔体流动速率的测定
采用 GB 3682 中规定的方法进行测定。
5.4 熔点的测定
采用 GB 4608 中规定的方法进行测定, 也可以采用附录 A 中规定的方法进行测定, 但仲裁时以 GB 4608 中规定为准.
5.5 热变形温度的测定
采用 GB 1634 中规定的方法进行测定, 试样受载后最大弯曲正应力为 1.82 MPa。
5.6 拉伸屈服强度及断裂伸长率的测定
采用 GB 1040 中规定的方法进行测定, 试样为 I 型, 试验速度选用 D 档, 试样状态调节和试验的标准环境, 采用 GB 2918 中 2.1 条规定的方法进行, 状态调节时间不少于 16h。
5.7 简支梁冲击强度的测定
采用 GB 1043 中规定的方法进行测定, 试样采用无缺口大试样, 试样状态调节和试验的标准环境, 采用 GB 2918 中 2.1 条规定的方法进行, 状态调节时间不少于 16h。
5.8 悬臂梁冲击强度的测定
采用 GB 1843 中规定的方法进行测定, 试样状态调节和试验的标准环境, 采用 GB 2918 中 2.1 条规定的方法进行, 状态调节时间不少于 16h。
5.9 弯曲弹性模量的测定
采用 GB 9341 中规定的方法进行测定。
