【轻工标准】 柔软度测定仪

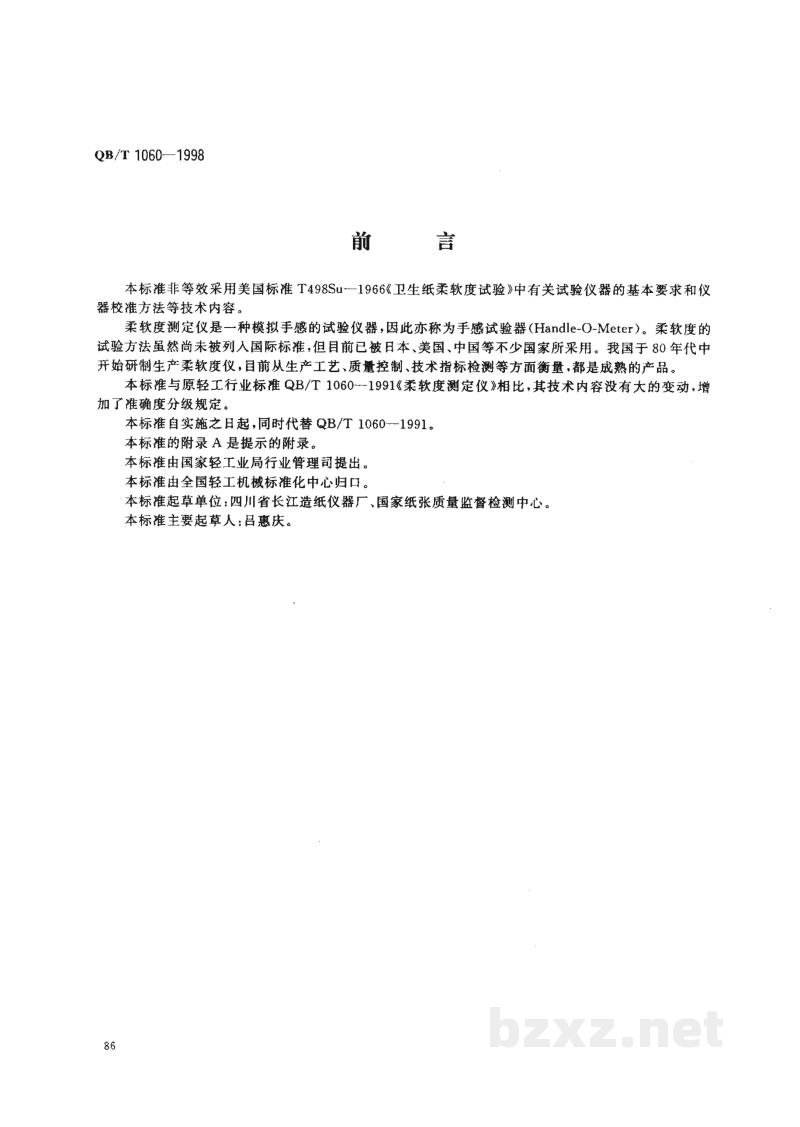

前言

本标准非等效采用美国标准 T498Su—1966《卫生纸柔软度试验》中有关试验仪器的基本要求和仪器校准方法等技术内容。

柔软度测定仪是一种模拟手感的试验仪器，因此亦称为手感试验器（Handle-O-Meter）。柔软度的试验方法虽然尚未被列入国际标准，但目前已由日本、美国、中国等不少国家所采用。我国于80年代中开始研制生产柔软度仪，目前从生产工艺、质量控制、技术指标检测等方面衡量，都是成熟的产品。

本标准与原轻工行业标准 QB/T 1060—1991《柔软度测定仪》相比，其技术内容没有大的变动，增加了准确度分级规定。

本标准自实施之日起，同时代替 QB/T 1060—1991。

本标准的附录 A 是提示的附录。

本标准由国家轻工业局行业管理司提出。

本标准由全国轻工机械标准化中心归口。

本标准起草单位：四川省长江造纸仪器厂、国家纸张质量监督检测中心。

本标准主要起草人：吕惠庆。

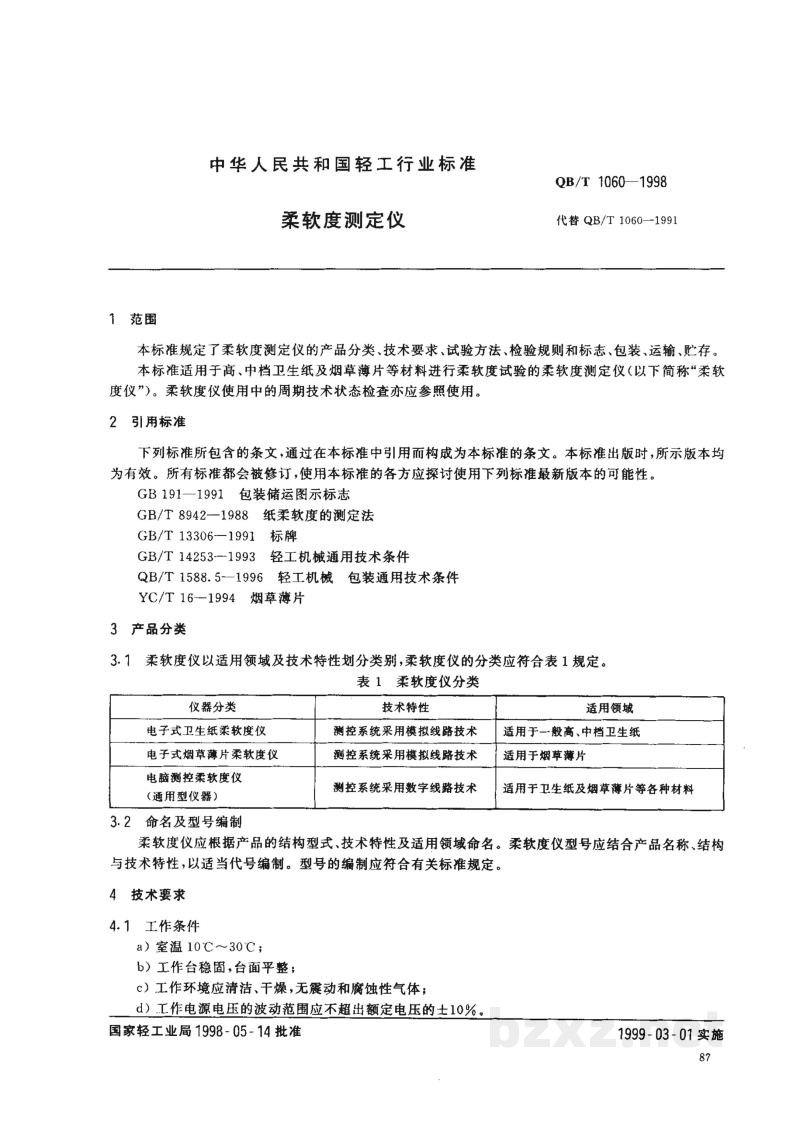

中华人民共和国轻工行业标准

QB/T 1060—1998

柔软度测定仪

代替 QB/T 1060—1991

1 范围

本标准规定了柔软度测定仪的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于高、中档卫生纸及烟草薄片等材料进行柔软度试验的柔软度测定仪(以下简称“柔软度仪”)。柔软度仪使用中的周期技术状态检查亦应参照使用。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 191—1991 包装储运图示标志
• GB/T 8942—1988 纸柔软度的测定法
• GB/T 13306—1991 标牌
• GB/T 14253—1993 轻工机械通用技术条件
• QB/T 1588.5—1996 轻工机械 包装通用技术条件
• YC/T 16—1994 烟草薄片

3 产品分类

3.1 柔软度仪以适用领域及技术特性划分类别，柔软度仪的分类应符合表1规定。

表1 柔软度仪分类

3.2 命名及型号编制

柔软度仪应根据产品的结构型式、技术特性及适用领域命名。柔软度仪型号应结合产品名称、结构与技术特性，以适应代号编制。型号的编制应符合有关标准规定。

4 技术要求

4.1 工作条件

• a) 室温 10℃～30℃；
• b) 工作台稳固，台面平整；
• c) 工作环境应清洁、干燥，无震动和腐蚀性气体；
• d) 工作电源电压的波动范围应不超过额定电压的±10%。

4.2 结构参数及要求

任何类型的以手感式仪器原理设计的柔软度仪，其基本结构特性均应符合表2规定。

表2 柔软度仪结构特性参数及要求

4.3 测力系统

4.3.1 柔软度仪示值准确度：在测量上限值的20%～100%范围内，按级别应符合表3要求。

表3 示值准确度分级

4.3.2 柔软度仪15 min内零点相对漂移、30 min内标定值相对漂移和鉴别力阈应符合表4要求。

表4 漂移与鉴别力阈

4.4 柔软度仪测头平均下降运动速度1.2 mm/s，误差应不超过± 0.2 mm/s。

4.5 柔软度仪试样台狭缝宽度为5 mm、6.35 mm、10 mm、20 mm四档，宽度误差应不超过± 0.05 mm。

4.6 柔软度仪测头压入狭缝的深度8 mm，误差应不超过+0.5 / -0 mm。

4.7 柔软度仪试样台狭缝两边应平行，平行度误差应不超过0.05 mm。两试样台组成狭缝的两垂直平面的上部直边刃口，应用装成45°的油石将棱角倒钝。

狭缝倒棱程度与合格判定见附录A（提示的附录）。

4.8 柔软度仪测头对中性应符合如下要求：

测头进入狭缝后，测头相对于狭缝两边垂面应对称，对称度误差应不超过0.05 mm。

4.9 机械系统

4.9.1 各部连接可靠，相对位置稳定，测量臂运动灵活。

4.9.2 推动测量臂运动的凸轮转动应平稳，凸轮曲面应光滑。在推动测量臂运动过程中，测量臂不应有颤动现象。

4.9.3 测量过程中，传动系统不应有异常声响，噪声声压级应不超过50 dB(A)。

4.10

柔软度仪应有超负荷保护功能，当试验力超过测量上限值5%～15%时应能自动停机。当在测头上施加1 400～1 500 mN的力时，测量臂整体应能被抬起。

4.11 测量辅助功能
