CB/T73-1999船用钢质直梯
中华人民共和国国家标准
船用钢质直梯
Shipssteelverticalladders
2023-10-03
UDC.629.12
.011.57
GB3892-83
调整:B B-1997
本标准规定的直梯适用于船上的舱室、围壁通道、杆、吊杆柱、甲板室等范围，不适用于货舱及油舱。

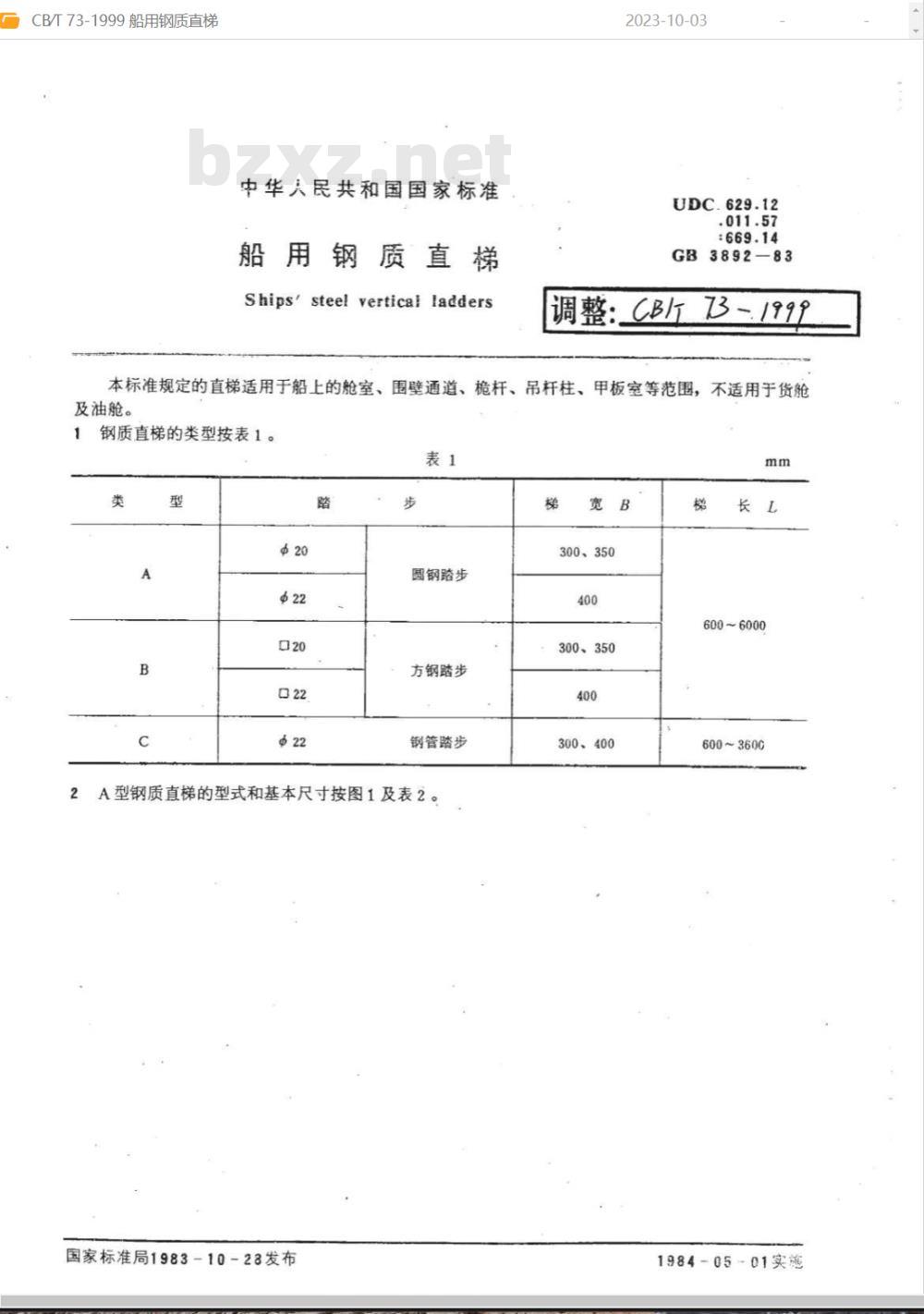

钢质直梯的类型按表1。
圆钢路步
方钢踏步
钢管踏步

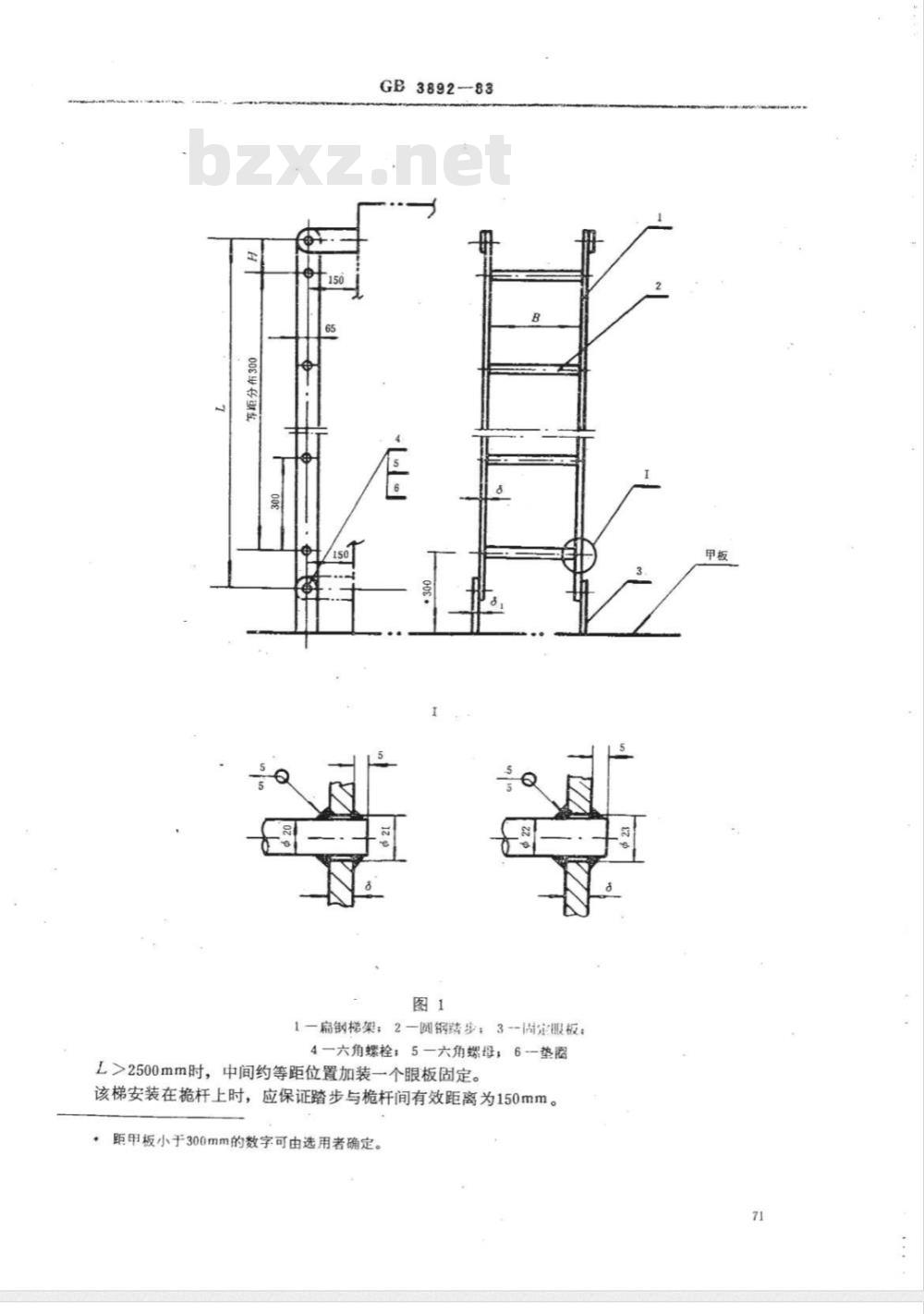

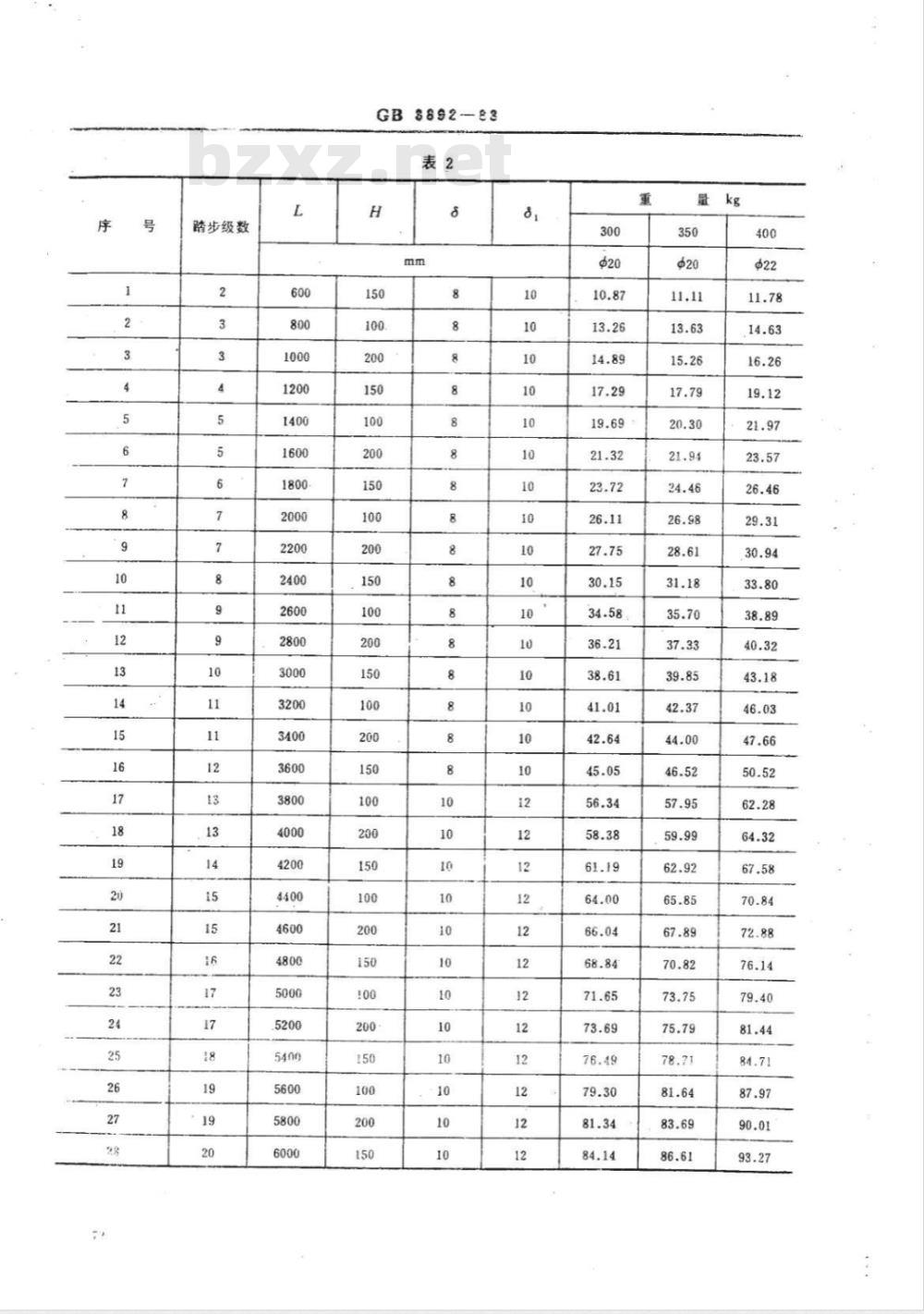

A型钢质直梯的型式和基本尺寸按图1及表2。国家标准局1983-10-23发布
300、350
300、350
300、400
600~6000
6003600
1984-05-01实施免费标准下载网bzxz
GB3892-83
一扁钢梯架；2一圆钢踏步；3周定服板；4一六角螺栓；5一六角螺母；6一垫圈L>2500mm时，中间约等距位置加装一个眼板固定。该梯安装在杆上时，应保证踏步与杆间有效距离为150mm*距甲板小于300mm的数字可由选用者确定。甲板
踏步级数
GB8892-83
GB3892-83

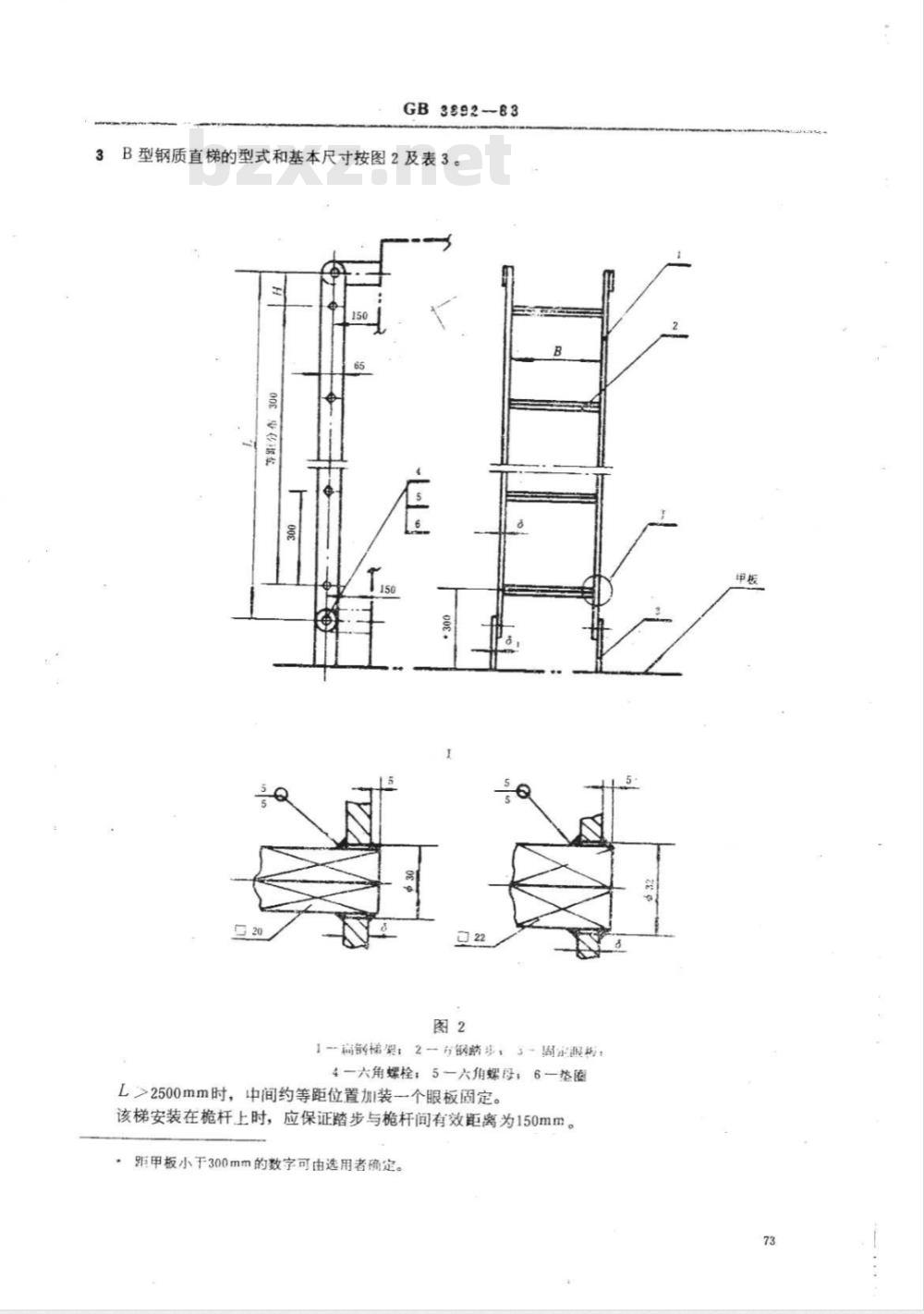

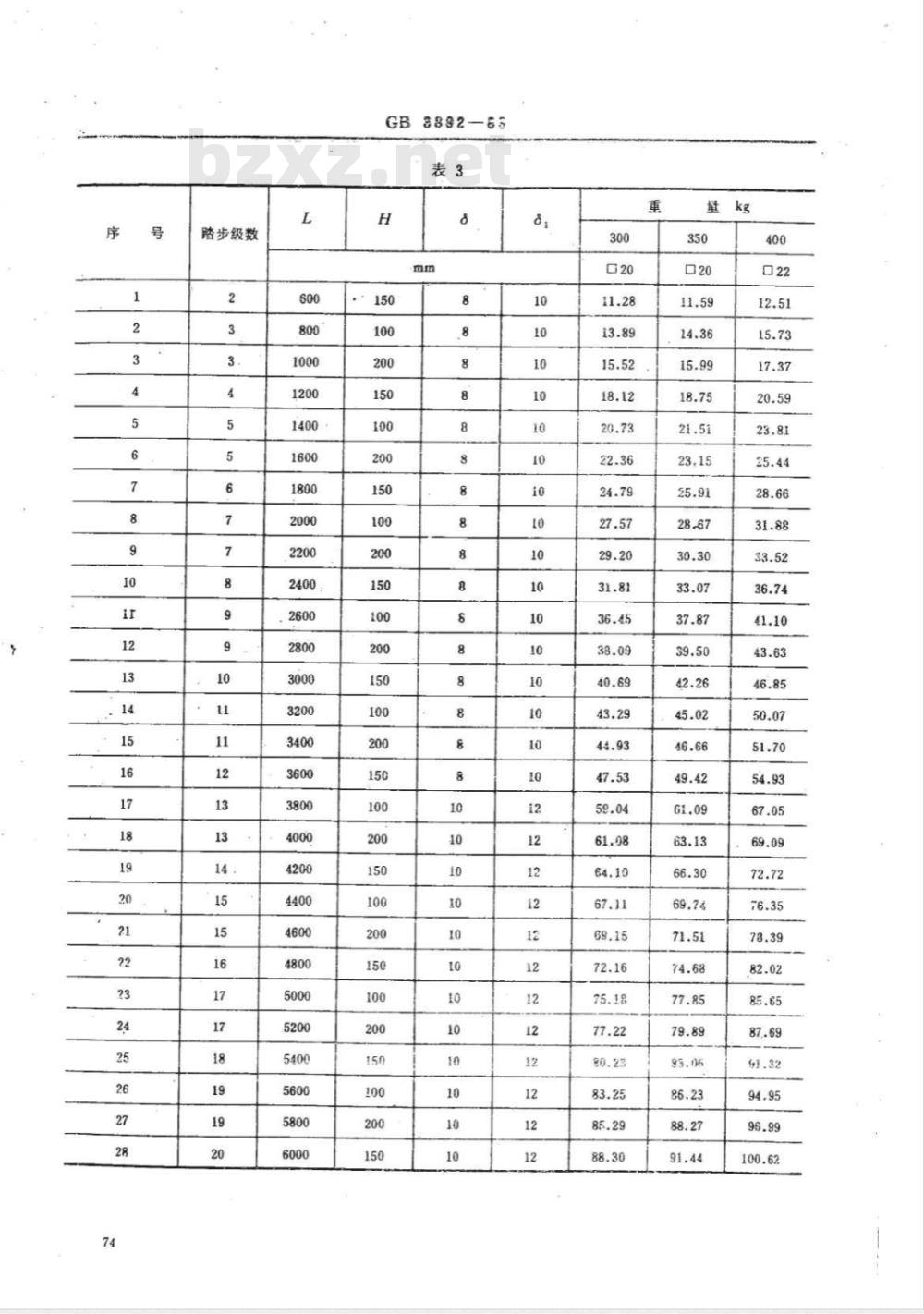

B型钢质直梯的型式和基本尺寸按图2及表3图2
1-需钢梯翼：2一行钢踏球，3-周定眼场：4一六角螺栓；5一六角螺母；6一垫圈L>2500mm时，中间约等距位置加装一个眼板固定。该梯安装在杆上时，应保证踏步与榄杆间有效距离为150mm。.距甲板小于300mm的数字可由选用者确定。序
踏步级数
GB8892-65
GB3892-83
C型钢质直梯的型式和基本尺寸按图3及表4@38
1一扁钢梯架，2一钢管踏步，3一固定眼板，4一六角螺栓；5一六角螺母；6一垫圈；7一梯架套简，8一套筒封板距甲板小于300mm的数字可由选用者确定。6
标记示例
踏步级数
GB3892-93
梯宽400mm的钢管踏步直梯：
梯长3600mm，
钢质直梯C400×3600GB3892--83钢质直梯应符合本标准要求，并按统一规定的图样制造。钢质直梯零件材料和标准件
钢管材料为10号优质锅，无缝销管：1231--7076
量最kg
型钢为A3；GB700—79。
螺栓为A3，GB5—76。
螺母为A3，GB4176。
垫图为65Mn，GB93—76。
GB3802-83
钢质直梯表面应光洁，装配不应有歪斜、扭曲、变形及其他缺陷。钢质直梯重量正偏差不应超过5%，负偏差不作规定。钢质直梯需涂以防锈底漆。
钢质直梯应由制造厂技术检查部门验收。每个直梯应具有下列标志：
制造厂名称或商标；
产品型号及标准号，如：C400×3600生产批号，
检查合格印章。
附加说明：
本标准由中国船舶工业总公司提出。本标准由舱面属具专业组归口。本标准由广州造船厂负责起草。本标准主要起草人唐苏。
GB3892-—83;
自本标准实施之日起，原部标准CB73—75《直梯》和CBM2004一81《直梯》作废。本标准参照JISF2602—1978《钢质垂直梯》，它与ISO3797—76、JISF2602-78的主要差异：本标准梯长0.6~6m，ISO3797-76、JISF2602-78都是无限，本标准梯宽300、350、400mm（同1SO3797--76），但JISF260278的梯宽是250、300、350mm；在材料上也略有差别。77
