【船舶行业标准(CB)】 船用阀门识别板

ICS.47.020.30
备案号：2428-1999

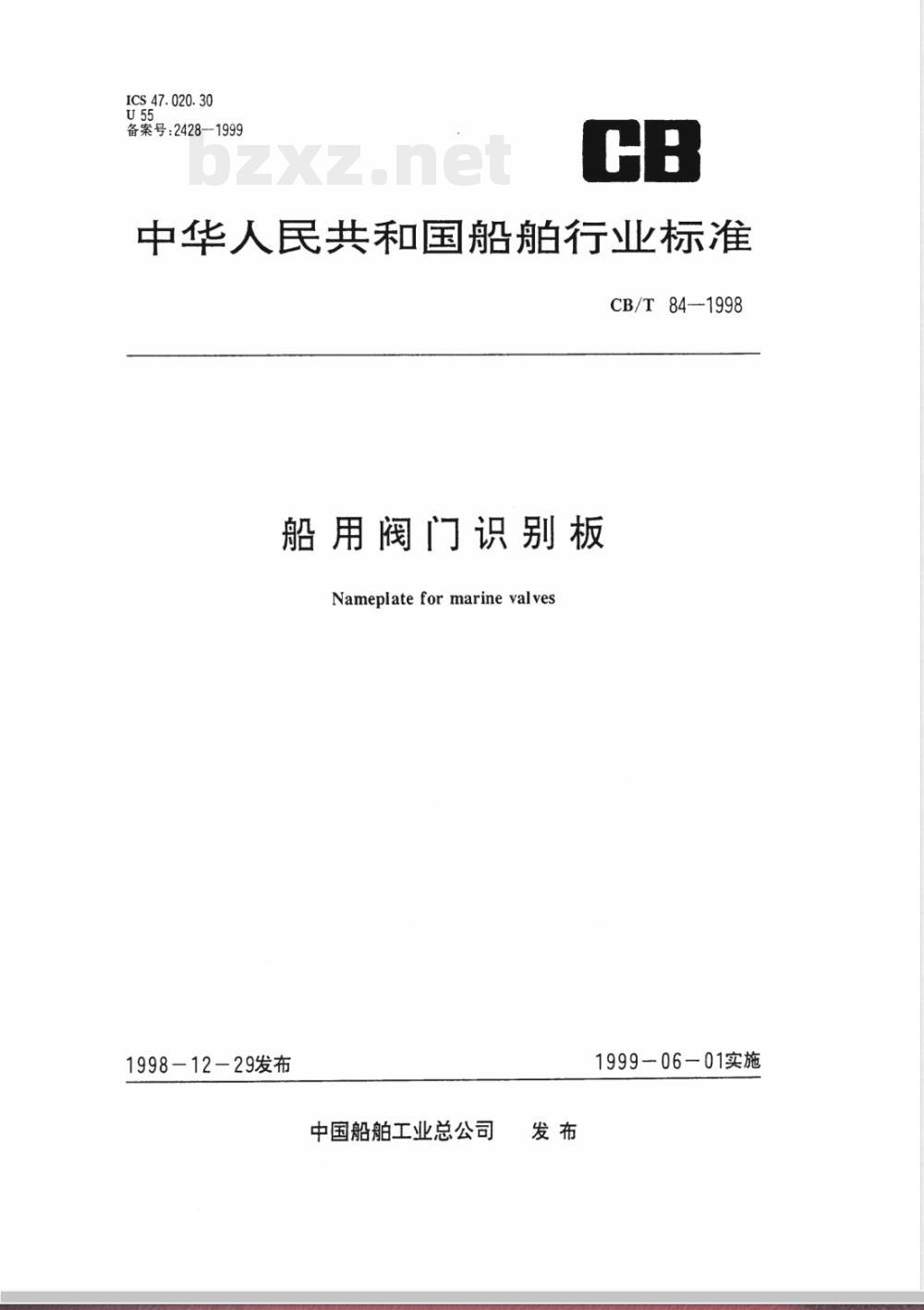

中华人民共和国船舶行业标准
CB/T84—1998
船用阀门识别板
Nameplateformarinevalves
1998-12-29发布
中国船舶工业总公司
1999-06-01实施
CB/T84—1998

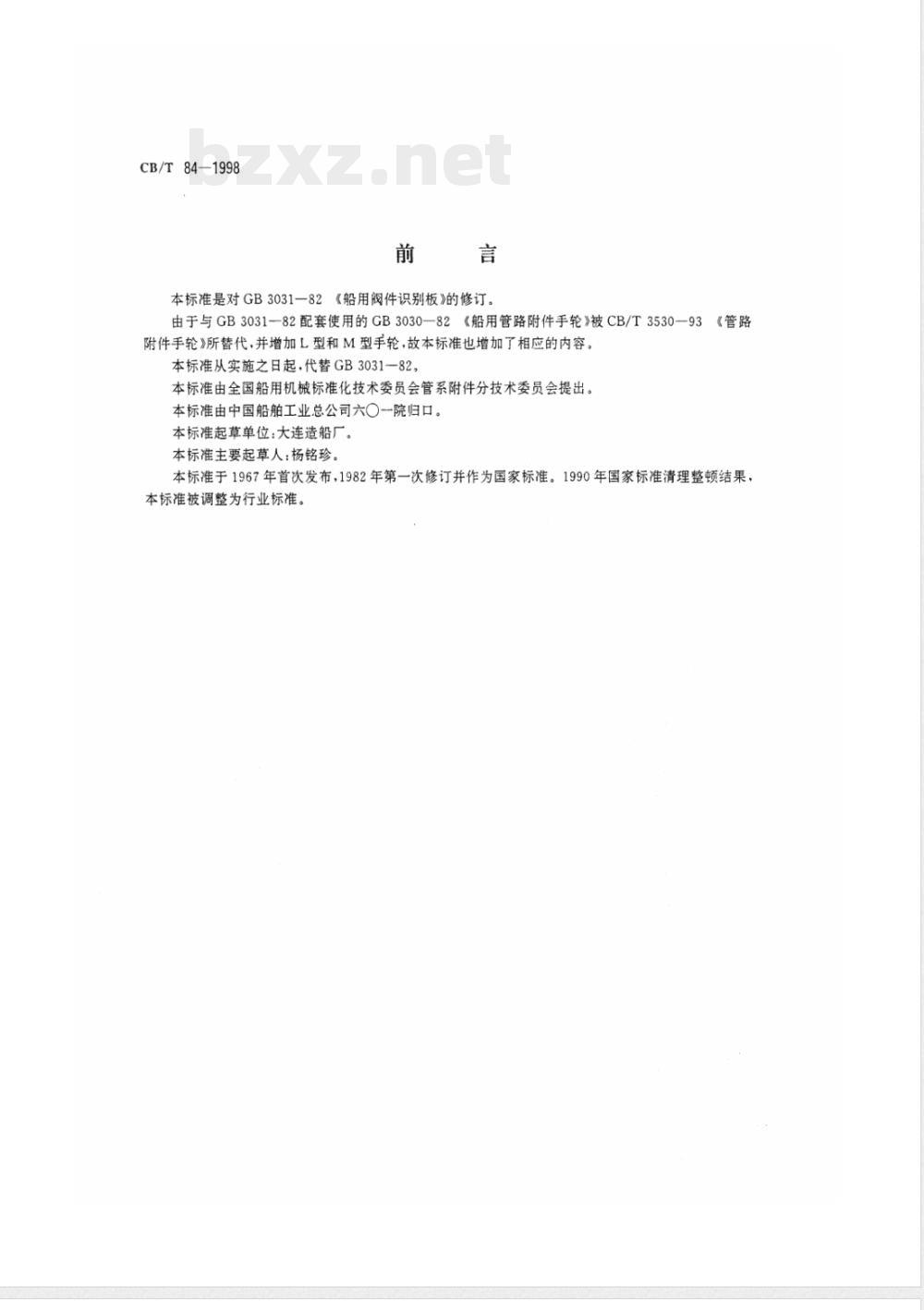

本标准是对GB3031-82《船用阀件识别板》的修订。由于与GB3031—82配套使用的GB3030-82《船用管路附件手轮》被CB/T3530—93《管路
附件手轮》所替代，并增加L型和M型手轮，故本标准也增加了相应的内容，本标准从实施之日起，代替GB3031-82，本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司六○一院归口，本标准起草单位：大连造船厂。本标准主要起草人：杨铭珍，
本标准于1967年首次发布，1982年第一次修订并作为国家标准。1990年国家标准清理整顿结果，本标准被调整为行业标准。

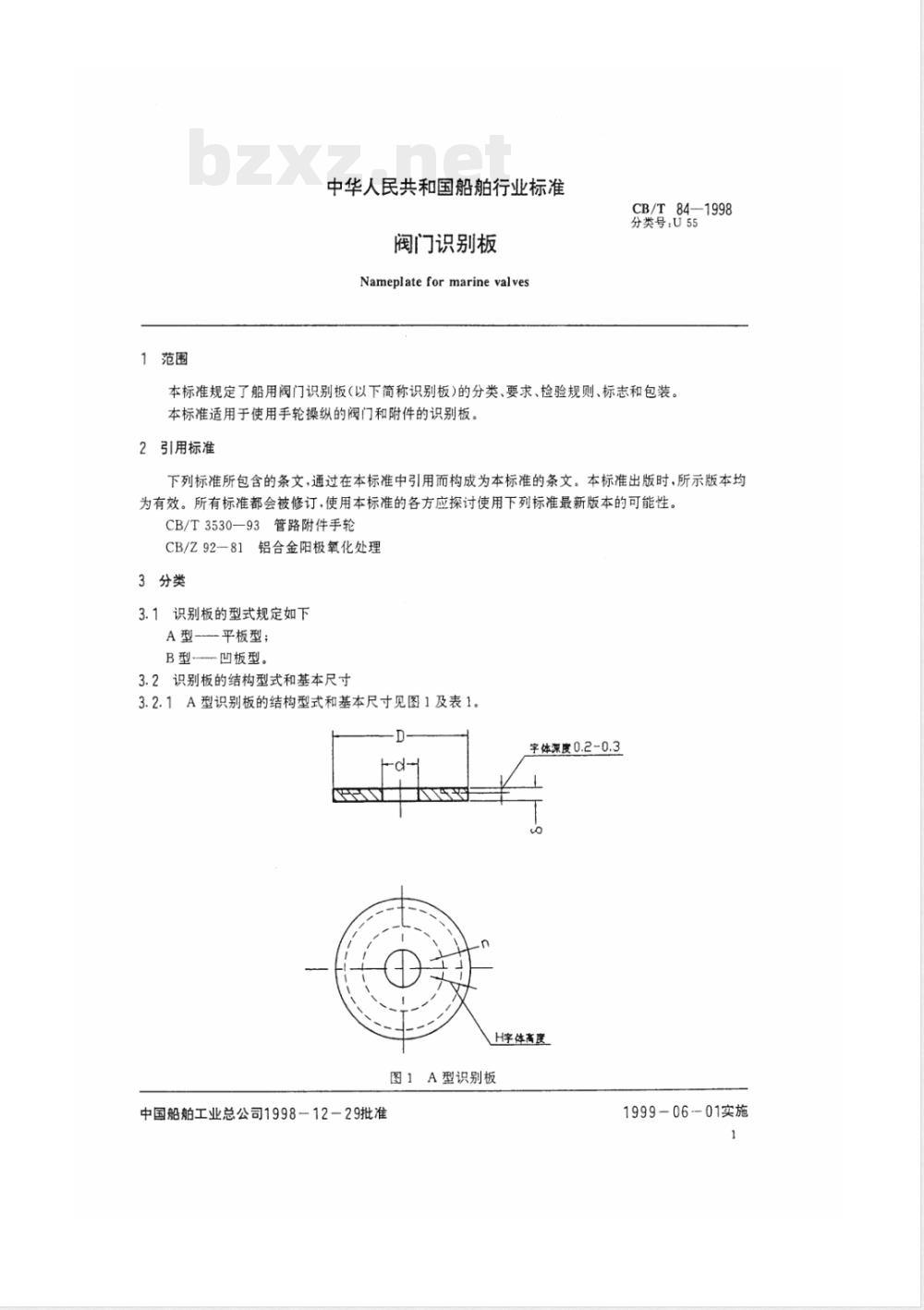

1范围
中华人民共和国船舶行业标准
阀门识别板
Nameplate for marine valves
CB/T84—1998
分类号：U55
本标准规定了船用阀门识别板（以下简称识别板）的分类、要求、检验规则、标志和包装。本标准适用于使用手轮操纵的阀门和附件的识别板，2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订、使用本标准的各方应探讨使用下列标准最新版本的可能性。CB/T3530-93管路附件手轮
CB/Z92—81铝合金阳极氧化处理3分类
3.1识别板的型式规定如下
A型——平板型；
B型一凹板型。
3.2识别板的结构型式和基本尺寸3.2.1A型识别板的结构型式和基本尺寸见图1及表1。D
A型识别板
中国船舶工业总公司1998—12-29批准字体深度0.2-0.3
字体高康
1999-06-01实施
CB/T84—1998

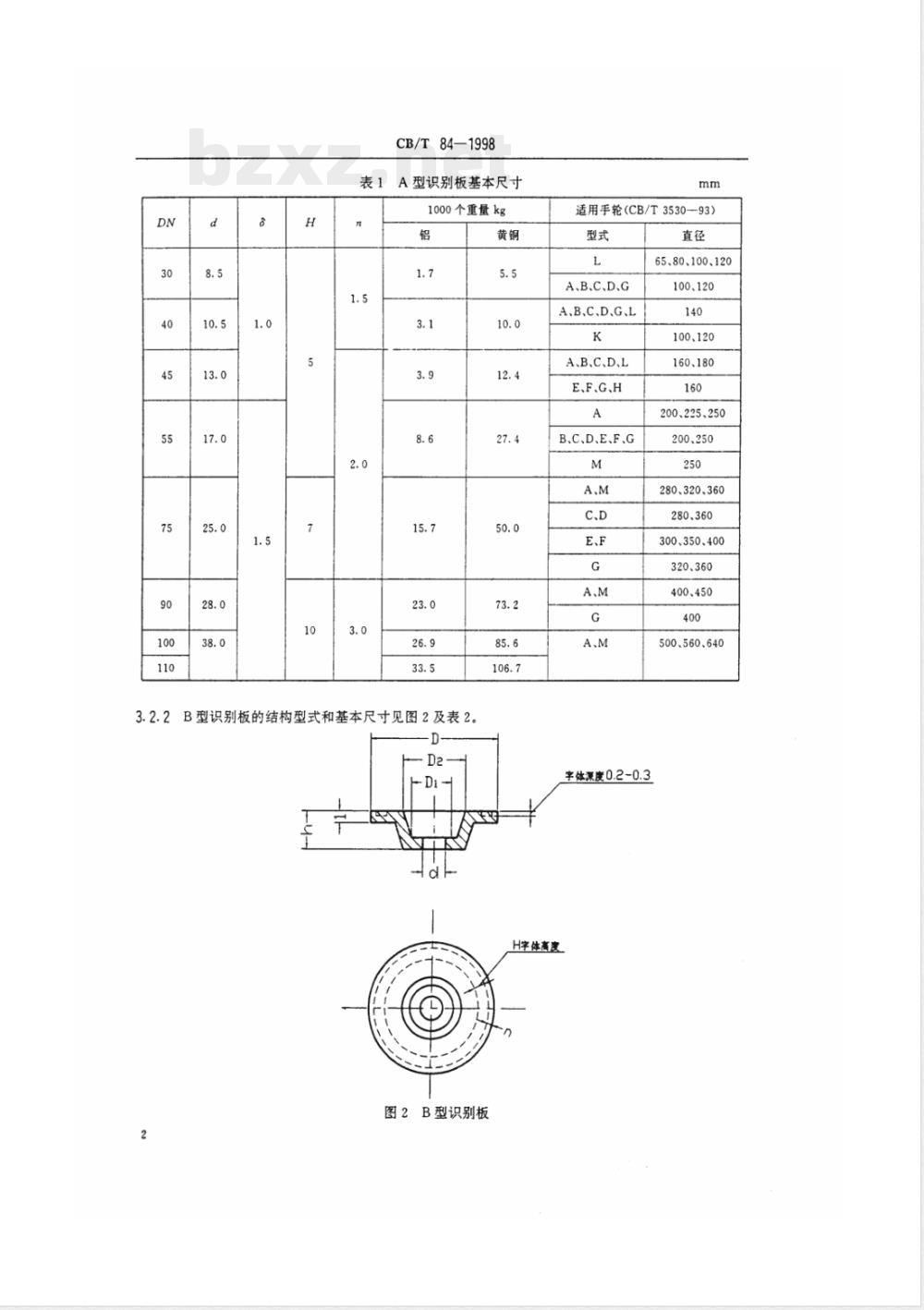

表1A型识别板基本尺寸
1000个重量kg
3.2.2B型识别板的结构型式和基本尺寸见图2及表2D2
图2B型识别板
适用手轮（CB/T3530—93）
A.B.C.D.G
A.B.C.D.G.L
A.B.C、D、L
E.F.G、H
B.C.D.E.F.G
65.80、100.120
200.225.250
280.320.360
300.350.400
500.560.640
半体黑度0.2-0.3
H字体高康
3.3标记示例
CB/T84—1998

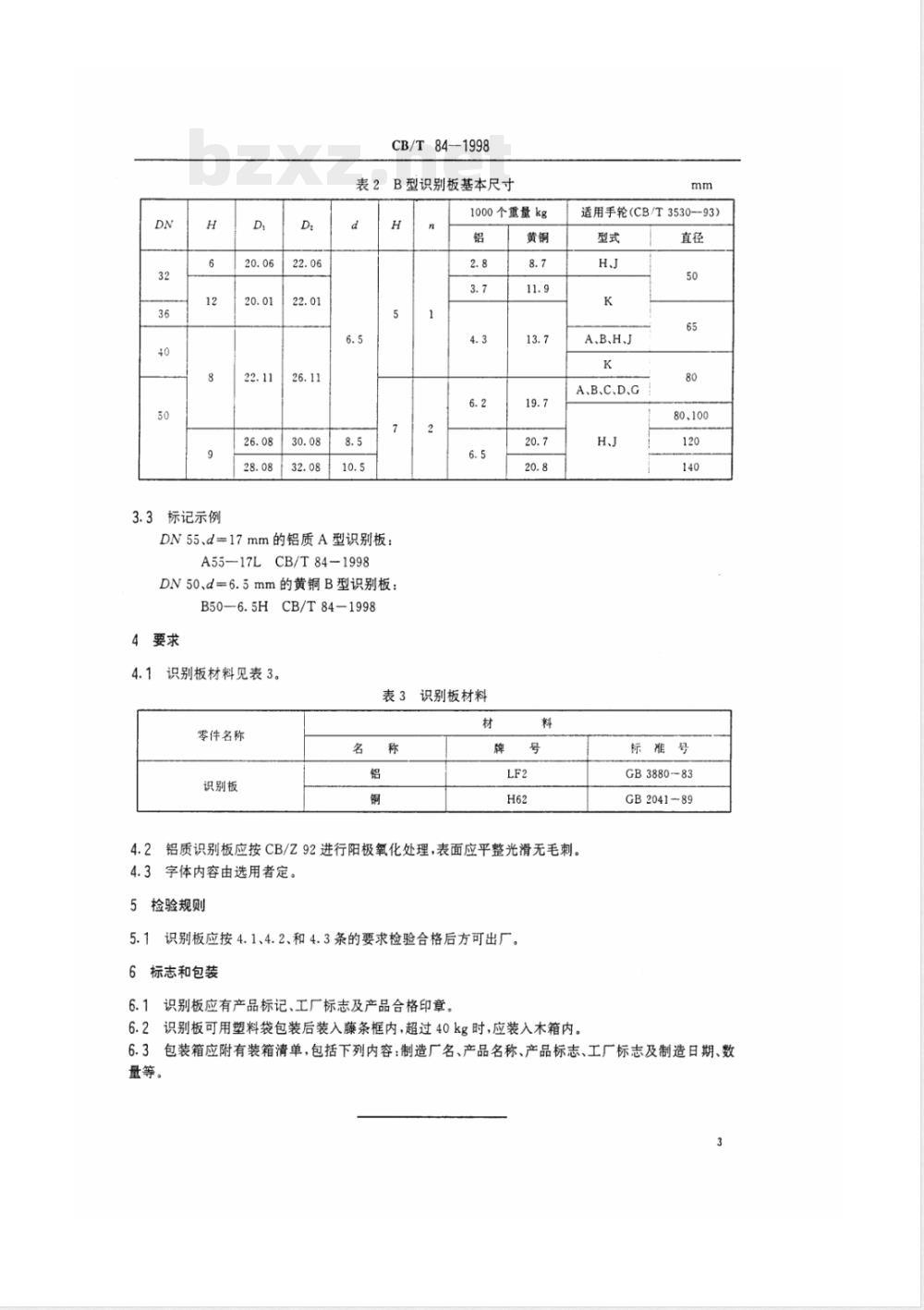

表2B型识别板基本尺寸
DN55、d=17mm的铝质A型识别板：A55-17LCB/T84-1998
DN50、d=6.5mm的黄铜B型识别板：B50-6.5HCB/T84-1998
4要求
识别板材料见表3。
1000个重量kg
表3识别板材料
零件名称
识别板
适用手轮（CB/T3530--93）
A.B.C.D.G
标准号
GB388083
GB2041—89
铝质识别板应按CB/Z92进行阳极氧化处理，表面应平整光滑无毛刺。4.3字体内容由选用者定。
5检验规则
5.1识别板应按4.1.、4.2.和4.3条的要求检验合格后方可出厂。6标志和包装
6.1识别板应有产品标记、工厂标志及产品合格印章6.2识别板可用塑料袋包装后装入藤条框内，超过40kg时，应装入木箱内。6.3
包装箱应附有装箱清单，包括下列内容：制造厂名、产品名称、产品标志、工厂标志及制造日期、数等，
