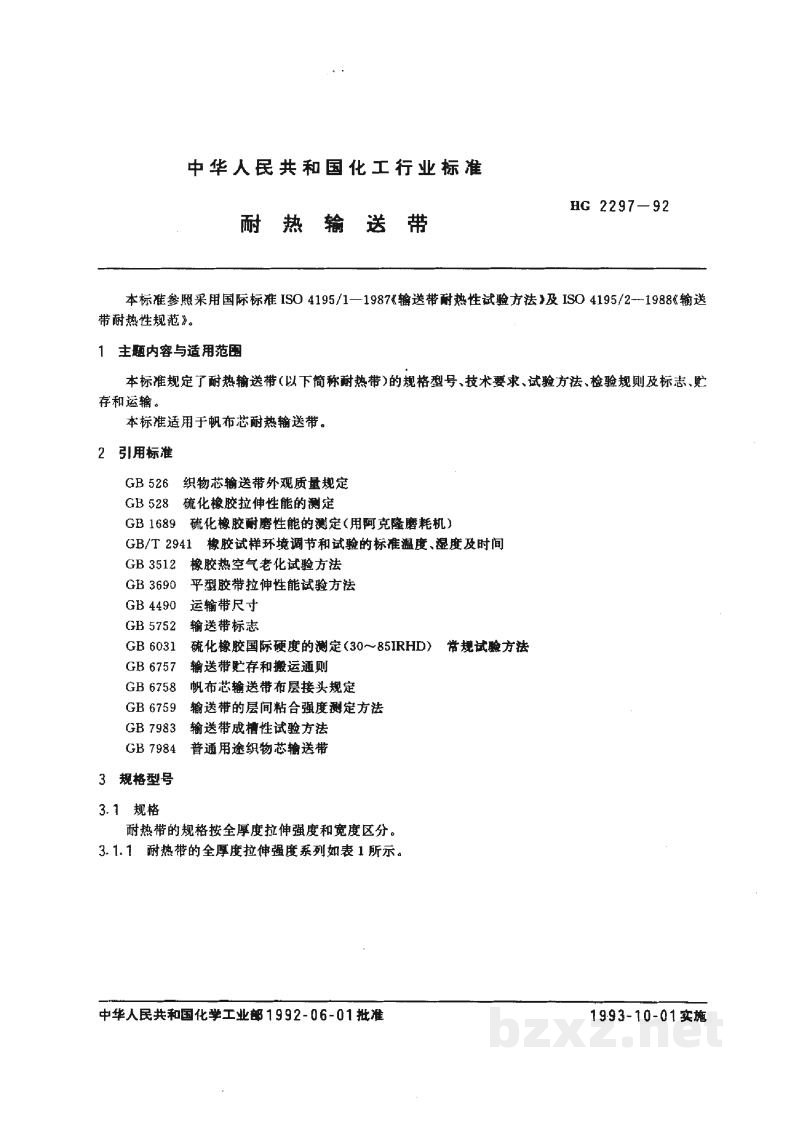

【化工标准】 耐热输送带

中华人民共和国化工行业标准

耐热输送带 HG 2297-92

本标准参照采用国际标准 ISO 4195/1—1987《输送带耐热性试验方法》及 ISO 4195/2—1988《输送带耐热性规范》。

1 主题内容与适用范围

本标准规定了耐热输送带（以下简称耐热带）的规格型号、技术要求、试验方法、检验规则及标志、贮存和运输。

本标准适用于帆布芯耐热输送带。

2 引用标准

• GB 526 织物芯输送带外观质量规定
• GB 528 硫化橡胶拉伸性能的测定
• GB 1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗机）
• GB/T 2941 橡胶试样环境调节和试验的标准温度、湿度及时间
• GB 3512 橡胶热空气老化试验方法
• GB 3690 平型胶带拉伸性能试验方法
• GB 4490 运输带尺寸
• GB 5752 输送带标志
• GB 6031 硫化橡胶国际硬度的测定（30～85IRHD）常规试验方法
• GB 6757 输送带贮存和搬运通则
• GB 6758 帆布芯输送带布层接头规定
• GB 6759 输送带的层间粘合强度测定方法
• GB 7983 输送带成槽性试验方法
• GB 7984 普通用涂织物芯输送带

3 规格型号

3.1 规格

耐热带的规格按全厚度拉伸强度和宽度区分。

3.1.1 耐热带的全厚度拉伸强度系列如表1所示。

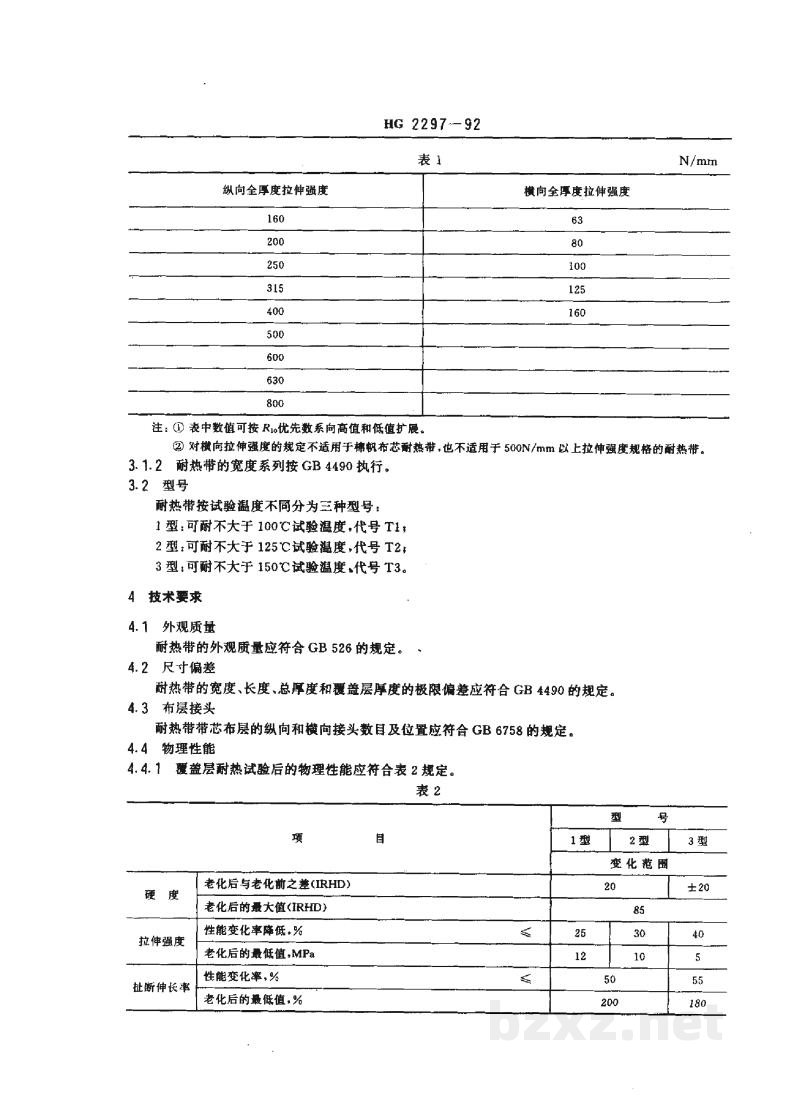

表 1

N/mm

注：

① 表中数值可按 R_n 优先数系向高值和低值扩展。
② 对横向拉伸强度的规定不适用于棉帆布耐热带，也不适用于500N/mm以上拉伸强度规格的耐热带。

3.1.2 耐热带的宽度系列按GB 4490执行。

3.2 型号

耐热带按试验温度不同分为三种型号：

1型，可耐不大于100℃试验温度，代号T1；
2型，可耐不大于125℃试验温度，代号T2；
3型，可耐不大于150℃试验温度，代号T3。

4 技术要求

4.1 外观质量

耐热带的外观质量应符合GB 526的规定。

4.2 尺寸偏差

耐热带的宽度、长度、总厚度和覆盖层厚度的极限偏差应符合GB 4490的规定。

4.3 布层接头

耐热带带芯布层的纵向和横向接头数目及位置应符合GB 6758的规定。

4.4 物理性能

4.4.1 覆盖层耐热试验后的物理性能应符合表2规定。

表 2

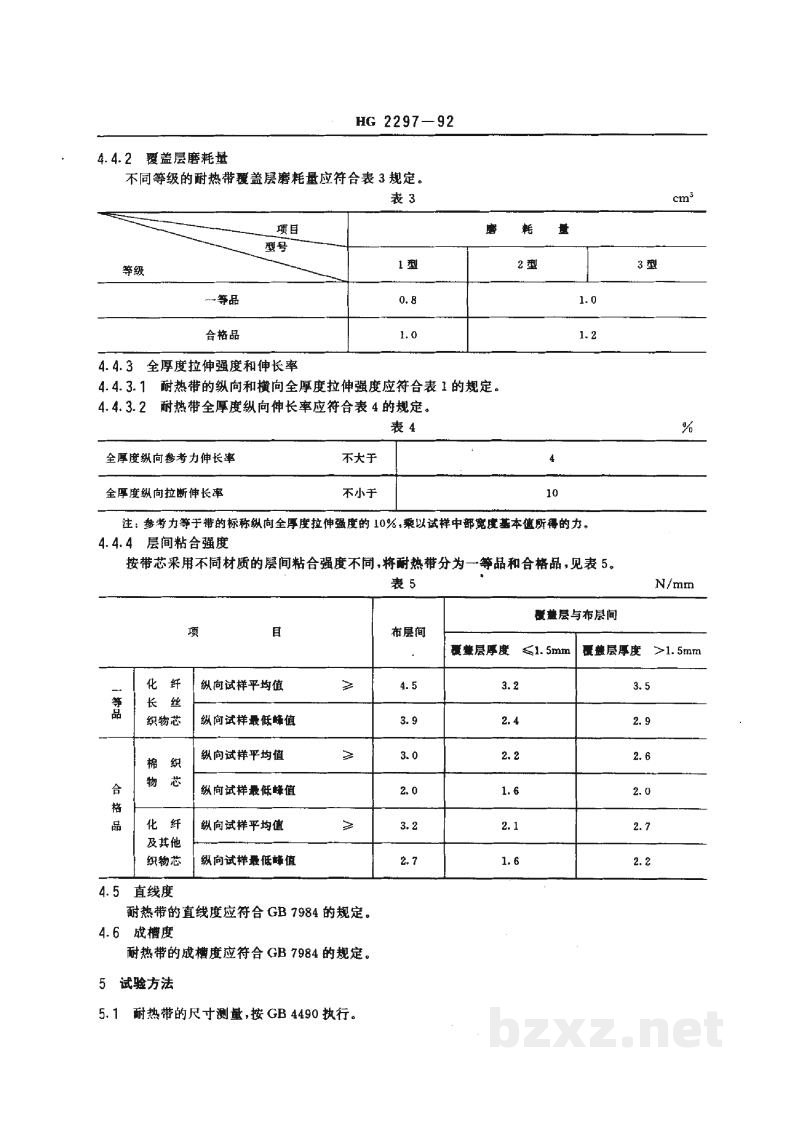

4.4.2 覆盖层耐磨量

不同等级的耐热带覆盖层耐磨量应符合表3规定。

表3 cm³

4.4.3 全厚度拉伸强度和伸长率

4.4.3.1 耐热带的纵向和横向全厚度拉伸强度应符合表1的规定。

4.4.3.2 耐热带全厚度纵向伸长率应符合表4的规定。

表4 %

4.4.4 层间粘合强度

按带芯采用不同材质的层间粘合强度不同，将耐热带分为一等品和合格品，见表5。

表5 N/mm

4.5 直线度

耐热带的直线度应符合GB 7984的规定。

4.6 成槽度

耐热带的成槽度应符合GB 7984的规定。

5 试验方法

5.1 耐热带的尺寸测量，按GB 4490执行。
