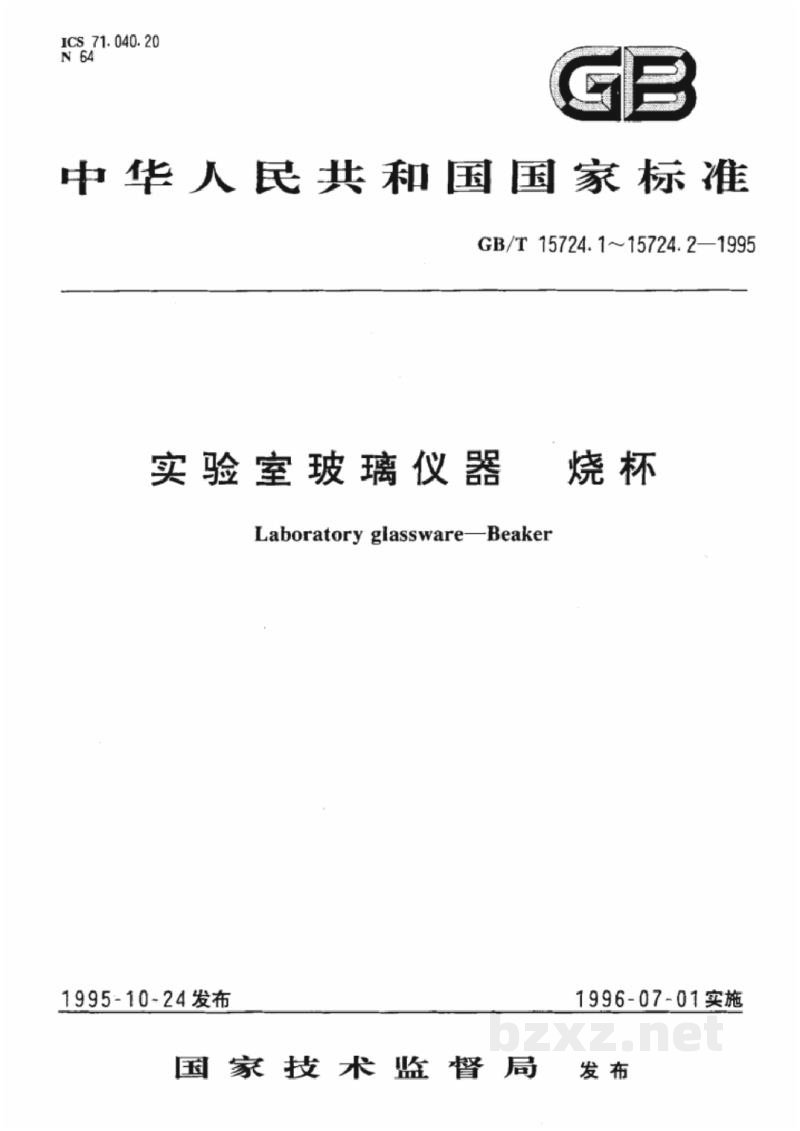

【国家标准】 实验室玻璃仪器　烧杯

中华人民共和国国家标准

GB/T 15724.1~15724.2—1995

实验室玻璃仪器  烧杯

Laboratory glassware—Beaker

国家技术监督局  发布

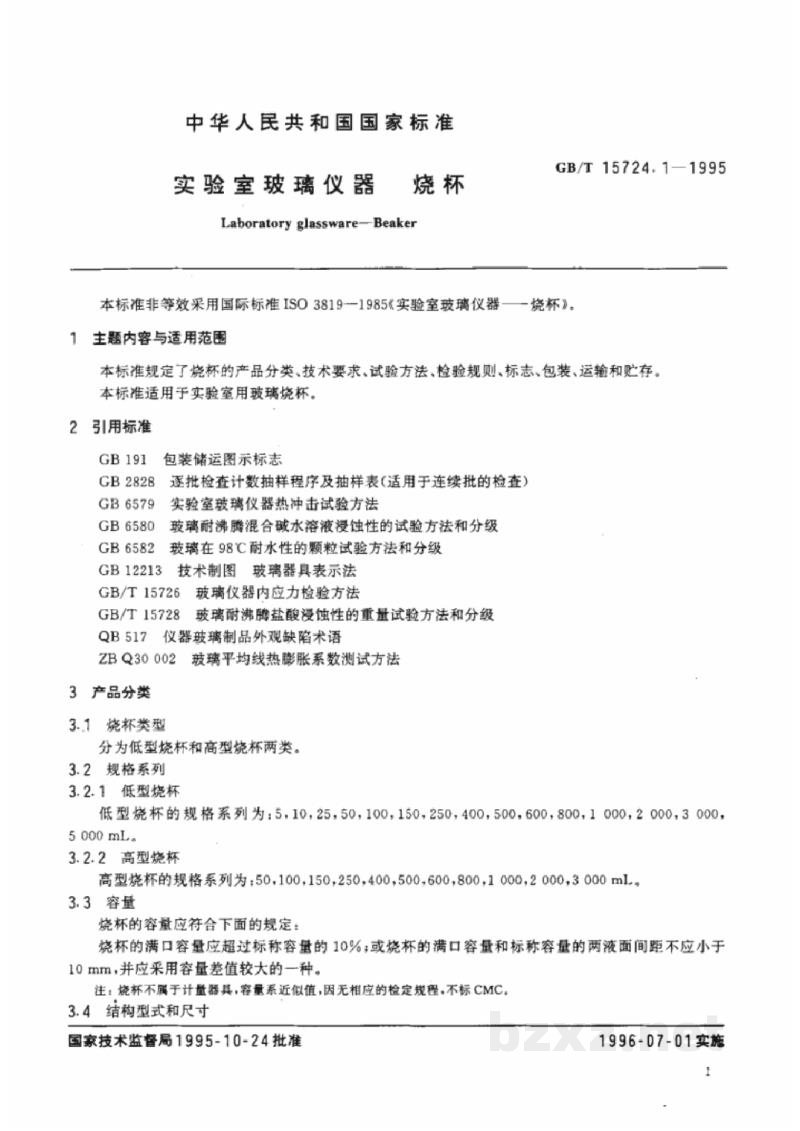

中华人民共和国国家标准

GB/T 15724.1—1995

实验室玻璃仪器 烧杯

Laboratory glassware—Beaker

本标准非等效采用国际标准ISO 3819—1985《实验室玻璃仪器——烧杯》。

1 主题内容与适用范围

本标准规定了烧杯的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于实验室用玻璃烧杯。

2 引用标准

GB 191 包装储运图示标志
GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB 6579 实验室玻璃仪器热冲击试验方法
GB 6580 玻璃耐沸腾混合碱水溶液浸蚀性的试验方法和分级
GB 6582 玻璃在98℃耐水性的颗粒试验方法和分级
GB 12213 技术制图 玻璃器具表示法
GB/T 15726 玻璃仪器内力检验方法
GB/T 15728 玻璃耐沸腾盐酸浸蚀性的重量试验方法和分级
QB 517 仪器玻璃制品外观缺陷术语
ZB Q30 002 玻璃平均线热膨胀系数测试方法

3 产品分类

3.1 烧杯类型

分为低型烧杯和高型烧杯两类。

3.2 规格系列

3.2.1 低型烧杯

低型烧杯的规格系列为：5,10,25,50,100,150,250,400,500,600,800,1 000,2 000,3 000,
5 000 mL。

3.2.2 高型烧杯

高型烧杯的规格系列为：50,100,150,250,400,500,600,800,1 000,2 000,3 000 mL。

3.3 容量

烧杯的容量应符合下面的规定：
烧杯的满口容量应超过标称容量的10%；或烧杯的满口容量和标称容量的两液面间距不应小于
10 mm，并应采用容量差值较大的一种。
注：烧杯不属于计量器具，容量是近似值，因无相应的检定规程，不标 CMC。

3.4 结构型式和尺寸

国家技术监督局1995-10-24批准 1996-07-01实施

GB/T 15724.1—1995

3.4.1 上口

烧杯上口最大直径比烧杯外径大5%～15%。烧杯上口边缘的过渡应成圆滑的曲线，上口与底的不平行度不大于2°。

3.4.2 底部与壁部的过渡半径

等于或大于250 mL的烧杯，过渡半径为烧杯外径的10%～15%；小于250 mL的烧杯，过渡半径不小于烧杯外径的5%。

3.4.3 型式尺寸

3.4.3.1 低型烧杯的型式和尺寸见图1和表1。

3.4.3.2 高型烧杯的型式和尺寸见图2和表2。

[图片]

图 1

表 1
