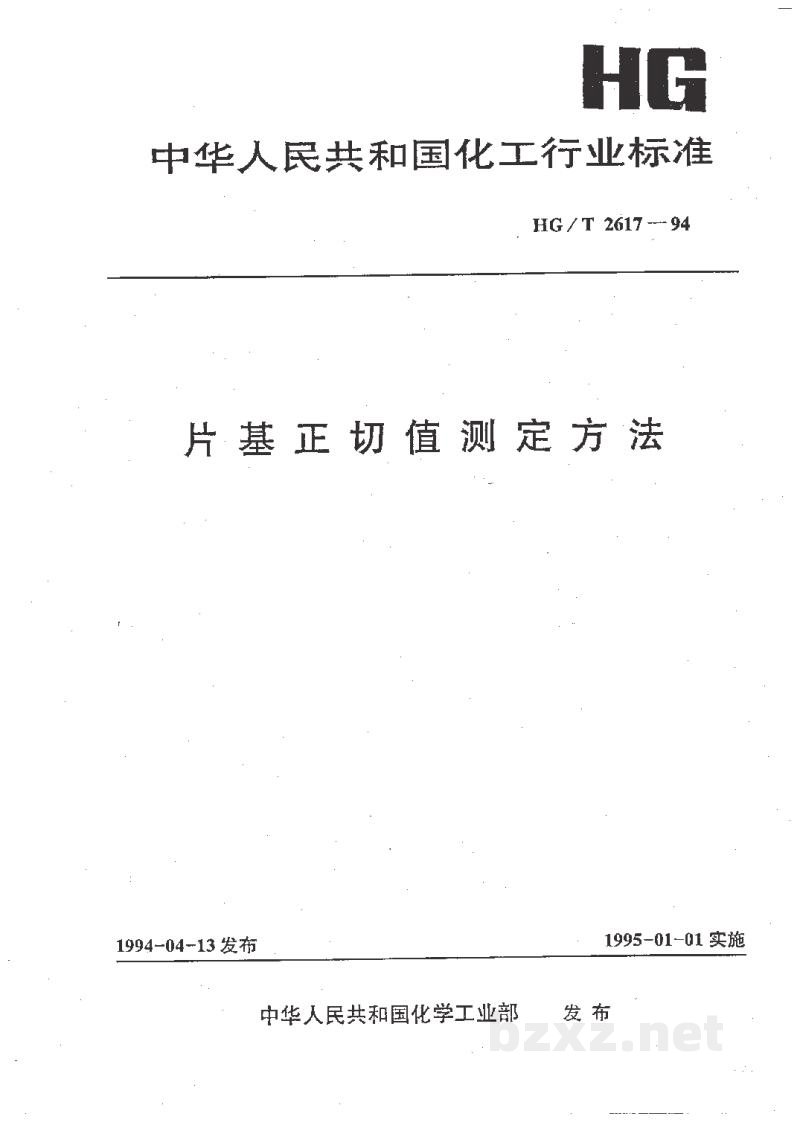

【化工标准】 片基正切值测定方法

HG

中华人民共和国化工行业标准

HG/T 2617—94

片基正切值测定方法

中华人民共和国化学工业部    发 布

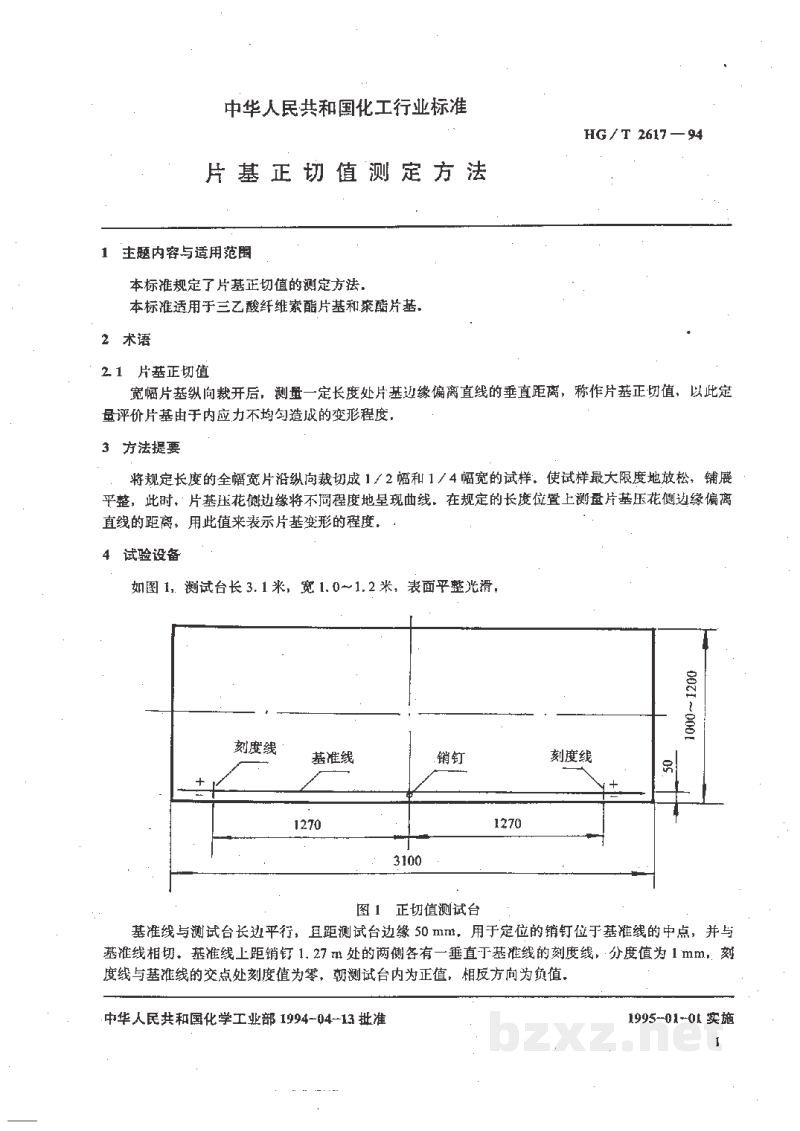

中华人民共和国化工行业标准

HG/T 2617—94

片基正切值测定方法

1 主题内容与适用范围

本标准规定了片基正切值的测定方法。

本标准适用于三乙酸纤维素酯片基和聚酯片基。

2 术语

2.1 片基正切值

宽幅片基纵向裁开后，测量一定长度处片基边缘偏离直线的垂直距离，称作片基正切值，以此定量评价片基由于内应力不均匀造成的变形程度。

3 方法提要

将规定长度的全幅宽片沿纵向裁切成1/2幅和1/4幅宽的试样，使试样最大限度地放松，铺展平整。此时，片基压花侧边缘将不同程度地呈现曲线。在规定的长度位置上测量片基压花侧边缘偏离直线的距离，用此值来表示片基变形的程度。

4 试验设备

如图1，测试台长3.1米，宽1.0~1.2米，表面平整光滑。

图1 正切值测试台

基准线与测试台长边平行，且距测试台边缘50mm。用于定位的销钉位于基准线的中点，并与基准线相切。基准线上距销钉1.27m处的两侧各有一垂直于基准线的刻度线，分度值为1mm，刻度线与基准线的交点处刻度值为零，朝测试台内为正值，相反方向为负值。

中华人民共和国化学工业部 1994-04-13 批准 1995-01-01 实施

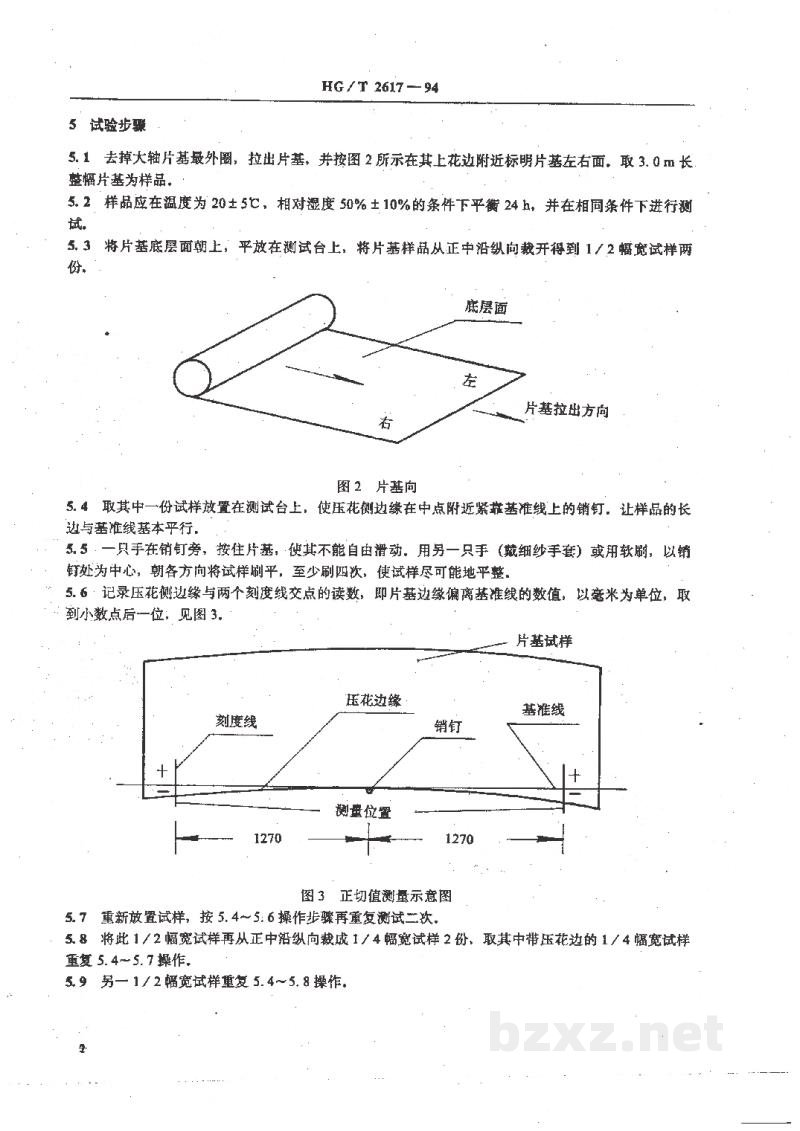

5 试验步骤

5.1 去掉大轴片基最外圈，拉出片基，并按图2所示在其上花边附近标明片基左右面。取3.0m长整幅片基为样品。

5.2 样品应在温度为$20\pm 5^{\circ}\text{C}$、相对湿度 $50\% \pm 10\%$ 的条件下平衡24h，并在相同条件下进行测试。

5.3 将片基底层面朝上，平放在测试台上，将片基样品从正中沿纵向裁开得到$1/2$幅宽试样两份。

图2 片基向

5.4 取其中一份试样放置在测试台上，使压花侧边缘在中点附近紧靠基准线上的销钉。让样品的长边与基准线基本平行。

5.5 一只手在销钉旁，按住片基，使其不能自由滑动。用另一只手（戴细纱手套）或用软刷，以销钉处为中心，朝各方向将试样刷平，至少刷四次，使试样尽可能地平整。

5.6 记录压花侧边缘与两个刻度线交点的读数，即片基边缘偏离基准线的数值，以毫米为单位，取到小数点后一位。见图3。

图3 正切值测试示意图

5.7 重新放置试样，按5.4～5.6操作步骤再重复测试二次。

5.8 将此$1/2$幅宽试样再从正中沿纵向裁成$1/4$幅宽试样2份。取其中带压花边的$1/4$幅宽试样重复5.4～5.7操作。

5.9 另一$1/2$幅宽试样重复5.4～5.8操作。
