【化工标准】 防老剂BLE

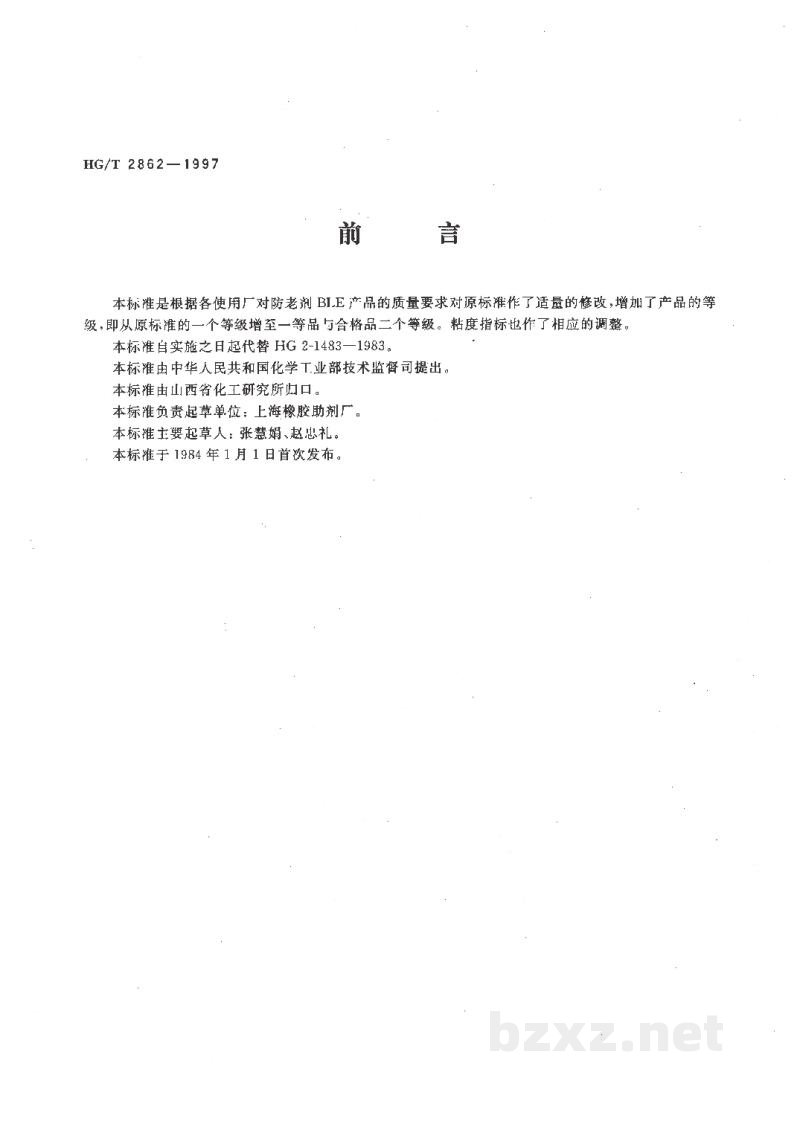

前 言

本标准是根据各使用厂对防老剂 BLE产品的质量要求对原标准作了适量的修改，增加了产品的等级，即从原标准的一个等级增至一等品与合格品二个等级。粘度指标也作了相应的调整。

本标准自实施之日起代替 HG 2-1483—1983。

本标准由中华人民共和国化学工业部技术监督司提出。

本标准由山西省化工研究所归口。

本标准负责起草单位：上海橡胶助剂厂。

本标准主要起草人：张慧娟、赵忠礼。

本标准于1984年1月1日首次发布。

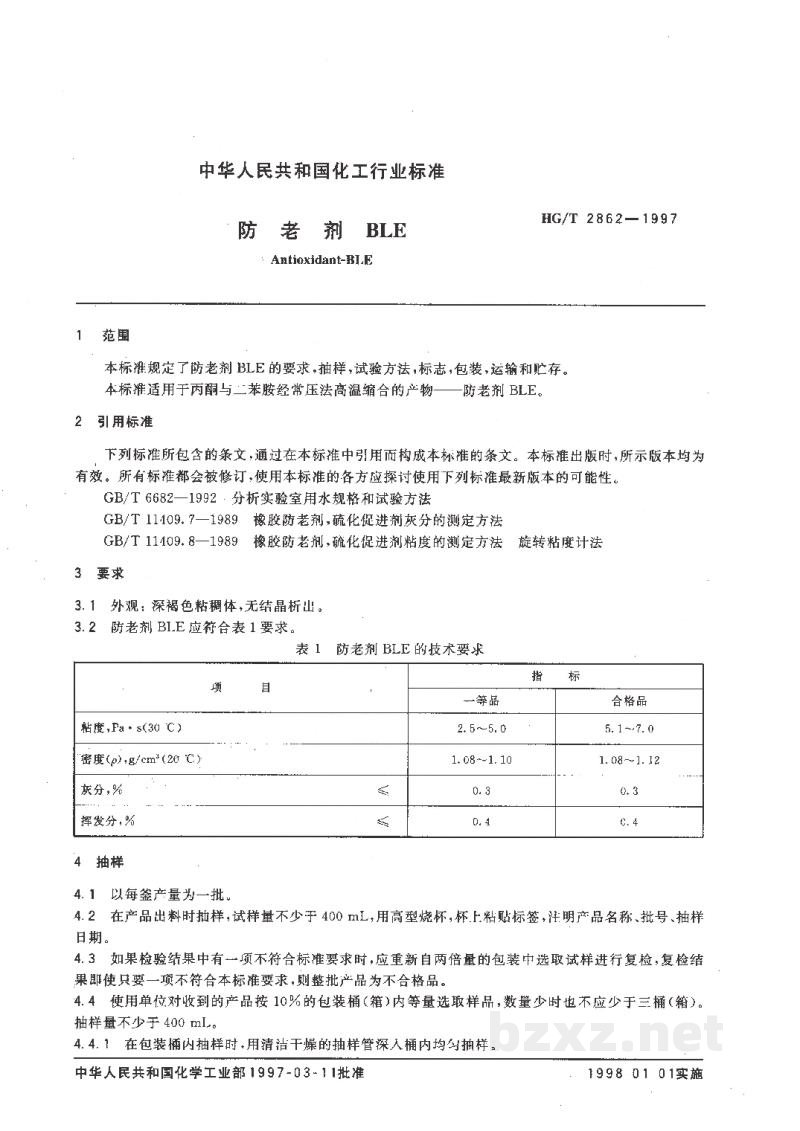

中华人民共和国化工行业标准

HG/T 2862—1997

防老剂 BLE
Antioxidant-BLE

1  范围

本标准规定了防老剂BLE的要求、抽样、试验方法、标志、包装、运输和贮存。

本标准适用于丙酮与二苯胺经常压法高温缩合的产物——防老剂BLE。

2  引用标准

下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB/T 6682—1992  分析实验室用水规格和试验方法
• GB/T 11409.7—1989  橡胶防老剂、硫化促进剂灰分的测定方法
• GB/T 11409.8—1989  橡胶防老剂、硫化促进剂粘度的测定方法  旋转粘度计法

3  要求

3.1  外观：深褐色粘稠体，无结晶析出。

3.2  防老剂BLE应符合表1要求。

表1  防老剂BLE的技术要求

4  抽样

4.1  以每釜产量为一批。

4.2  在产品出料时抽样，试样量不少于400 mL，用高型烧杯，杯上粘贴标签，注明产品名称、批号、抽样日期。

4.3  如果检验结果中有一项不符合标准要求时，应重新自两倍量的包装中选取试样进行复检，复检结果即使只要一项不符合本标准的要求，则整批产品为不合格品。

4.4  使用单位对收到的产品按10%的包装桶（箱）内等量选取样品，数量少时也不应少于三桶（箱）。抽样量不少于400 mL。

4.4.1  在包装桶内抽样时，用清洁干燥的抽样管深入桶内均匀抽样。

中华人民共和国化学工业部1997-03-11批准 1998 01 01实施

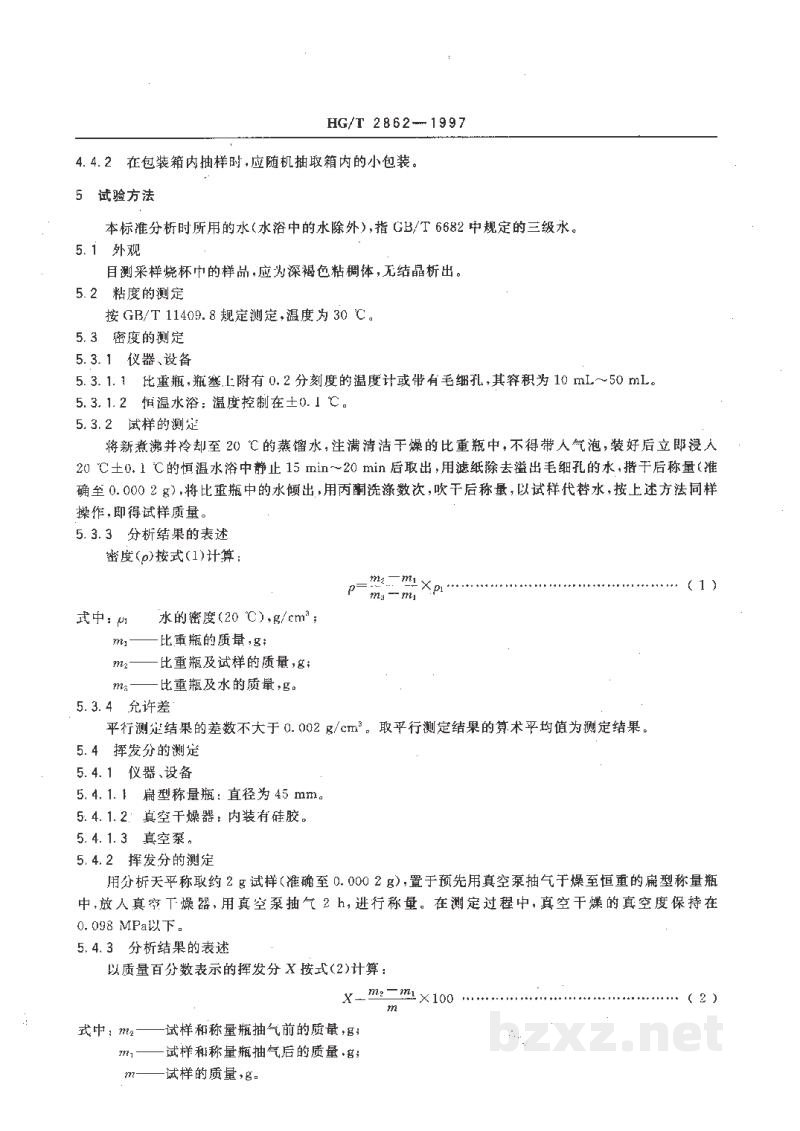

4.4.2 在包装箱内抽样时,应随机抽取箱内的小包装。

5 试验方法

本标准分析时所用的水(水浴中的水除外),指 GB/T 6682 中规定的三级水。

5.1 外观

目测采样烧杯中的样品,应为深褐色粘稠体,无结晶析出。

5.2 粘度的测定

按 GB/T 11149.8 规定测定,温度为 30 ℃。

5.3 密度的测定

5.3.1 仪器、设备

5.3.1.1 比重瓶,瓶塞上附有 0.2 分刻度的温度计或带有毛细孔,其容积为 10 mL~50 mL。

5.3.1.2 恒温水浴:温度控制在 ±0.1 ℃。

5.3.2 试样的测定

将新煮沸并冷却至 20 ℃的蒸馏水,注满清洁干燥的比重瓶中,不得带入气泡,装好后立即浸入 20 ℃±0.1 ℃的恒温水浴中静止 15 min~20 min 后取出,用滤纸除去溢出毛细孔的水,擦干后称量(准确至 0.000 2 g),将比重瓶中的水倾出,用丙酮洗涤数次,吹干后称量,以试样代替水,按上述方法同样操作,即得试样质量。

5.3.3 分析结果的表述

密度(ρ)按式(1)计算:

式中: ρ_w——水的密度(20 ℃), g/cm³;

m₁——比重瓶的质量, g;

m₂——比重瓶及试样的质量, g;

m₃——比重瓶及水的质量, g。

5.3.4 允许差

平行测定结果的误差不大于 0.002 g/cm³。取平行测定结果的算术平均值为测定结果。

5.4 挥发分的测定

5.4.1 仪器、设备

5.4.1.1 扁型称量瓶:直径为 45 mm。

5.4.1.2 真空干燥器:内装有硅胶。

5.4.1.3 真空泵。

5.4.2 挥发分的测定

用分析天平称取约 2 g 试样(准确至 0.000 2 g),置于预先用真空泵抽气干燥至恒重的扁型称量瓶中,放入真空干燥器,用真空泵抽气 2 h,进行称量。在测定过程中,真空干燥的真空度保持在 0.098 MPa以下。

5.4.3 分析结果的表述

以质量百分数表示的挥发分 X 按式(2)计算:

式中: m₂——试样和称量瓶抽气前的质量, g;

m₁——试样和称量瓶抽气后的质量, g;

m——试样的质量, g。
