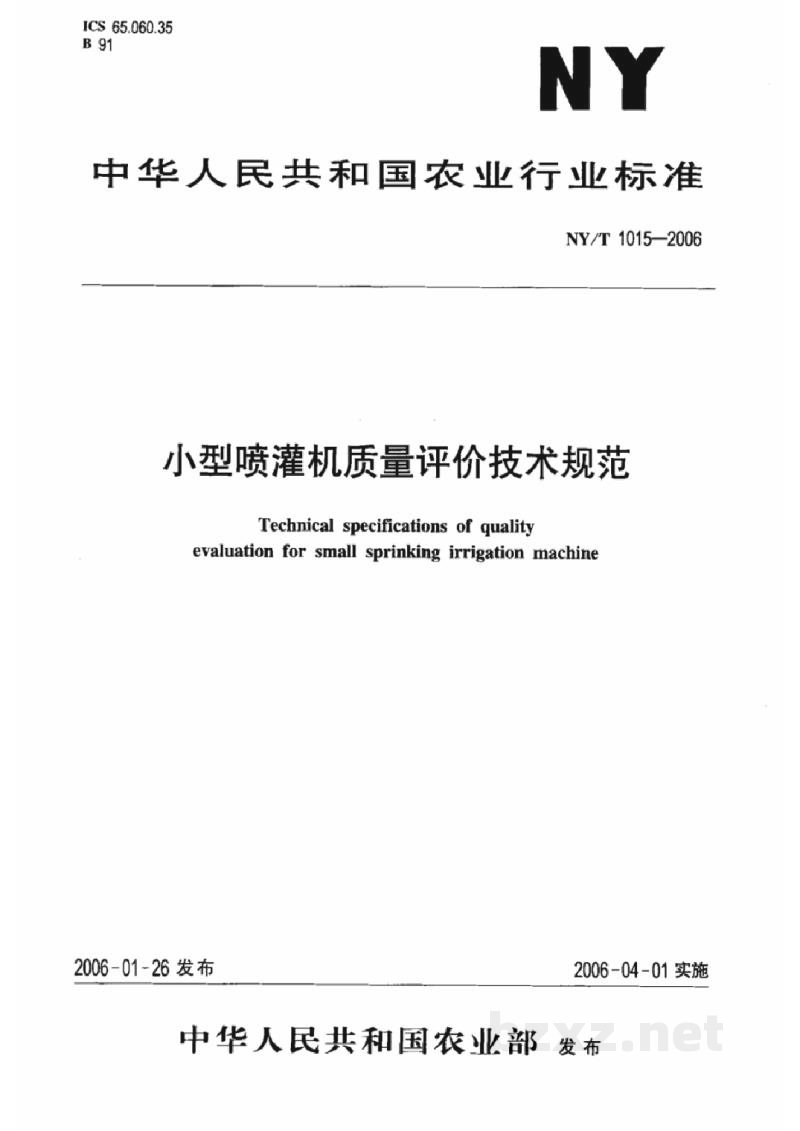

【农业标准】 小型喷灌机质量评价技术规范

中华人民共和国农业行业标准

NY/T 1015—2006

小型喷灌机质量评价技术规范

Technical specifications of quality
evaluation for small sprinkling irrigation machine

中华人民共和国农业部  发布

前 言

本标准附录 A、附录 B、附录 C 均为规范性附录。

本标准由中华人民共和国农业部提出。

本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。

本标准起草单位：农业部水泵质量监督检验测试中心、泰州市喷灌机厂。

本标准起草人：陈洪、鲁兴宁、金成、梁山城、朱跃其。

NY/T 1015—2006

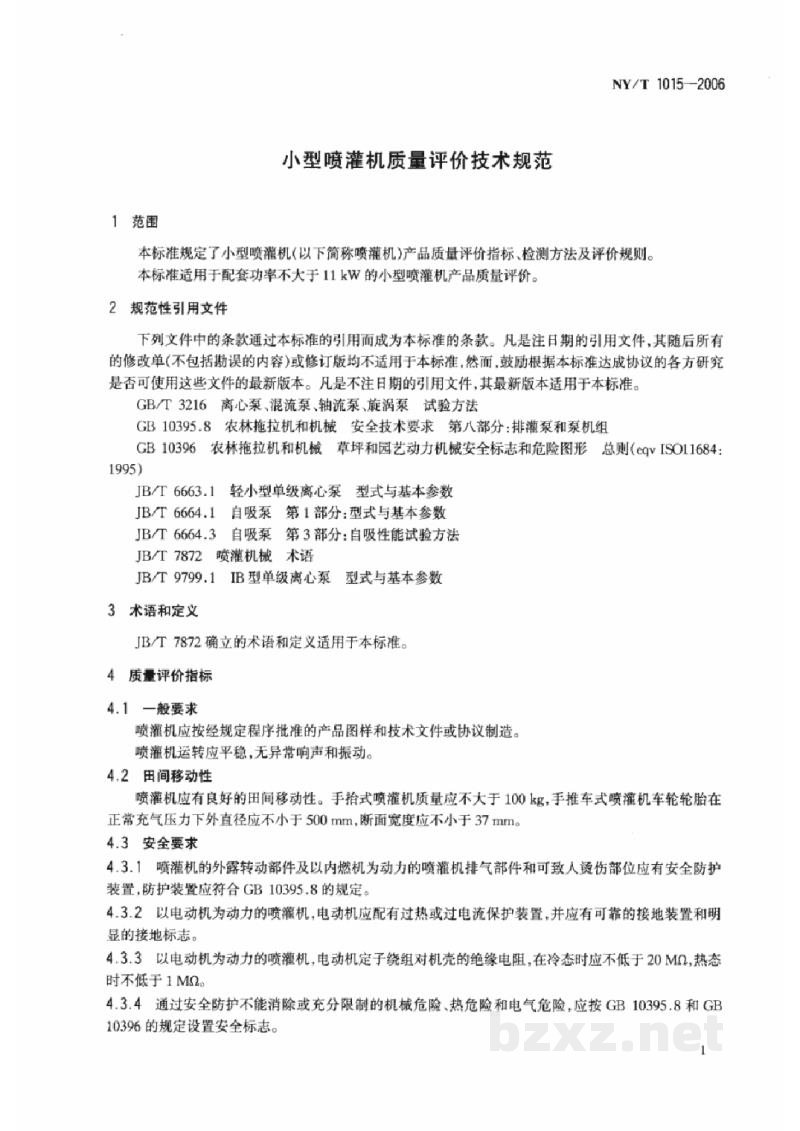

小型喷灌机质量评价技术规范

1 范围

本标准规定了小型喷灌机(以下简称喷灌机)产品质量评价指标、检测方法及评价规则。

本标准适用于配套功率不大于11 kW的小型喷灌机产品质量评价。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 3216 离心泵、混流泵、轴流泵、旋涡泵试验方法

GB 10395.8 农林拖拉机和机械安全技术要求 第八部分：排灌泵和泵机组

GB 10396 农林拖拉机和机械草坪和园艺动力机械安全标志和危险图形总则(eqy ISO11684 : 1995)

JB/T 6663.1 轻小型单级离心泵型式与基本参数

JB/T 6664.1 自吸泵第1部分：型式与基本参数

JB/T 6664.3 自吸泵第3部分：自吸性能试验方法

JB/T 7872 喷灌机械术语

JB/T 9799.1 IB型单级离心泵型式与基本参数

3 术语和定义

JB/T 7872确立的术语和定义适用于本标准。

4 质量评价指标

4.1 一般要求

喷灌机应按经规定程序批准的产品图样和技术文件或协议制造。

喷灌机运转应平稳，无异常响声和振动。

4.2 田间移动性

喷灌机应有良好的田间移动性。手抬式喷灌机质量应不大于100 kg，手推车式喷灌机车轮轮胎在正常充气压力下外直径应不小于500 mm，断面宽度应不小于37 mm。

4.3 安全要求

4.3.1 喷灌机的外露转动部件及以内燃机为动力的喷灌机排气部件和可致人烫伤部位应有安全防护装置，防护装置应符合GB 10395.8的规定。

4.3.2 以电动机为动力的喷灌机，电动机应配有过热或过电流保护装置，并应有可靠的接地装置和明显的接地标志。

4.3.3 以电动机为动力的喷灌机，电动机动子绕组对机壳的绝缘电阻，在冷态时应不低于20 MΩ，热态时不低于1 MΩ。

4.3.4 通过安全防护不能消除或充分限制的机械危险、热危险和电气危险，应按GB 10395.8和GB 10396的规定设置安全标志。
