【农业标准】 高效预制组装架空炕连灶施工工艺规程

NY

中华人民共和国农业行业标准

NY/T 1636—2008

高效预制组装架空炕连灶
施工工艺规程

Construction specifications for high-performance prefabricated and assembled elevated-kang-and-cooking-stove unit

2008-05-16 发布 2008-07-01 实施

中华人民共和国农业部 发布

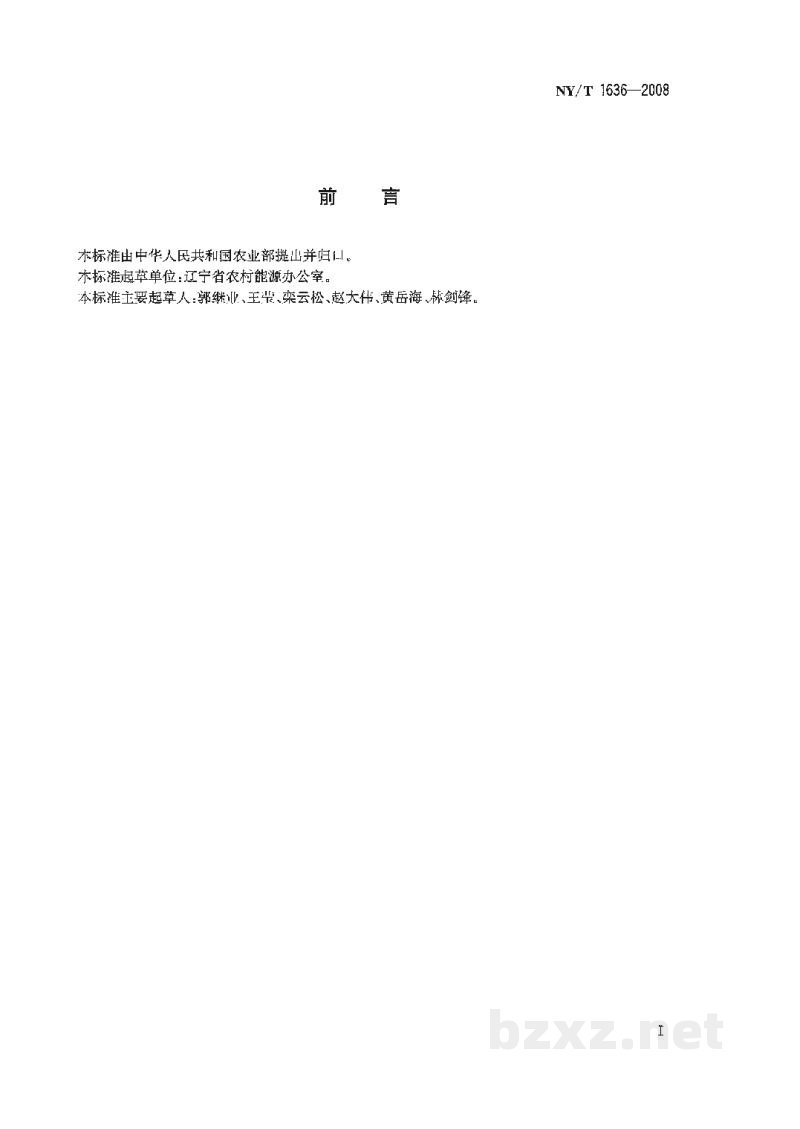

前 言

本标准由中华人民共和国农业部提出并归口。

本标准起草单位：辽宁省农村能源办公室。

本标准主要起草人：郭继业、王坚、桑云松、赵大伟、黄岳海、林剑锋。

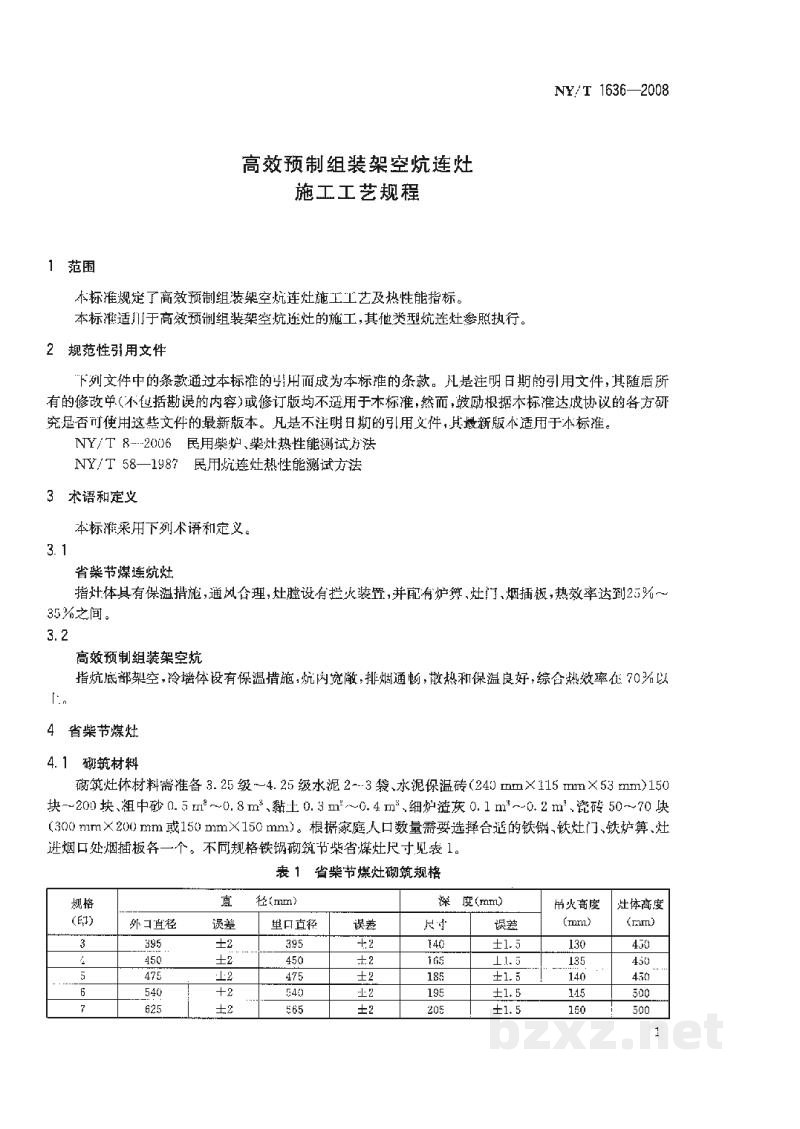

高效预制组装架空炕连灶
施工工艺规程

1 范围

本标准规定了高效预制组装架空炕连灶施工工工艺及热性能指标。

本标准适用于高效预制组装架空炕连灶的施工，其他类型炕连灶参照执行。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。

NY/T 8—2006 民用柴炉、柴灶热性能测试方法
NY/T 58—1987 民用炕连灶热性能测试方法

3 术语和定义

本标准采用下列术语和定义。

3.1 省柴节煤连炕灶

指灶体具有保温措施，通风合理，灶膛设有拦火装置，并配有炉箅、灶门、烟插板，热效率达到25%～35%之间。

3.2 高效预制组装架空炕

指炕底部架空，冷墙体设有保温措施，炕内宽敞，排烟通畅，散热和保温良好，综合热效率在70%以上。

4 省柴节煤灶

4.1 砌筑材料

砌筑体体材料需准备3.25级～4.25级水泥2~3袋、水保温砖（240 mm×115 mm×83 mm）150块～200块、粗中砂0.5 m³～0.8 m³、黏土0.3 m³～0.4 m³、细炉渣灰0.1 m³～0.2 m³、瓦砖50~70块（300 mm×200 mm或150 mm×150 mm）。根据家庭人口数量需要选择合适的铁钢、铁灶门、铁炉箅、灶进烟口处烟插板各一个。不同规格铁锅砌筑省柴连煤灶尺寸见表 1。

表 1 省柴节煤灶砌筑规格
