【化工标准】 离子棒水处理器

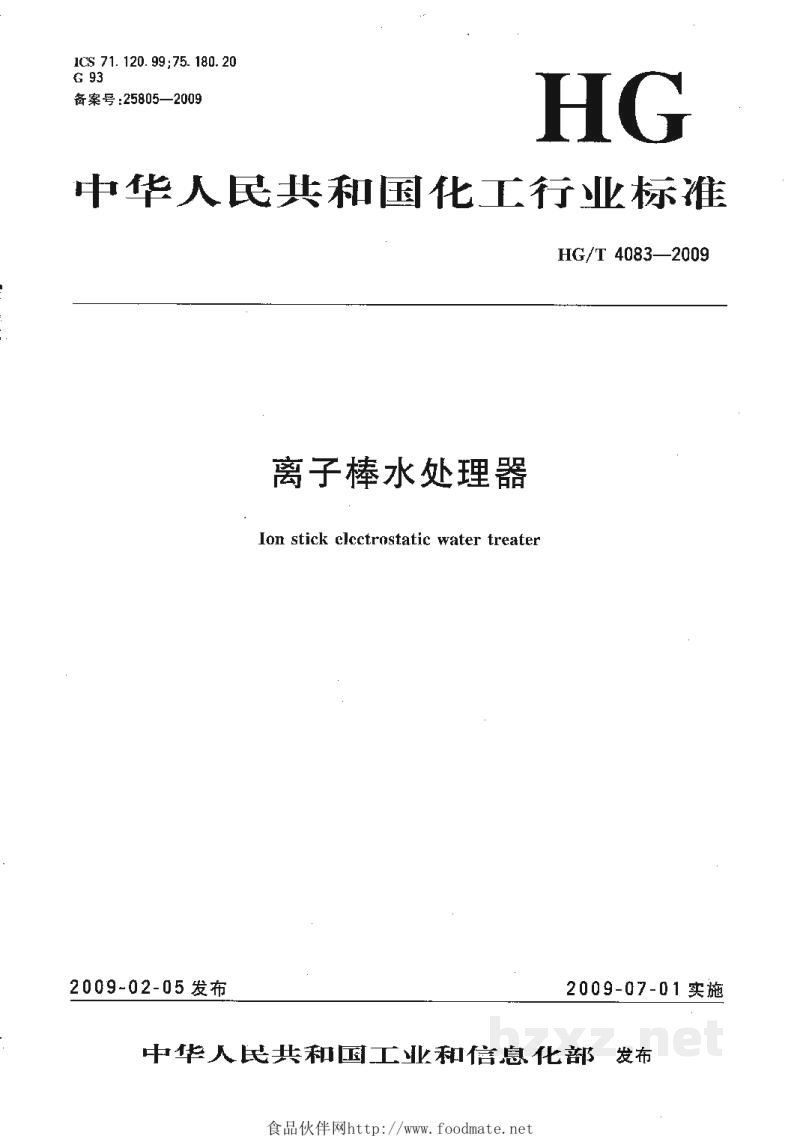

HG

中华人民共和国化工行业标准

HG/T 4083—2009

离子棒水处理器

Ion stick electrostatic water treater

中华人民共和国工业和信息化部 发布

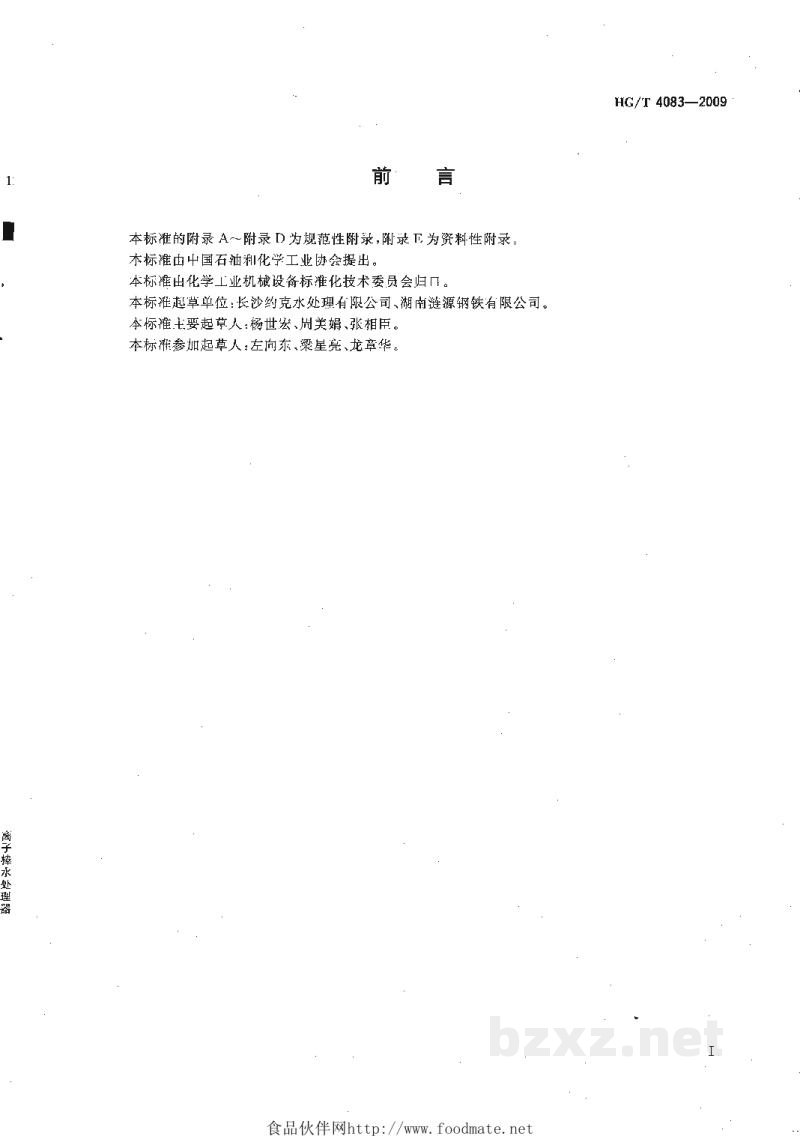

前 言

本标准的附录 A～附录 D为规范性附录，附录 E为资料性附录。

本标准由中国石油和化学工业协会提出。

本标准由化学工业机械设备标准化技术委员会归口。

本标准起草单位：长沙约克水处理有限公司、湖南涟源钢铁有限公司。

本标准主要起草人：杨世安、周美娟、张相臣。

本标准参加起草人：左向东、栗星亮、龙章华。

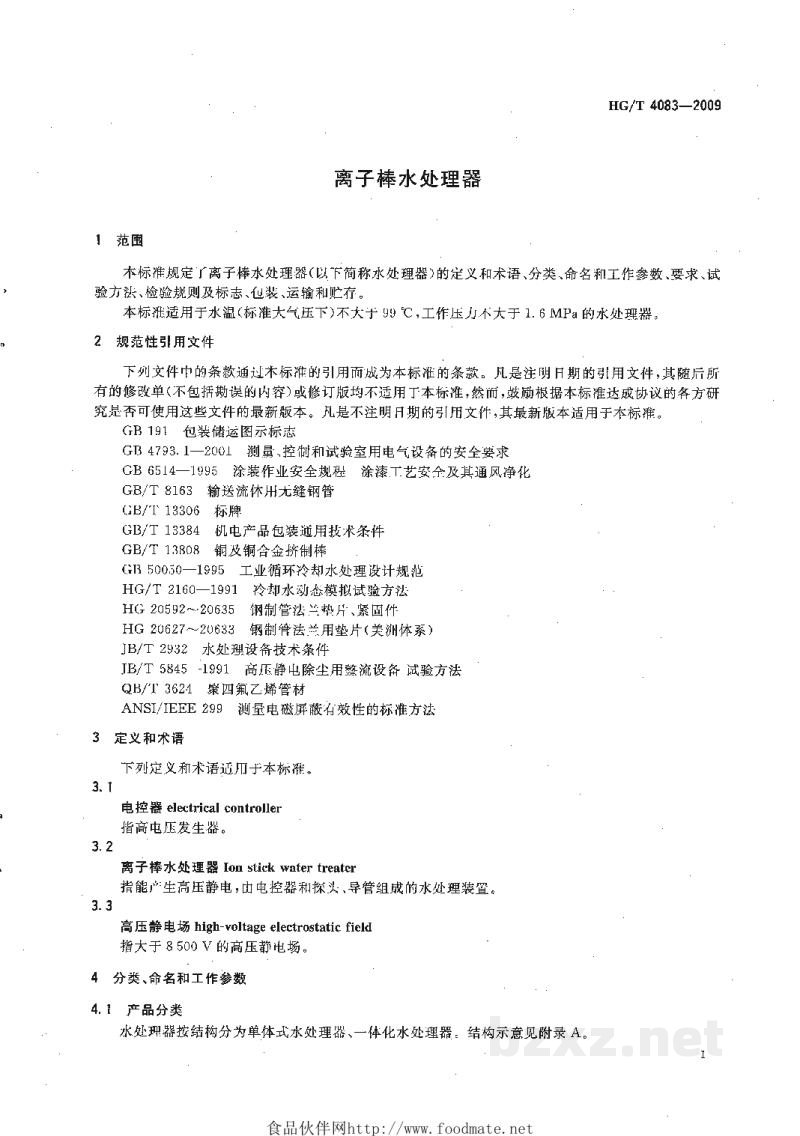

离子棒水处理器

1 范围

本标准规定了离子棒水处理器（以下简称水处理器）的定义和术语、分类、命名和工作参数、要求、试验方法、检验规则及标志、包装、运输和贮存。

本标准适用于水温(标准大气压下)不大于99 ℃，工作压力不大于1.6 MPa的水处理器。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。

GB 191 包装储运图示标志

GB 4793.1—2001 测量、控制和试验用电气设备的安全要求

GB 6514—1995 涂装作业安全规程 涂装工艺安全及其通风净化

GB/T 8163 输送流体用无缝钢管

GB/T 13306 标牌

GB/T 13384 机电产品包装通用技术条件

GB/T 13808 铜及铜合金挤制棒

GB 50030—1995 工业循环冷却水处理设计规范

HG/T 2160—1991 冷却水动态模拟试验方法

HG 20592～20635 钢制管法兰垫片、紧固件

HG 20627～20633 钢制管法兰用垫片(美洲体系)

JB/T 2932 水处理设备技术条件

JB/T 5845—1991 高压静电除尘用整流设备试验方法

QH/T 3624 聚四氟乙烯管材

ANSI/IEEE 299 测量电磁屏蔽有效性的标准方法

3 定义和术语

下列定义和术语适用于本标准。

3.1
电控器 electrical controller

指商电压发生器。

3.2
离子棒水处理器 Ion stick water treater

指能产生高压静电，由电控器和探头、导管组成的水处理装置。

3.3
高压静电场 high-voltage electrostatic field

指大于 8500 V 的高压静电场。

4 分类、命名和工作参数

4.1 产品分类

水处理器按结构分为单体式水处理器、一体化水处理器，结构示意图见附录 A。
