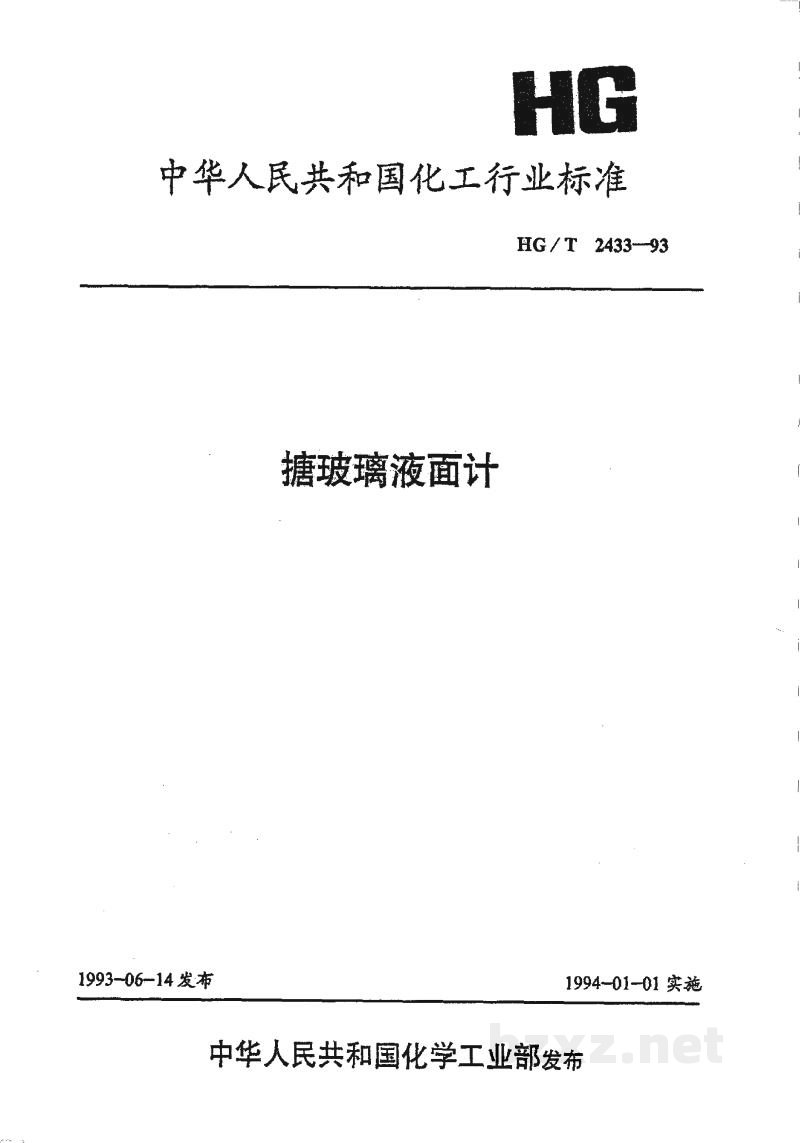

【化工标准】 搪玻璃液面计

HG
中华人民共和国化工行业标准

HG / T 2433—93

搪玻璃液面计

1993-06-14发布1994-01-01实施

中华人民共和国化学工业部发布

中华人民共和国化工行业标准

搪玻璃液面计 HG/T 2433—93

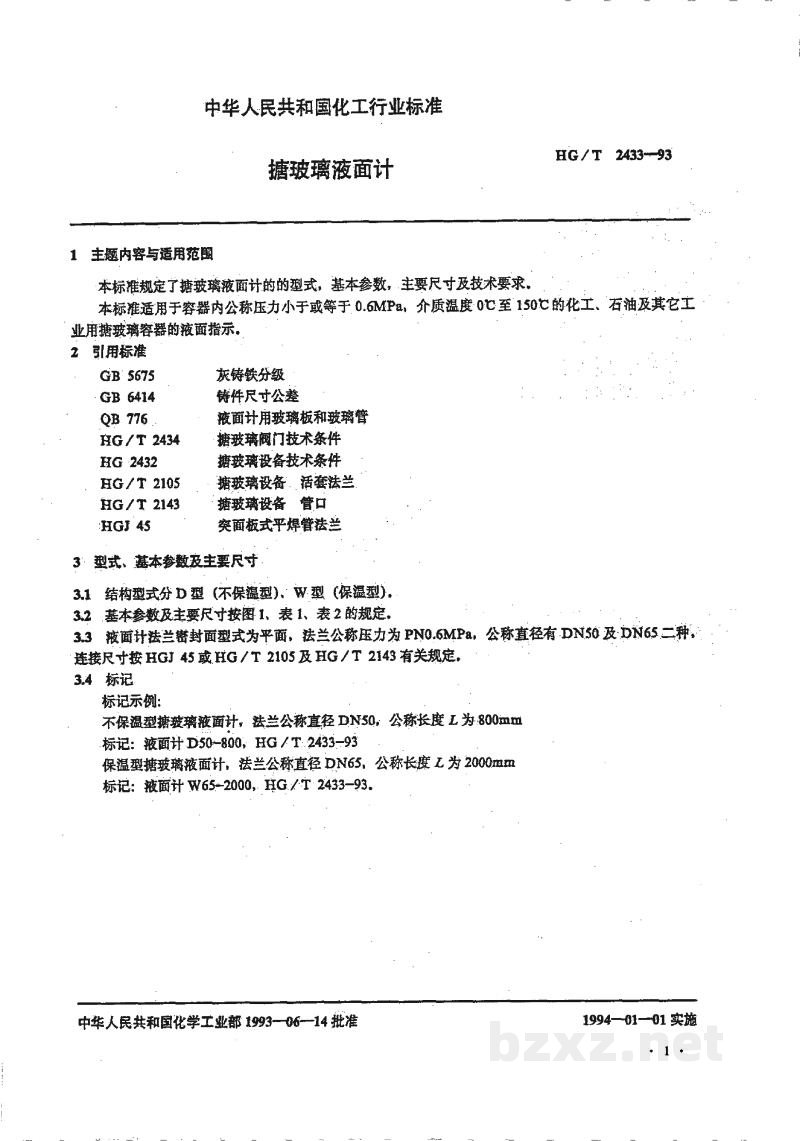

1   主题内容与适用范围

本标准规定了搪玻璃液面计的型式，基本参数，主要尺寸及技术要求。

本标准适用于容器内公称压力小于或等于0.6MPa、介质温度 0℃至 150℃的化工、石油及其它工业用搪玻璃容器的液面指示。

2   引用标准

3   型式、基本参数及主要尺寸

3.1  结构型式分 D 型（不保温型）、W 型（保温型）。

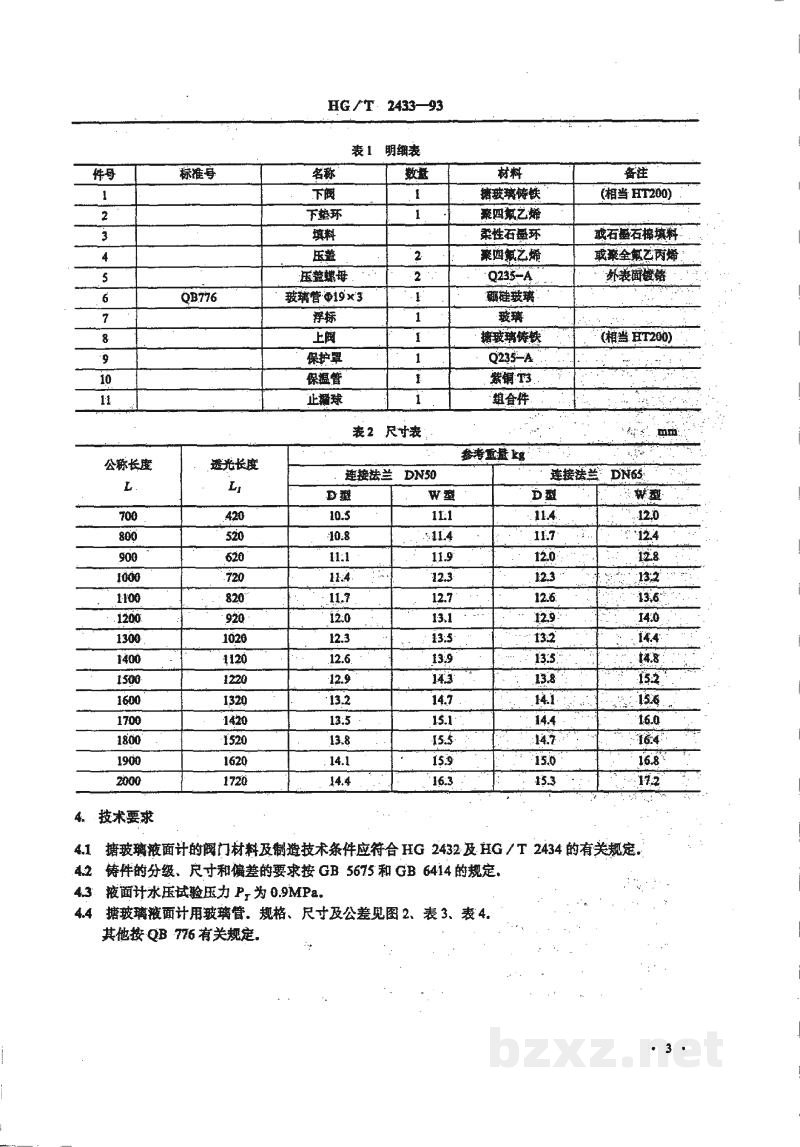

3.2  基本参数及主要尺寸按图 1、表 1、表 2 的规定。

3.3  液面计法兰密封面型式为平面，法兰公称压力为 PN0.6MPa，公称直径有 DN50 及 DN65 二种。连接尺寸按 HGJ 45 或 HG/T 2105 及 HG/T 2143 有关规定。

3.4  标记

标记示例：

不保温型搪玻璃液面计，法兰公称直径 DN50，公称长度 $L$ 为 800mm
标记：液面计 D50—800，HG/T 2433-93

保温型搪玻璃液面计，法兰公称直径 DN65，公称长度 $L$ 为 2000mm
标记：液面计 W65—2000，HG/T 2433-93。

中华人民共和国化学工业部 1993—06—14 批准 1994—01—01 实施

HG/T 2433-93

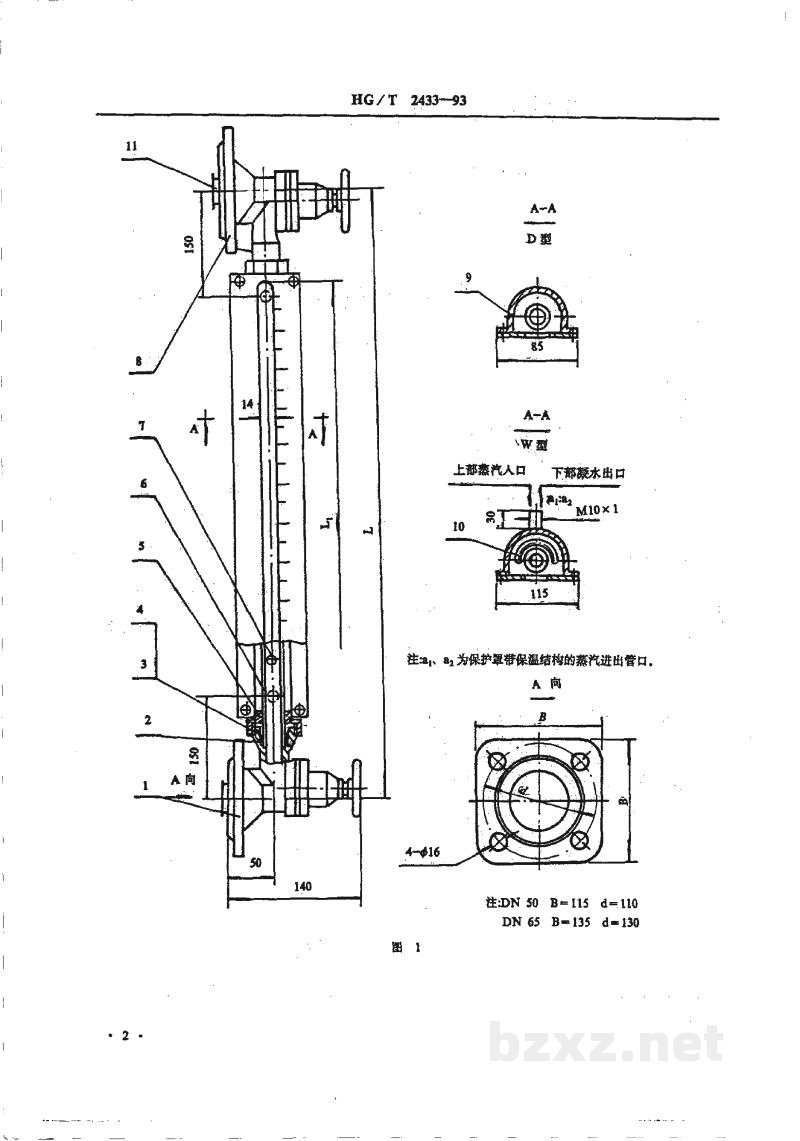

A-A D型

85

A-A W型

上部蒸汽入口 下部凝水出口

M10×1

115

注：a₁、a₂为保护罩带保温结构的蒸汽进出管口。

A向 B

d

4-φ16

图 1
