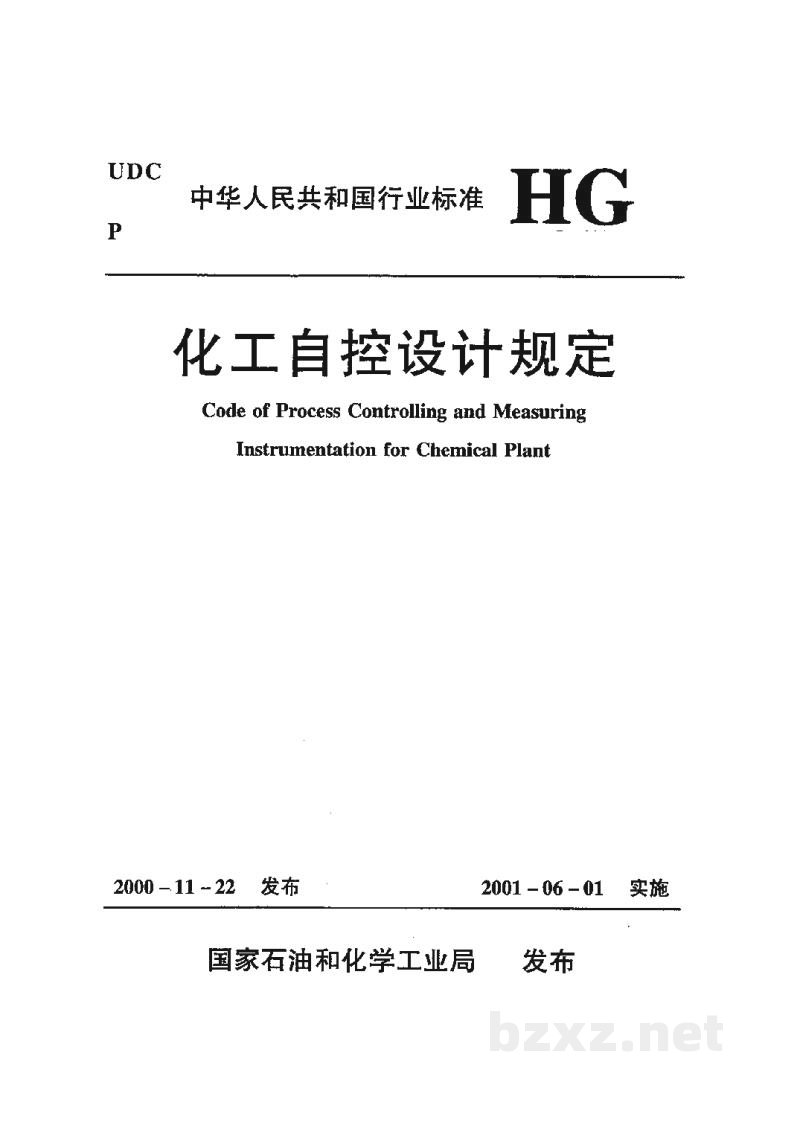

标准简介/下载UDC
P
中华人民共和国行业标准 HG/T 20507-2000
化工自控设计规定
Code of Process Controlling and Measuring
Instrumentation for Chemical Plant
| 2000-11-22 发布 | 2001-06-01 实施 |
国家石油和化学工业局 发布

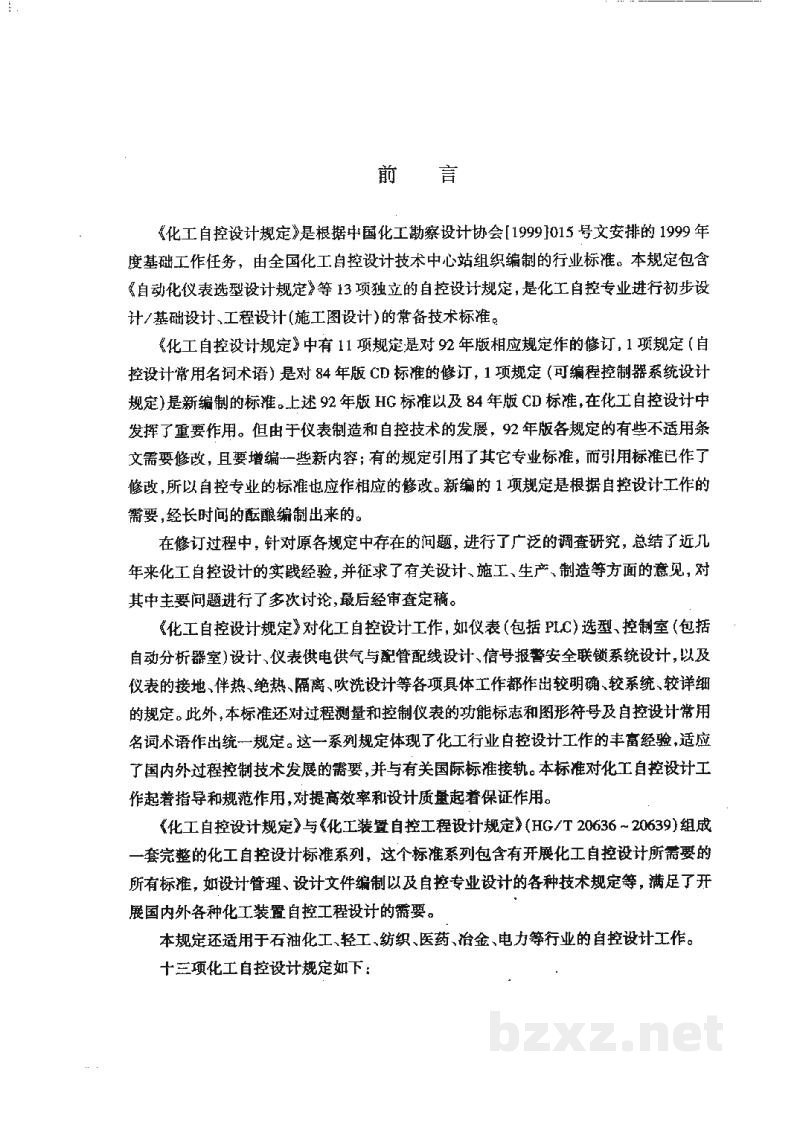

前 言
《化工自控设计规定》是根据中国化工勘察设计协会[1999]015号文安排的1999年度基础工作任务，由全国化工自控设计技术中心站组织编制的行业标准。本规定包含《自动化仪表选型设计规定》等13项独立的自控设计规定，是化工自控专业进行初步设计/基础设计、工程设计(施工图设计)的常备技术标准。
《化工自控设计规定》中有11项规定是对92年版相应规定的修订，1项规定（自控设计常用名词术语）是对84年版CD标准的修订，1项规定（可编程控制器系统设计规定）是新编制的标准。上述92年版HG标准以及84年版CD标准，在化工自控设计中发挥了重要作用。但由于仪表制造和自控技术的发展，92年版各规定的有些不适用条文需要修改，且要增编一些新内容；有的规定体现了其它专业标准，而引用标准已作了修改，所以自控专业的标准也应作相应的修改。新编的1项规定是根据自控设计工作的需要，经长时间的酝酿编制出来的。
在修订过程中，针对原各规定中存在的问题，进行了广泛的调查研究，总结了近年来化工自控设计的实践经验，并征求了有关设计、施工、生产、制造等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。
《化工自控设计规定》对化工自控设计工作，如仪表(包括PLC)选型、控制室(包括自动分析器室)设计、仪表供电供气与配管配线设计、信号报警安全联锁系统设计，以及仪表的接地、作热、绝热、隔离、吹洗设计等各项具体工作都作出较明确、较系统、较详细的规定。此外，本标准还对过程测量和控制仪表的功能标志和图形符号及自控设计常用名词术语作出统一规定。这一系列规定体现了化工行业自控设计工作的丰富经验，适应了国内外过程控制技术发展的需要，并与有关国际标准接轨。本标准对化工自控设计工作起着指导和规范作用，对提高效率和设计质量起着保证作用。
《化工自控设计规定》与《化工装置自控工程设计规定》(HG/T 20636~20639)组成一套完整的化工自控设计标准系列，这个标准系列包含有开展化工自控设计所需要的所有标准，如设计管理、设计文件编制以及自控专业设计的各种技术规定等，满足了开展国内外各种化工装置自控工程设计的需要。
本规定还适用于石油化工、轻工、纺织、医药、冶金、电力等行业的自控设计工作。

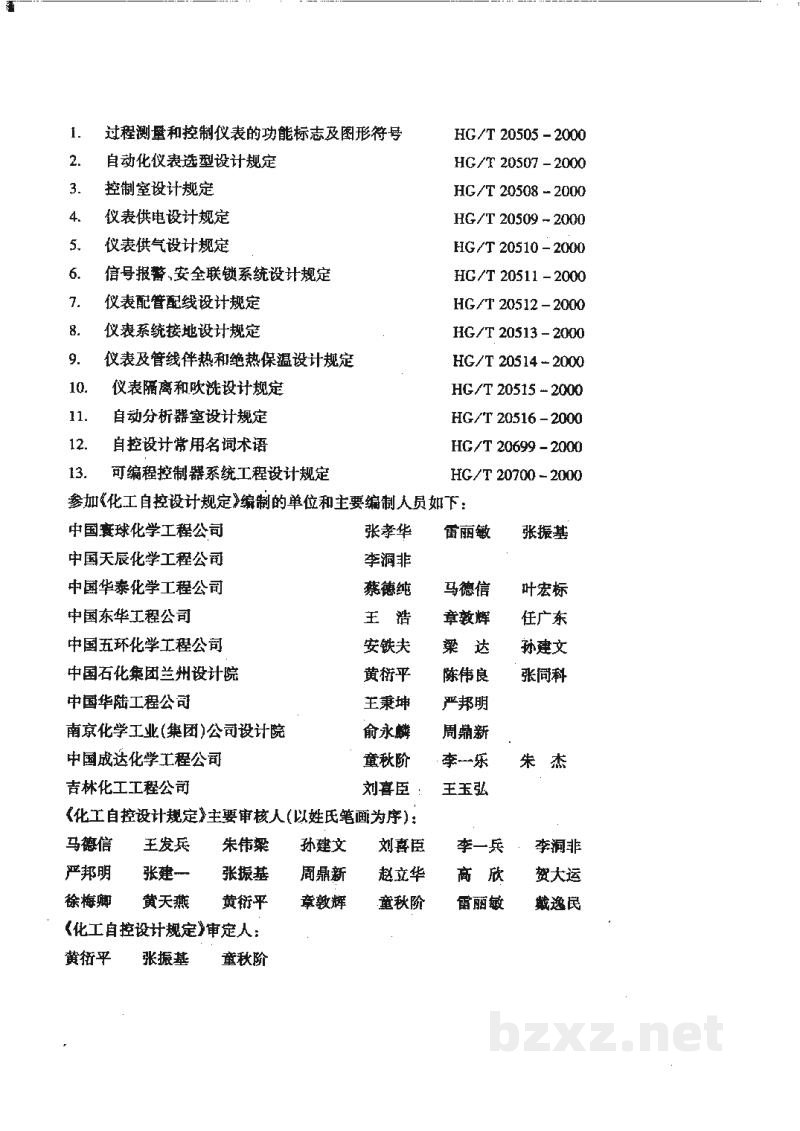

十三项化工自控设计规定如下：
1. 过程测量和控制仪表的功能标志及图形符号 HG/T 20505-2000
2. 自动化仪表选型设计规定 HG/T 20507-2000
3. 控制室设计规定 HG/T 20508-2000
4. 仪表供电设计规定 HG/T 20509-2000
5. 仪表供气设计规定 HG/T 20510-2000
6. 信号报警、安全联锁系统设计规定 HG/T 20511-2000
7. 仪表配管配线设计规定 HG/T 20512-2000
8. 仪表系统接地设计规定 HG/T 20513-2000
9. 仪表及管线伴热和绝热保温设计规定 HG/T 20514-2000
10. 仪表隔离和吹洗设计规定 HG/T 20515-2000
11. 自动分析室设计规定 HG/T 20516-2000
12. 自控设计常用名词术语 HG/T 20699-2000
13. 可编程控制器系统工程设计规定 HG/T 20700-2000
参加《化工自控设计规定》编制的单位和主要编制人员如下：
| 中国寰球化学工程公司 | 张李华 雷丽敏 张振基 |
| 中国天辰化学工程公司 | 李润非 |
| 中国华泰化学工程公司 | 蔡德纯 马德信 叶宏标 |
| 中国东华工程公司 | 王浩 章敦辉 任广东 |
| 中国五环化学工程公司 | 安铁夫 梁达 孙建文 |
| 中国石化集团兰州设计院 | 黄衍平 陈伟良 张同科 |
| 中国华陆工程公司 | 王秉坤 严邦明 |
| 南京化学工业（集团）公司设计院 | 俞永麟 周鼎新 |
| 中国成达化学工程公司 | 童秋阶 李一乐 朱杰 |
| 吉林化工工程公司 | 刘喜臣 王玉弘 |
《化工自控设计规定》主要审核人（以姓氏笔画为序）：
| 马德信 | 王发兵 | 朱伟梁 | 孙建文 | 刘喜臣 | 李一兵 | 李润非 |
| 严邦明 | 张建一 | 张振基 | 周鼎新 | 赵立华 | 高欣 | 贺大运 |
| 徐梅师 | 黄天燕 | 黄衍平 | 章敦辉 | 童秋阶 | 雷丽敏 | 戴逸民 |
《化工自控设计规定》审定人：
| 黄衍平 | 张振基 | 童秋阶 |
