中华人民共和国农业行业标准

NY 1494—2007

辊筒式天然橡胶初加工机械
安全技术要求

Roller-type machinery for primary processing of natural rubber——technical means for ensuring safety

前 言

本标准第3、4、7和第10章为强制性，其他为推荐性。

本标准由中华人民共和国农业部提出。

本标准由农业部热带作物机械及产品加工设备标准化分技术委员会归口。

本标准起草单位：农业部热带作物机械质量监督检验测试中心。

本标准主要起草人：王金丽、黄晖、邓干然、李明。

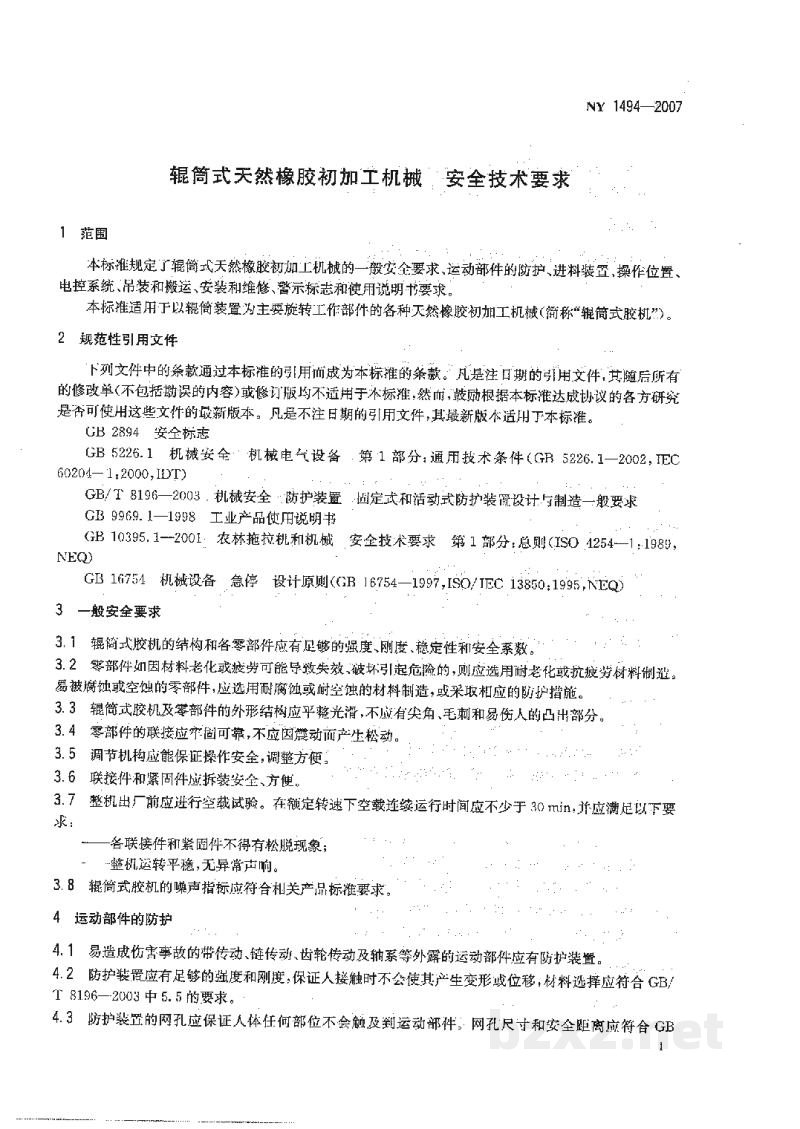

辊筒式天然橡胶初加工机械 安全技术要求

1 范围

本标准规定了辊筒式天然橡胶初加工机械的一般安全要求、运动部件的防护、进料装置、操作位置、电控系统、吊装和搬运、安装与维修、警示标志和使用说明书要求。

本标准适用于以辊筒装置为主要旋转工作部件的各种天然橡胶初加工机械（简称“辊筒式胶机”）。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准；然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 2894 安全标志

GB 5226.1 机械安全 机械电气设备 第1部分：通用技术条件（GB 5226.1—2002, IEC 60204-1:1, 2000, IDT）

GB/T 8196—2003 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求

GB 9969.1—1998 工业产品使用说明书

GB 16395.1—2001 农林拖拉机和机械 安全技术要求 第1部分：总则（ISO 4254-1:1, 1989, NEQ）

GB 16754 机械设备 急停 设计原则（GB 16754—1997, ISO/TEC 13850:1995, NEQ）

3 一般安全要求

3.1 辊筒式胶机的结构和各零部件应有足够的强度、刚度、稳定性和安全系数。

3.2 零部件如因材料老化或疲劳可能导致失效、破坏引起危险的，则应选用耐老化或抗疲劳材料制造。易被腐蚀或空蚀的零部件，应选用耐腐蚀或耐空蚀的材料制造，或采取相应的防护措施。

3.3 辊筒式胶机及零部件的外形结构应平整光滑，不应有尖角、毛刺和易伤人的凸出部分。

3.4 零部件的连接应牢固可靠，不应因震动而产生松动。

3.5 调节机构应能保证操作安全，调整方便。

3.6 联接件和紧固件应拆装安全、方便。

3.7 整机出厂前应进行空载试验。在额定转速下空载连续运行时间应不少于30 min，并应满足以下要求：

• 各联接件和紧固件不得有松脱现象；
• 整机运转平稳，无异异常声响。

3.8 辊筒式胶机的噪声指标应符合相关产品标准要求。

4 运动部件的防护

4.1 易造成伤害事故的带传动、链传动、齿轮转动及轴系等外露的运动部件应有防护装置。

4.2 防护装置应有足够的强度和刚度，保证人接触时不会使其产生变形或位移；材料选择应符合GB/T 8196—2003中5.5的要求。

4.3 防护装置的网孔应保证人体任何部位不会触及到运动部件。网孔尺寸和安全距离应符合GB
