【国家标准】 植物保护机械　诱虫板

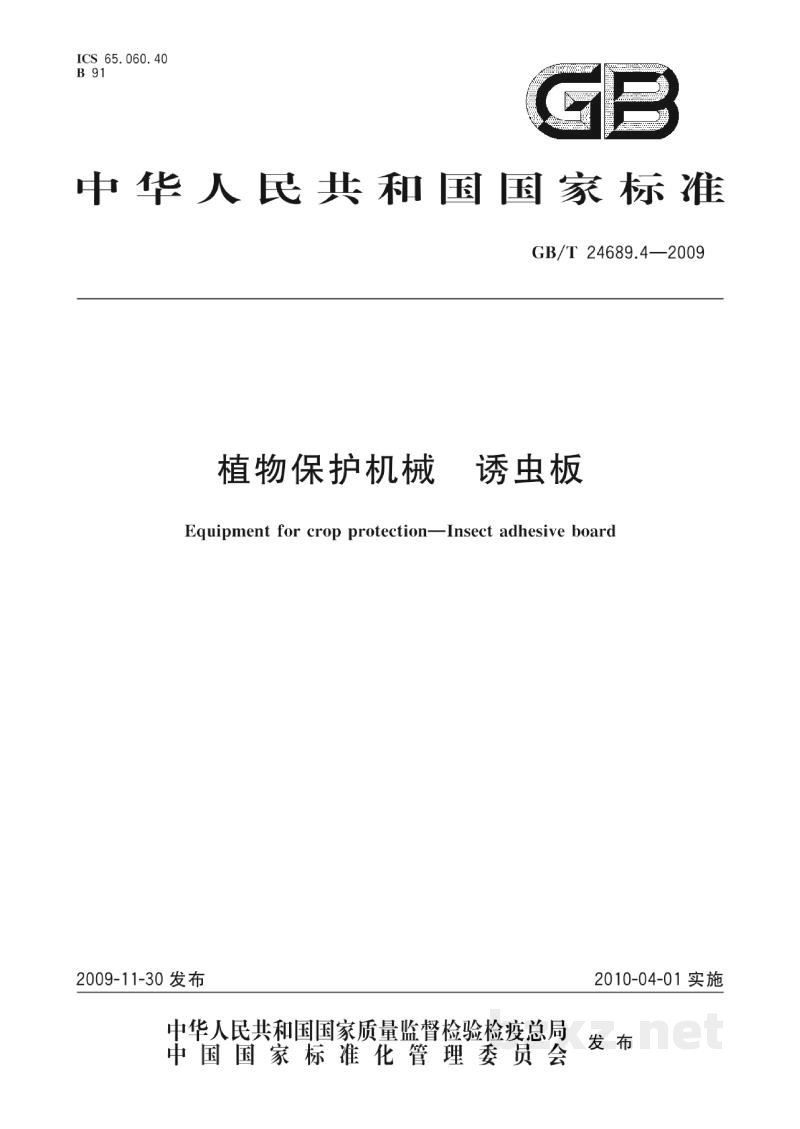

中华人民共和国国家标准

GB/T 24689.4—2009

植物保护机械  诱虫板

Equipment for crop protection—Insect adhesive board

2009-11-30 发布 2010-04-01 实施

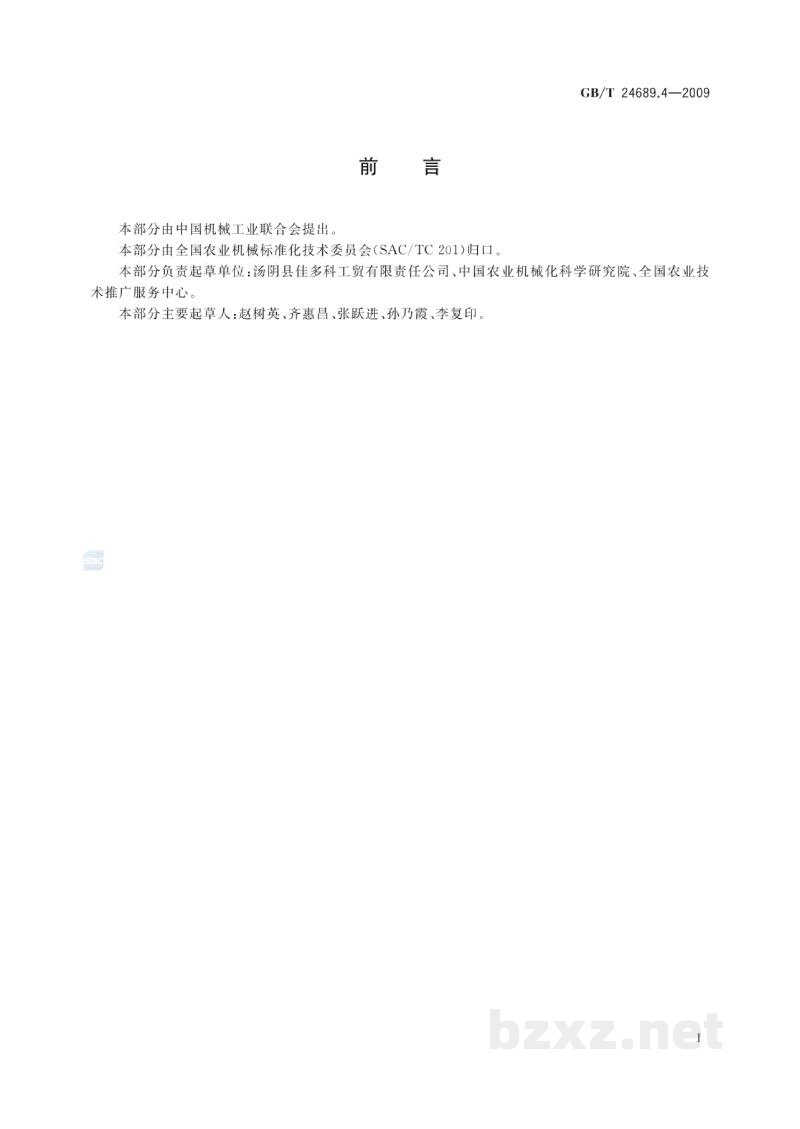

前 言

本部分由中国机械工业联合会提出。

本部分由全国农业机械标准化技术委员会(SAC/TC 201)归口。

本部分负责起草单位：汤阴县佳多科工贸有限责任公司、中国农业机械化科学研究院、全国农业技术推广服务中心。

本部分主要起草人：赵树英、齐惠昌、张跃进、孙乃霞、李复印。

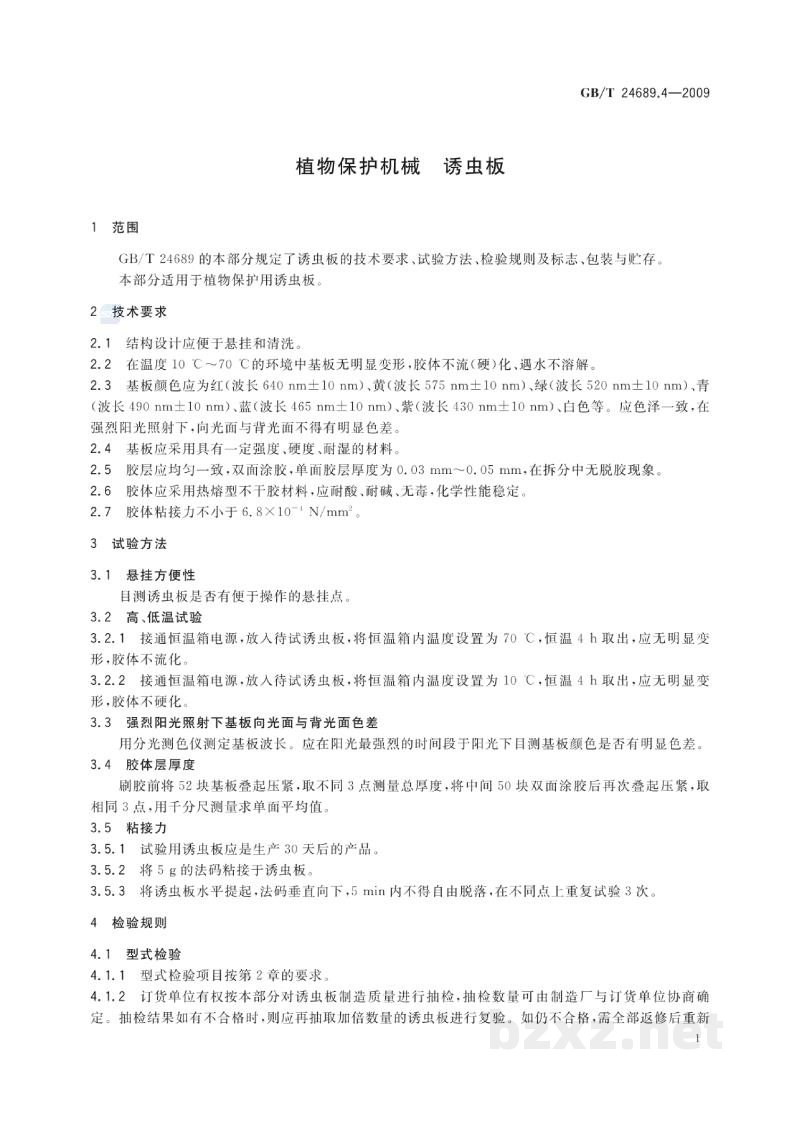

植物保护机械 诱虫板

1 范围

GB/T 24689的本部分规定了诱虫板的技术要求、试验方法、检验规则及标志、包装与贮存。

本部分适用于植物保护用诱虫板。

2 技术要求

2.1  结构设计应便于悬挂和清洗。

2.2  在温度10℃～70℃的环境中基板无明显变形，胶体不流（硬）化、遇水不溶解。

2.3  基板颜色应为红（波长640 nm±10 nm）、黄（波长575 nm±10 nm）、绿（波长520 nm±10 nm）、青（波长490 nm±10 nm）、蓝（波长465 nm±10 nm）、紫（波长430 nm±10 nm）、白色等。应色泽一致，在强烈阳光照射下，向光面与背光面不得有明显色差。

2.4  基板应采用具有一定强度、硬度、耐湿的材料。

2.5  胶层应均匀一致，双面涂胶，单面胶层厚度为0.03 mm～0.05 mm，在拆分中无脱胶现象。

2.6  胶体应采用热熔型不干胶材料，应耐酸、耐碱、无毒，化学性能稳定。

2.7  胶体粘接力不小于 $6.8 \times 10^{-4}$ N/mm²。

3 试验方法

3.1  悬挂方便性

目测诱虫板是否有便于操作的悬挂点。

3.2  高、低温试验

3.2.1  接通恒温箱电源，放入待试诱虫板，将恒温箱内温度设置为70℃，恒温4 h取出，应无明显变形，胶体不流化。

3.2.2  接通恒温箱电源，放入待试诱虫板，将恒温箱内温度设置为10℃，恒温4 h取出，应无明显变形，胶体不硬化。

3.3  强烈阳光照射下基板向光面与背光面色差

用分光测色仪测定基板波长。应在阳光最强烈的时间段于阳光下目测基板颜色是否有明显色差。

3.4  胶体层厚度

剥胶前将52块基板叠起压紧，取不同3点测量总厚度，将中间50块双面涂胶后再次叠起压紧，取相同3点，用千分尺测量求单面平均值。

3.5  粘接力

3.5.1  试验用诱虫板应是生产30天后的产品。

3.5.2  将5 g的砝码粘精于诱虫板。

3.5.3  将诱虫板水平提起，砝码垂直向下，5 min内不得自由脱落，在不同点上重复试验3次。

4 检验规则

4.1  型式检验

4.1.1  型式检验项目按第2章的要求。

4.1.2  订货单位有权按本部分对诱虫板制造质量进行抽检，抽检数量可由制造厂与订货单位协商确定。抽检结果如有不合格时，则应再抽取加倍数量的诱虫板进行复验。如仍不合格，需全部修复后重新
