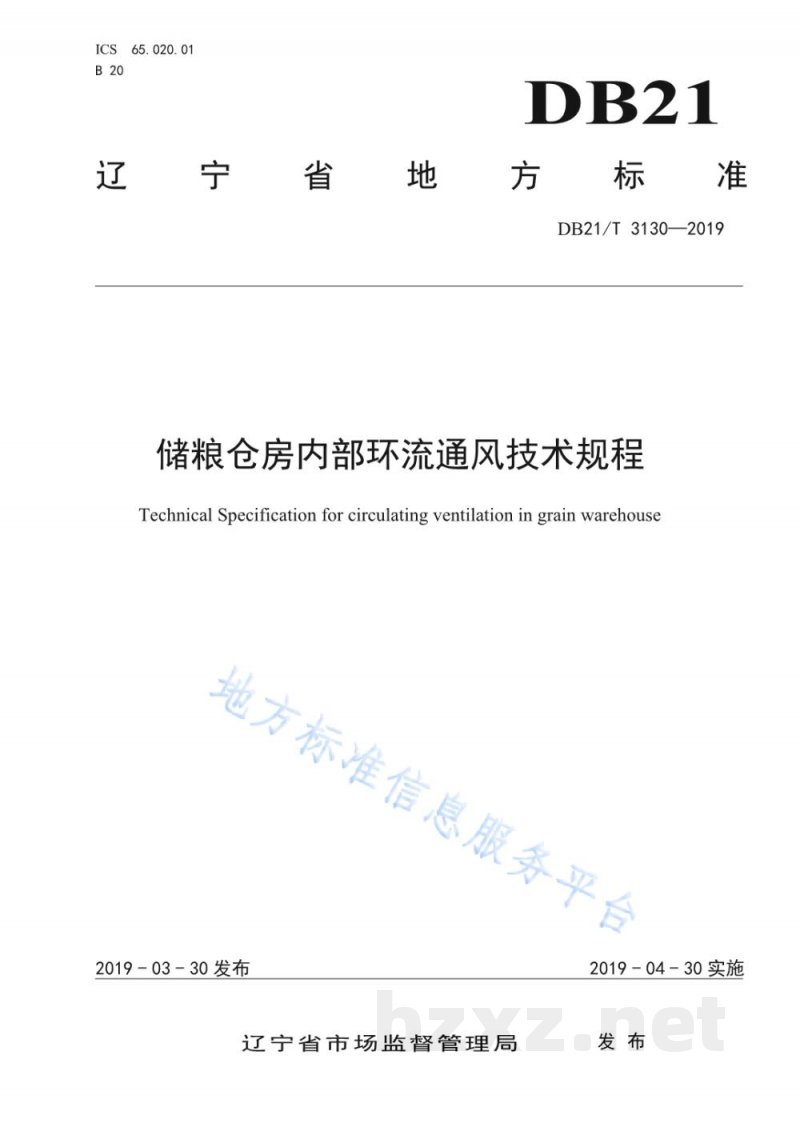

【地方标准】 储粮仓房内部环流通风技术规程

DB21/T3130—2019
储粮仓房内部环流通风技术规程
Technical Specification for circulating ventilation in grain warehouse

ICS65.020.01
发布日期：2019-03-30
实施日期：2019-04-30
管理部门：辽宁省市场监督管理局

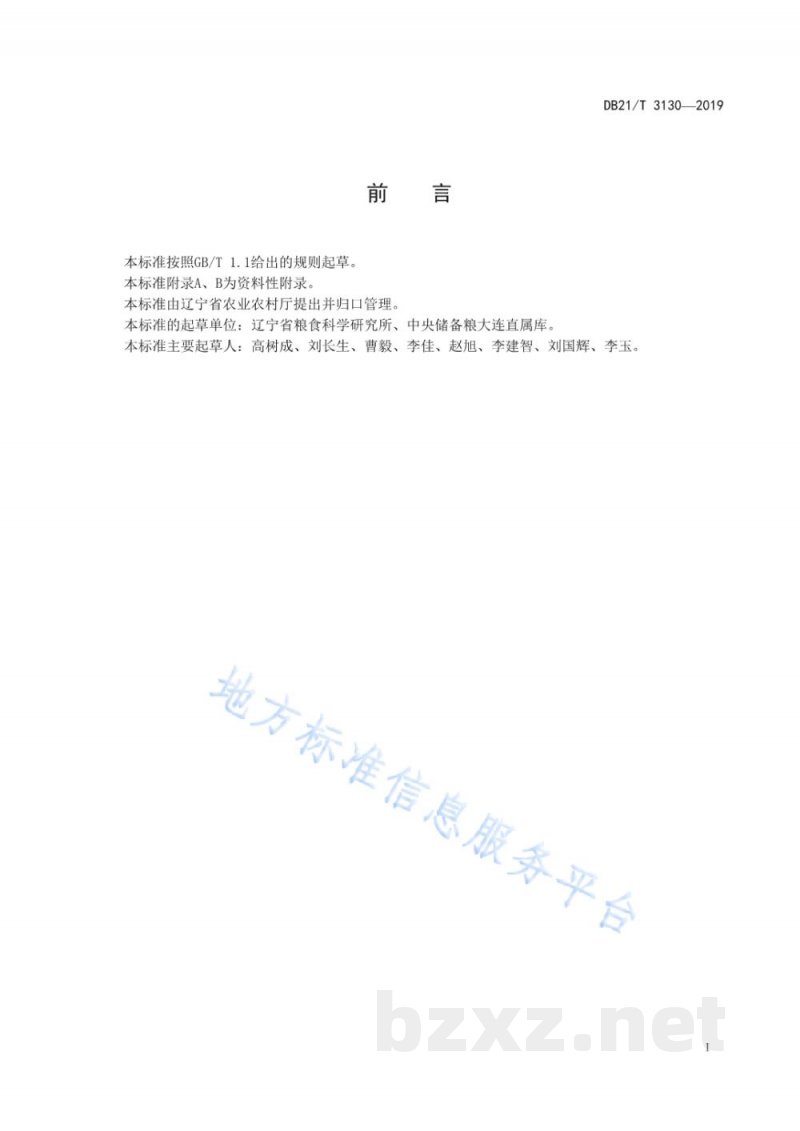

前言
本标准按照GB/T 1.1给出的规则起草。本标准附录A、B为资料性附录。
本标准由辽宁省农业农村厅提出并归口管理。本标准的起草单位：辽宁省粮食科学研究所、中央储备粮大连直属库。
本标准主要起草人：高树成、刘长生、曹毅、李佳、赵旭、李建智、刘国辉、李玉。

1 范围
本标准规定了储粮仓房内部环流通风储粮技术的术语和定义、基本要求、环流通风系统的设计与安装、操作与管理等。本标准适用于在隔热性能良好的房式仓、浅圆仓内原粮的环流通风控温储藏。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 5491 粮食、油料检验扦样、分样法
GB 5009.3 食品安全国家标准 食品中水分的测定
GB 7521 低压成套开关设备和控制设备
GB 50243 通风与空调工程施工质量验收规范
GB 50264 工业设备及管道绝热工程设计规范
GB/T 26882 粮食储藏粮情测控系统
GB/T 29890 粮油储藏技术规范
LS 1207 粮食仓库机电设备安装技术规程
LS/T 1202 储粮机械通风技术规程
JB/T 10563 一般用途离心通风机技术条件

3 术语和定义
下列术语和定义适用于本标准。
3.1 环流通风系统 (circulating ventilation system)：安装在储粮仓房上可以对仓房内粮食进行环流通风，实现均衡粮温和防止粮堆上层或局部粮温过高的设备设施系统，主要由通风道（含空气分配器）、环流管道及隔热材料、环流风机及隔热材料、环流风机配电及控制系统等部分组成。
3.2 环流通风技术 (circulating ventilation technology)：夏季通过运行储粮仓房的环流通风系统，让仓内空间及粮堆内部空气循环流动，把粮堆中下部位的低温空气运送到仓内空间及粮堆上层等温度较高部位，控制或减缓上层粮温升高的安全储粮技术。

4 基本要求
4.1 仓房及配套设施要求

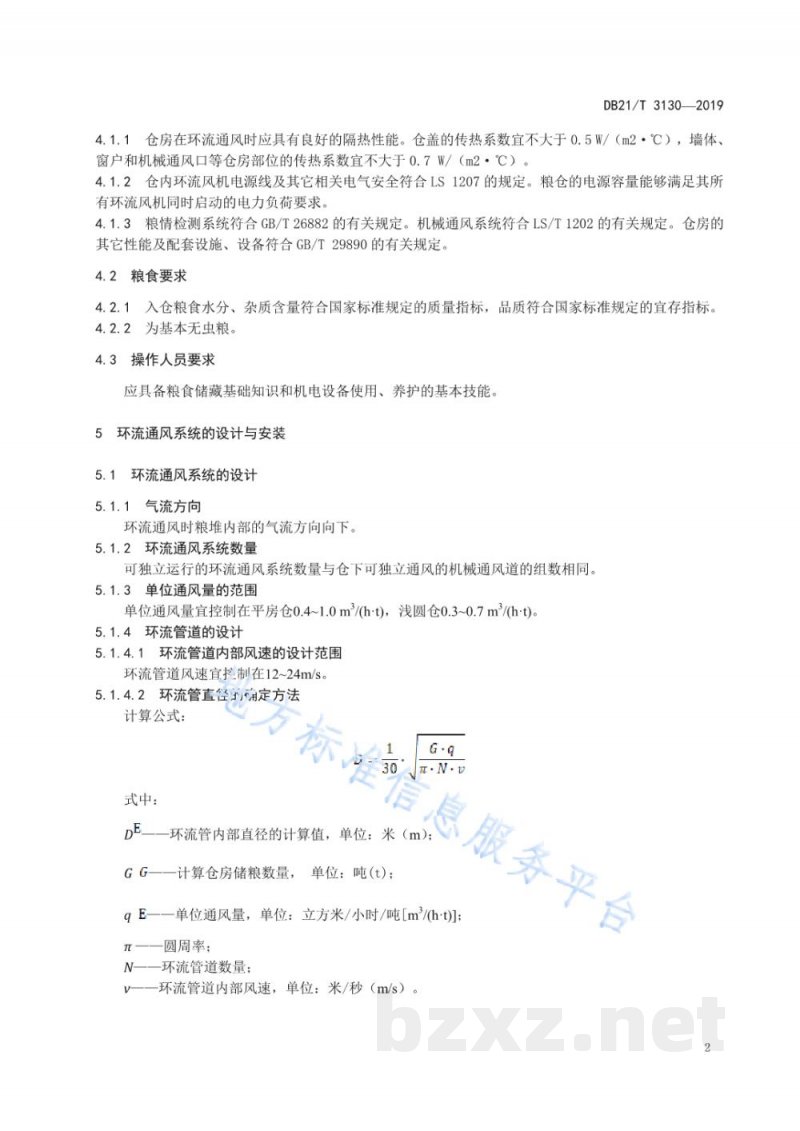

4.1.1 仓房在环流通风时应具有良好的隔热性能。仓盖的传热系数宜不大于0.5 W/(m²·℃)，墙体窗户和机械通风口等仓房部位的传热系数宜不大于0.7 W/(m²·℃)。
4.1.2 仓内环流风机电源线及其它相关电气安全符合LS 1207的规定。粮仓的电源容量能够满足其所有环流风机同时启动的电力负荷要求。
4.1.3 粮情检测系统符合GB/T 26882的有关规定。机械通风系统符合LS/T 1202的有关规定。仓房的其它性能及配套设施、设备符合GB/T 29890的有关规定。
4.2 粮食要求
4.2.1 入仓粮食水分、杂质含量符合国家标准规定的质量指标，品质符合国家标准规定的宜存指标。
4.2.2 为基本无虫粮。
4.3 操作人员要求
应具备粮食储藏基础知识和机电设备使用、养护的基本技能。

5 环流通风系统的设计与安装
5.1 环流通风系统的设计
5.1.1 气流方向
环流通风时粮堆内部的气流方向向下。
5.1.2 环流通风系统数量
可独立运行的环流通风系统数量与仓下可独立通风的机械通风道的组数相同。
5.1.3 单位通风量的范围
单位通风量宜控制在平房仓0.4~1.0 m³/(h·t)，浅圆仓0.3~0.7 m³/(h·t)。
5.1.4 环流管道的设计
5.1.4.1 环流管道内部风速的设计范围
环流管道风速宜控制在12~24 m/s。
5.1.4.2 环流管直径确定方法
计算相关参数如下：
$D$ — 环流管内部直径的计算值，单位：米（m）；
$G$ — 计算仓房储粮数量，单位：吨（t）；
$q$ — 单位通风量，单位：立方米/小时/吨 [m³/(h·t)]；
$pi$ — 圆周率；
$N$ — 环流管道数量；
$V$ — 环流管道内部风速，单位：米/秒（m/s）。

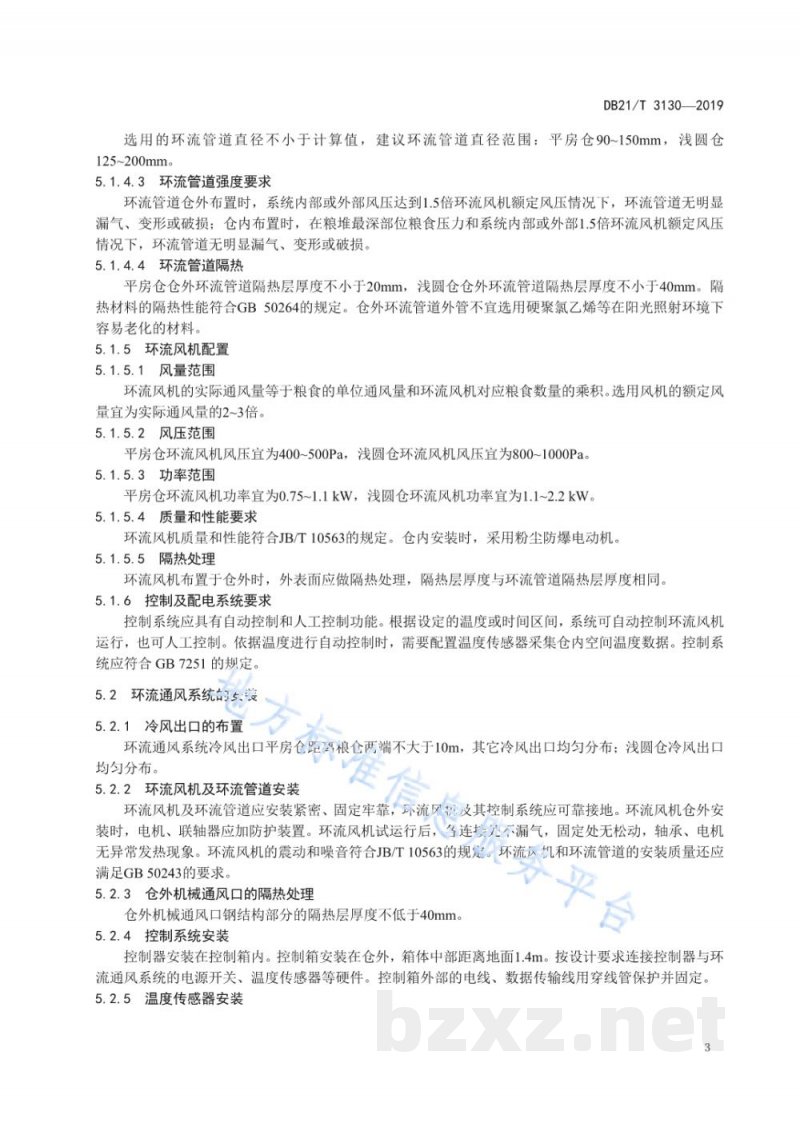

选用的环流管道直径不小于计算值，建议环流管道直径范围：平房仓90~150mm，浅圆仓125~200mm。
5.1.4.3 环流管道强度要求
环流管道仓外布置时，系统内部或外部风压达到1.5倍环流风机额定风压情况下，环流管道无明显漏气、变形或破损；仓内布置时，在粮堆最深部位粮食压力和系统内部或外部1.5倍环流风机...
