【国家标准】 电解去毛刺机床　第2部分：参数

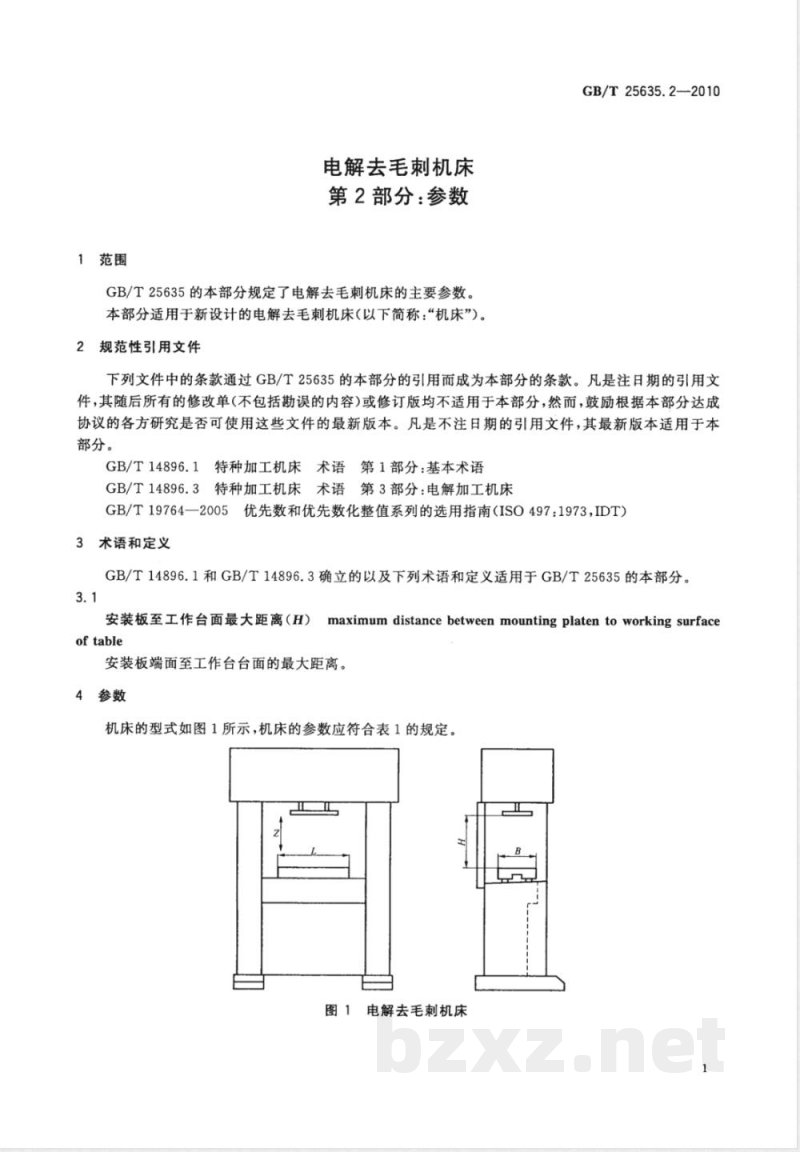

中华人民共和国国家标准 GB/T 25635.2—2010 电解去毛刺机床 第 2 部分：参数 Electrochemical deburring machines — Part 2: Parameters 2010-12-01发布 2011-03-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 25635《电解去毛刺机床》分为两个部分： —— 第1部分：精度检验； —— 第2部分：参数。 本部分为GB/T 25635的第2部分。 请注意本部分的某些内容有可能涉及专利。本部分的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本部分起草单位：苏州电加工机床研究所。 本部分主要起草人：傅初森、于志三、王应。 1 范围 GB/T 25635的本部分规定了电解去毛刺机床的主要参数。本部分适用于新设计的电解去毛刺机床（以下简称“机床”）。 2 规范性引用文件 下列文件中的条款通过GB/T 25635的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 14896.1 特种加工机床术语 第1部分：基本术语 GB/T 14896.3 特种加工机床术语 第3部分：电解加工机床 GB/T 19764—2005 优先数和优先数化整值系列的选用指南（ISO 497:1973, IDT） 3 术语和定义 GB/T 14896.1和GB/T 14896.3确立的以及下列术语和定义适用于GB/T 25635的本部分。 3.1 安装板至工作台面最大距离（H） maximum distance between mounting platen to working surface 安装板端面至工作台台面的最大距离。 4 参数 机床的型式如图1所示，机床的参数应符合表1的规定。 图1 电解去毛刺机床 表1 电解去毛刺机床参数表 | 参数项目 | 工作台面宽度 B/mm | 工作台面长度 L/mm | 最大工件质量/kg | Z轴行程/mm | 安装板至工作台面最大距离 H/mm | | :--- | :--- | :--- | :--- | :--- | :--- | | 参数值 | 160, 250, 320, 400, 500, 630, 800, 1000 | 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 3000 | 25, 50, 100, 200, 400, 800 | 160, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600 | 100, 125, 160, 200, 250, 320, 400, 500, 630, 800 | 注：机床设计中，需选用大于或小于表中规定的参数值时，应按GB/T 19764—2005表1中R10数系（公比为1.25）向两端延伸。
