【国家标准】 硼铁 硫含量的测定 红外线吸收法

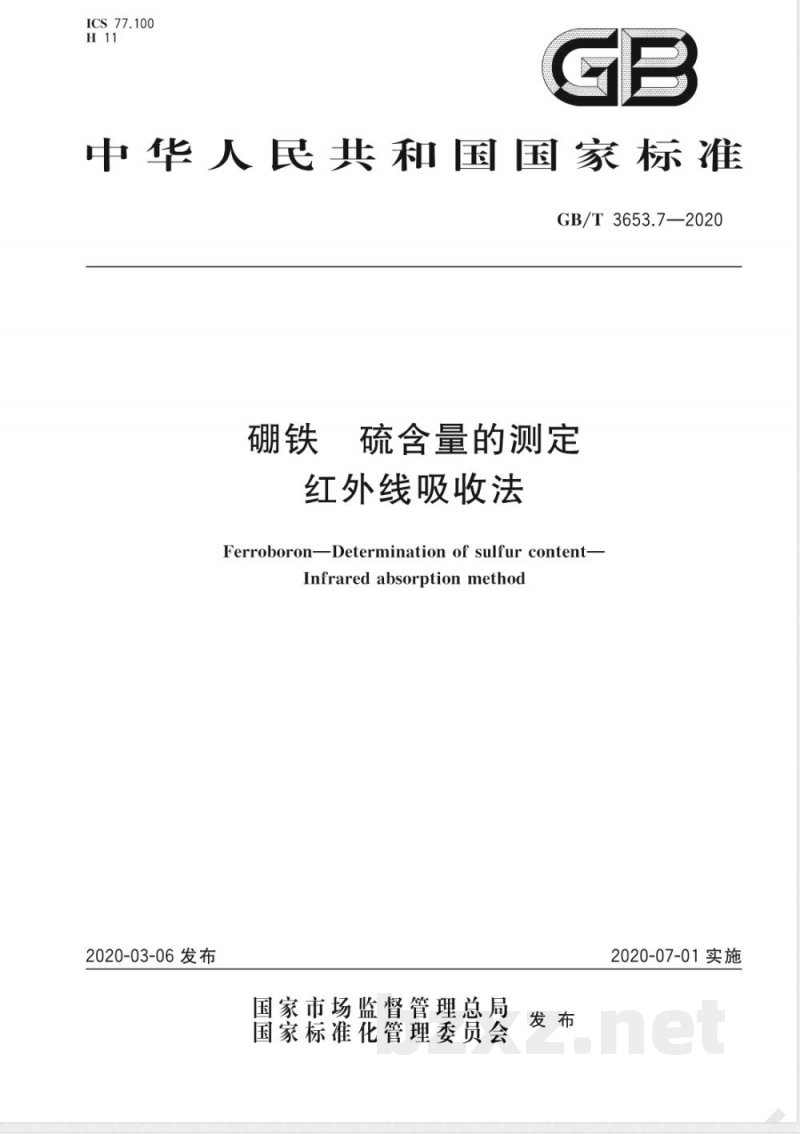

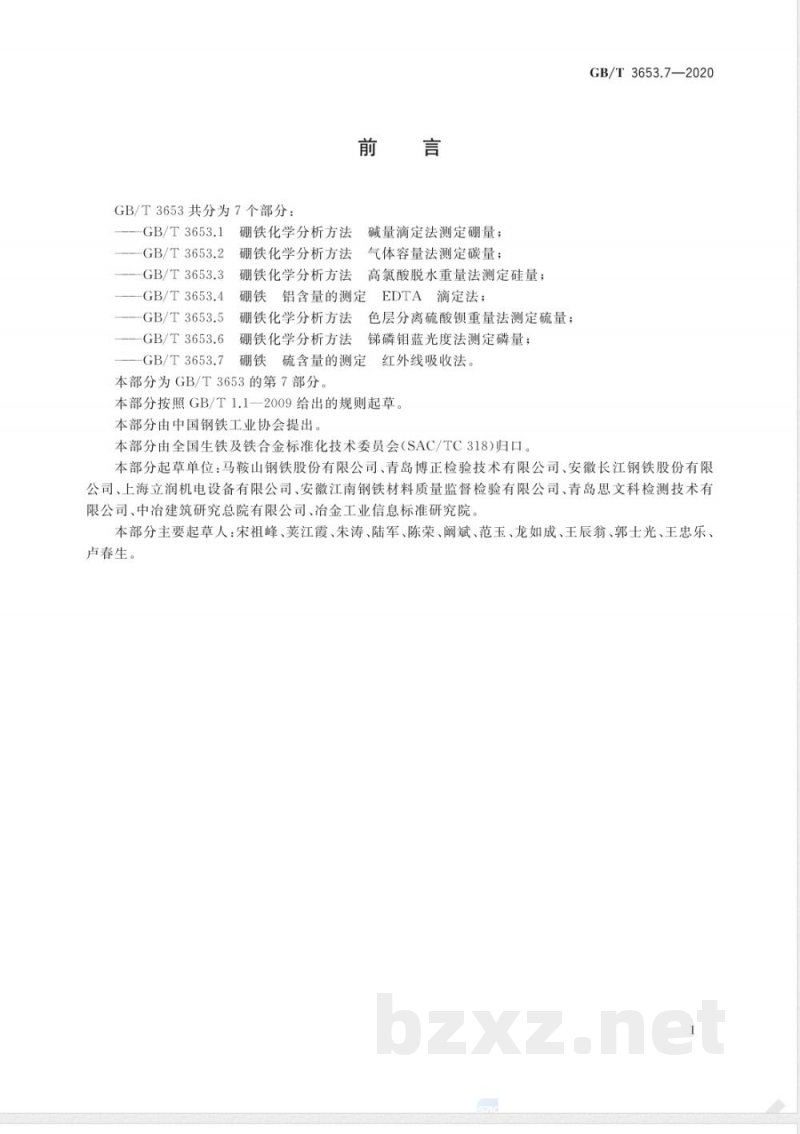

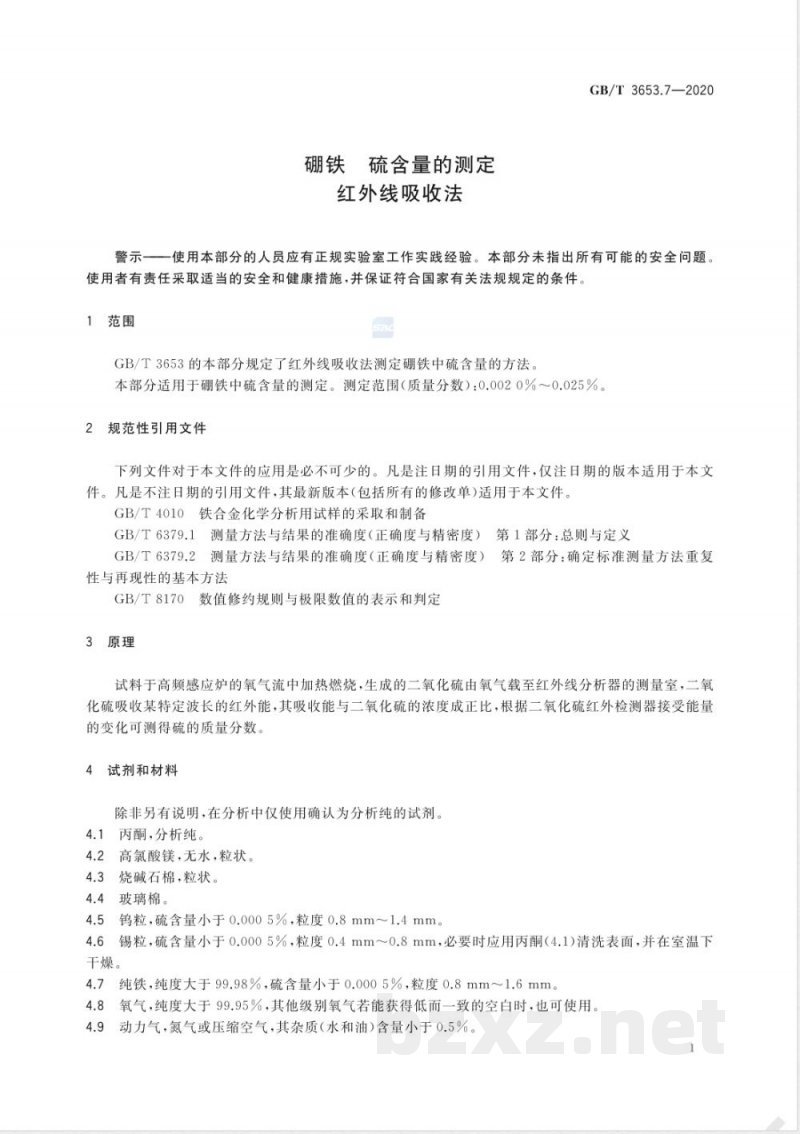

ICS 77.120.50 H24 中华人民共和国国家标准 GB/T 5168—2020（代替 GB/T 5168—2008） 钛及钛合金高低倍组织检验方法 Microstructure and macrostructure examination for titanium and titanium alloys 2020-03-06发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-02-01实施 ICS 77.100 H11 中华人民共和国国家标准 GB/T 3653.7—2020 硼铁 硫含量的测定 红外线吸收法 Ferroboron — Determination of sulfur content — Infrared absorption method 2020-03-06发布 国家市场监督管理总局 国家标准化管理委员会 发布 2020-07-01实施 GB/T 3653共分为7个部分： GB/T 3653.1 硼铁化学分析方法 去碱量滴定法测定硼量； GB/T 3653.2 硼铁化学分析方法 气体容量法测定碳量； GB/T 3653.3 硼铁化学分析方法 高氯酸脱水重量法测定硅量； GB/T 3653.4 硼铁铝含量的测定 EDTA滴定法； GB/T 3653.5 硼铁化学分析方法 色层分离硫酸钡重量法测定硫量； GB/T 3653.6 硼铁化学分析方法 锑磷钼蓝光度法测定磷量； GB/T 3653.7 硼铁硫含量的测定 红外线吸收法。 本部分为GB/T 3653的第7部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由中国钢铁工业协会提出，由全国生铁及铁合金标准化技术委员会（SAC/TC318）归口。 起草单位：马鞍山钢铁股份有限公司、青岛博正检验技术有限公司、安徽长江钢铁股份有限公司、上海立润机电设备有限公司、安徽江南钢铁材料质量监督检验有限公司、青岛思文科检测技术有限公司、中冶建筑研究总院有限公司、冶金工业信息标准研究院。 主要起草人：宋祖峰、荚江霞、朱涛、陆军、陈荣、阙斌、范玉、龙如成、王辰翁、郭士光、王忠乐、卢春生。 1 范围 本部分规定了采用红外线吸收法测定硼铁中硫含量的方法，适用于硼铁中硫含量的测定，测定范围（质量分数）：0.0020%～0.025%。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 4010 铁合金化学分析用试样的采取和制备； GB/T 6379.1 测量方法与结果的准确度（正确度与精密度）第1部分：总则与定义； GB/T 6379.2 测量方法与结果的准确度（正确度与精密度）第2部分：确定标准测量方法重复性与再现性的基本方法； GB/T 8170 数值修约规则与极限数值的表示和判定。 3 原理 试料在高频感应炉的氧气流中加热燃烧生成二氧化硫，氧气将其载入红外线分析器测量室。二氧化硫对特定波长红外能产生吸收，其吸收值与浓度成正比，通过红外检测器能量变化计算硫含量。 4 试剂和材料 除非另有说明，分析中使用分析纯试剂： 丙酮； 高氯酸镁（无水，粒状）； 烧碱石棉（粒状）； 玻璃棉； 钨粒（硫含量<0.0005%，0.8mm～1.4mm）； 锡粒（硫含量<0.0005%，0.4mm～0.8mm，可用丙酮清洗并干燥）； 纯铁（纯度>99.98%，硫含量<0.0005%，0.8mm～1.6mm）； 氧气（纯度>99.95%）； 动力气（氮气或压缩空气，杂质水油<0.5%）； 陶瓷坩埚（23mm×23mm或25mm×25mm，1050℃以上灼烧并干燥保存）。 5 仪器及设备 红外线吸收定硫仪（灵敏度1.0×10⁻⁶），用于硫含量测定，装置由高频燃烧与红外检测系统组成。
