【国家标准】 镁及镁合金铸锭纯净度检验方法

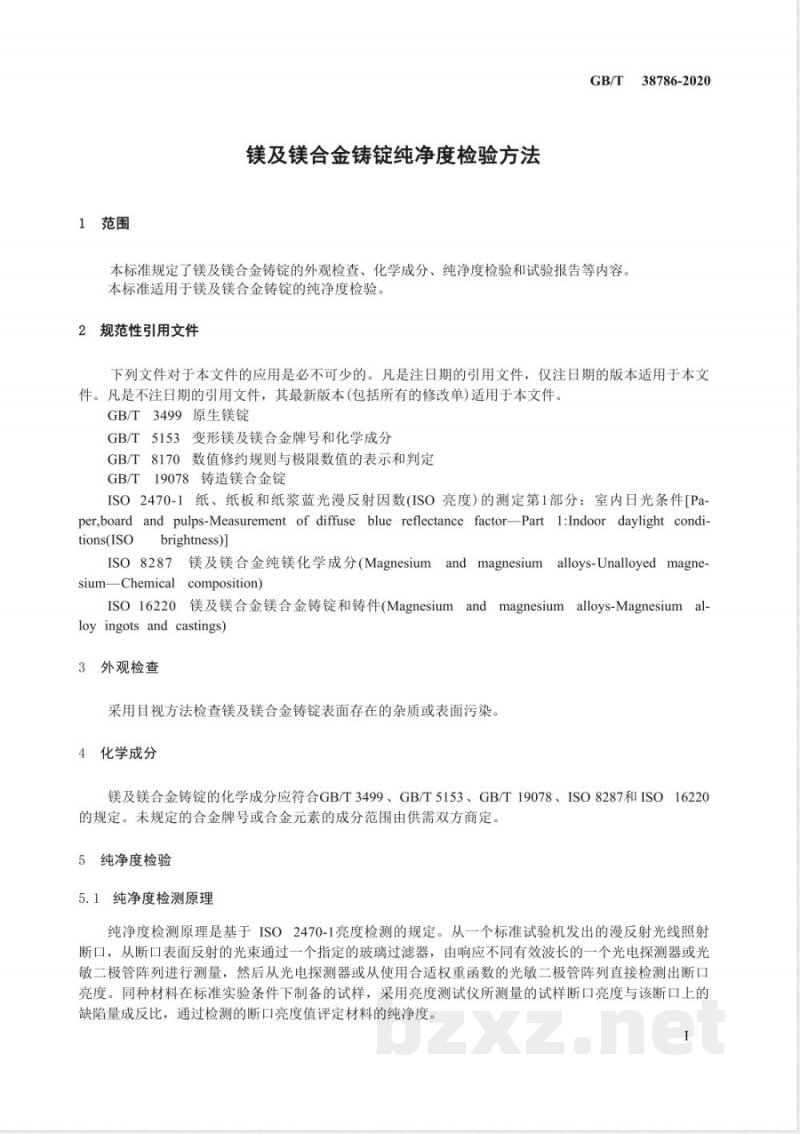

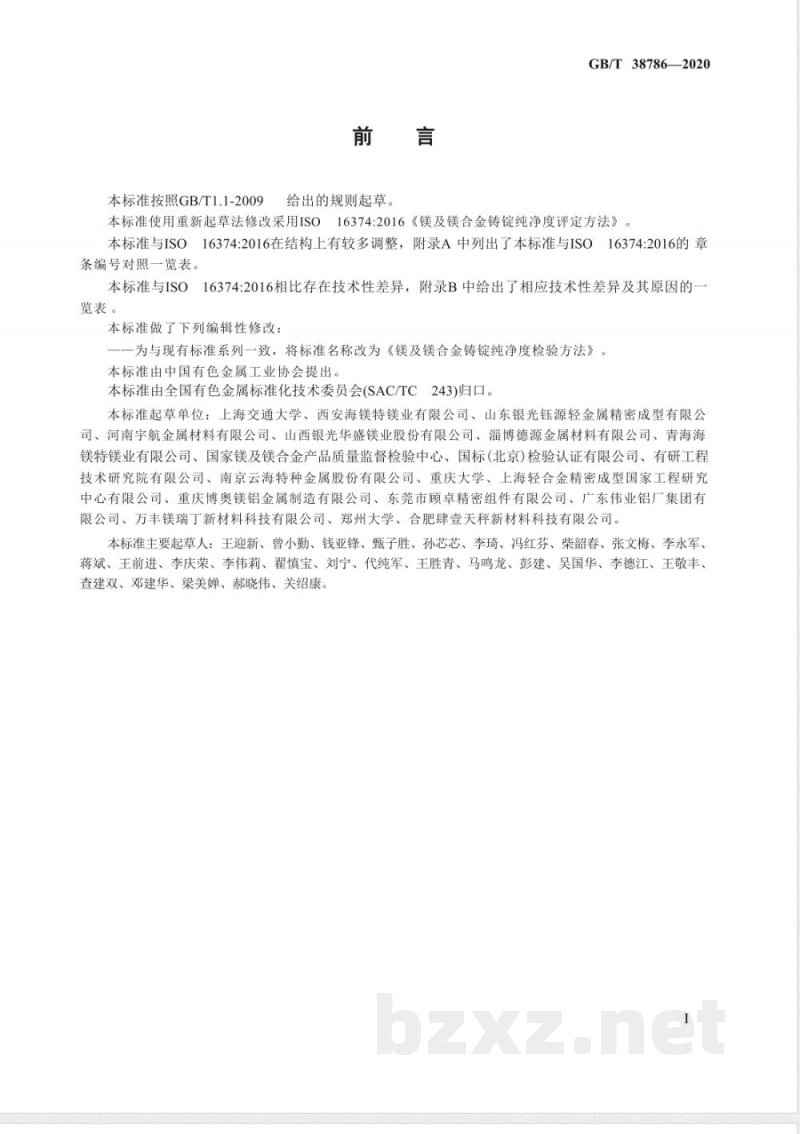

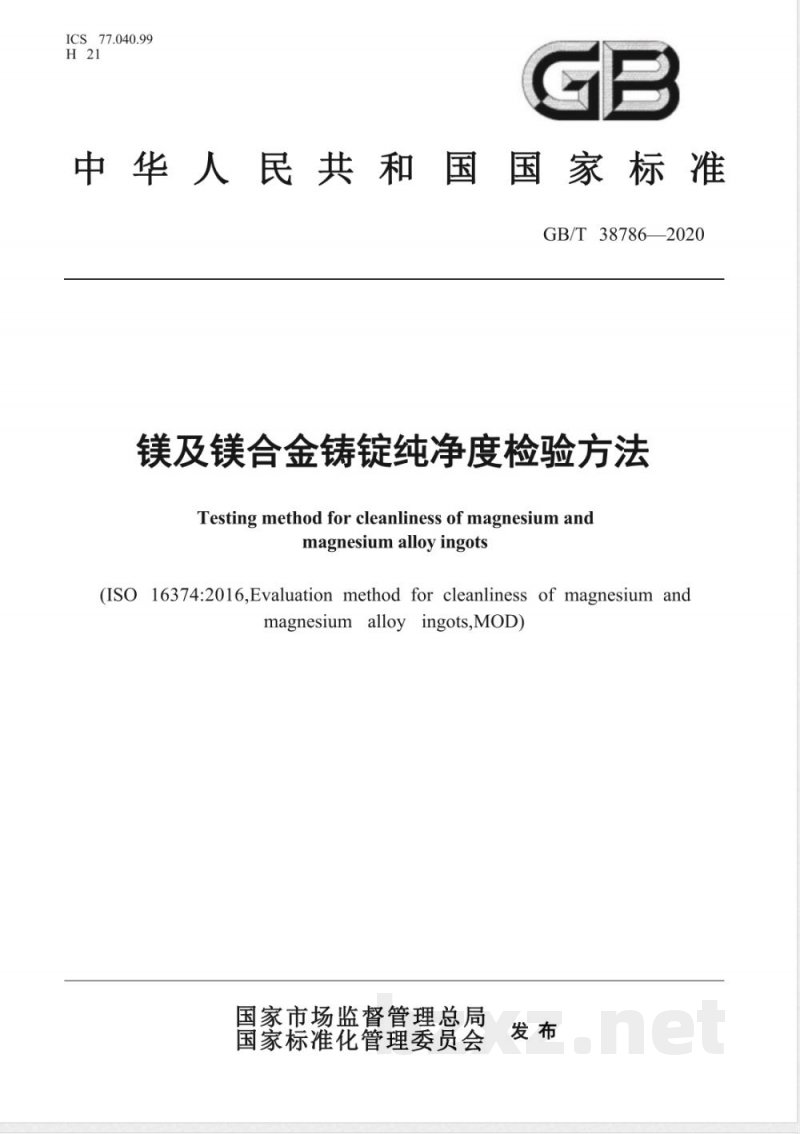

ICS 77.040.99 H21 GB 中华人民共和国国家标准 GB/T 38786—2020 镁及镁合金铸锭纯净度检验方法 Testing method for cleanliness of magnesium and magnesium alloy ingots (ISO 16374:2016, Evaluation method for cleanliness of magnesium and magnesium alloy ingots, MOD) 国家市场监督管理总局 国家标准化管理委员会 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准使用重新起草法修改采用ISO 16374:2016《镁及镁合金铸锭纯净度评定方法》。本标准与ISO 16374:2016在结构上有较多调整，附录A中列出了本标准与ISO 16374:2016的章条编号对照一览表。本标准与ISO 16374:2016相比存在技术性差异，附录B中给出了相应技术性差异及其原因一览表。本标准做了下列编辑性修改：为与现有标准系列一致，将标准名称改为《镁及镁合金铸锭纯净度检验方法》。 本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位包括：上海交通大学、西安海镁特镁业有限公司、山东银光钰源轻金属精密成型有限公司、河南宇航金属材料有限公司、山西银光华盛镁业股份有限公司、淄博德源金属材料有限公司、青海海镁特镁业有限公司、国家镁及镁合金产品质量监督检验中心、国标（北京）检验认证有限公司、有研工程技术研究院有限公司、南京云海特种金属股份有限公司、重庆大学、上海轻合金精密成型国家工程研究中心有限公司、重庆博奥镁铝金属制造有限公司、东莞市顾卓精密组件有限公司、广东伟业铝厂集团有限公司、万丰镁瑞丁新材料科技有限公司、郑州大学、合肥肆壹天秤新材料科技有限公司。 本标准主要起草人包括：王迎新、曾小勤、钱亚锋、甄子胜、孙芯芯、李琦、冯红芬、柴韶春、张文梅、李永军、蒋斌、王前进、李庆荣、李伟莉、翟慎宝、刘宁、代纯军、王胜青、马鸣龙、彭建、吴国华、李德江、王敬丰、查建双、邓建华、梁美婵、郝晓伟、关绍康。 1 范围 本标准规定了镁及镁合金铸锭的外观检查、化学成分、纯净度检验和试验报告等内容。 本标准适用于镁及镁合金铸锭的纯净度检验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 3499 原生镁锭 GB/T 5153 变形镁及镁合金牌号和化学成分 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 19078 铸造镁合金锭 ISO 2470-1 纸、纸板和纸浆蓝光漫反射因数（ISO亮度）的测定 第1部分：室内日光条件 ISO 8287 镁及镁合金纯镁化学成分 ISO 16220 镁及镁合金铸锭和铸件 3 外观检查 采用目视方法检查镁及镁合金铸锭表面存在的杂质或表面污染。 4 化学成分 镁及镁合金铸锭的化学成分应符合GB/T 3499、GB/T 5153、GB/T 19078、ISO 8287和ISO 16220的规定。未规定的合金牌号或合金元素的成分范围由供需双方商定。 5 纯净度检验 5.1 纯净度检测原理 纯净度检测原理基于ISO 2470-1亮度检测规定。从标准试验机发出的漫反射光线照射断口，断口反射光经指定滤光系统，由光电探测器或光敏二极管阵列测量。通过检测断口亮度评定材料纯净度。同种材料在标准条件下制备的试样，其断口亮度与缺陷量成反比。 5.2 仪器设备 5.2.1 试样加工设备：车床或铣床。 5.2.2 取样模具：采用钢或铸铁制造，内腔表面应无气孔、锈迹及残渣。
