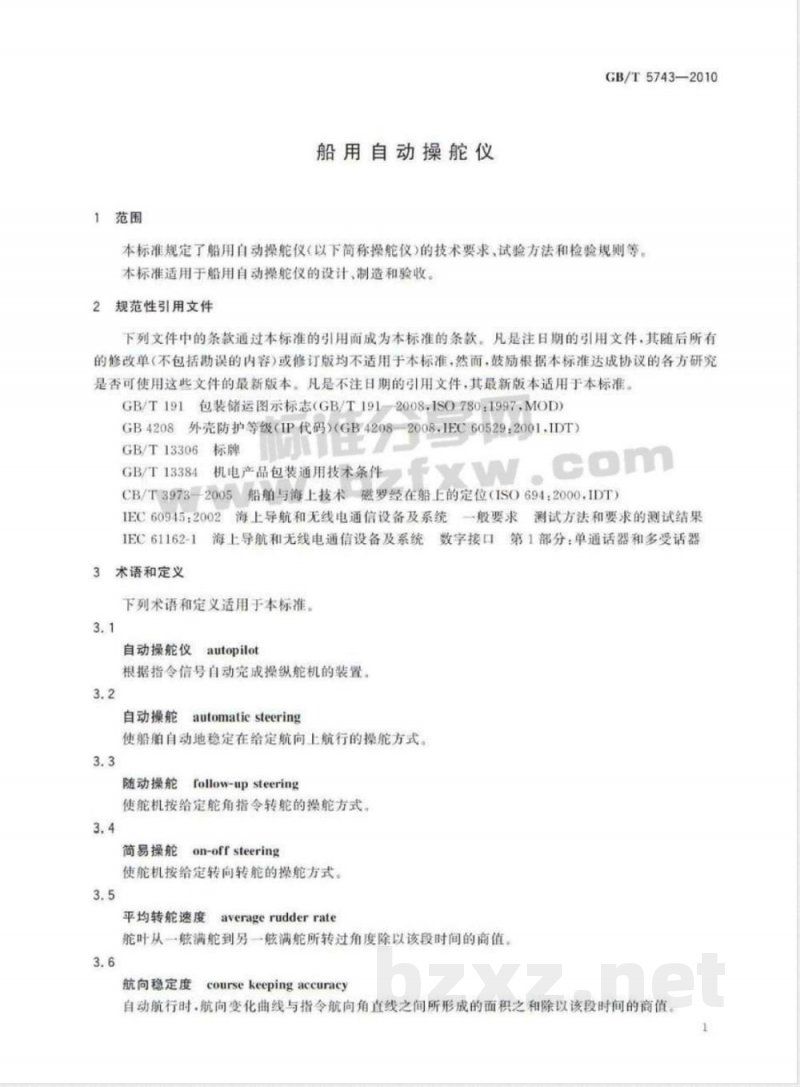

ICS 47.020.70 GB 中华人民共和国国家标准 GB/T 5743—2010 代替 GB/T 5743—1994 船用自动操舵仪 Marine autopilot 2010-09-02 发布 2010-12-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准代替 GB/T 5743—1994《船用自动操舵仪通用技术条件》。 本标准与 GB/T 5743—1994 相比主要变化如下： 1. 标准名称由“船用自动操舵仪通用技术条件”改为“船用自动操舵仪”； 2. 编排格式按 GB/T 1.1—2000 作了修改； 3. 增加了设计章节（4.4）； 4. 增加了接口要求（4.6）； 5. 修改了报警要求［4.3.6.1 b）、4.3.6.3］； 6. 删除了可靠性要求； 7. 删除了霉菌要求。 本标准由中国船舶工业集团公司提出。 本标准由全国海洋船标准化技术委员会航海仪器分技术委员会（SAC/TC12/SC5）归口。 本标准起草单位：九江中船仪表有限责任公司。 本标准主要起草人：于福岭、王维军、丁华、肖宁、段德智、张洪斌、郭玉芳。 本标准所代替标准的历次版本发布情况为： GB/T 5743—1985； GB/T 5743—1994。 1 范围 本标准规定了船用自动操舵仪（以下简称操舵仪）的技术要求、试验方法和检验规则等。 本标准适用于船用自动操舵仪的设计、制造和验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191 包装储运图示标志（GB/T 191—2008，ISO 780:1997，MOD） GB 4208 外壳防护等级（IP代码）（GB 4208—2008，IEC 60529:2001，IDT） GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 CB/T 3973—2005 船舶与海上技术 磁罗经在船上的定位（ISO 694:2000，IDT） IEC 60945:2002 海上导航和无线电通信设备及系统 一般要求、测试方法和要求的测试结果 IEC 61162-1 海上导航和无线电通信设备及系统 数字接口 第1部分：单通话器和多受话器 3 术语和定义 下列术语和定义适用于本标准。 3.1 自动操舵仪 autopilot 根据指令信号自动完成操纵舵机的装置。 3.2 自动操舵 automatic steering 使船舶自动地稳定在给定航向上航行的操舵方式。 3.3 随动操舵 follow-up steering 使舵机按给定舵角指令转舵的操舵方式。 3.4 简易操舵 on-off steering 使舵机按给定转向转舵的操舵方式。 3.5 平均转舵速度 average rudder rate 舵叶从一舷满舵到另一舷满舵所转过角度除以该段时间的商值。 3.6 航向稳定度 course keeping accuracy 自动航行时航向变化曲线与指令航向角直线之间所形成的面积之和除以该段时间的商值。 3.7 自动操舵灵敏度 automatic steering sensitivity 自动操舵时，在系统正常工作条件下使操舵仪末级元件动作的最小偏航值。 3.8 随动操舵灵敏度 follow-up steering sensitivity 随动操舵时，在系统正常工作条件下，使操舵仪末级元件动作的最小给定舵角值。 3.9 天气调节装置 weather regulation unit 自动操舵时能根据天气条件调整航向灵敏度的装置。 3.10 舵角复示值 rudder angle feedback value 指操舵仪上舵角接收机的复示值。 4 要求 4.1 组成 自动操舵仪至少应包括下列装置： a）航向信号处理器，包括航向指示器； b）航向预置装置； c）自动操舵装置； d）调节装置； e）转换装置（带操舵状态指示器）； f）符合本标准的报警装置。 4.2 外观 4.2.1 设备外观不应出现涂覆层脱落、龟裂、零件变形和锈蚀等现象。 4.2.2 零部件不应受到机械损伤和破坏，紧固件不应松动和脱落。 4.3 功能 4.3.1 操舵控制装置 操舵仪若有一个以上操舵控制装置时，应满足： a）应有能选择操舵控制装置投入运行的措施，并有明显的标记； b）各操舵控制装置应有防止同时操纵操舵装置动力设备的措施； c）各操舵控制装置的操舵方向应一致，向左转动舵轮或旋钮时为操左舵，向右转动舵轮或旋钮时为操右舵。 4.3.2 双套操舵选择 操舵仪如与互为备用的操舵系统配合使用时，应具有相应的选择与切换功能。
