【其他行业标准】 防割手套用超高分子量聚乙烯长丝

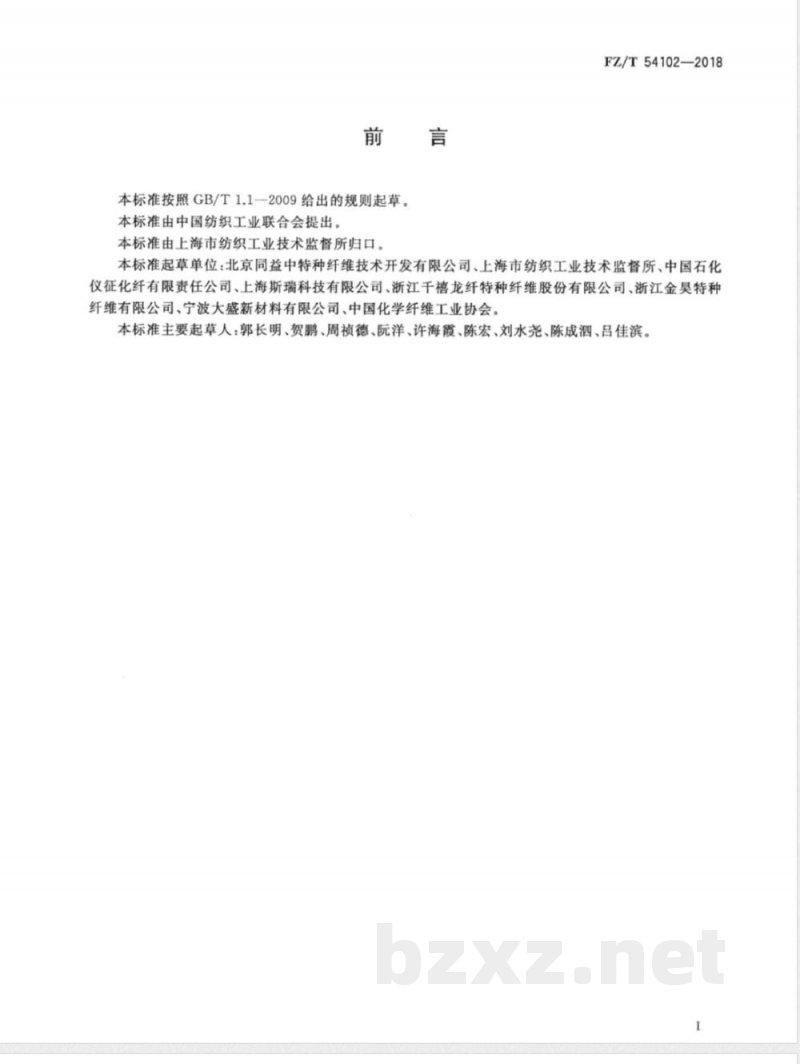

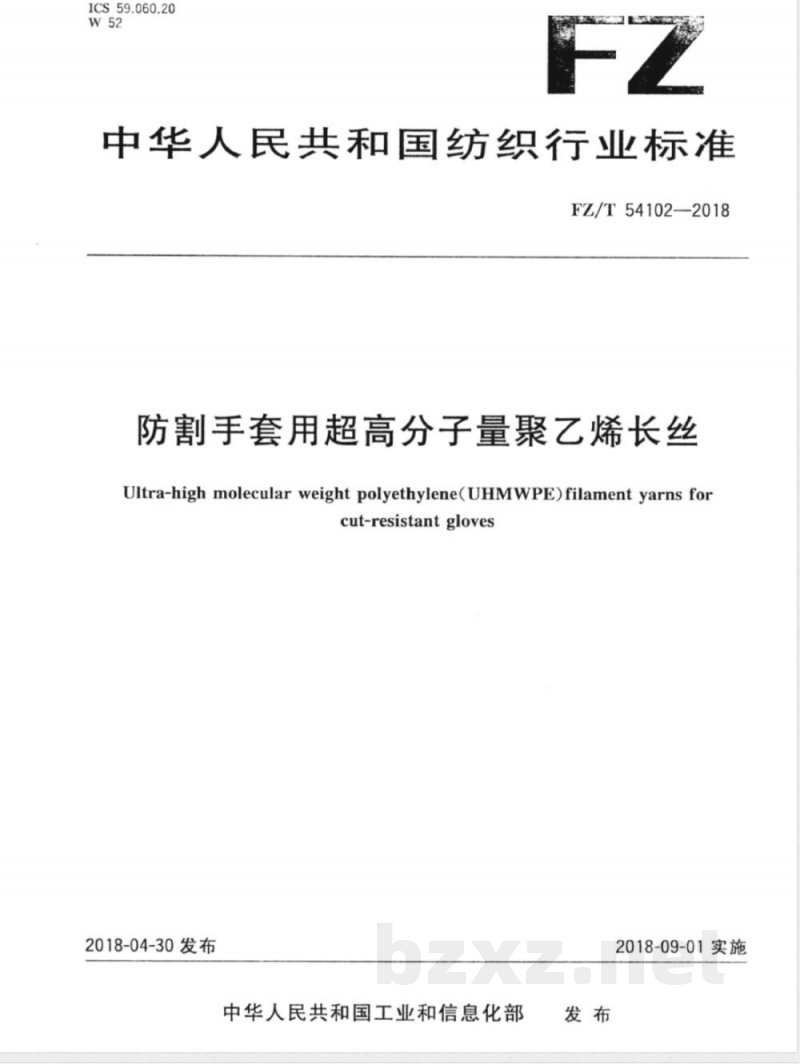

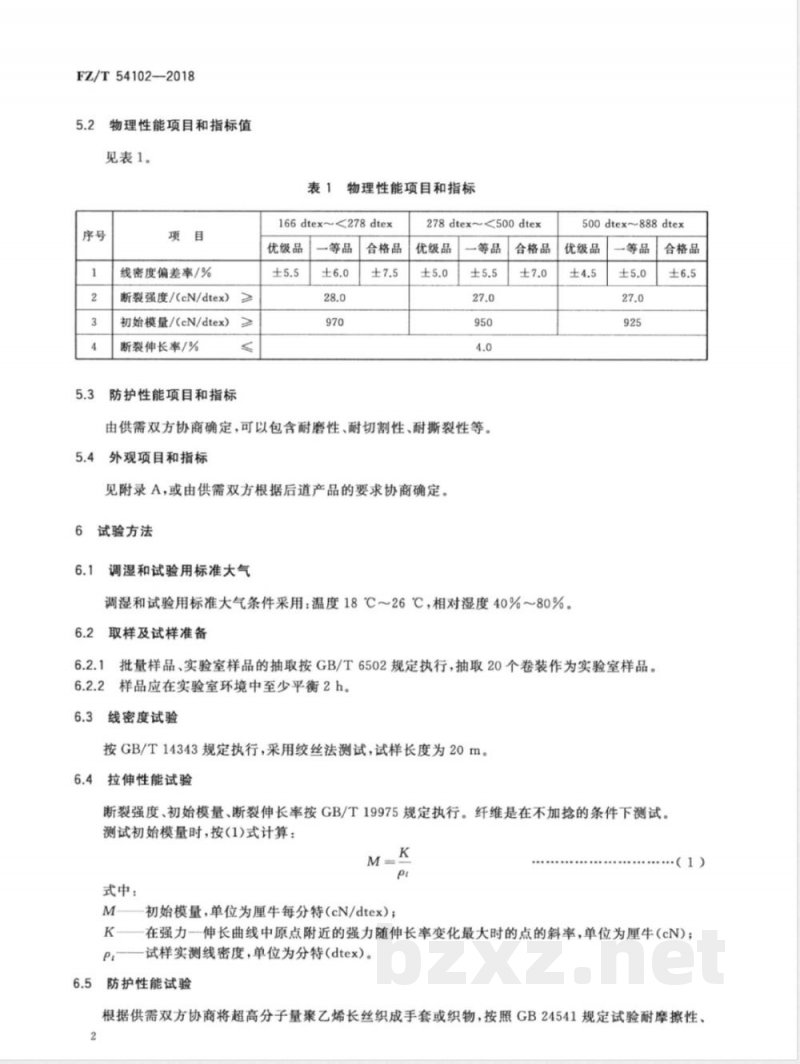

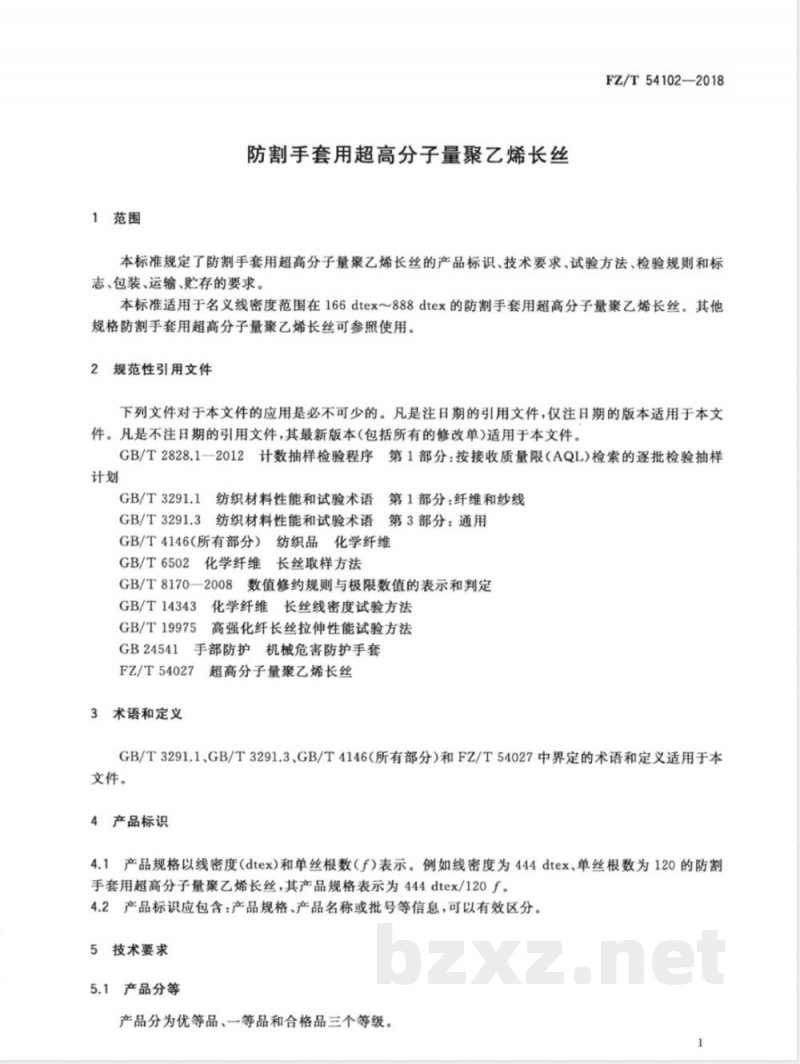

中华人民共和国纺织行业标准 FZ/T54102—2018 防割手套用超高分子量聚乙烯长丝 Ultra-high molecular weight polyethylene (UHMWPE) filament yarns for cut-resistant gloves 发布：2018-04-30 实施：2018-09-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T1.1-2009给出的规则起草，由中国纺织工业联合会提出，并由上海市纺织工业技术监督所归口。本标准起草单位包括北京同益中特种纤维技术开发有限公司、上海市纺织工业技术监督所、中国石化仪征化纤有限责任公司、上海斯瑞科技有限公司、浙江千禧龙纤特种纤维股份有限公司、浙江金昊特种纤维有限公司、宁波大盛新材料有限公司、中国化学纤维工业协会。主要起草人包括郭长明、贺鹏、周祯德、阮洋、许海霞、陈宏、刘水尧、陈成泗、吕佳滨。 1 范围 本标准规定了防割手套用超高分子量聚乙烯长丝的产品标识、技术要求、试验方法、检验规则及标志、包装、运输和贮存的要求。适用于名义线密度范围在166dtex～888dtex的防割手套用超高分子量聚乙烯长丝。其他规格可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注日期的引用文件仅适用于标注日期的版本；未注日期的引用文件，其最新版本（包括所有修改单）适用。 - GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 - GB/T3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 - GB/T3291.3 纺织材料性能和试验术语 第3部分：通用 - GB/T4146（所有部分）纺织品化学纤维化学纤维长丝取样方法 - GB/T6502 - GB/T8170—2008 数值修约规则与极限数值的表示和判定 - GB/T14343 化学纤维长丝线密度试验方法 - GB/T19975 高强化纤长丝拉伸性能试验方法 - GB24541 手部防护机械危害防护手套 - FZ/T54027 超高分子量聚乙烯长丝 3 术语和定义 GB/T3291.1、GB/T3291.3、GB/T4146及FZ/T54027中界定的术语和定义适用于本标准。 4 产品标识 4.1 产品规格以线密度（dtex）和单丝根数（f）表示。例如线密度为444dtex、单丝根数120的防割手套用超高分子量聚乙烯长丝，其规格表示为444dtex/120f。 4.2 产品标识应包含产品规格、产品名称或批号等信息，以便有效区分。 5 技术要求 5.1 产品分等：产品分为优等品、一等品和合格品三个等级。 5.2 物理性能项目和指标值：见表1。 表1 物理性能指标 序号 项目 优等品 一等品 合格品 1 线密度偏差率/% ±5.5 ±6.0 ±7.5 2 断裂强度/(cN/dtex) 28.0 27.0 - 3 初始模量/(cN/dtex) 970 950 - 4 断裂伸长率/% - 4.0 - 5.3 防护性能项目和指标：由供需双方协商确定，可包含耐磨性、耐切割性、耐撕裂性等。 5.4 外观项目和指标：见附录A，或由供需双方根据后道产品要求协商确定。 6 试验方法 6.1 调湿和试验用标准大气条件：温度18℃～26℃，相对湿度40%～80%。 6.2 取样及试样准备：批量样品和实验室样品的抽取按GB/T6502执行，抽取20个卷装作为实验室样品。样品在实验室环境中至少平衡2小时。 6.3 线密度试验：按GB/T14343执行，采用绞丝法测试，试样长度为20m。 6.4 拉伸性能试验：断裂强度、初始模量、断裂伸长率按GB/T19975执行，纤维在不加捻条件下测试。初始模量按公式计算：M=K·Pt，其中M为初始模量（cN/dtex），K为强力—伸长曲线原点附近斜率，Pt为试样实测线密度（dtex）。 6.5 防护性能测试按供需双方协商确定。
