【其他行业标准】 粮油机械 电动吸式包装粮食扦样器技术条件与试验方法

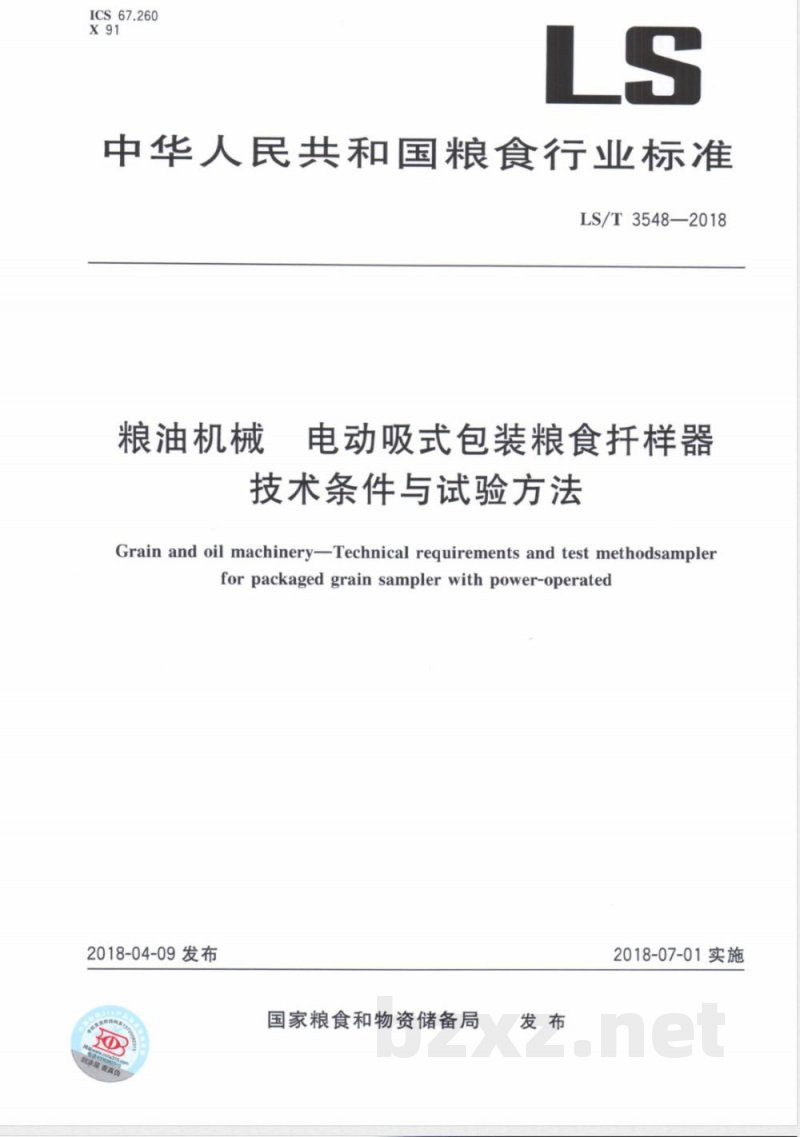

ICS 67.260 X91 LS 中华人民共和国粮食行业标准 LS/T 3548—2018 粮油机械 电动吸式包装粮食扦样器 技术条件与试验方法 Grain and oil machinery—Technical requirements and test methods for sampler for packaged grain with power-operated suction 2018-04-09发布 2018-07-01实施 国家粮食和物资储备局 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由国家粮食和物资储备局提出。 本标准由全国粮油标准化技术委员会（SAC/TC270）归口。 本标准起草单位：浙江省粮油产品质量检验中心、杭州粮良科技有限公司。 本标准主要起草人：应美蓉、骆倩、应胜建、应莹、宁晖、袁向星、张谷平。 1 范围 本标准规定了电动吸式包装粮食扦样器的工作原理、技术要求、试验方法、检验规则、标识与使用说明书、包装、运输和贮存等内容。 本标准适用于扦取堆包高度不超过6m的包装颗粒粮食和油料，不适用于冰冻或水分大于18%的包装颗粒粮食和油料。包装材料可为麻袋、编织袋、布袋等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 3768 声学 声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 5491 粮食、油料检验 扦样、分样法 GB/T 9969 工业产品使用说明书 总则 GB/T 12459 钢制对焊管件类型与参数 GB/T 13306 标牌 GB/T 24854 粮油机械产品包装通用技术条件 GB/T 25218 粮油机械产品涂装通用技术条件 LS/T 3501.13 粮油加工机械通用技术条件 LS/T 3502 粮油饲料机械产品型号编制方法 3 工作原理 采用风力输送原理，通过选择粗细合适的扦样杆，配合可调速电机，形成适宜吸力，实现对包装粮食样品的代表性扦取，并尽量减少破碎率或谷外糙米。 4 技术要求 4.1 一般要求 电动吸式包装粮食扦样器应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.2 工作环境要求 在下述工作环境下应能正常工作： 环境温度：正常储藏条件下粮食仓库内气温和粮温； 相对湿度：≤90%； 工作电源：220V±10V，50Hz±1Hz。 4.3 功能要求 应至少具备安全保护功能及对包装粮堆进行扦取样品的功能。 4.4 性能要求 4.4.1 扦样要求：不应增加粮食破碎粒或谷外糙米；正常情况下可连续扦样4h不堵塞；扦样速度小于12 s/m；扦样深度最高可达6m。 4.4.2 精密度：样品杂质含量测定结果重复性标准差和极差应满足相关标准要求。 4.5 安全要求 应符合GB 5226.1—2008中18.2、18.4的要求。操作部件醒目位置应标识用途文字或符号。 4.6 制造要求 4.6.1 主机外观要求：表面涂装应符合GB/T 25218；标志清晰完整；扦样管内外表面光滑。 4.6.2 主机性能要求：运转平稳无异常声响；转动部件灵活；滤网≥80目；真空度15kPa~30kPa；噪声≤80dB；连续工作≥4h；功率≥1600W。 4.6.3 扦样管：强度符合GB/T 12459；连接灵活牢固；使用寿命不少于3000h。 4.6.4 台间差：扦样速度及扦样时间台间差应无显著差异，样品测定结果台间差应满足要求。
