【其他行业标准】 合成纤维 工业长丝干热收缩率试验方法

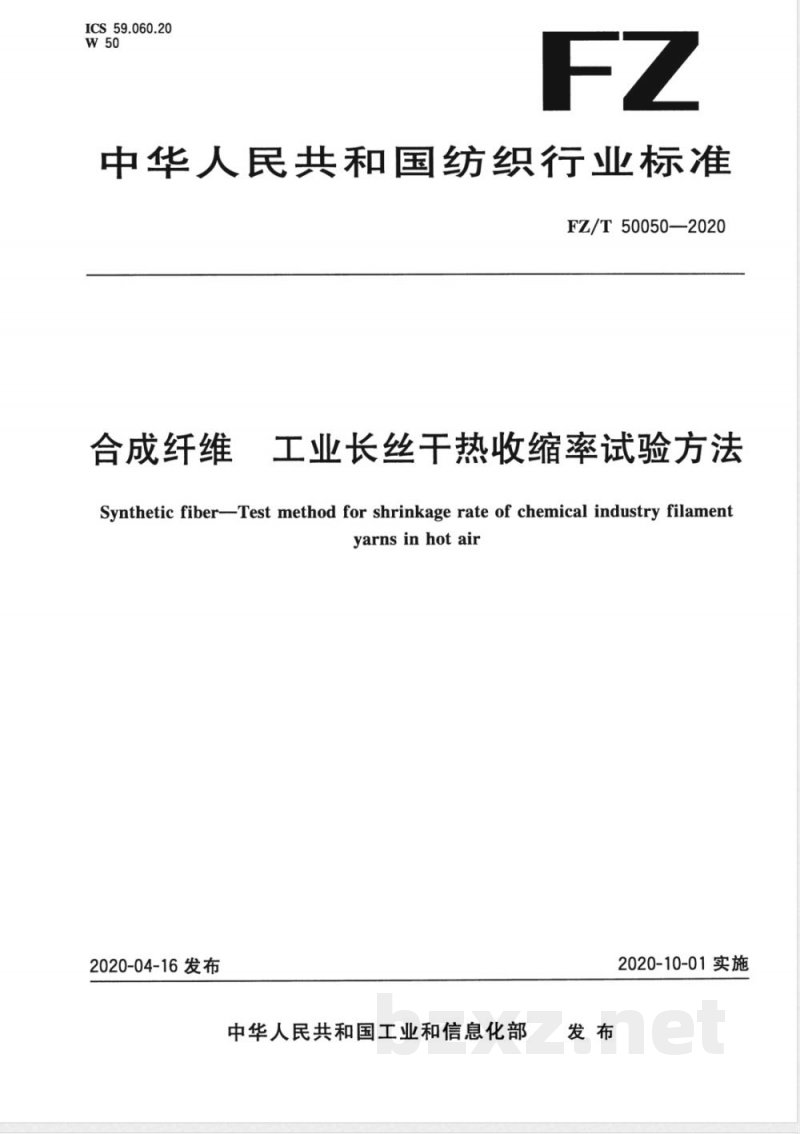

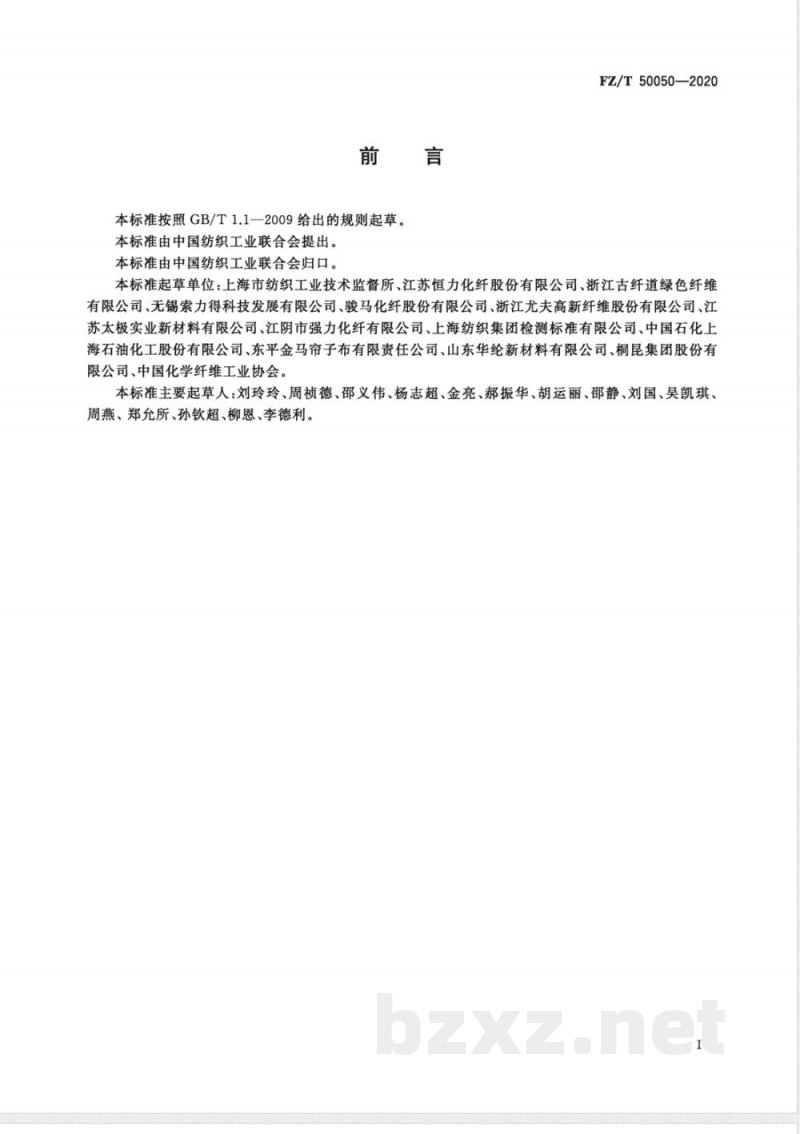

ICS 59.060.20 W 50 中华人民共和国纺织行业标准 FZ/T 50050—2020 合成纤维 工业长丝干热收缩率试验方法 Synthetic fiber—Test method for shrinkage rate of chemical industry filament yarns in hot air 2020-04-16 发布 2020-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出并归口。 本标准起草单位：上海市纺织工业技术监督所、江苏恒力化纤股份有限公司、浙江古纤道绿色纤维有限公司、无锡索力得科技发展有限公司、骏马化纤股份有限公司、浙江尤夫高新纤维股份有限公司、江苏太极实业新材料有限公司、江阴市强力化纤有限公司、上海纺织集团检测标准有限公司、中国石化上海石油化工股份有限公司、东平金马帘子布有限责任公司、山东华纶新材料有限公司、桐昆集团股份有限公司、中国化学纤维工业协会。 本标准主要起草人：刘玲玲、周祯德、邵义伟、杨志超、金亮、郝振华、胡运丽、邵静、刘国、吴凯琪、周燕、郑允所、孙钦超、柳恩、李德利。 1 范围 本标准规定了合成纤维工业长丝干热收缩率试验方法。本标准适用于涤纶、锦纶、丙纶等工业长丝，其他工业长丝可参考使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4146（所有部分） 纺织品 化学纤维 GB/T 14343 化学纤维长丝线密度试验方法 3 术语和定义 GB/T 4146（所有部分）中界定的术语和定义适用于本文件。 4 试验通则 4.1 调湿样品准备 样品去掉400 m表层丝后，摇取长度10 m的绞纱，推荐采用缕纱测长仪。 4.2 预调湿 锦纶工业长丝绞纱样品在调湿前应进行预调湿处理，在50 ℃烘箱中处理30 min。 4.3 调湿和试验用标准大气 调湿和试验用标准大气条件如下：温度：涤纶、丙纶推荐为（20±5）℃，锦纶6、锦纶66为（20±2）℃；相对湿度：涤纶、丙纶推荐为（65±5）%，锦纶6、锦纶66为（65±3）%。 4.4 调湿时间 涤纶、丙纶绞纱样品调湿时间不少于2 h，锦纶6、锦纶66绞纱样品调湿时间不少于4 h。 5 试验方法 5.1 方法A（处理过程中） 5.1.1 原理 在规定条件下，测定试样经干热空气处理前后的长度变化，计算其干热收缩率。 5.1.2 仪器 5.1.2.1 干热收缩测试仪或能达到试验条件的装置。干热收缩测试仪应满足以下要求：温度能达到试验要求，温度控制精度为±1 ℃；仪器加热有效长度为250 mm±1 mm；干热收缩率的测试和显示精度达到0.1%；仪器能自动测试、计算以及显示结果，具备自动计时功能或配备计时器。 5.1.2.2 预张力码、剪刀等工具。 5.1.3 试验条件 5.1.3.1 热处理条件 表1给出了部分类型工业长丝的推荐试验条件。对于不适用的工业长丝，可通过协商确定试验条件。 表1 中列出了不同工业长丝类型的热处理条件与预张力参数，包括：涤纶、锦纶6、锦纶66、丙纶等对应的试验温度、热处理时间及单位线密度预张力等参数。 5.1.3.2 预张力 试样所需施加的预张力F按公式计算： F = P × T 式中： F——试样所需施加的预张力，单位为厘牛（cN）； P——单位线密度预加张力，单位为cN/dtex； T——试样线密度，单位为dtex。
