【其他行业标准】 合成纤维 双组份复合长丝弹性性能试验方法

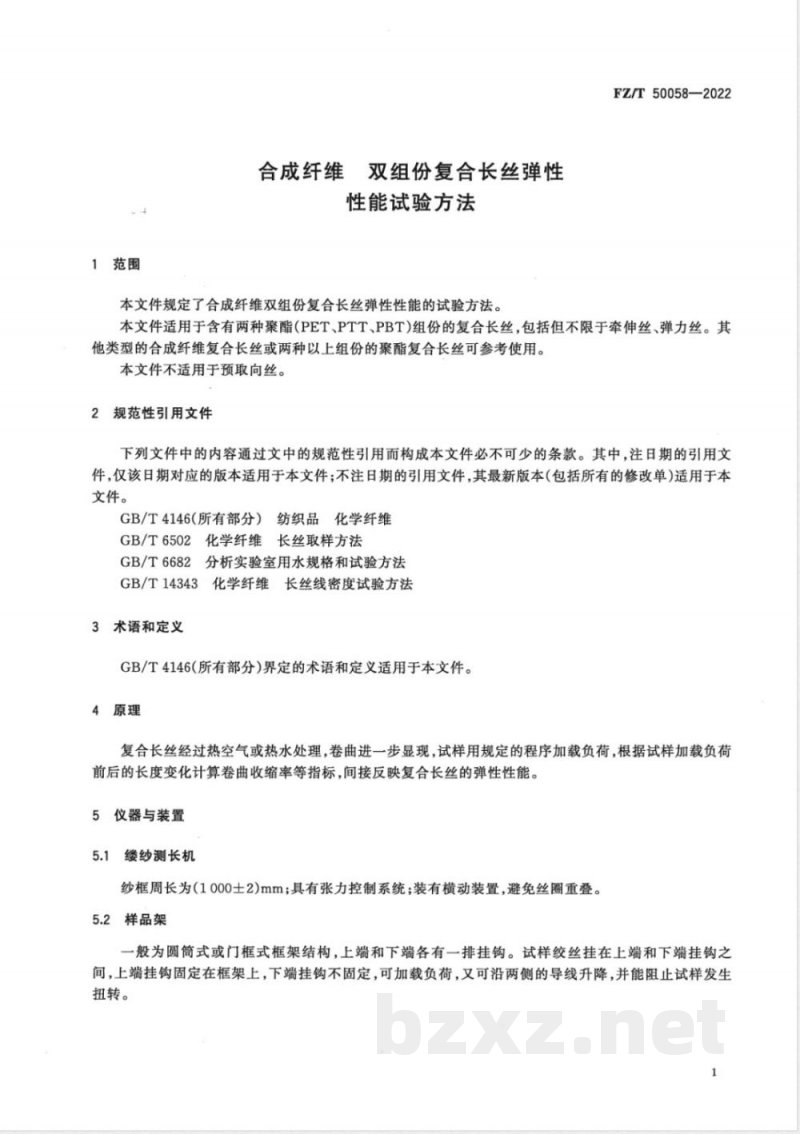

FZ/T50058—2022 合成纤维双组份复合长丝弹性性能试验方法 ICS 59.060.20 中华人民共和国纺织行业标准 FZ/T50058—2022 合成纤维双组份复合长丝弹性性能试验方法 Synthetic fiber—Test method for elastic properties of bicomponent composite filaments 2022-04-08发布 2022-10-01实施 中华人民共和国工业和信息化部发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国纺织工业联合会提出并归口。 本文件起草单位：江苏国望高科纤维有限公司、南通永盛汇维仕纤维新材料有限公司、桐昆集团股份有限公司、江苏恒力化纤股份有限公司、江苏华亚化纤有限公司、浙江古纤道股份有限公司、苏州龙杰特种纤维股份有限公司、厦门翔鹭化纤股份有限公司、浙江银瑜新材料股份有限公司、新凤鸣集团股份有限公司、无锡市兴盛新材料科技有限公司、无锡金通高纤股份有限公司、浙江昌新生物纤维股份有限公司、江苏恒科新材料有限公司、江苏省纺织研究所股份有限公司、中国化学纤维工业协会、义乌华鼎锦纶股份有限公司、上海市纺织工业技术监督所。 本文件主要起草人：高国洪、姚阿大、陈诚、吴亚萍、王雪、王金香、李蓉、刘虎易、余庆峰、戴思铭、许纪忠、蒋兴、钱琦渊、姚怀祥、柴森光、张晓静、宁翠娟、张书杰、李红杰。 1 范围 本文件规定了合成纤维双组份复合长丝弹性性能的试验方法。 本文件适用于含有两种聚酯（PET、PTT、PBT）组份的复合长丝，包括但不限于牵伸丝、弹力丝。其他类型的合成纤维复合长丝或两种以上组份的聚酯复合长丝可参考使用。本文件不适用于预取向丝。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4146（所有部分） 纺织品 化学纤维 GB/T 6502 化学纤维长丝取样方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 14343 化学纤维长丝线密度试验方法 3 术语和定义 GB/T 4146（所有部分）界定的术语和定义适用于本文件。 4 原理 复合长丝经过热空气或热水处理，卷曲进一步显现，试样按规定程序加载负荷，根据试样加载负荷前后的长度变化计算卷曲收缩率等指标，从而间接反映复合长丝的弹性性能。 5 仪器与装置 5.1 缕纱测长机 纱框周长为（1000±2）mm；具有张力控制系统；装有横动装置，避免丝圈重叠。 5.2 样品架 一般为圆筒式或门框式框架结构，上端和下端各有一排挂钩。试样绞丝挂在上端和下端挂钩之间，上端挂钩固定在框架上，下端挂钩不固定，可加载负荷，并可沿两侧导线升降，防止试样发生扭转。 5.3 测长装置 可加载负荷，并能测量在不同负荷条件下绞丝的长度。测试过程中，张力负荷精度为±5%，长度测量精度为±1 mm。 5.4 烘箱 控温精度为±2 ℃；内部空间应保证样品架能以立式状态放置；内部空气应能均匀穿过绞丝。 5.5 加热水槽 温度变化范围控制在±3 ℃内；高度应保证样品架以立式状态放置时水能够完全浸没试样。 6 取样 实验室样品应取自同一批次并满足应力衰减时间要求。若实验室样品放置时间超过7天，可不考虑应力衰减时间对测试结果的影响。实验室样品不应选自变形加工5天之内的样品。 散件实验室样品按需取样；批量实验室样品的抽取按GB/T 6502规定抽取20个卷装，并在其中随机抽取15个卷装。 7 调湿和试验用标准大气条件及调湿时间 7.1 标准大气条件：温度（20.0±2.0）℃，相对湿度（65.0±5.0）%。 7.2 调湿时间为2 h。 8 试样准备 8.1 卷绕张力 按式（1）计算卷绕丝绞的张力： F = P × T 式中： F——张力，单位为厘牛（cN）； P——单位线密度张力，弹力丝为（0.20±0.02）cN/dtex，牵伸丝为（0.005±0.005）cN/dtex； T——试样的名义线密度或实测线密度，单位为分特（dtex）。 注：若无名义线密度，按GB/T 14343测试线密度。 8.2 卷绕圈数 按式（2）计算绕取圈数，修约为整数。 式中： n——绞丝绕取圈数，无量纲。 （后续公式内容因原文识别不完整）
