【其他行业标准】 涤纶纤维阻燃性能试验方法 氧指数法

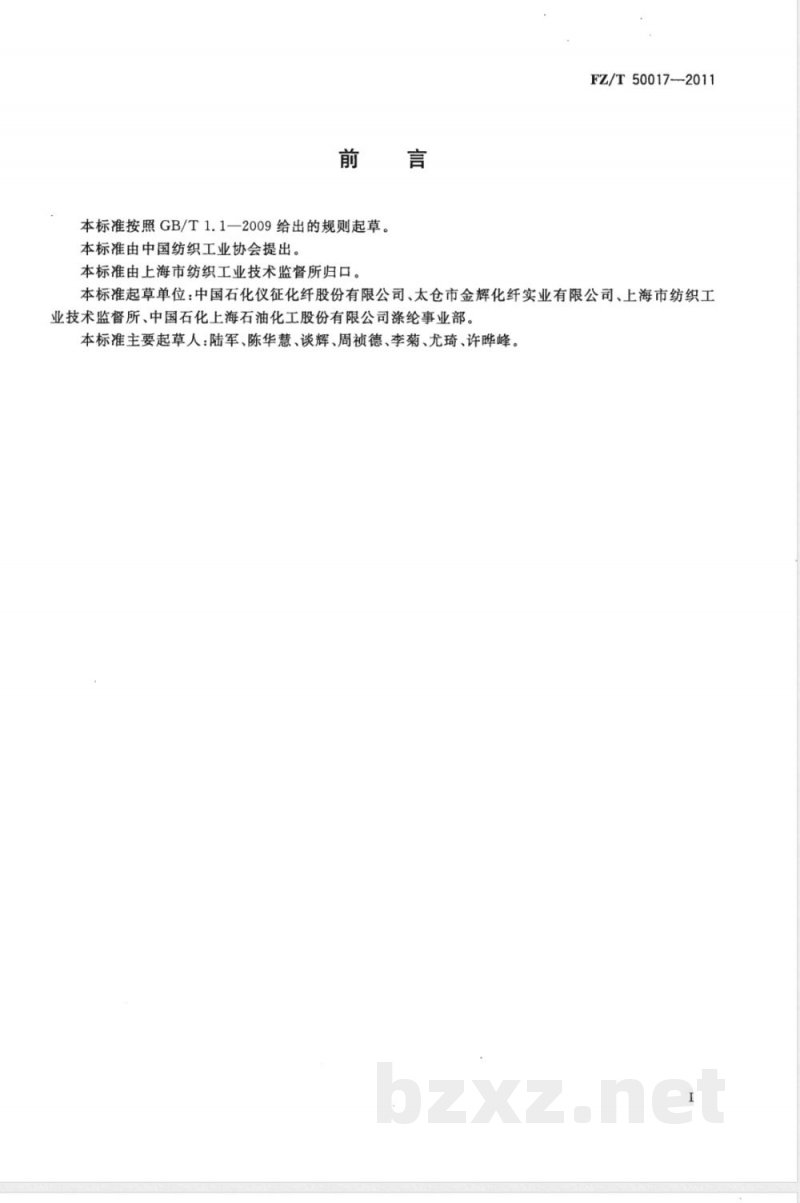

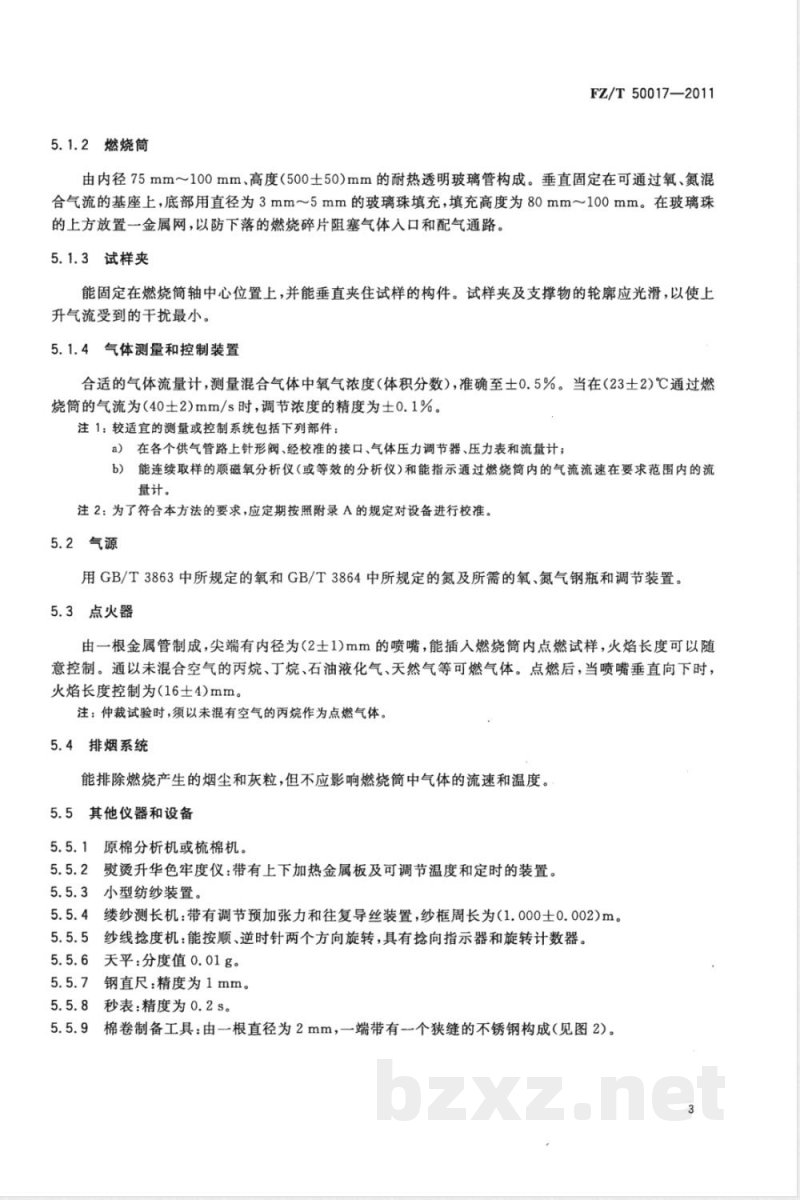

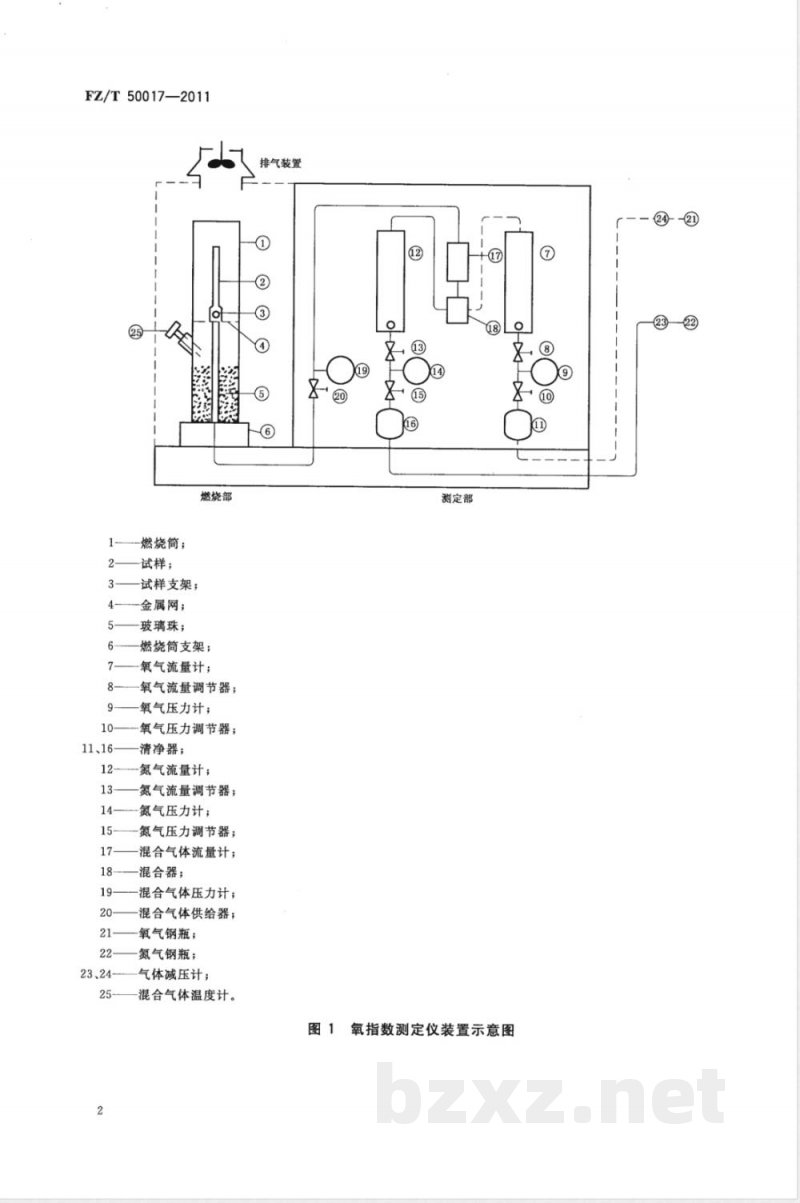

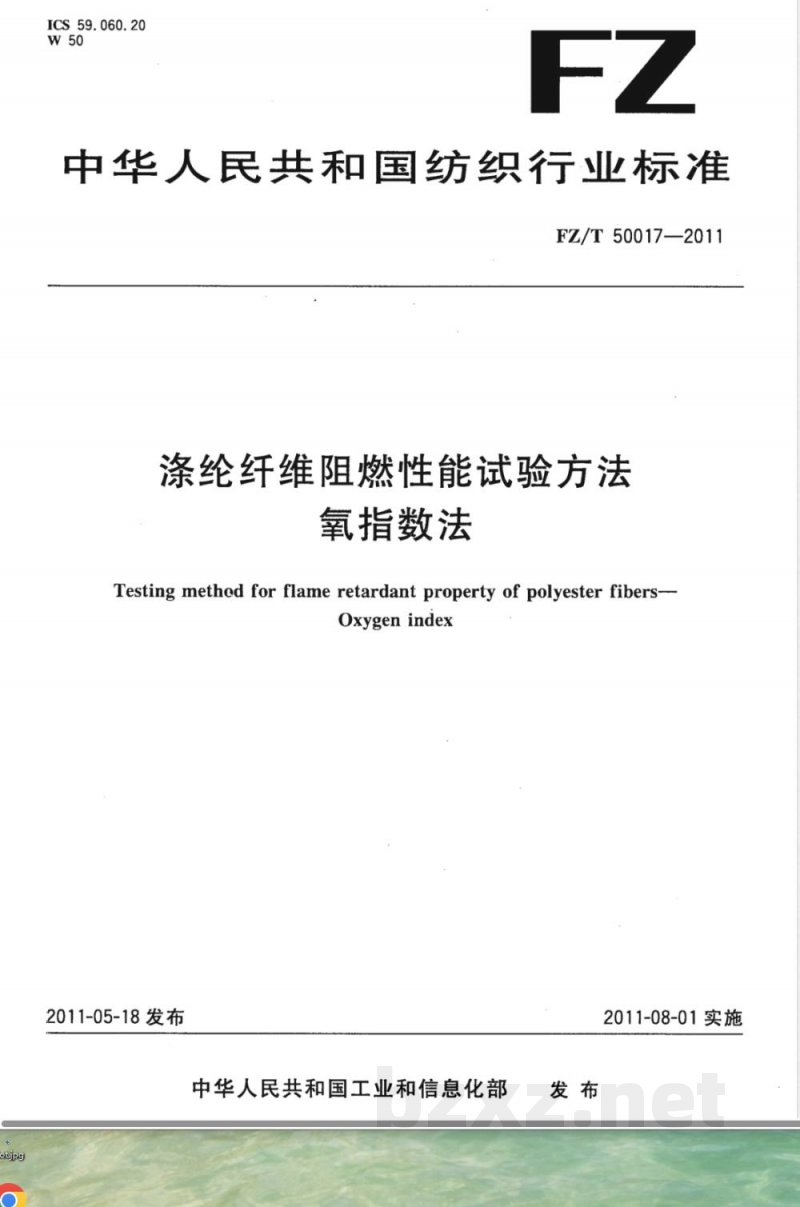

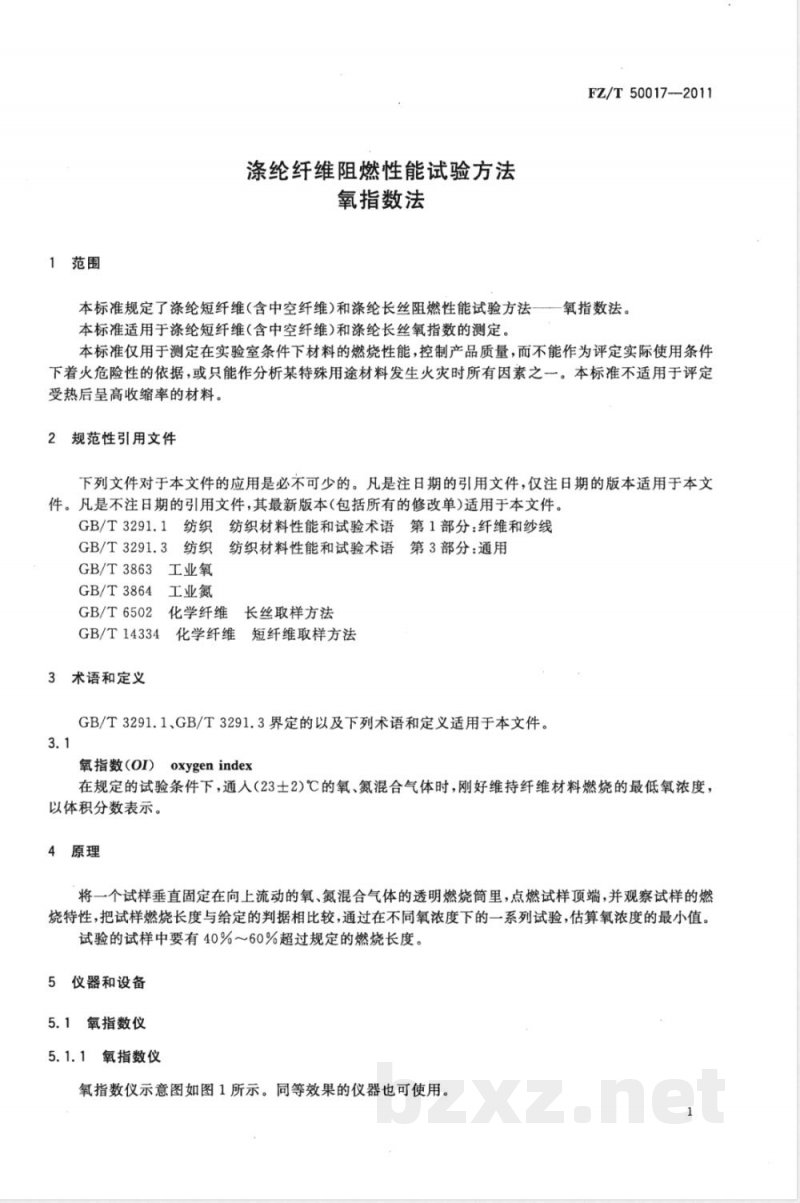

ICS 59.060.20 中华人民共和国纺织行业标准 FZ/T 50017—2011 涤纶纤维阻燃性能试验方法 氧指数法 Testing method for flame retardant property of polyester fibers — Oxygen index 2011-05-18 发布 2011-08-01 实施 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业协会提出，由上海市纺织工业技术监督所归口。 本标准起草单位：中国石化仪征化纤股份有限公司、太仓市金辉化纤实业有限公司、上海市纺织工业技术监督所、中国石化上海石油化工股份有限公司涤纶事业部。 本标准主要起草人：陆军、陈华慧、谈辉、周祯德、李菊、尤琦、许晔峰。 1 范围 本标准规定了涤纶短纤维（含中空纤维）和涤纶长丝阻燃性能的试验方法——氧指数法。 本标准适用于涤纶短纤维（含中空纤维）和涤纶长丝氧指数的测定。 本标准仅用于测定材料在实验室条件下的燃烧性能，以控制产品质量，不能作为评定实际使用条件下着火危险性的依据，或仅可作为分析某些特殊用途材料火灾因素之一。本标准不适用于评定受热后呈高收缩率的材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 3291.1 纺织 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T 3291.3 纺织 纺织材料性能和试验术语 第3部分：通用 GB/T 3863 工业氧 GB/T 3864 工业氮 GB/T 6502 化学纤维 长丝取样方法 GB/T 14334 化学纤维 短纤维取样方法 3 术语和定义 GB/T 3291.1、GB/T 3291.3 界定的以及下列术语和定义适用于本文件。 3.1 氧指数（oxygen index，OI） 在规定的试验条件下，通入（23±2）℃的氧、氮混合气体时，刚好维持纤维材料燃烧的最低氧浓度，以体积分数表示。 4 原理 将试样垂直固定在向上流动的氧、氮混合气体的透明燃烧筒中，点燃试样顶端，并观察其燃烧特性。通过将试样燃烧长度与给定判据进行比较，在不同氧浓度下进行一系列试验，确定刚好维持燃烧的最低氧浓度。 试验中，应有 40%～60% 的试样燃烧长度超过规定值，以确定氧指数。 5 仪器和设备 5.1 氧指数仪 5.1.1 氧指数仪 氧指数仪用于测定材料在氧、氮混合气体中的燃烧行为。可采用具有相同功能的设备。 主要组成包括：燃烧筒、试样、试样支架、金属网、玻璃珠、燃烧筒支架、氧气流量计、氧气流量调节器、氧气压力计、氧气压力调节器、清净器、氮气流量计、氮气流量调节器、氮气压力计、氮气压力调节器、混合气体流量计、混合器、混合气体压力计、混合气体供给器、氧气钢瓶、氮气钢瓶、气体减压计及温度计等。 5.1.2 燃烧筒 燃烧筒由内径 75 mm～100 mm、高度（500±50）mm 的耐热透明玻璃管构成，垂直安装在可通过氧、氮混合气流的基座上。 底部填充直径 3 mm～5 mm 的玻璃珠，填充高度为 80 mm～100 mm。在玻璃珠上方放置金属网，以防燃烧碎片堵塞气体入口。 5.1.3 试样夹 试样夹应能将试样固定在燃烧筒轴线中心，并垂直夹持试样。其结构应光滑，以减少对气流的干扰。 5.1.4 气体测量和控制装置 应采用合适的流量计测量混合气体中氧气浓度（体积分数），测量精度为±0.5%。当气流在（23±2）℃条件下通过燃烧筒，流速为（40±2）mm/s 时，氧浓度调节精度应为±0.1%。 注：推荐采用包含针形阀、压力调节器、压力表、流量计以及顺磁氧分析仪等装置的测量系统，并应定期按照相关规定进行校准。 5.2 气源 应使用符合相关标准要求的工业氧气和工业氮气。
