【国家标准】 棉纤维成熟度试验方法 显微镜法

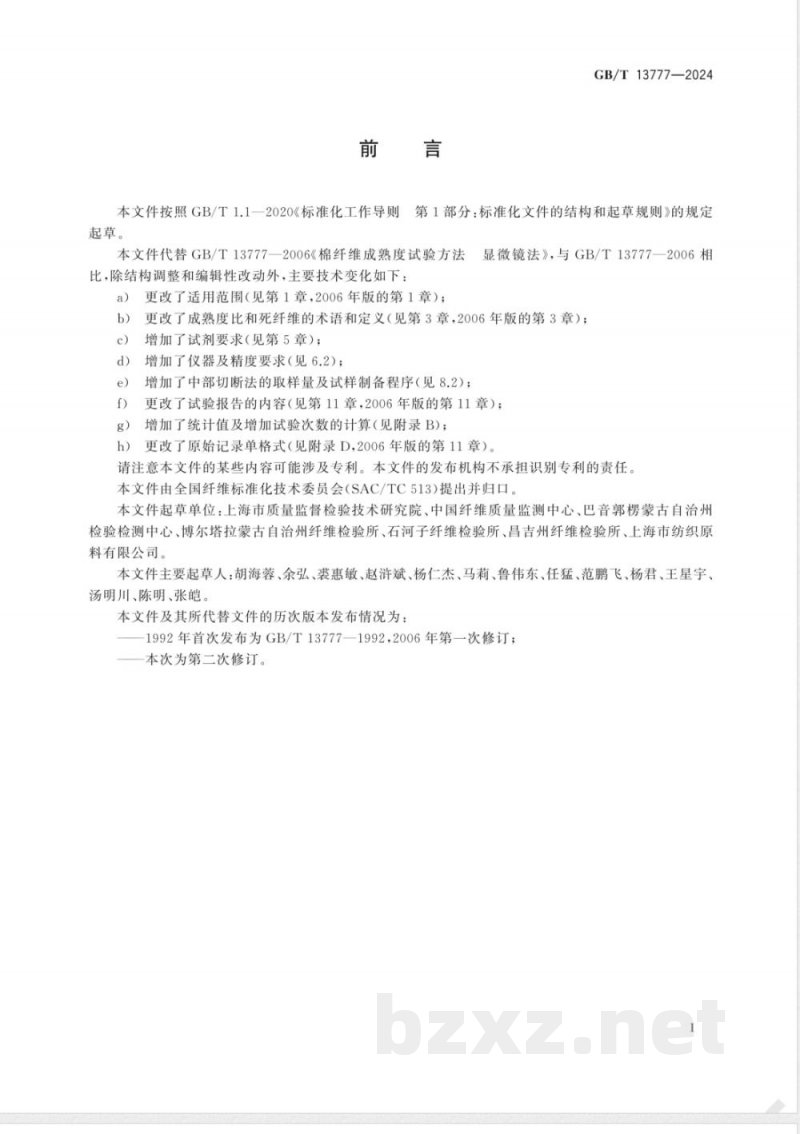

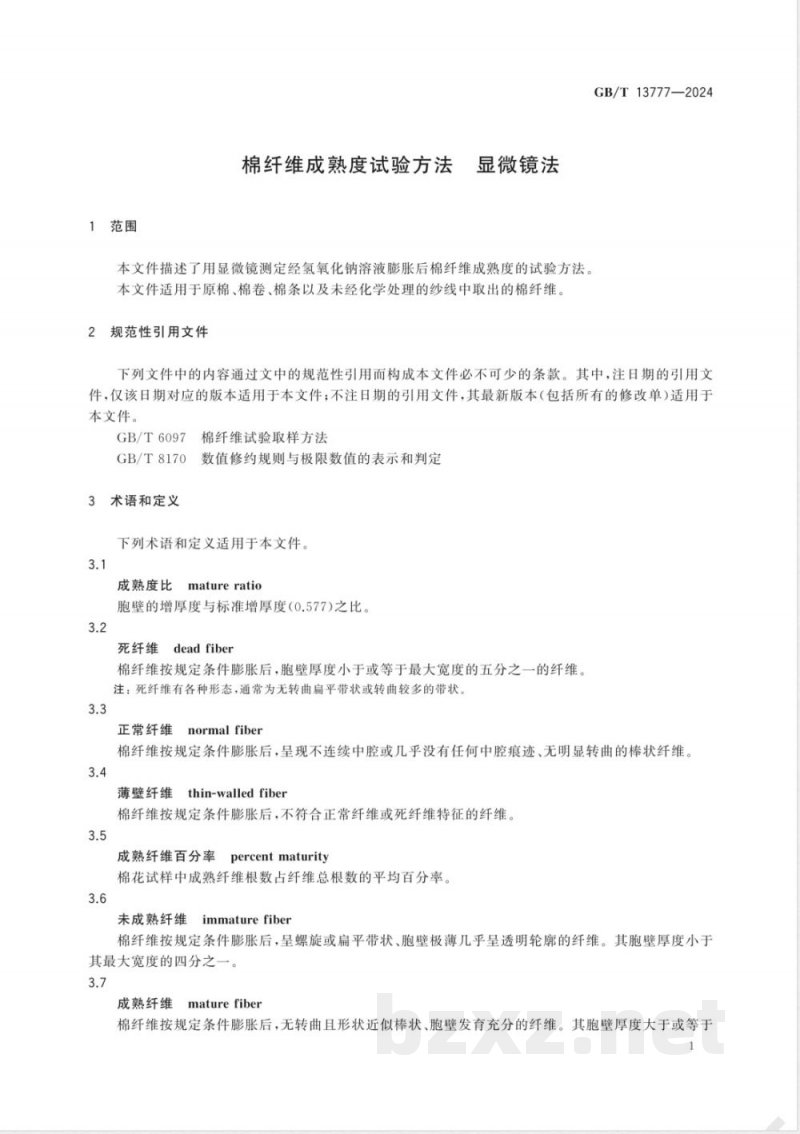

ICS 59.060.10 CCS B 32 GB 中华人民共和国国家标准 GB/T 13777—2024 代替GB/T 13777—2006 棉纤维成熟度试验方法 显微镜法 Test method for maturity of cotton fibers - Microscopic method 2024-03-15 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-10-01 实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替GB/T 13777—2006《棉纤维成熟度试验方法 显微镜法》，与2006年版相比，主要技术变化如下： ——更改了适用范围； ——更改了成熟度比和死纤维的术语和定义； ——增加了试剂要求； ——增加了仪器及精度要求； ——增加了中部切断法的取样量及试样制备程序； ——更改了试验报告内容； ——增加了统计值及增加试验次数的计算； ——更改了原始记录单格式。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国纤维标准化技术委员会（SAC/TC513）提出并归口。 本文件起草单位：上海市质量监督检验技术研究院、中国纤维质量监测中心、巴音郭楞蒙古自治州检验检测中心、博尔塔拉蒙古自治州纤维检验所、石河子纤维检验所、昌吉州纤维检验所、上海市纺织原料有限公司。 本文件主要起草人：胡海蓉、余弘、裘惠敏、赵浒斌、杨仁杰、马莉、鲁伟东、任猛、范鹏飞、杨君、王星宇、汤明川、陈明、张瞪。 本文件及其所代替文件的历次版本发布情况为： ——1992年首次发布为GB/T 13777—1992； ——2006年第一次修订； ——本次为第二次修订。 1 范围 本文件描述了用显微镜测定经氢氧化钠溶液膨胀后棉纤维成熟度的试验方法。 本文件适用于原棉、棉卷、棉条以及未经化学处理的纱线中取出的棉纤维。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 GB/T 6097 棉纤维试验取样方法 GB/T 8170 数值修约规则与极限数值的表示和判定 3 术语和定义 下列术语和定义适用于本文件。 3.1 成熟度比 胞壁的增厚度与标准增厚度（0.577）之比。 3.2 死纤维 棉纤维按规定条件膨胀后，胞壁厚度小于或等于最大宽度五分之一的纤维。 注：死纤维通常为无转曲扁平带状或转曲较多的带状。 3.3 正常纤维 棉纤维按规定条件膨胀后，呈现不连续中腔或几乎没有中腔痕迹、无明显转曲的棒状纤维。 3.4 薄壁纤维 棉纤维按规定条件膨胀后，不符合正常纤维或死纤维特征的纤维。 3.5 成熟纤维百分率 棉花试样中成熟纤维根数占纤维总根数的平均百分率。 3.6 未成熟纤维 棉纤维按规定条件膨胀后，呈螺旋或扁平带状、胞壁极薄几乎透明轮廓的纤维，其胞壁厚度小于其最大宽度的四分之一。 3.7 成熟纤维 棉纤维按规定条件膨胀后，无转曲且形状近似棒状、胞壁发育充分的纤维，其胞壁厚度大于或等于其最大宽度的四分之一。 4 原理 棉纤维经18%氢氧化钠溶液处理膨胀后，用显微镜逐根观察其胞壁厚度与最大宽度的比值及纤维形态，以测定棉纤维成熟度。 5 试剂 除非另有说明，分析中使用确认为分析纯的试剂和蒸馏水或去离子水。 18%氢氧化钠溶液：称取18.0 g氢氧化钠溶于82 g水中，充分溶解后备用。 6 仪器和工具 6.1 投影显微镜或数字化显微镜，放大倍数500倍。 6.2 天平，分度值0.001 g。 6.3 哈氏切片器、计数器、显微镜载玻片、盖玻片、限制器绒板、钢尺、镊子、梳子、挑针、胶水等。 7 试验用大气 试验无需调湿，可在任何大气环境中进行。为便于固定纤维，宜在相对湿度不小于40%且无剧烈气流条件下进行。 8 样品制备 8.1 方法A：手扯排列法
