【国家标准】 轨道交通 直流避雷器和电压限制装置 第2部分：电压限制装置

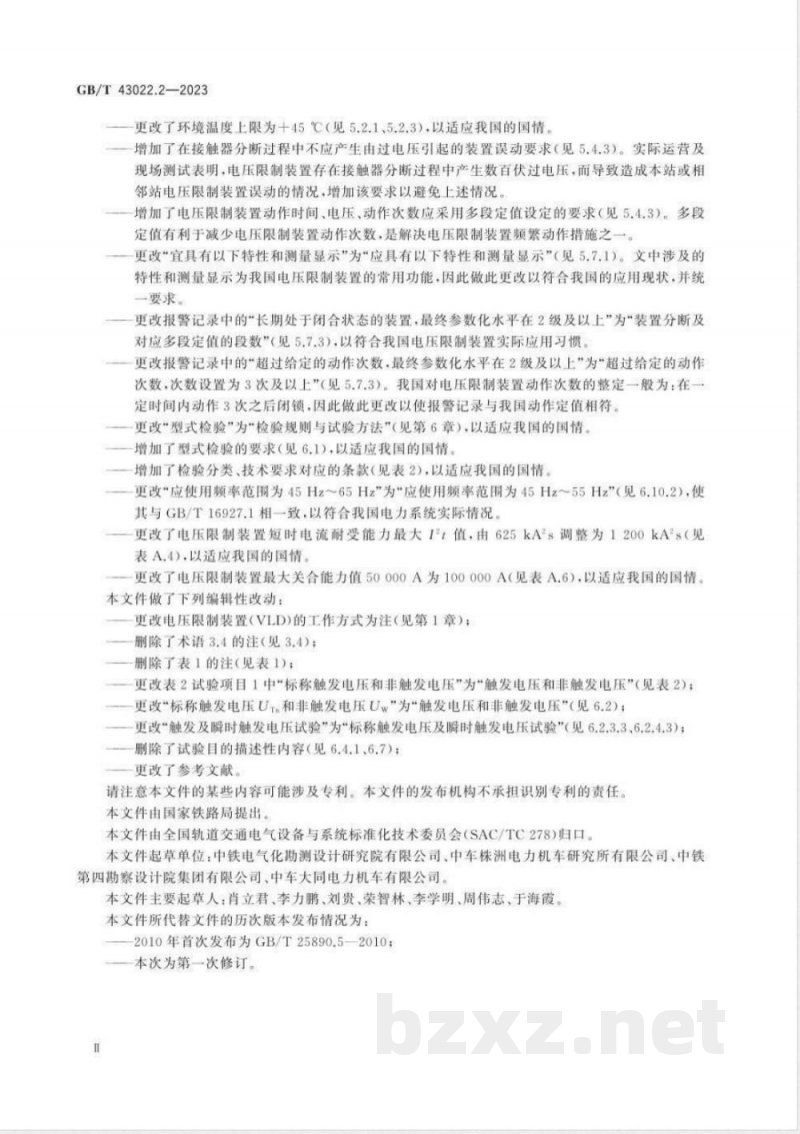

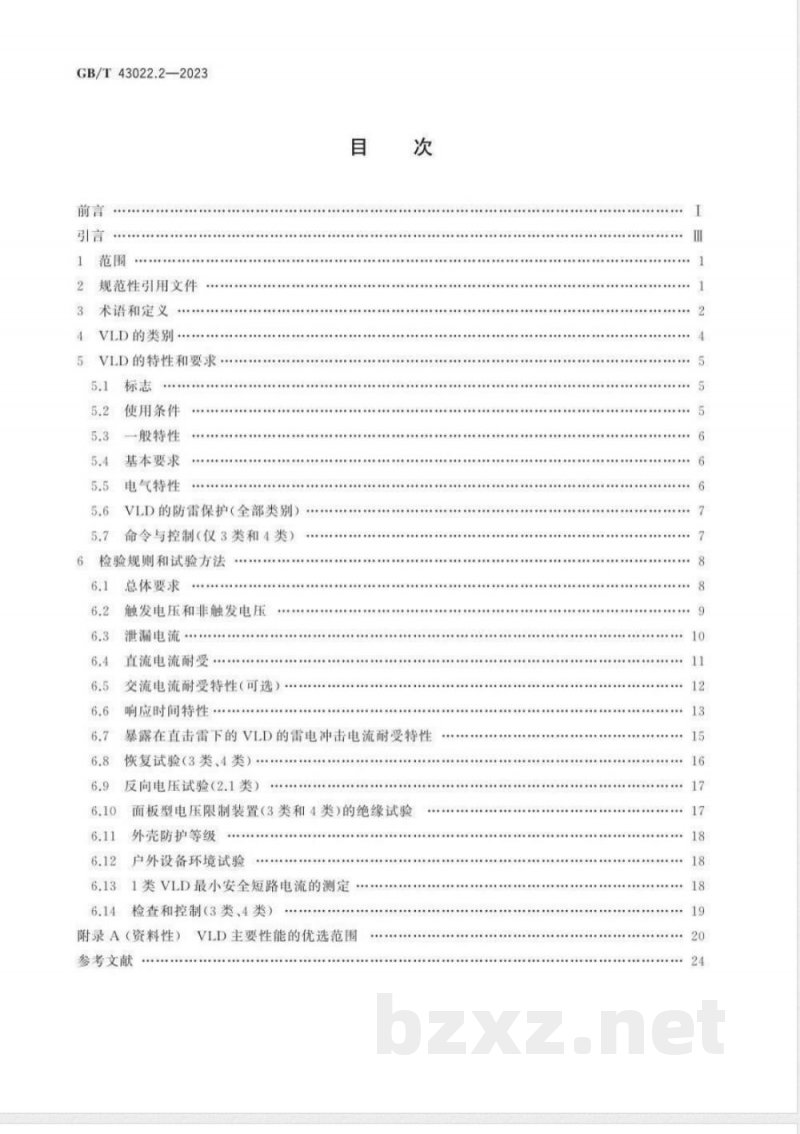

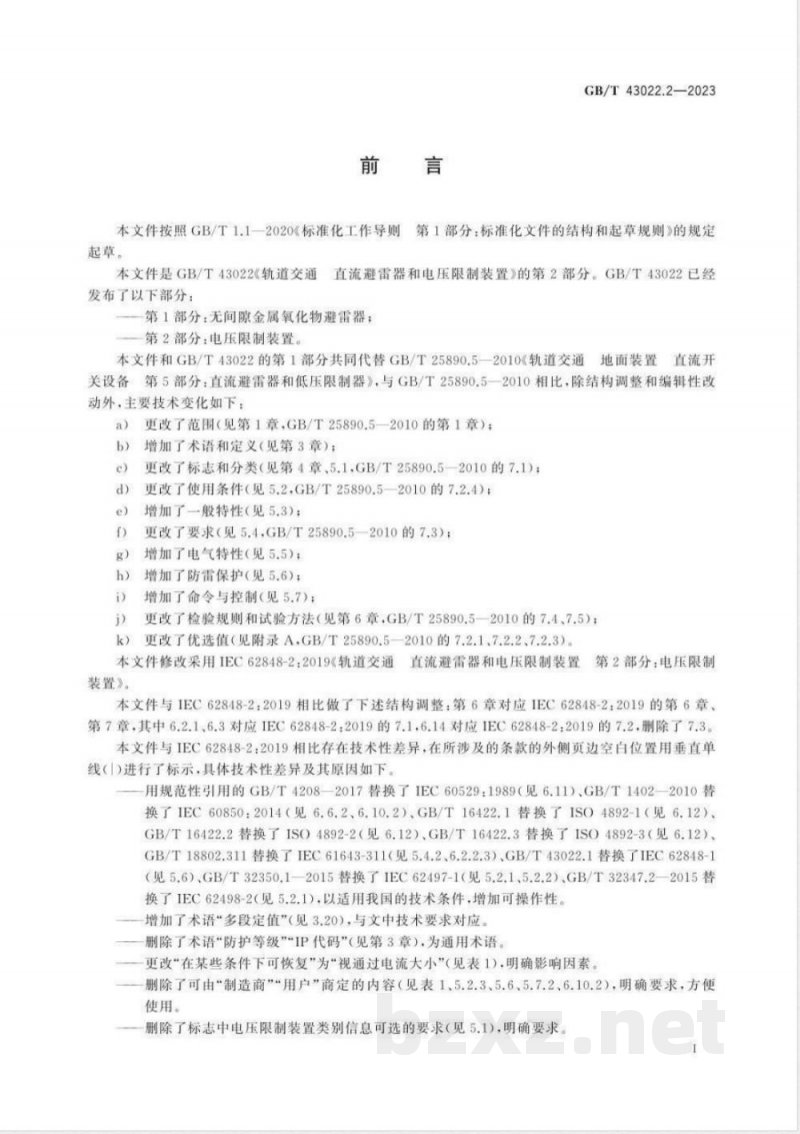

ICS 45.060 CCS S35 GB 中华人民共和国国家标准 GB/T 43022.2—2023 部分代替 GB/T 25890.5—2010 轨道交通 直流避雷器和电压限制装置 第2部分：电压限制装置 Railway applications - DC surge arresters and voltage limiting devices - Part 2: Voltage limiting devices (IEC 62848-2:2019, MOD) 2023-11-27 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-03-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件是 GB/T 43022《轨道交通直流避雷器和电压限制装置》的第2部分，已发布如下部分： 第1部分：无间隙金属氧化物避雷器； 第2部分：电压限制装置。 本文件及第1部分共同代替 GB/T 25890.5—2010《轨道交通地面装置直流开关设备第5部分：直流避雷器和低压限制器》。与2010版相比，主要技术变化如下： （1）更改范围； （2）增加术语和定义； （3）更改标志与分类； （4）更改使用条件； （5）增加一般特性； （6）更改基本要求； （7）增加电气特性； （8）增加防雷保护内容； （9）增加命令与控制要求； （10）更改检验规则和试验方法； （11）调整附录A优选值。 本文件修改采用 IEC 62848-2:2019《轨道交通直流避雷器和电压限制装置 第2部分：电压限制装置》。 与IEC标准相比，本文件进行了结构调整，并对部分引用标准进行了国内标准替换。 1 范围 本文件规定了轨道交通直流系统中电压限制装置（VLD）的术语和定义、类别、技术要求、试验方法及检验规则等。 2 规范性引用文件 本文件引用了相关国家标准，包括电磁兼容、防护等级、环境试验及浪涌保护器件等标准，其最新版本适用于本文件。 3 术语和定义 （略） 4 VLD的类别 （略） 5 VLD的特性和要求 5.1 标志 5.2 使用条件 5.3 一般特性 5.4 基本要求 5.5 电气特性 5.6 VLD的防雷保护（全部类别） 5.7 命令与控制（仅3类和4类） 6 检验规则和试验方法 6.1 总体要求 6.2 触发电压和非触发电压 6.3 泄漏电流 6.4 直流电流耐受 6.5 交流电流耐受特性（可选） 6.6 响应时间特性 6.7 雷电冲击电流耐受及恢复试验（3类、4类） 6.8 反向电压试验（2.1类） 6.9 面板型VLD绝缘试验（3类、4类） 6.10 外壳防护等级 6.11 户外设备环境试验 6.12 1类VLD最小安全短路电流测定 6.13 检查和控制（3类、4类） 7 附录A（资料性）VLD主要性能的优选范围 参考文献
