【国家标准】 自动化集装箱码头操作系统技术要求

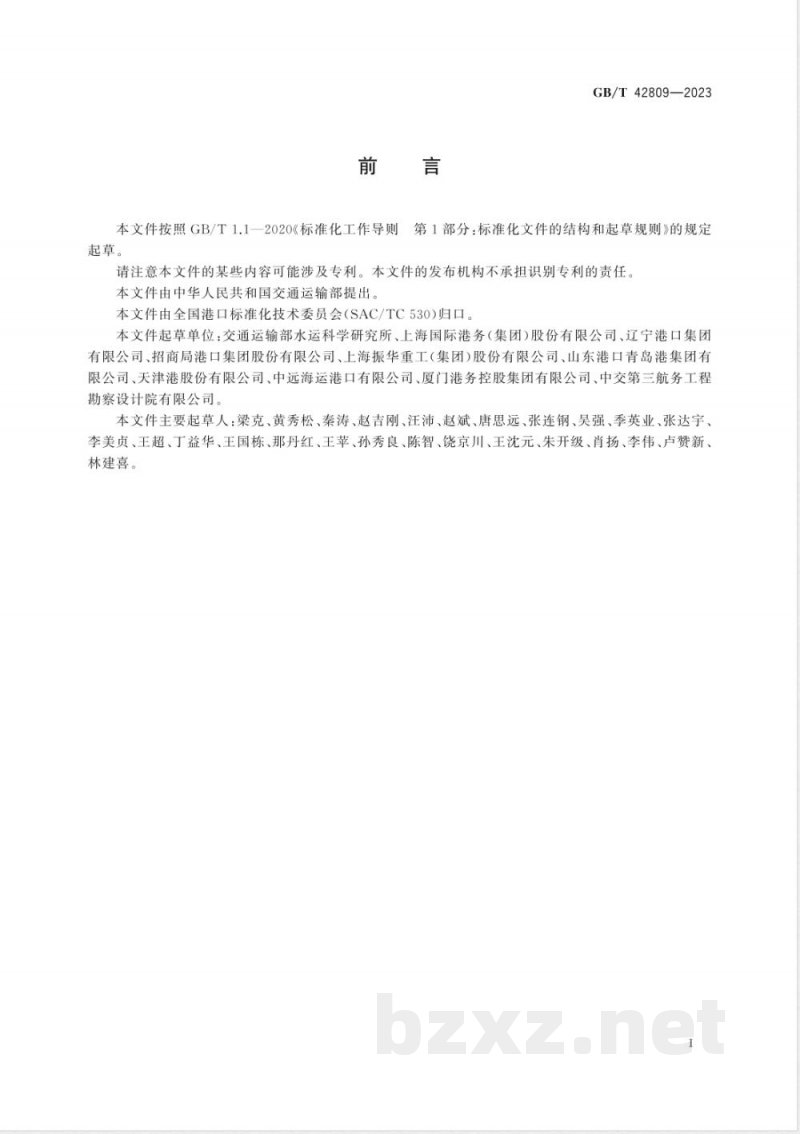

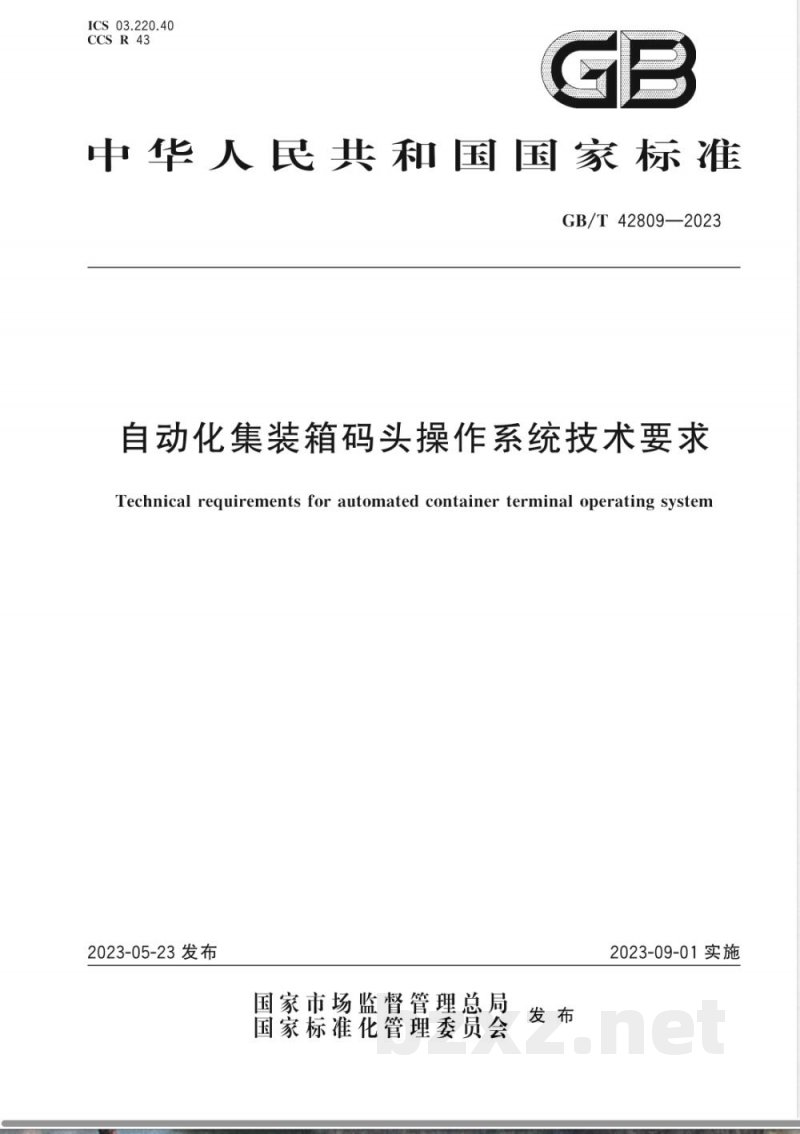

ICS 03.220.40 CCS R 43 GB 中华人民共和国国家标准 GB/T 42809—2023 自动化集装箱码头操作系统技术要求 Technical requirements for automated container terminal operating system 2023-05-23 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2023-09-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 请注意本文件的某些内容可能涉及专利，本文件发布机构不承担识别专利的责任。 本文件由中华人民共和国交通运输部提出，由全国港口标准化技术委员会（SAC/TC530）归口。 起草单位及主要起草人略。 1 范围 本文件规定了自动化集装箱码头操作系统（ACTOS）的系统结构、总体要求、子系统、接口及安全要求。 本文件适用于自动化集装箱码头操作系统的设计、研发和应用。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。凡注日期的引用文件，仅该版本适用；不注日期的引用文件，其最新版本适用。 GB/T 2887 计算机场地通用规范 GB/T 9361 计算机场地安全要求 GB/T 17799.2 电磁兼容通用标准 工业环境中的抗扰度试验 GB 17799.4 电磁兼容通用标准 工业环境中的发射 GB 17859—1999 计算机信息系统安全保护等级划分准则 GB/T 22239 信息安全技术 网络安全等级保护基本要求 GB/T 28448—2019 信息安全技术 网络安全等级保护测评要求 GB/T 28449—2018 信息安全技术 网络安全等级保护测评过程指南 GB/T 37933 信息安全技术 工业控制系统专用防火墙技术要求 JT/T 697.3 交通信息基础数据元 第3部分：港口信息基础数据元 JT/T 904—2014 交通运输行业信息系统安全等级保护定级指南 3 术语和定义 自动化集装箱码头操作系统（ACTOS）：能够按照预定程序自动完成集装箱码头生产任务，并实时反馈作业信息的系统。 4 系统结构 4.1 ACTOS由信息管理子系统、生产计划子系统、作业调度子系统、作业交互控制子系统及其他管理控制系统组成，并通过接口与业务处理系统对接。 系统结构示意如下： 系统包含岸边机械操作功能模块、水平运输机械操作功能模块、堆场机械操作功能模块，并通过单机控制系统实现联动控制。 4.2 业务处理系统包括电子数据交换、计费、预约、统计分析、口岸监管等系统。 4.3 其他管理控制系统包括拆装锁、道口控制、充/换电管理、OCR智能理货等系统。 4.4 ACTOS数据交换包括信息管理子系统、生产计划子系统、作业交互控制子系统与数据库及外部系统之间的内部公共接口交互机制。
