【国家标准】 造纸用圆丝干燥网

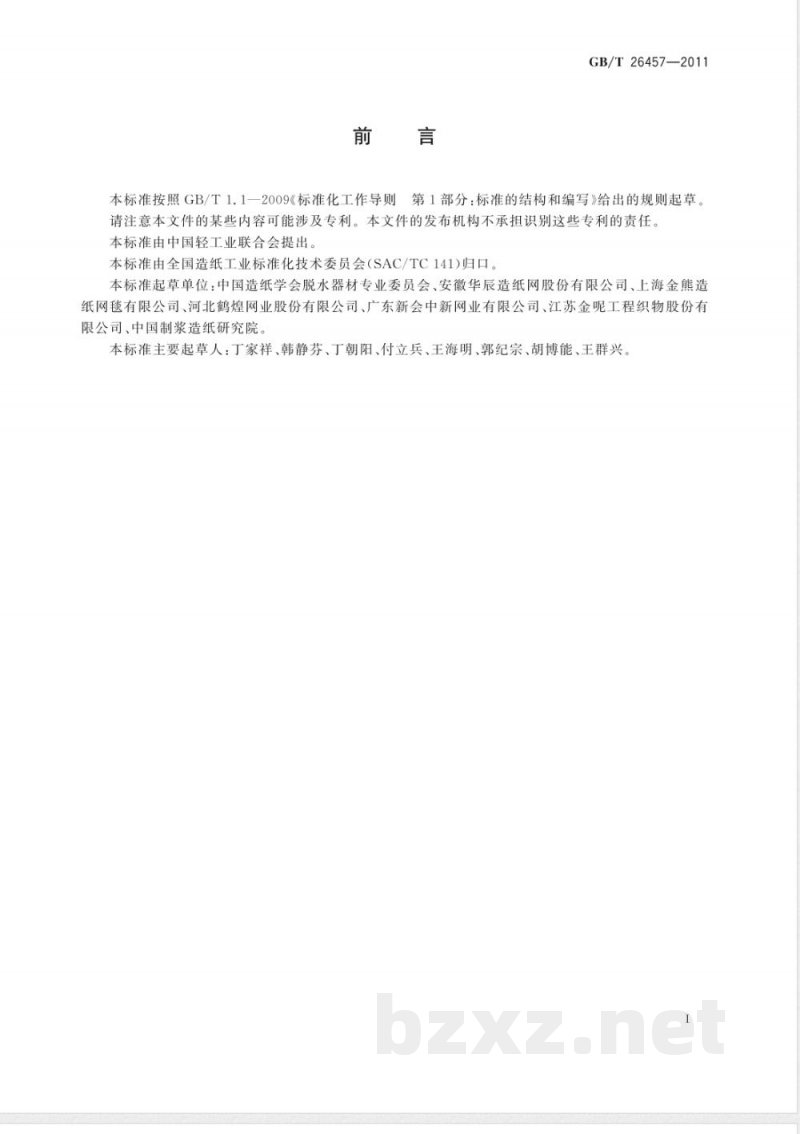

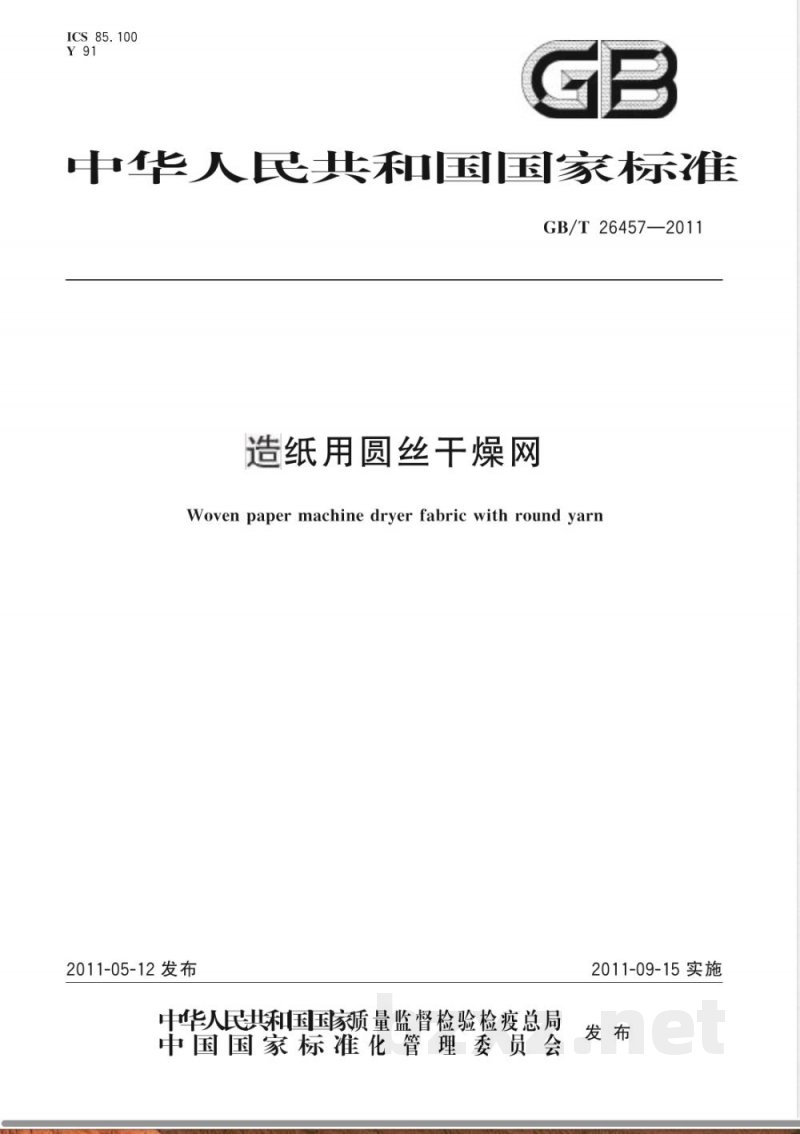

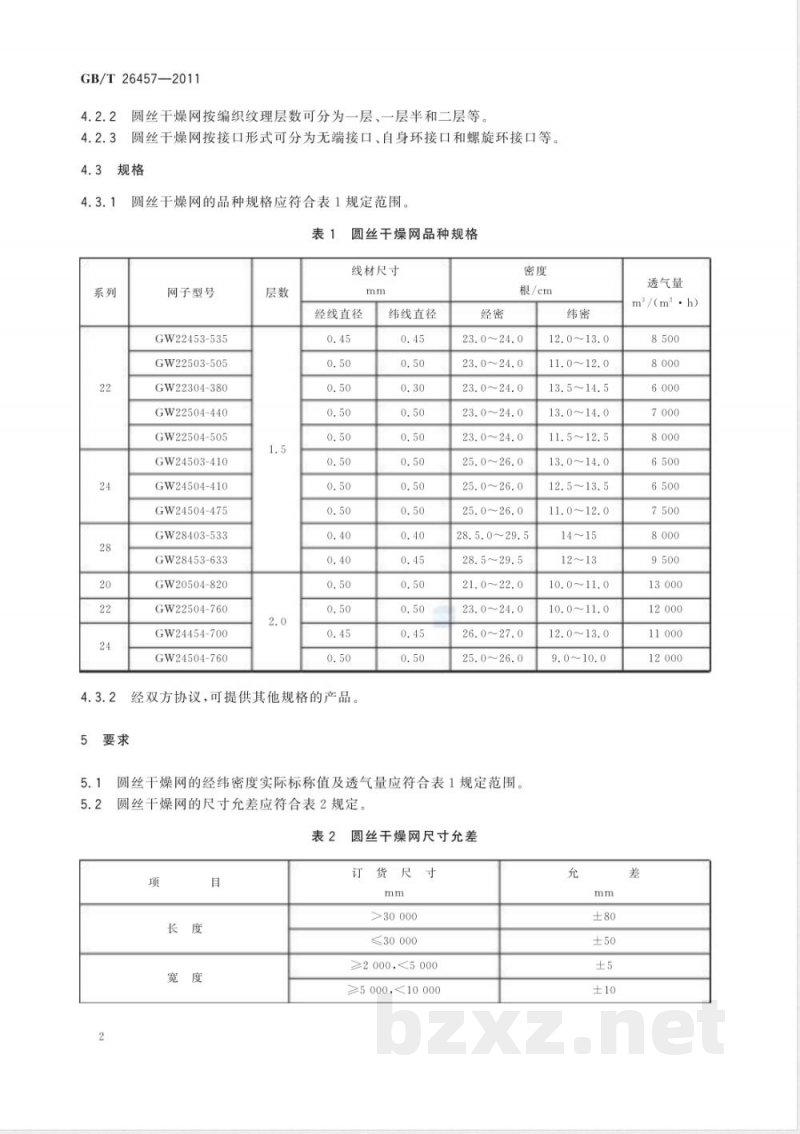

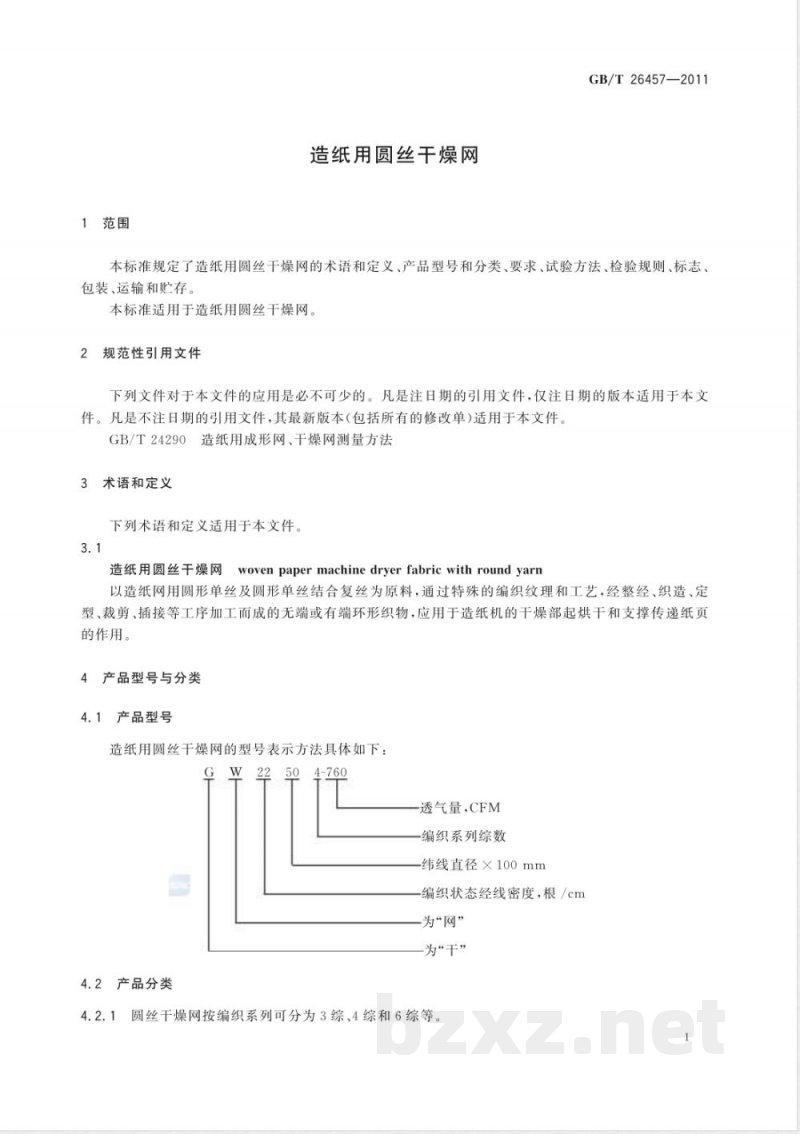

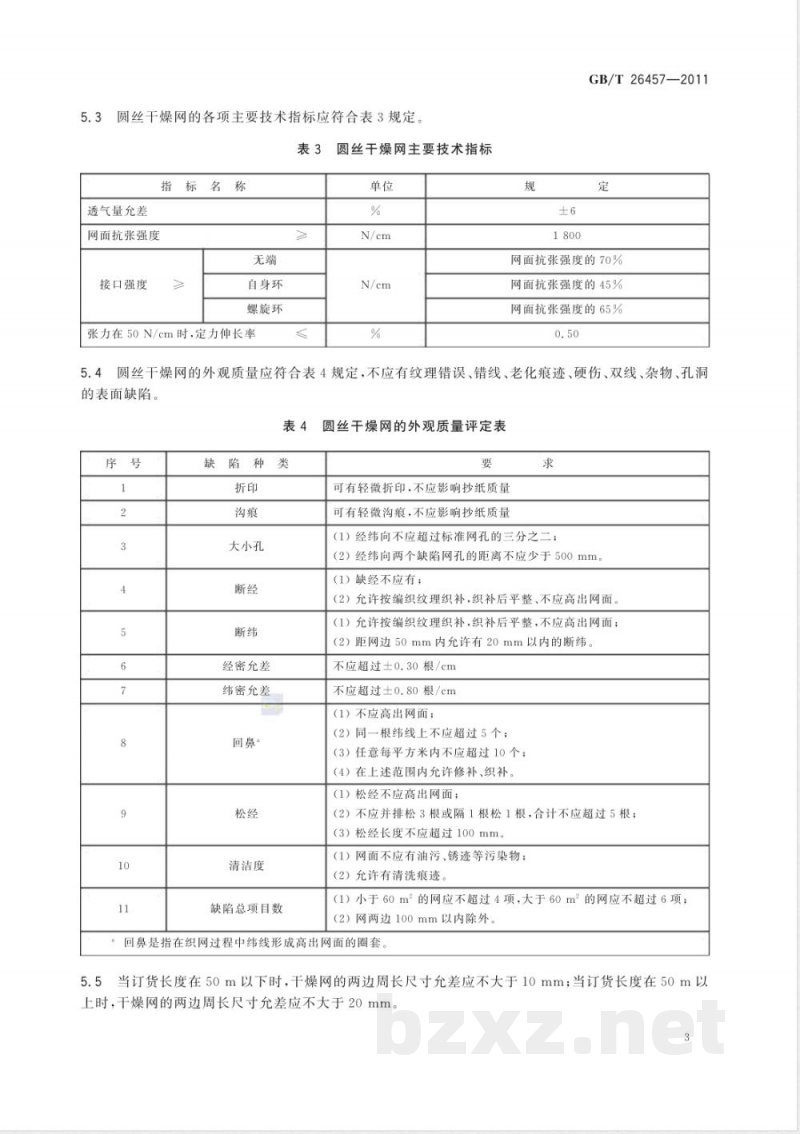

ICS 85.100 Y91 GB 中华人民共和国国家标准 GB/T 26457—2011 造纸用圆丝干燥网 Woven paper machine dryer fabric with round yarn 2011-05-12发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2011-09-15实施 发布 前言 本标准按照 GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利，发布机构不承担识别这些专利的责任。 本标准由中国轻工业联合会提出。 本标准由全国造纸工业标准化技术委员会（SAC/TC141）归口。 本标准起草单位：中国造纸学会脱水器材专业委员会、安徽华辰造纸网股份有限公司、上海金熊造纸网毯有限公司、河北鹤煌网业股份有限公司、广东新会中新网业有限公司、江苏金呢工程织物股份有限公司、中国制浆造纸研究院。 本标准主要起草人：丁家祥、韩静芬、丁朝阳、付立兵、王海明、郭纪宗、胡博能、王群兴。 1 范围 本标准规定了造纸用圆丝干燥网的术语和定义、产品型号与分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于造纸用圆丝干燥网。 2 规范性引用文件 GB/T 24290 造纸用成形网、干燥网测量方法 3 术语和定义 3.1 造纸用圆丝干燥网 以造纸网用圆形单丝及圆形单丝结合复丝为原料，通过特定编织纹理和工艺，经整经、织造、定型、裁剪、插接等工序加工而成的无端或有端环形织物，用于造纸机干燥部，起支撑纸页传递及烘干作用。 4 产品型号与分类 4.1 产品型号表示方法 造纸用圆丝干燥网型号由结构代号、规格参数及透气量等组成，例如G、W等标识配合经纬密度与透气量参数表示。 4.2 产品分类 4.2.1 按编织系列可分为3综、4综和6综等。 4.2.2 按编织结构层数可分为一层、一层半和二层等。 4.2.3 按接口形式可分为无端接口、自身环接口和螺旋环接口等。 4.3 规格 圆丝干燥网产品按型号（如GW22453-535等）对应不同线材尺寸与结构参数。 经线直径一般为0.40mm～0.50mm，部分规格可达0.45mm或0.50mm等；纬线直径范围约0.30mm～0.50mm不等。 经密范围约21.0～29.5根/cm，纬密范围约11.0～14.5根/cm。 具体产品规格及透气量应符合表1规定。 4.4 定制说明 经双方协议，可提供其他规格产品。 5 要求 5.1 圆丝干燥网的经纬密度标称值及透气量应符合表1规定范围。 5.2 圆丝干燥网尺寸允许偏差应符合表2规定，包括长度、宽度等尺寸要求，按不同订货尺寸范围执行。
