【国家标准(GB)】 塑料无滴薄膜无滴性能试验方法

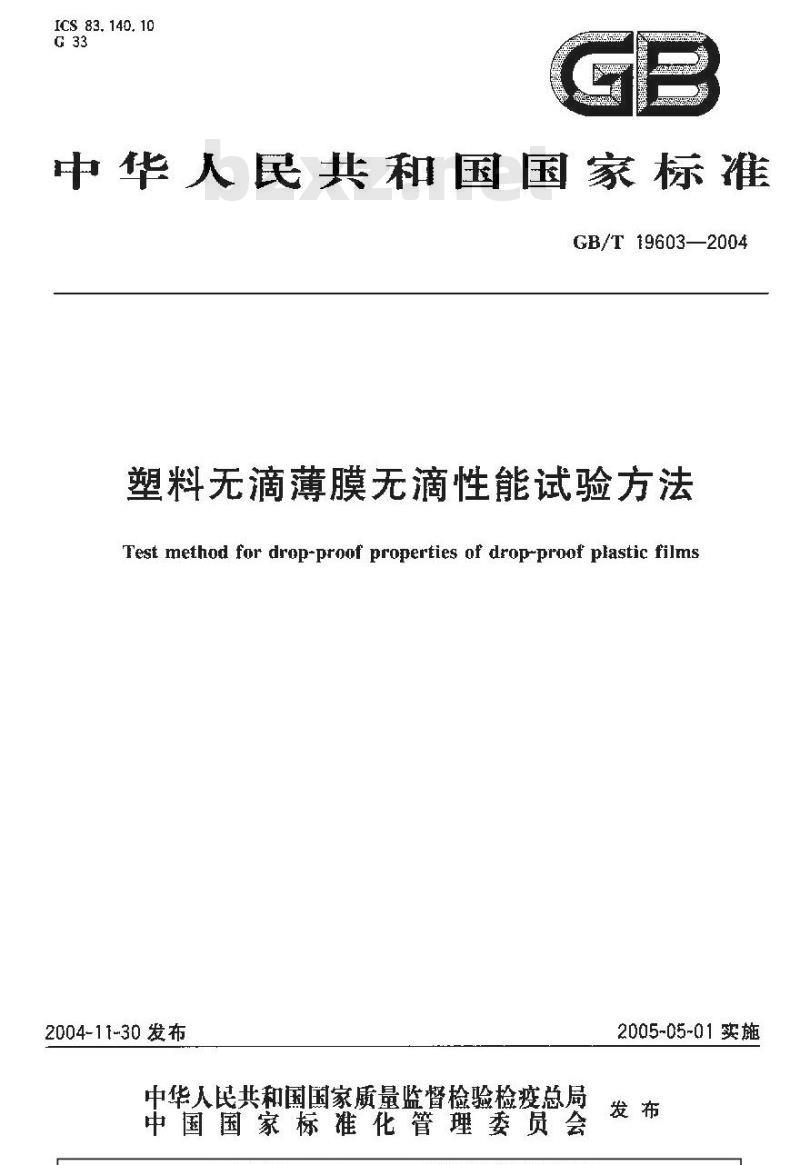

ICS 83.140.10
中华人民共和国国家标准
GB/T 196032004
塑料无滴薄膜无滴性能试验方法Test method for drop-proof properties of drop-proof plastic films2004-11-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-05-01实施
GB/T19633—2004
国内外尚无塑料无滴薄膜无滴性能测试方法本标推中的试验方法是在深人研究国内外塑料无滴薄膜生产企业及技术机构所采用的无滴性能试验方法基础上确定的,并得到了大量试验数据验证。本标准由山东脊质量技术监督局提出。本标准由全国塑料制品标摊化技术委员会归口。本标推起章单位：山东省产品质量监督检验所，山东塑料制品试验厂。本标推主要起草人：杨学军、王兴东、冯冠民。本标推首欲发布。
：com1范围
塑料无滴薄膜无滴性能试验方法本标推规定了塑料无滴薄膜无滴性能的试验方法。本标推适用于以内掺法生产的塑料无滴薄膜无滴性能的测试。2规范性引用文件
GB/T19603-—2004
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随斥所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然前，刷根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标谁。GB/T2918—1998塑料试样状态调节和试验的标准环境3定文
下列定义适用于本标准。
塑料无滴薄膜
用吹塑、压延、流延等方法制得的具有无滴性能的塑料薄膜称为塑料无滴薄膜。4原理
水在薄膜表商润湿形成水膜，在定的角度下向点聚集，当聚巢到一定程度时形成水珠滴下。水珠滴下的速度反应了薄膜表面润湿张力的大小，即薄膜的无滴性能，用水珠滴下的时间来表示薄膜的无滴性能。
5仪器
5.无滴试验仪
无滴试验仪如图1所示：附件压锤婚图2所示。单位为毫米
温度计
温随轮制器
无额试验仪
图1 无滴试验仪示意图
GB/T19603--2004
5.2秒表
分度销 0. 1 s.
5.3温度计
量程 0℃~100℃,分度值 1℃
6试样
孔M10
淘2压锤示意图
裁取 450 mmX450 mm 的试样三块，试样应平整、清洁,不允许有皱折。7样品状态谢节和试验环境
单位为毫米
在GB/T2918规定的温度为23C士2℃，相对湿度为 50%110%的标准环境下进行样品状态调节，时间不少于24h，并在此环境下进行试验。8试验步骤
8.1无滴试验仪的水槽中，应加人足量的蒸馏水，水面距试验仪最上端150 mm。开启试验仪，使之恒于50℃±2℃
8.2使用夹其将试样绷平，而后放在试验仪上端。将压锤置于样品中心处，并压下 40 mm土0.5 1nml使膜面与水平方向约成15°角，同时启动秒表。8.3观察试样内表面上水滴聚集情况，记录第一滴水珠滴下的时间，即为初滴时间。8.4初滴10min后，记录连续10滴水珠滴下所需的时间。连续测试3次，取平均值。8.5重复上述步骤，分别测量另外两块试样的初滴时间和连续10滴水珠滴下所需的时间。9试验结果表示
试验结果以三个试样试验结果的平均值表示。10试验报告Www.bzxZ.net
试验报告应包括下列内容：
a）本标准编号或标准名称;
b）试样名称，
试验环境：
d）试验结果
试验口期：
试验人；
审核人。
GB/T19603-—2004
