【国家标准】 环境试验仪器及设备安全规范 第7部分：气候环境试验箱

ICS19.040
中华人民共和国国家标准
GB/T32710.7—2016
环境试验仪器及设备安全规范
第7部分：气候环境试验箱
Safety requirements for environmental testing and conditioning equipment-Part7:Climatic andenvironmentaltestchambers2016-06-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-01-01实施

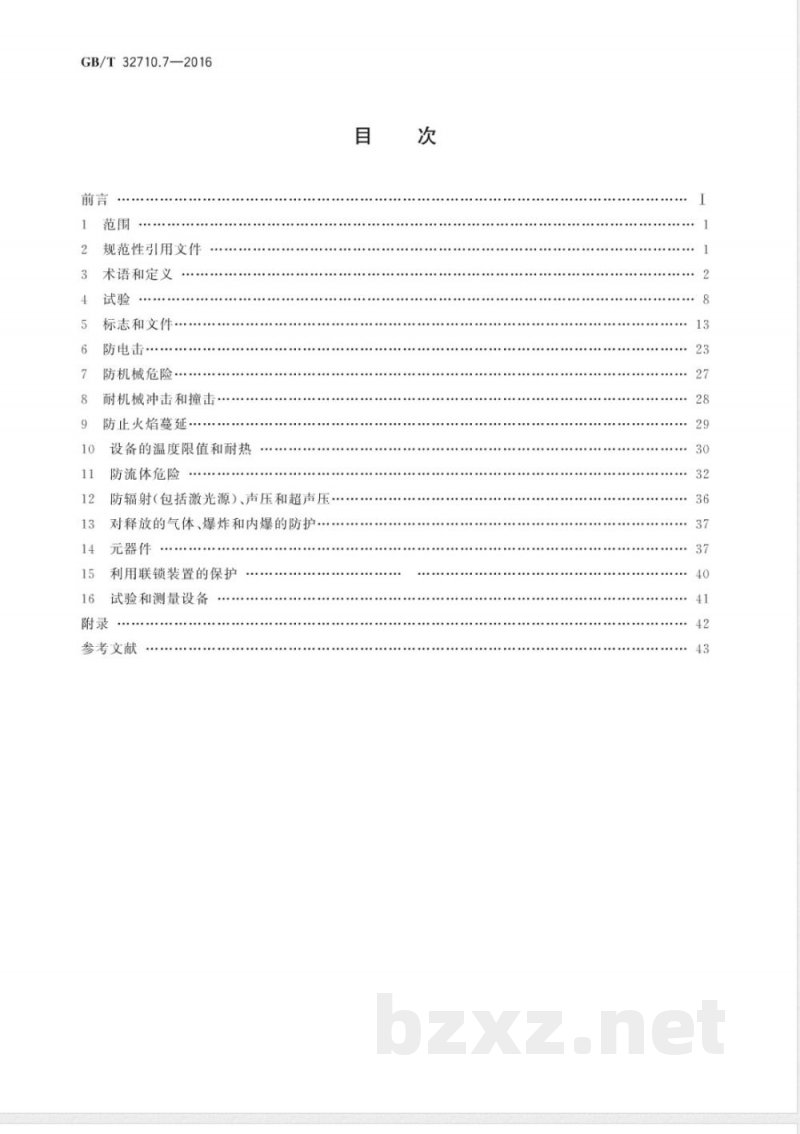

GB/T32710.7—2016
规范性引用文件
术语和定义
标志和文件
防电击
防机械危险
耐机械冲击和撞击
防止火焰蔓延
设备的温度限值和耐热
防流体危险
防辐射（包括激光源）、声压和超声压对释放的气体、爆炸和内爆的防护。元器件
利用联锁装置的保护
试验和测量设备
参考文献

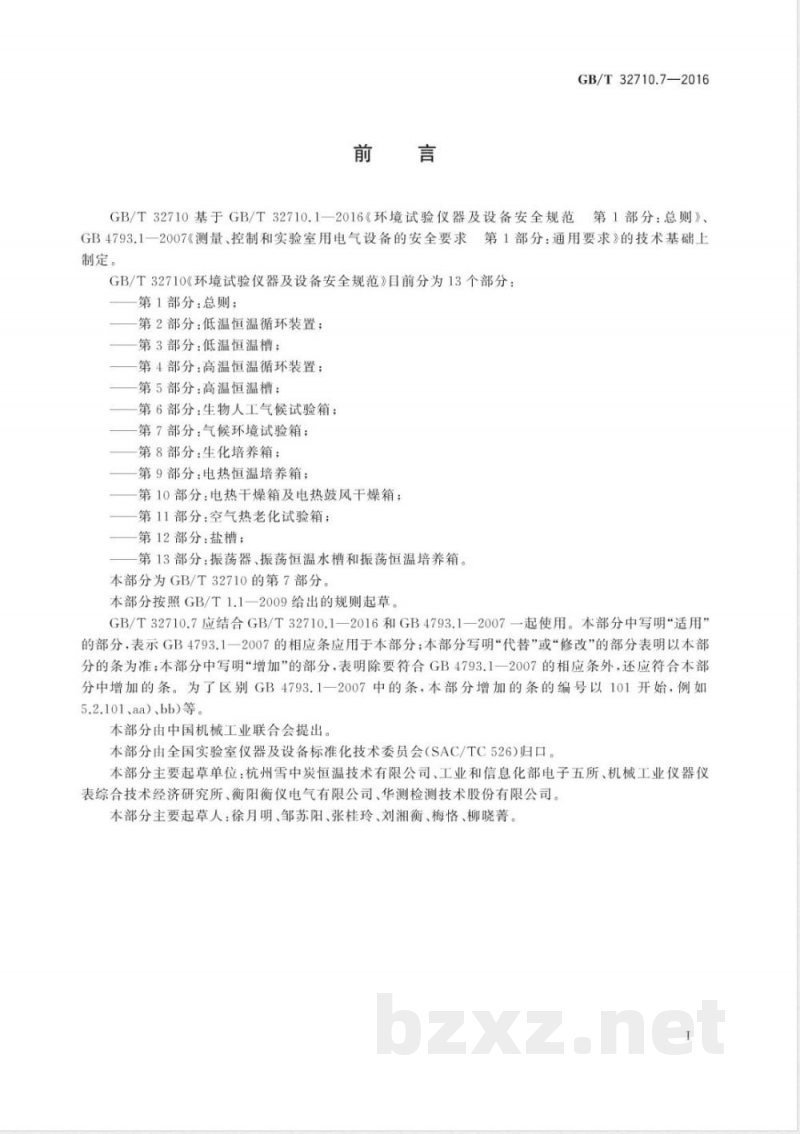

GB/T32710.7—2016
GB/T32710基于GB/T32710.1—2016《环境试验仪器及设备安全规范第1部分：总则》、GB4793.1一2007《测量、控制和实验室用电气设备的安全要求第1部分：通用要求》的技术基础上制定。
GB/T32710《环境试验仪器及设备安全规范》目前分为13个部分：第1部分：总则；
第2部分：低温恒温循环装置；
第3部分：低温恒温槽；
第4部分：高温恒温循环装置；
第5部分：高温恒温槽：
第6部分：生物人工气候试验箱：第7部分：气候环境试验箱；
第8部分：生化培养箱；
第9部分：电热恒温培养箱；
第10部分：电热干燥箱及电热鼓风干燥箱；第11部分：空气热老化试验箱；第12部分：盐槽；
第13部分：振荡器、振荡恒温水槽和振荡恒温培养箱。本部分为GB/T32710的第7部分。本部分按照GB/T1.1一2009给出的规则起草GB/T32710.7应结合GB/T32710.1一2016和GB4793.1一2007一起使用。本部分中写明“适用”的部分，表示GB4793.1一2007的相应条应用于本部分；本部分写明“代替”或“修改”的部分表明以本部分的条为准：本部分中写明“增加”的部分，表明除要符合GB4793.1一2007的相应条外，还应符合本部分中增加的条。为了区别GB4793.1一2007中的条，本部分增加的条的编号以101开始，例如5.2.101、aa)、bb)等。
本部分由中国机械工业联合会提出。本部分由全国实验室仪器及设备标准化技术委员会（SAC/TC526)归口。本部分主要起草单位：杭州雪中炭恒温技术有限公司、工业和信息化部电子五所、机械工业仪器仪表综合技术经济研究所、衡阳衡仪电气有限公司、华测检测技术股份有限公司。本部分主要起草人：徐月明、邹苏阳、张桂玲、刘湘衡、梅恪、柳晓菁。I

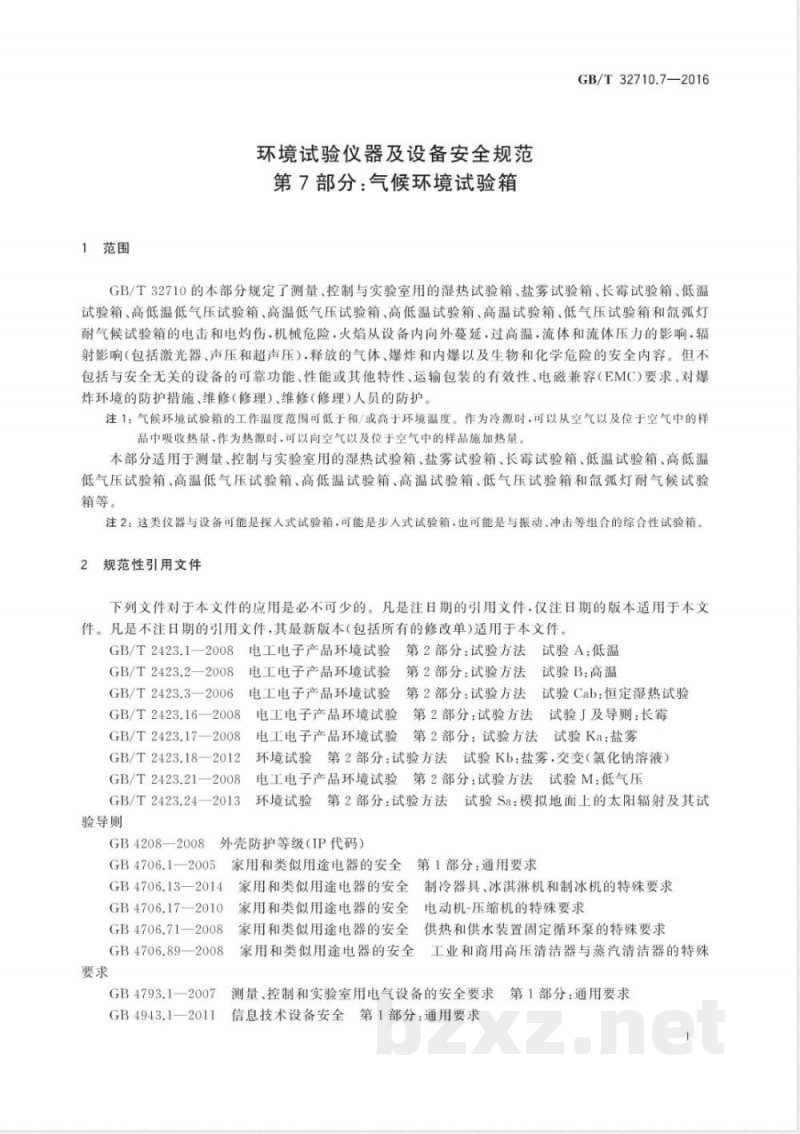

1范围
环境试验仪器及设备安全规范
第7部分：气候环境试验箱
GB/T32710.7—2016
GB/T32710的本部分规定了测量、控制与实验室用的湿热试验箱、盐雾试验箱、长霉试验箱、低温试验箱、高低温低气压试验箱、高温低气压试验箱、高低温试验箱、高温试验箱、低气压试验箱和氙弧灯耐气候试验箱的电击和电灼伤，机械危险，火焰从设备内向外蔓延，过高温，流体和流体压力的影响，辐射影响（包括激光器、声压和超声压），释放的气体、爆炸和内爆以及生物和化学危险的安全内容。但不包括与安全无关的设备的可靠功能、性能或其他特性、运输包装的有效性、电磁兼容（EMC)要求、对爆炸环境的防护措施、维修（修理）、维修（修理)人员的防护注1：气候环境试验箱的工作温度范围可低于和/或高于环境温度。作为冷源时，可以从空气以及位于空气中的样品中吸收热量，作为热源时，可以向空气以及位于空气中的样品施加热量。本部分适用于测量、控制与实验室用的湿热试验箱、盐雾试验箱、长霉试验箱、低温试验箱、高低温低气压试验箱、高温低气压试验箱、高低温试验箱、高温试验箱、低气压试验箱和氙弧灯耐气候试验箱等。
注2：这类仪器与设备可能是探人式试验箱，可能是步入式试验箱，也可能是与振动、冲击等组合的综合性试验箱。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本支件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2—2008
电工电子产品环境试验
第2部分：试验方法试验B：高温GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.16—2008
电工电子产品环境试验
第2部分：试验方法试验及导则：长霉GB/T2423.17—2008
第2部分：试验方法试验Ka：盐雾电工电子产品环境试验
GB/T2423.18—2012
环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液）GB/T2423.21—2008
电工电子产品环境试验第2部分：试验方法试验M：低气压GB/T2423.24—2013
验导则
环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试外壳防护等级（IP代码）
GB4208—2008
GB4706.1—2005
GB4706.13—2014
GB4706.17—2010
GB4706.71—2008
GB4706.89—2008
GB4793.12007
家用和类似用途电器的安全第1部分：通用要求家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求家用和类似用途电器的安全电动机-压缩机的特殊要求家用和类似用途电器的安全供热和供水装置固定循环泵的特殊要求家用和类似用途电器的安全工业和商用高压清洁器与蒸汽清洁器的特殊第1部分：通用要求
测量、控制和实验室用电气设备的安全要求GB4943.1—2011
信息技术设备安全第1部分：通用要求1
GB/T32710.7—2016
GB/T5465.2一2008电气设备用图形符号第2部分：图形符号GB7000.1一2007灯具第1部分一般要求与试验GB9237一2001制冷和供热用机械制冷系统安全要求GB/T10125一2012人造气氛腐蚀试验盐雾试验GB17465（所有部分）家用和类似用途器具糖合器GB/T32710.1一2016环境试验仪器及设备安全规范第1部分：总则ISO7000：2004设备用图形符号索引和一览表（GraphicalsymbolsforuseonequipmentIndex and synopsis)
图形符号安全颜色和安全标志注册安全标志（Graphicalsymbols一SafetyISO7010:2011
colours and safety signs-Registered safety signs)IEC61770：2008与总水管连接的电气器具避免软管组件的反虹吸和失效（Electricappliancesconnected to the water mainsAvoidance of backsiphonage and failure of hose-sets)3术语和定义
GB4793.1一2007界定的以及下列术语和定义适用于本文件。3.11
设备和设备的类别
增加：
增加下面的新定义：
试验箱testchamber
其中某部分能满足规定试验条件的密闭的箱体或空间注1：本部分中泛指所有适用的气候环境试验箱。注2：至少应包括一个可以完全密闭的箱体或空间，一个方便样品操作或人员进出的门，一个电子式控制器，加热和吸热装置的其中一个或两个等，有或没有循环风扇。3.1.102
首climatic and environmental test chamber气候环境试验箱
满足GB/T2423规定的试验程序，用于模拟自然环境温度、湿度、气压、辐照、淋雨、盐雾等条件一个或多个因素影响的试验箱。
首refrigeratedtestchamber
低温试验箱
满足GB/T2423.1一2008试验A规定的试验程序，装备了有源制冷装置但不装备电阻加热装置，用于模拟低温条件的气候环境试验箱。注：低温试验箱只能在接近或低于环境温度工作，设备依靠试验产生的热量和制冷系统的热量实现升温或维持恒温。
高温试验箱
百heatingtestchamber
满足GB/T2423.2一2008试验B规定的试验程序，装备了电阻加热装置但不装备有源制冷装置，用于模拟高温条件的气候环境试验箱注：高温试验箱只能在接近或高于环境温度工作，设备依靠试验消耗的热量维持接近环境的工作恒温3.1.105
高低温试验箱
refrigeratedandheatingtestchamber满足GB/T2423.1一2008试验A和GB/T2423.2一2008试验B规定的试验程序，同时装备电阻加2
热装置和有源制冷装置，用于模拟低温和高温条件的气候环境试验箱。GB/T32710.7—2016
注：高低温试验箱既能低于环境温度工作，又能高于环境温度工作，除了制冷装置以外，还有独立的电阻加热装置以实现降温、升温和维持恒温。3.1.106
首lowairpressuretestchamber
低气压试验箱
满足GB/T2423.21一2008试验M规定的试验程序，用于模拟高海拔地区和高空环境、低于标准大气压环境的高低温试验箱或综合试验箱。3.1.107
湿热试验箱
首dampheattestchamber
恒温恒湿试验箱
temperature and humiditytest chamber满足GB/T2423.3一2006试验C和GB/T2423.4试验D规定的试验程序，用于模拟自然环境温度、湿度条件的高低温试验箱、高温试验箱或低温试验箱注：试验箱可能装备了能够使水蒸发、汽化或雾化的电阻式加湿器、电极式加湿器、超声波加湿器或离心雾化式加湿器，或用于连接外部加湿器或蒸汽的接口。3.1.108
氙弧灯耐气候试验箱
xenon-arc weatherdurabilitytestchamber满足GB/T2423.24一2013试验S规定的试验程序，使用氙弧灯为光源，用于模拟太阳光辐照、温度和/或湿度、凝露、淋雨等条件的高低温试验箱、高温试验箱或低温试验箱3.1.109
长霉试验箱mouldgrowthtestchamber满足GB/T2423.16一2008试验J规定的试验程序，用于模拟自然环境温度、湿度条件下霉菌生长的高低温试验箱、高温试验箱或低温试验箱。3.1.110
盐雾试验箱
百saltspraycorrosiontestchamber满足GB/T2423.17一2008或GB/T2423.18一2012试验K规定的试验程序，符合GB/T10125—2012规定的盐雾腐蚀试验方法对样品进行试验的试验箱。注1：盐雾腐蚀试验一般包括：中性盐雾试验（NSS）、醋酸盐雾试验（AASS)、铜盐加速醋酸盐雾试验（CASS)等。注2：至少应包括一个可以调节温度的雾化室，一个盐溶液储存槽，一个经净化和温湿度调节的压缩空气源，一个或多个喷雾嘴，样品支架，一个控制装置。3.1.111
步入式试验箱
walk-intestchamber
开口允许人员进出的试验箱。
注：开口只允许样品操作不允许人员进出的试验箱为探人式试验箱。这里不考虑身高小于1300mm的儿童和开口底部高度不小于800mm的试验箱。2零部件和附件
增加：
增加下面的新定义：
压缩机
compressor
提高制冷剂蒸汽压力的机械设备。［GB9237—2001,定义3.9]
电动机-压缩机
lmotor-compressor
一个由压缩机的机械结构和电动机组成的，压缩机和电动机封闭在同一个密封的壳体内，且没有外3
GB/T32710.7—2016
轴封，电动机运行在有润滑或没有润滑的制冷剂气体中。壳体可以用熔焊或铜焊来永久性密封（全封闭型电动机-压缩机），也可以用填料接头来密封（半封闭型电动机-压缩机）。也可以包括一个接线盒、一个接线盒盖和其他电气组件或一个电子控制系统［GB4706.17—2010,定义2.101]3.2.103
制冷剂
refrigerant
制冷系统中用于传递热量的液体，在低温、低压时吸收热量，在高温、高压时放出热量，此过程中通常伴随流体状态的变化。
[GB9237—2001，定义3.45]
flammablerefrigerant
可燃性制冷剂免费标准下载网bzxz
GB9237一2001中，可燃性等级分类为2组或3组的制冷剂。注：包含一个以上制冷剂分类组别的混合制冷剂，可以使用最不利的一类制冷剂按本定义进行评价，也可以将整个混合制冷剂按ISO817进行可燃性评价。3.2.105
冷凝器
condenser
经压缩后的气态制冷剂通过向外部介质中散热而被液化的热交换器3.2.106
强制风冷式冷凝器
导air-cooledcondensen
使用强制通风散热的空气冷却冷凝器。3.2.107
水冷式冷凝器
water-cooledcondenser
使用直通水或循环水散热的水冷却冷凝器3.2.108
［制冷剂]冷凝机组
(refrigerant)condensing unit指使用给定制冷剂的特定的制冷机组，它由一组或多组电动机-压缩机、冷凝器、储液器（需要时）和其他附件组成。
［GB9237—2001,定义3.12］
蒸发器
evaporator
经减压后的液态制冷剂通过从待制冷的介质中吸热而被蒸发的热交换器。3.2.110
制冷装置refrigeratinginstallation构成制冷系统及其运行所必要的所有设备的组合。[GB9237—2001,定义3.46]
注1：含有制冷剂的部件通过内部相互联接，组成一个封闭的制冷回路，制冷剂就在这个回路里循环吸热和放热，这样的系统称为制冷系统，
注2：制冷剂冷凝机组与蒸发器之间可以是一体集成式或远程分体式连接3.2.111
高压侧high-pressure side
制冷装置中压力接近冷凝压力的部分。［GB9237—2001,定义3.24]］
低压侧low-pressureside
制冷装置中压力接近蒸发压力的部分。【GB9237—2001，定义3.30
置limited-chargerefrigeratedequipment有限充装的制冷装置
GB/T32710.7—2016
装置的内部容积及制冷剂总充填量为：系统停机时，即使充装的制冷剂全部蒸发，也不会超过其最大工作压力。
［GB9237—2001,定义3.32］
限压器件
pressure-limitingdevice
通过停止压缩机工作来对预定压力自动响应的机构。注：例如高低压开关。但是使用限压器件的试验箱在处于压缩机停机状态时并不能阻止压力变化。3.2.115
泄压器件
pressure-relief device
能够自动释放过高压力的阀或爆破片。［[GB9237—2001，定义3.40］
pressure-reliefvalve
安全阀
用弹簧或其他方法使其保持关闭的压力驱动阀。当压力超过设定值时，就会自动泄压，当压力降到其设定值以下后，又会重新关闭和阻止流体进一步流动。［[GB9237—2001,定义3.41]
电极式加湿器
electrode-typehumidifier
通过电流流过导电性液体使液体加执雾化的装置［GB4706.48—2009.定义3.101]3.2.118
protective electronic circuit保护电子电路
防止非正常运行状态下出现危险的电子电路。「GB4706.12005.定义3.9.1、3.9.2和3.9.3注1：至少装有一个电子元件的电路为电子电路。注2：电路中的部分也可以起到功能的作用。3.2.119
液体传热介质
heattransferliquid
用于热量传递而不改变任何状态的液体。LGB9237—2001定义3.22
冷却水循环装置
量re-circulatingcooler
装备有源制冷装置但不装备电阻加热装置，使用水作为液体传热介质，通过循环泵驱动水的循环完成热量交换和冷却的完整装置。注：冷却水循环装置的工作温度范围通常为5℃～十40℃。冷却水循环装置所用的液体传热介质通常为去离子水、蒸馏水或纯净水，用于代替自来水的使用。5
GB/T32710.7—2016
cascadesystem
复叠式制冷系统
由2个或2个以上相互独立的制冷系统组成的装置，其中一个制冷系统的冷凝器通过另一个制冷系统的蒸发器直接释放热量。
换气装置
ventilator
用于试验箱工作空间内外空气交换的一种装置。注：试验箱的空气交换量试验方法，可参考ASTME145-94（2006）。3.5安全术语
3.5.9代替：
月normaluse
正常使用
试验箱在以下条件下使用：
3.5.9.101
低温试验箱的正常使用
normaluseof refrigeratedtestchamber按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭低温试验箱的门或盖，启动试验箱内部的通风循环使连续工作。通过设置温度控制器或使用其他方式使制冷装置的电动机-压缩机在最高ACC温度范围内连续工作。设计直接与水源连接的水冷式冷凝器应使用制造商规定的软管实施与水源的连接并开启水源阀门。使用过程中可能排放冷凝水的应采用制造商推荐的软管和规定的方式连接并确保排放畅通。
注：装备换气装置的试验箱，应将其设置在正常调节范围内的任意一个位置3.5.9.102
高温试验箱的正常使用
normaluseof heatingtestchamber按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭高温试验箱的门或盖，启动试验箱内部的通风循环使连续工作。通过设置温度控制器或使用其他方式使电阻加热装置处于工作状态。
注：装备换气装置的试验箱，应将其设置在正常调节范围内的任意一个位置，3.5.9.103
高低温试验箱的正常使用
normaluseofrefrigeratedandheatingtestchamber按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭高低温试验箱的门或盖，启动试验箱内部的通风循环使连续工作。通过设置温度控制器或使用其他方式使制冷装置的电动机-压缩机和电阻加热装置在最高ACC温度范围内同时工作。设计直接与水源连接的水冷式冷凝器应使用制造商规定的软管实施与水源的连接并开启水源阀门。使用过程中可能排放冷凝水的应采用制造商推荐的软管和规定的方式连接并确保排放畅通。注：装备换气装置的试验箱，应将其设置在正常调节范围内的任意一个位置3.5.9.104
低气压试验箱的正常使用
normaluseof lowairpressuretestchamber按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭低气压试验箱的门或盖，启动试验箱内部的通风循环和真空泵使连续工作。预定需要通过连接才能正常工作的真空泵，应使用制造商规定的软管实施与真空泵的连接并开启真空泵的电源。
按照低温试验箱、高温试验箱和高低温试验箱正常使用的条件设置电阻加热装置和/或电动机-压缩机的工作，以及如果适用，连接水源和冷凝水排放管道、开启水源阀门。0
3.5.9.105
湿热试验箱的正常使用normaluseofdampheattestchamberGB/T32710.7—2016
按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭湿热试验箱的门或盖，启动试验箱内部的通风循环和加湿器使连续工作按照低温试验箱、高温试验箱和高低温试验箱正常使用的条件设置电阻加热装置和/或电动机-压缩机的工作，以及如果适用，连接加湿器和/或水冷式冷凝器的水源、开启水源阀门，连接冷凝水排放管道等。
对于电极式加湿器，在20℃时其水的电阻率大约是500Q·cm。注：长需试验箱的正常使用可参考湿热试验箱。3.5.9.106
氙弧灯耐气候试验箱的正常使用normaluseofxenonarcweatherdurabilitytestchamber按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭氙弧灯耐气候试验箱的门或盖，启动试验箱内部的通风循环、样品架旋转马达。开启氙弧灯的电源，并让其工作在最大辐照强度，按照适用的情况，开启加湿器和淋雨模拟装置的电源使连续工作。设计由冷却水循环装置冷却的氙弧灯光源，应按制造商推荐的方式正确连接循环水管道，在启动氙弧灯光源以前先行启动冷却水循环装置的工作。按照低温试验箱、高温试验箱和高低温试验箱正常使用的条件设置电阻加热装置和/或电动机-压缩机的工作，以及如果适用，连接加湿器和/或水冷式冷凝器的水源、开启水源阀门，连接冷凝水、喷淋水排放管道等。
3.5.9.107
盐雾试验箱的正常使用normaluseofsaltspraycorrosiontestchamber按制造商的使用说明书操作和4.3.1.3规定的试验条件工作，空载，关闭盐雾试验箱的门或盖，启动空压机的工作并使工作压力达到正常雾化所规定的要求。通过设置定时器或使用其他方式使喷雾嘴连续工作，通过设置温度控制器或使用其他方式使雾化室和压缩空气饱和器的电阻加热装置处于工作状态。
设计直接与水源连接的盐雾试验箱应使用制造商规定的软管实施与水源的连接并开启水源阀门。使用制造商推荐的，材料和尺寸满足要求的管道连接排气管，以保证最小的回压，并且要安装得不会在管内存留溶液，应保护排气管的暴露端不受激烈气液的影响，以避免箱内压力或真空度的波动。按制造商的规定在盐溶液储存槽中注人盐溶液，设计直接与盐溶液源连接的盐雾试验箱应使用制造商规定的软管实施与盐溶液源的连接并开启阀门。用于排放盐溶液残液的排放阀应采用制造商推荐的软管和规定的方式连接并确保排放畅通。增加：
增加下面的四条新定义：
（制冷剂）临界压力criticalpressure（of refrigerant）液相和气相具有完全相同性质时制冷剂的压力。注：临界温度是该制冷剂可能被液化的最高温度。3.5.102
额定压力ratedpressure
制造商对设备承压部件规定的制冷剂、压缩空气、水蒸汽或冷却水等介质的最大工作压力。3.5.103
（制冷剂）最大工作压力maximumallowablepressurePSmaximumworkingpressure（MWP）（ofrefrigerant)
