【国家标准】 大坝监测仪器 钢筋计 第2部分：振弦式钢筋计

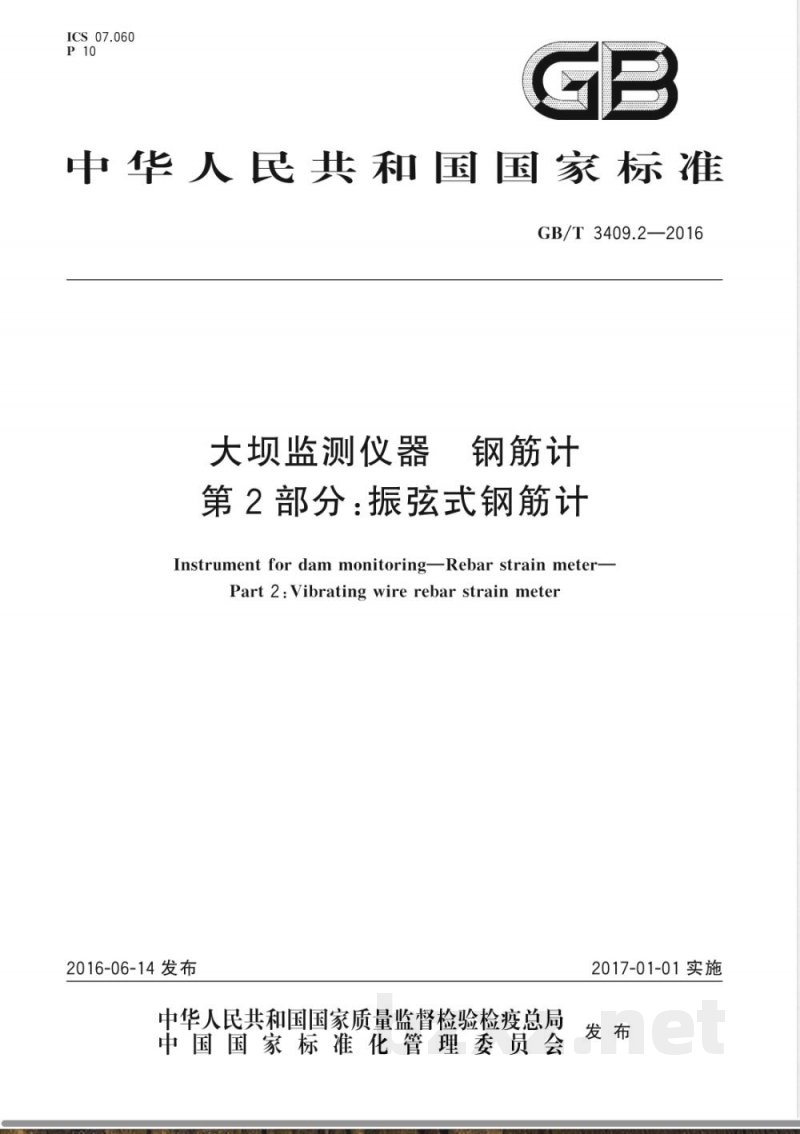

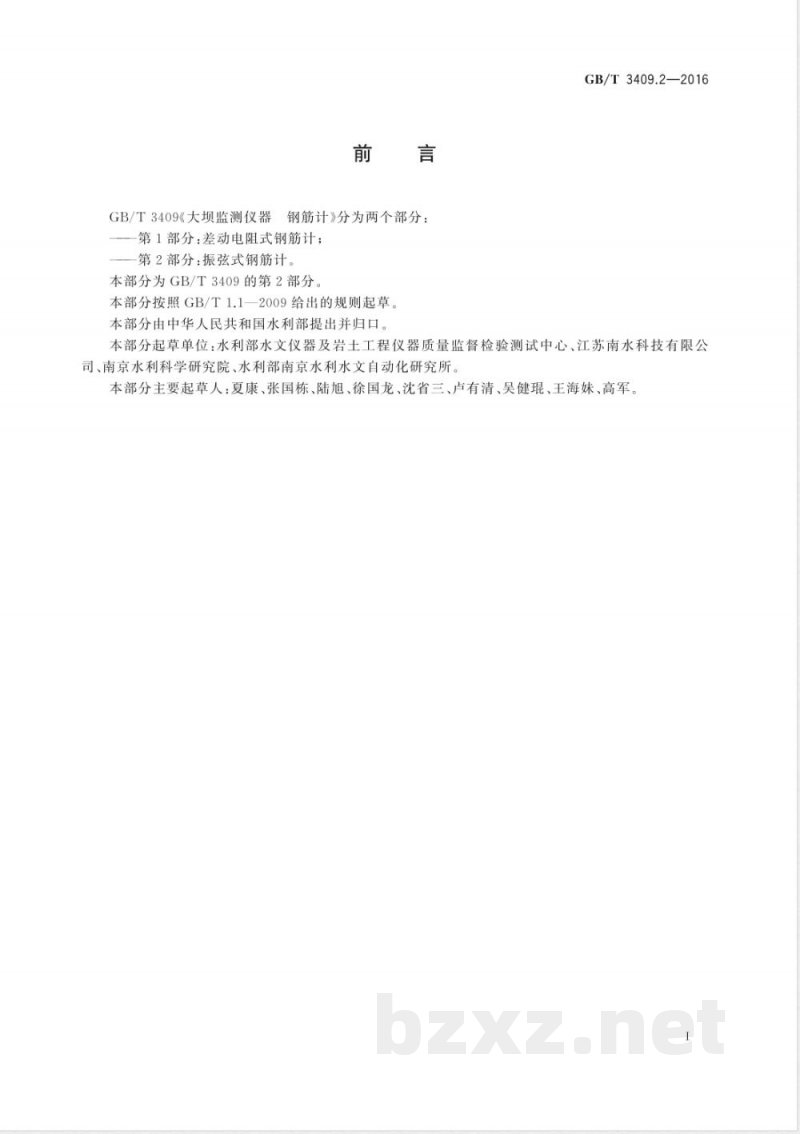

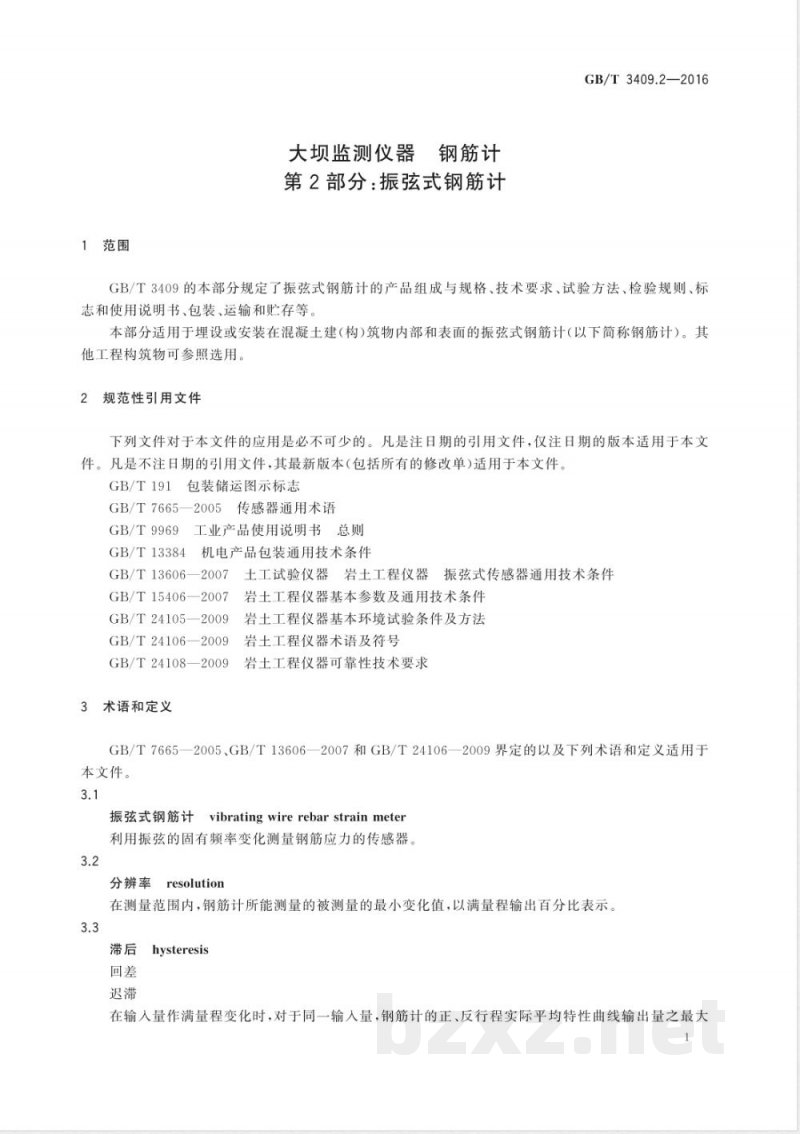

ICS 07.060 P10 GB 中华人民共和国国家标准 GB/T 3409.2—2016 大坝监测仪器 钢筋计 第2部分：振弦式钢筋计 Instrument for dam monitoring - Rebar strain meter Part 2: Vibrating wire rebar strain meter 2016-06-14发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布 2017-01-01实施 前言 《大坝监测仪器 钢筋计》分为两个部分： 第1部分：差动电阻式钢筋计； 第2部分：振弦式钢筋计。 本部分为GB/T 3409的第2部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由中华人民共和国水利部提出并归口。 本部分起草单位：水利部水文仪器及岩土工程仪器质量监督检验测试中心、江苏南水科技有限公司、南京水利科学研究院、水利部南京水利水文自动化研究所。 本部分主要起草人：夏康、张国栋、陆旭、徐国龙、沈省三、卢有清、吴健琨、王海妹、高军。 1 范围 本部分规定了振弦式钢筋计的产品组成与规格、技术要求、试验方法、检验规则、标志和使用说明书、包装、运输和贮存等内容。 本部分适用于埋设或安装在混凝土建（构）筑物内部和表面的振弦式钢筋计（以下简称钢筋计），其他工程构筑物可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 7665—2005 传感器通用术语 GB/T 9969 工业产品使用说明书 总则 GB/T 13384 机电产品包装通用技术条件 GB/T 13606—2007 土工试验仪器 岩土工程仪器 振弦式传感器通用技术条件 GB/T 15406—2007 岩土工程仪器基本参数及通用技术条件 GB/T 24105—2009 岩土工程仪器基本环境试验条件及方法 GB/T 24106—2009 岩土工程仪器术语及符号 GB/T 24108—2009 岩土工程仪器可靠性技术要求 3 术语和定义 GB/T 7665—2005、GB/T 13606—2007和GB/T 24106—2009界定的以及下列术语和定义适用于本文件。 3.1 振弦式钢筋计 vibrating wire rebar strain meter 利用振弦的固有频率变化测量钢筋应力的传感器。 3.2 分辨率 resolution 在测量范围内，钢筋计所能测量的被测量的最小变化值，以满量程输出百分比表示。 3.3 滞后 hysteresis / 回差 / 迟滞 在输入量作满量程变化时，对于同一输入量，钢筋计正、反行程实际平均特性曲线输出量之间的最大偏差，以满量程输出百分比表示。 3.4 不重复度 non-repeatability 在相同工作条件下，输入量从同一方向作满量程变化，多次趋近同一校准点时输出量分散程度，以满量程输出百分比表示。 3.5 非线性度 non-linearity 钢筋计正、反行程实际平均特性曲线相对于工作直线的最大偏差，以满量程输出百分比表示。 3.6 不符合度 non-conformity 钢筋计正、反行程实际平均特性曲线相对于工作曲线的最大偏差，以满量程输出百分比表示。 3.7 满量程输出 （原文未完整展开） 4 产品组成与规格 4.1 产品组成 4.2 产品规格 5 技术要求 5.1 外观 5.2 工作环境条件 5.3 基本性能 5.4 过范围限 5.5 绝缘性能 5.6 稳定性 5.7 温度影响 5.8 温度测量误差 5.9 防水密封性 5.10 机械环境适应性 5.11 防腐蚀性能 5.12 可靠性要求 6 试验方法 6.1 试验设备 6.2 环境条件 6.3 试验方法 7 检验规则 7.1 检验分类 7.2 出厂检验 7.3 型式检验 7.4 试验结果评定 8 标志和使用说明书 8.1 标志 8.2 使用说明书 9 包装、运输和贮存 9.1 包装 9.2 运输 9.3 贮存 附录A（规范性附录）钢筋计应力参数计算方法
