【其他行业标准】 液晶式语音报时石英钟

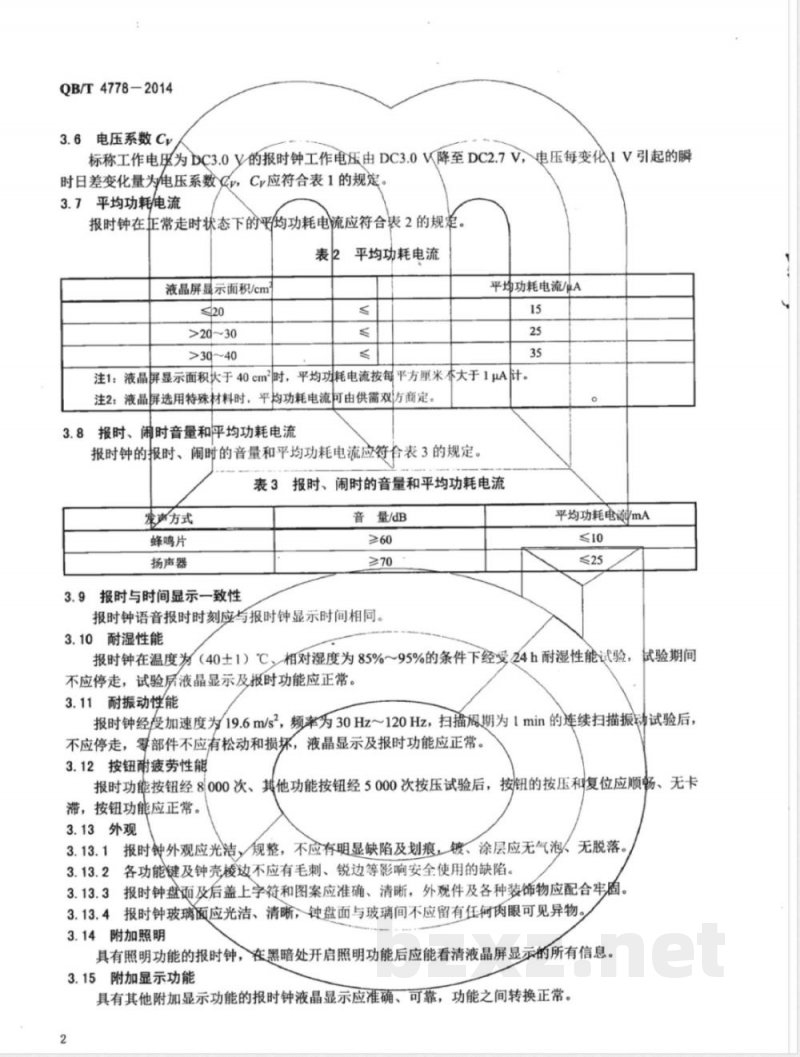

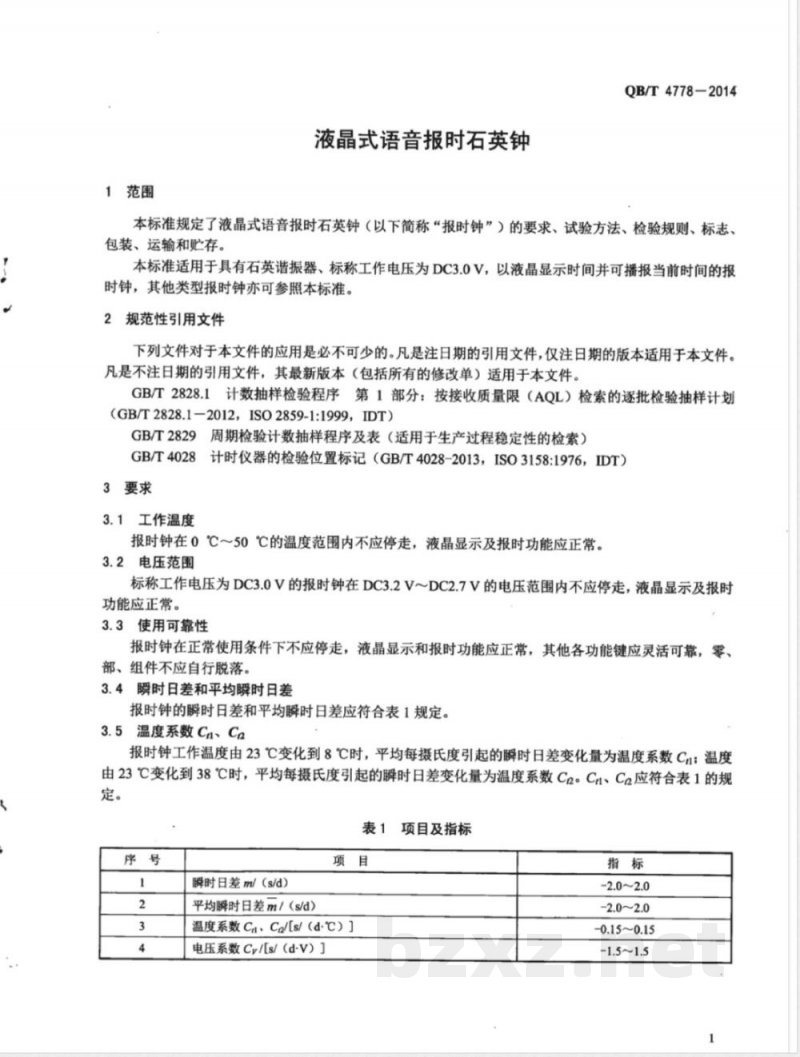

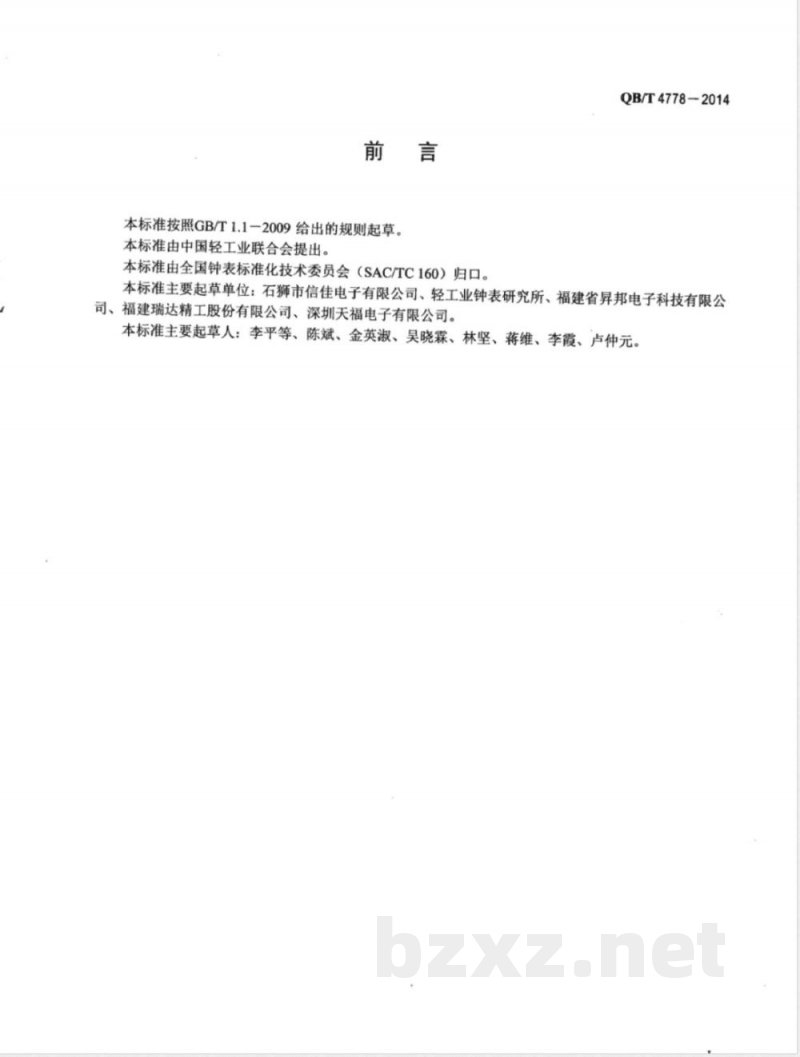

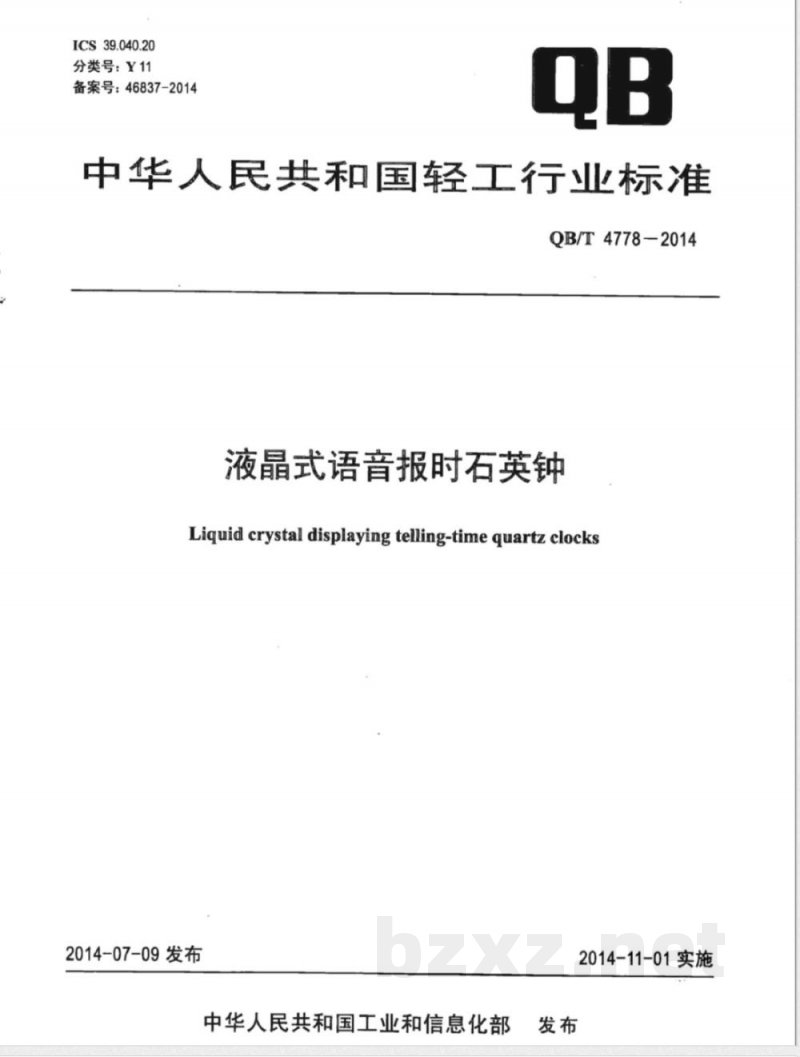

中华人民共和国轻工行业标准QB/T4778-2014《液晶式语音报时石英钟》已于2014-07-09发布，并于2014-11-01实施。 前言 本标准按照GB/T1.1-2009起草，由中国轻工业联合会提出，全国钟表标准化技术委员会（SAC/TC160）归口。主要起草单位包括石狮市信佳电子有限公司、轻工业钟表研究所、福建省昇邦电子科技有限公司、福建瑞达精工股份有限公司及深圳天福电子有限公司。主要起草人包括李平、陈斌、金英淑、吴晓霖、林坚、蒋维、李霞、卢仲元。 1 范围 本标准规定液晶式语音报时石英钟（以下简称报时钟）的要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于标称工作电压为DC3.0V、具有液晶显示时间并可播报当前时间的报时钟，其他类型报时钟可参照本标准。 2 规范性引用文件 下列文件对本标准的应用是必不可少的。注日期的引用文件，仅适用该版本；不注日期的引用文件，适用最新版本，包括所有修改单。主要引用文件：GB/T2828.1-2012、GB/T2829、GB/T4028-2013。 3 要求 3.1 工作温度 报时钟在0℃～50℃温度范围内应正常运行，液晶显示和报时功能应保持正常。 3.2 电压范围 标称工作电压为DC3.0V的报时钟在DC2.7V～DC3.2V范围内应正常运行，液晶显示及报时功能正常。 3.3 使用可靠性 报时钟在正常使用条件下应不停车，液晶显示和报时功能正常，功能键灵活可靠，零部件不应自行脱落。 3.4 瞬时日差和平均瞬时日差 报时钟的瞬时日差和平均瞬时日差应符合表1规定。 3.5 温度系数Ca、Ce 报时钟工作温度由23℃变化到8℃或38℃时，每摄氏度引起的瞬时日差变化量为温度系数Ca、Ce，应符合表1规定。 表1 项目及指标 序号 1 2 3 4 瞬时日差 m/(s/d) -2.0~2.0 平均瞬时日差 m/(s/d) -2.0~2.0 温度系数 Ca、Ce [s/(d-℃)] -0.15~0.15 电压系数 Cy [s/(d-V)] -1.5~1.5 3.6 电压系数 Cy 标称工作电压DC3.0V时，工作电压从DC3.0V降至DC2.7V，每变化1V引起的瞬时日差变化量应符合表1规定。 3.7 平均功耗/电流 报时钟正常走时状态下的平均功耗电流应符合表2。 表2 平均功耗电流 液晶屏显示面积/cm² 20 >20~30 >30~40 平均功耗电流/A 15 25 35 注：液晶屏大于40cm²时，平均功耗按每平方厘米增加1μA计算；液晶屏采用特殊材料时，平均功耗可由供需双方商定。 3.8 报时、闹时音量和平均功耗电流 报时钟的报时、闹时音量及平均功耗电流应符合表3。 表3 报时、闹时音量和平均功耗 发声方式 蜂鸣片 扬声器 音量/dB ≥60 ≥70 平均功耗电流/mA ≤10 ≤25 报时语音应与液晶显示时间一致。 3.10 耐湿性能 报时钟在40±1℃、相对湿度85%～95%下经24小时试验，应正常运行，液晶显示和报时功能正常。 3.11 耐振动性能 报时钟在加速度19.6m/s²、频率30Hz～120Hz、扫描周期1min的连续振动试验后，应正常运行，零部件无松动损坏，液晶显示及报时功能正常。 3.12 按钮耐疲劳性能 报时按钮经8000次、其他功能按钮经5000次按压试验后，按钮按压复位顺畅，无卡滞，功能正常。 3.13 外观 报时钟外观应光洁、规整，无明显缺陷或划痕，镀层、涂层无气泡和脱落，各功能键及钟壳棱边无毛刺。
