【国家标准】 飞机恒压变量液压泵通用规范

ICS49.080
CCSV38

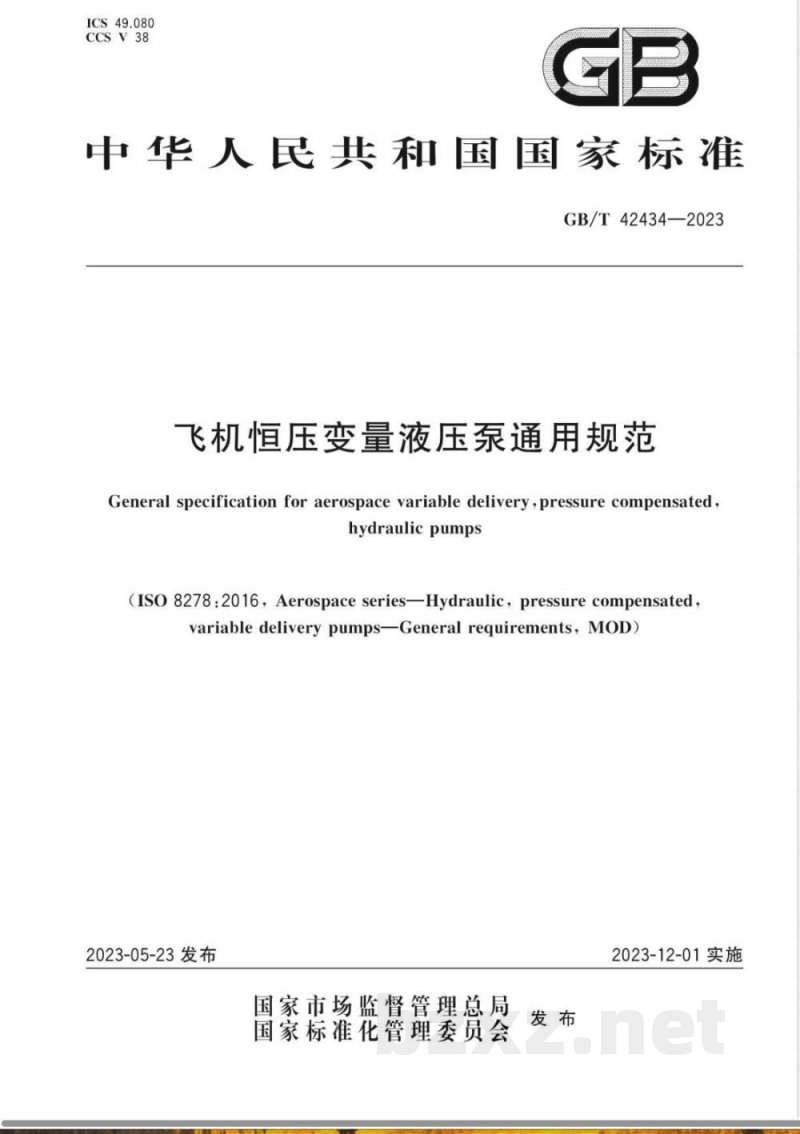

中华人民共和国国家标准
GB/T42434—2023
飞机恒压变量液压泵通用规范
General specification for aerospace variable delivery,pressure compensatedhydraulicpumps
(ISO8278:2016，Aerospaceseries—Hydraulic,pressurecompensatedvariabledeliverypumpsGeneralrequirements，MOD)2023-05-23发布
国家市场监督管理总局
国家标准化管理委员会
2023-12-01实施
GB/T42434—2023
规范性引用文件
术语和定义
详细设计要求
噪声等级
耐久性
环境适应性
可靠性
维修性
适航性
证实方法
检验分类
试验台要求
验收检验
鉴定检验
6包装、运输与贮存
附录A（资料性）
结构编号对照一览表
GB/T42434—2023

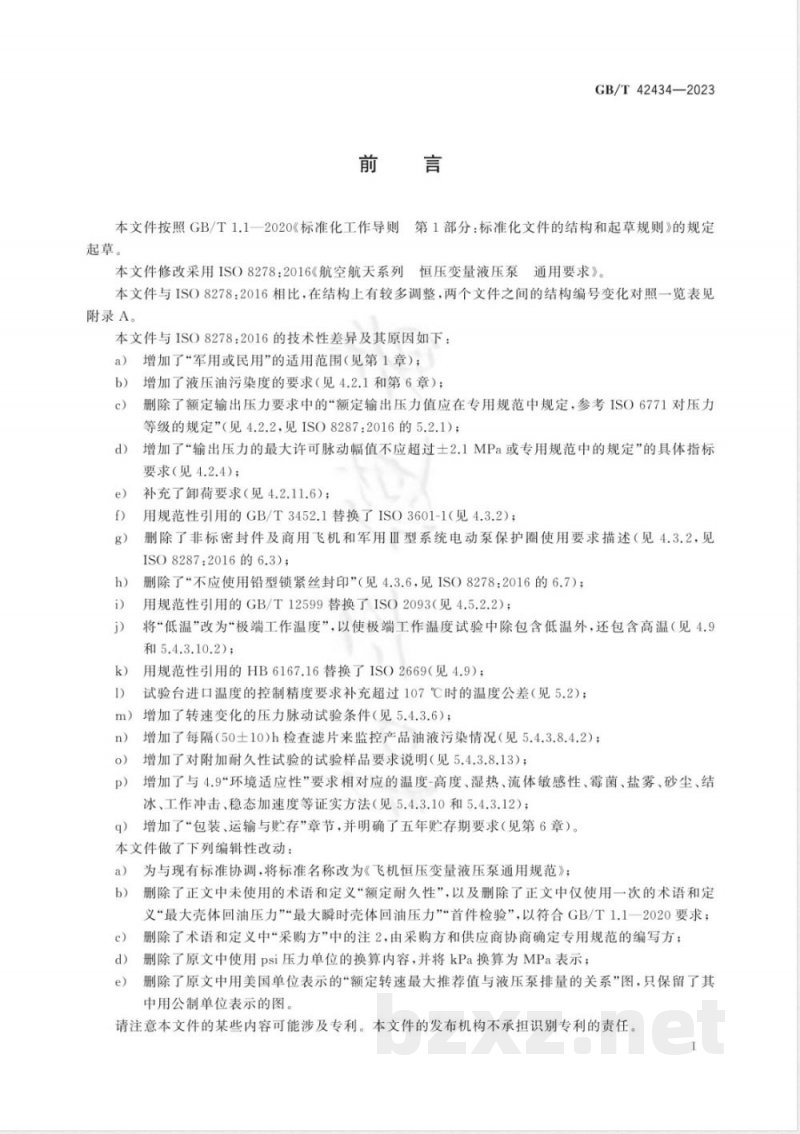

本文件按照GB/T1.1一2020《标准化工作导则厂第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO8278：2016《航空航天系列恒压变量液压泵通用要求》。本文件与ISO8278：2016相比，在结构上有较多调整，两个文件之间的结构编号变化对照一览表见附录A。
本文件与ISO8278：2016的技术性差异及其原因如下：增加了“军用或民用”的适用范围（见第1章）；a)
增加了液压油污染度的要求（见4.2.1和第6章）；c
删除了额定输出压力要求中的“额定输出压力值应在专用规范中规定，参考ISO6771对压力等级的规定”（见4.2.2，见ISO8287:2016的5.2.1)；增加了“输出压力的最大许可脉动幅值不应超过士2.1MPa或专用规范中的规定”的具体指标d)
要求（见4.2.4)；
补充了卸荷要求（见4.2.11.6）；用规范性引用的GB/T3452.1替换了ISO3601-1（见4.3.2）；f）
删除了非标密封件及商用飞机和军用Ⅲ型系统电动泵保护圈使用要求描述（见4.3.2，见ISO8287:2016的6.3)；
删除了“不应使用铅型锁紧丝封印”（见4.3.6，见ISO8278：2016的6.7)；h)
用规范性引用的GB/T12599替换了ISO2093（见4.5.2.2）；将“低温”改为“极端工作温度”，以使极端工作温度试验中除包含低温外，还包含高温（见4.9和5.4.3.10.2)；
用规范性引用的HB6167.16替换了ISO2669（见4.9）；k）
试验台进口温度的控制精度要求补充超过107℃时的温度公差（见5.2)；1)
增加了转速变化的压力脉动试验条件（见5.4.3.6)；m）
增加了每隔（50士10)h检查滤片来监控产品油液污染情况（见5.4.3.8.4.2)；n
增加了对附加耐久性试验的试验样品要求说明（见5.4.3.8.13）；o）
增加了与4.9“环境适应性”要求相对应的温度-高度、湿热、流体敏感性、霉菌、盐雾、砂尘、结p)
冰、工作冲击、稳态加速度等证实方法（见5.4.3.10和5.4.3.12)；增加了“包装、运输与贮存”章节，并明确了五年贮存期要求（见第6章）。q）
本文件做了下列编辑性改动：
为与现有标准协调，将标准名称改为《飞机恒压变量液压泵通用规范》；a)
删除了正文中未使用的术语和定义“额定耐久性”，以及删除了正文中仅使用一次的术语和定义“最大壳体回油压力”“最大瞬时壳体回油压力”“首件检验”，以符合GB/T1.1一2020要求；删除了术语和定义中“采购方”中的注2，由采购方和供应商协商确定专用规范的编写方；c）
删除了原文中使用psi压力单位的换算内容，并将kPa换算为MPa表示；d)
删除了原文中用美国单位表示的“额定转速最大推荐值与液压泵排量的关系”图，只保留了其e）
中用公制单位表示的图。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。1
GB/T42434—2023

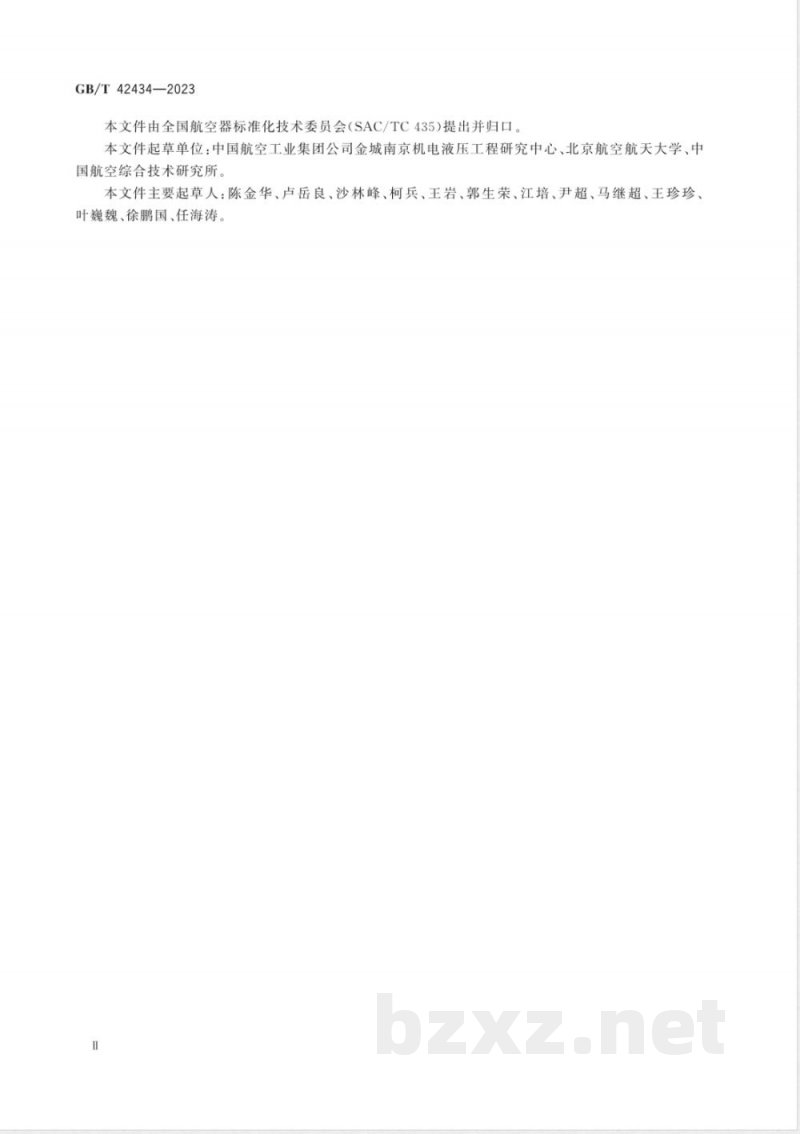

本文件由全国航空器标准化技术委员会（SAC/TC435)提出并归口本文件起草单位：中国航空工业集团公司金城南京机电液压工程研究中心、北京航空航天大学、中国航空综合技术研究所，
本文件主要起草人：陈金华、卢岳良、沙林峰、柯兵、王岩、郭生荣、江培、尹超、马继超、王珍珍叶巍魏、徐鹏国、任海涛。

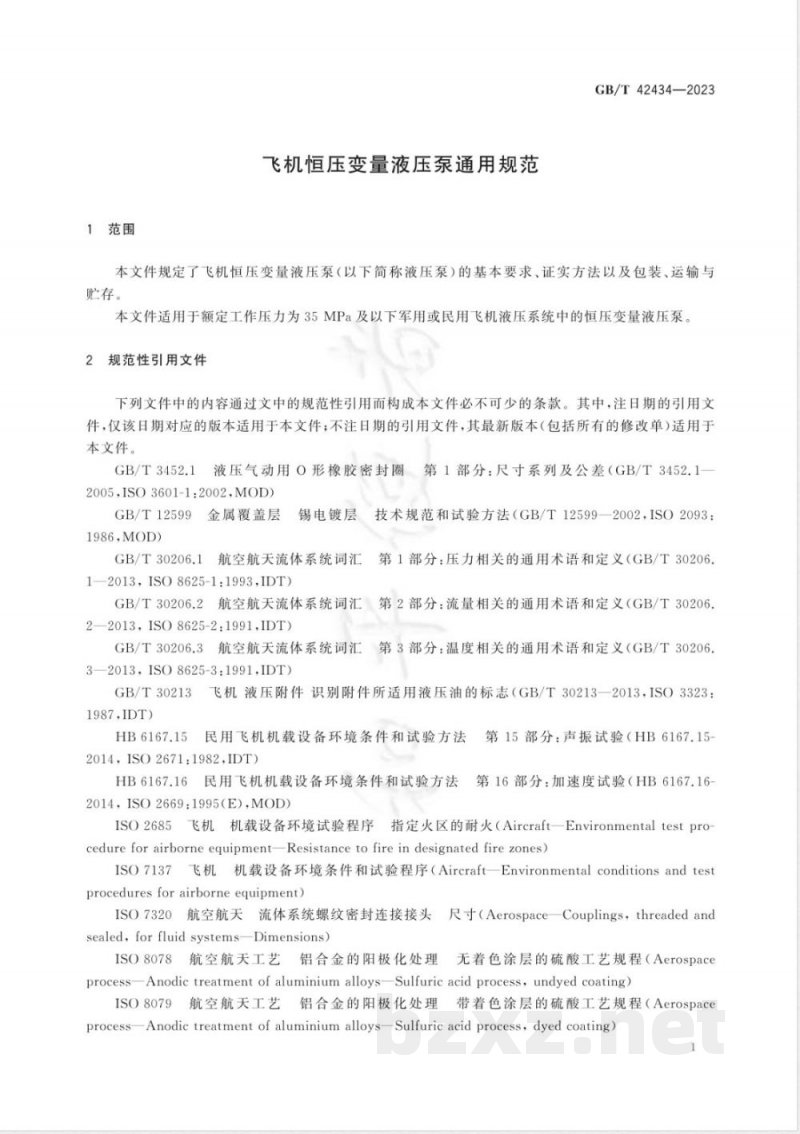

1范围
飞机恒压变量液压泵通用规范
GB/T42434—2023
本文件规定了飞机恒压变量液压泵（以下简称液压泵)的基本要求、证实方法以及包装、运输与存。
本文件适用于额定工作压力为35MPa及以下军用或民用飞机液压系统中的恒压变量液压泵。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3452.1
液压气动用O形橡胶密封圈
第1部分：尺寸系列及公差（GB/T3452.1-2005,ISO3601-1:2002,MOD)
GB/T12599金属覆盖层
1986,MOD
GB/T30206.1
锡电镀层技术规范和试验方法（GB/T12599—2002，ISO2093：航空航天流体系统词汇
第1部分：压力相关的通用术语和定义（GB/T30206.1—2013，ISO8625-1:1993,IDT)GB/T30206.2航空航天流体系统词汇第2部分：流量相关的通用术语和定义（GB/T30206.2—2013,ISO8625-2:1991.IDT)
GB/T30206.3丹
航空航天流体系统词汇第3部分：温度相关的通用术语和定义（GB/T30206.3—2013,ISO8625-3:1991,IDT)
GB/T30213
1987,IDT)
HB6167.15
飞机液压附件识别附件所适用液压油的标志（GB/T30213一2013，ISO3323：民用飞机机载设备环境条件和试验方法第15部分：声振试验（HB6167.15-2014,ISO2671:1982,IDT)
HB6167.16民用飞机机载设备环境条件和试验方法第16部分：加速度试验（HB6167.162014，ISO2669:1995(E),MOD)
ISO2685飞机机载设备环境试验程序指定火区的耐火（Aircraft一Environmentaltestpro-cedureforairborne equipment-Resistance to fire in designated fire zones)ISO7137飞机机载设备环境条件和试验程序（Aircraft—Environmentalconditionsandtestproceduresforairborneequipment)ISO7320航空航天流体系统螺纹密封连接接头尺寸（Aerospace一Couplings，threadedandsealed，forfluid systemsDimensions)ISO8078航空航天工艺铝合金的阳极化处理无着色涂层的硫酸工艺规程（AerospaceprocessAnodic treatment of aluminium alloysSulfuric acid process,undyed coating)ISO8079航空航天工艺铝合金的阳极化处理带着色涂层的硫酸工艺规程（Aerospaceprocess-Anodic treatment of aluminium alloys-Sulfuric acid process,dyed coating)1
GB/T42434—2023
ISO8081航空航天工艺铝合金的化学转化膜一般用途（Aerospaceprocess一ChemicalconversioncoatingforaluminiumalloysGeneralpurpose)ISO8399-1航空航天附件驱动和安装法兰（公制）第1部分：设计准则（AerospaceAccessorydrives and mounting flanges(Metric series)-Partl:Design criteria)ISO8399-2航空航天附件驱动和安装法兰（公制）第2部分：尺寸（Aerospace一Accessorydrives and mounting flanges (Metric series)—Part 2:Dimensions)ISO11218航空航天液压油污染度等级（Aerospace—Cleanlinessclassificationforhydraulicfluids）
3术语和定义
GB/T30206.1、GB/T30206.2、GB/T30206.3中界定的以及下列术语和定义适用于本文件。3.1
变量液压泵
variabledeliveryhydraulicpump给恒压液压系统（或子系统)提供液压动力的自调压液压泵，注：液压泵可由多种形式的动力源驱动，包括由发动机通过附件齿轮箱驱动；电动机驱动；
气动动力驱动。
采购方
purchaser
对包括液压泵在内的液压系统承担工程责任的组织机构。注：通常是飞机制造商或承担液压系统的制造商或改造中心3.3
专用规范
detailspecification
规定以下内容的规范：
技术要求；
验收和鉴定检验要求；
可靠性要求；
质量要求；
包装要求；
其他要求。
供应商
supplier
提供液压泵的组织机构。
注：通常是液压泵的制造商，负责液压泵的设计、生产和鉴定。3.5
液压泵进口
pumpinletport
用于接收从油箱供给液压泵油液的端口。3.6
液压泵出口
pump discharge port
向系统提供受压油液的端口。
液压泵壳体回油口
pumpcasedrainport
将内部泄漏油液排放到油箱的端口。shaft seal port
轴密封口
将轴密封处的泄漏油液从液压泵引导至机外排放口、集油箱等的端口。额定温度
rated temperature
液压泵进口处供给油液的最高持续温度。minimumcontinuoustemperature连续最低温度
液压泵进口处供给油液保证泵能够工作的最低温度。designoperatingpressure
设计工作压力
正常的最大稳态压力。
注：不包括公差以及由压力脉动、系统运行或疲劳引起的瞬时压力的影响。3.12
rated inletpressure
额定进口压力
GB/T42434—2023
在液压泵进口处测得的最小压力，除油液温度为连续最低温度外，其他所有参数为其额定值的条件下，要求液压泵所提供的性能不出现退化。3.13
最大进口压力
maximuminletpressurd
液压泵工作时的最大稳态进口压力。3.14
minimuminletpressure
最小进口压力
在系统失效或系统瞬时大流量条件过程中确保液压泵工作不发生气蚀，由采购方规定的液压泵最低进口压力。
注：在本文件中，随着进口压力降低，当输出流量达到2%的降幅，即认为发生气蚀。3.15
rateddischargepressure
额定输出压力
液压泵在额定温度、额定转速、额定进口压力、额定壳体回油压力和输出流量为零时连续工作的最大压力。
注：见图1。必要时采用不同的方式来表示，例如将横坐标轴与纵坐标轴互换，3
GB/T42434—2023
标引序号说明：
输出压力-流量特性曲线；
在时q>q
压力；
全流量最大压力（见3.16）；
额定输出压力（见3.15）；
公差范围；
输出流量；
最大额定流量（见3.20)；
最小额定流量（见3.20）。
图1液压泵的输出压力-流量特性曲线maximumfull-flowpressure
全流量最大压力
在额定温度、额定转速和额定进口压力时，液压泵变量控制机构尚未工作的最大输出压力。3.17
maximum transient dischargepressure最大瞬时输出压力
在突变瞬态情况中[通常发生在从全流量最大压力到额定输出压力（零流量)和从额定输出压力（零流量)到全流量最大压力的循环切换过程中]记录到的输出压力的峰值。3.18
压力脉动
pressurepulsations
是液压泵输出压力的振荡，发生在名义稳定工作条件下，频率为柱塞数乘以驱动轴转速或倍数。振荡幅值是在一秒钟扫描中记录到的平均最小和平均最大振荡之间的差值。3.19
ratedcasedrainpressure
额定壳体回油压力
液压泵在系统中连续工作时泵壳体回油口处的标称压力。4
量rateddischargeflow
额定流量
GB/T42434—2023
液压泵在额定温度、额定转速、额定进口压力和全流量最大压力条件下使用专用规范中规定的液压油，测量得到的液压泵输出流量。3.21
rateddisplacement
额定排量
液压泵驱动轴满行程旋转一周所产生的最大理论油液体积。注1：在排除以下影响条件下，从液压泵的几何构型计算液压泵的额定排量：许可制造公差；
液压泵结构的变形；
油液的可压缩性；
内部泄漏；
温度。
注2：额定排量用于标示液压泵的规格，而非性能。3.22
额定转速
ratedspeed
液压泵持续运转的最大转速。
注：额定转速的表示单位为液压泵驱动轴每分钟的转数3.23
响应时间
responsetime
当连接到规定的回路时，液压泵的输出压力开始增加(或减小)到输出压力最先达到它的第一个最大值(或最小值)时的时间间隔。3.24
主stability
稳定性
在专用规范规定的极限范围内，流量调节机构在任何频率都能跟踪流量调节，没有持续或准持续的振荡。
pumpoverallefficiency
液压泵总效率
当液压泵在额定条件或专用规范规定的任何其他运行条件下工作时，液压泵输出流体功率与输入轴功率的比值。
液压泵总效率(包括容积效率)可从公式(1)获得：n(%) =(P2 /P) ×100
式中：
液压泵总效率；
输入轴功率，P,=轴扭矩X转速；输出流体功率，P，=（全流量最大压力一进口压力)X额定流量。注：公式(1)忽略了油液压缩性的影响，使用公式(1)时，流量在流体压缩状态时测量。4要求
4.1通则
液压泵设计上应满足所属液压系统的使用要求。按照本文件提供的液压泵，应为已通过专用规范5
GB/T42434—2023
中规定鉴定试验的产品。本文件的要求与专用规范不一致时，以专用规范为准。液压泵所属液压系统的特性应在专用规范中规定，包括在以下油液温度条件下，液压泵进口、出口和壳体回油管路的流量-压力曲线：—常温；
额定温度；
最低持续温度。
4.2性能
4.2.1液压油
液压泵所使用的液压油应在专用规范中规定除另有规定外，验收时液压泵内液压油的污染度应不高于ISO11218的5级，并且液压泵应能在专用规范规定的液压油污染度范围内正常工作。4.2.2额定输出压力
液压泵设计上应保证在下述范围条件内能维持其额定输出压力：进口油液温度由30℃到额定温度；一转速由额定转速的50%到100%；—额定进口压力。
额定输出压力值及其允许公差范围应在专用规范中规定，当进口油液温度低于30℃或液压泵转速为25%～50%额定转速时，额定输出压力的正负公差值均允许增大一倍4.2.3全流量最大压力
全流量最大压力（见图1所示)的最小值应在专用规范中规定。4.2.4压力脉动
液压泵输出压力的最大许可脉动幅值不应超过士2.1MPa或专用规范中的规定。应按5.4.3.6规定的试验程序测定压力脉动幅值。4.2.5进口压力
4.2.5.1额定进口压力
额定进口压力单位用MPa表示，其值应在专用规范中规定4.2.5.2最小进口压力
最小进口压力单位用MPa表示，其值应在专用规范中规定。并明确：在流量瞬态变化或稳态失效情况下是否适用；一相关的最低油液温度；
一当液压泵工作在最小进口压力时，允许的性能降低程度；液压泵入口的输入条件，应包括液压泵进口和出口管路系统的回路阻抗或对回路进行完整的物理状态描述，使供应商能进行动态流量分析以便确定液压泵在最小进口压力下的工作状态。6
4.2.5.3最大进口压力
最大进口压力单位用MPa表示，其值应在专用规范中规定。4.2.6壳体回油压力
额定壳体回油压力
额定壳体回油压力单位用MPa表示，其值应在专用规范中规定。4.2.6.2
最大瞬时壳体回油压力
GB/T42434—2023
最大瞬时壳体回油压力单位用MPa表示，最大瞬时壳体回油压力值、持续时间以及发生频率应在专用规范中规定。
4.2.6.3最大壳体回油压力
最大壳体回油压力单位用MPa表示，其值应在专用规范中规定。4.2.7流量www.bzxz.net
额定流量
额定流量单位用L/min表示。最小和最大额定流量大小应在专用规范中规定4.2.7.2壳体回油流量
壳体回油流量单位用L/min表示。液压泵应具备能产生最小壳体回油流量的能力，以将泵进口和壳体回油口之间的温差限制在规定的最大值内。应在额定温度、给定的壳体回油压力和进口压力之间的最大压差条件下，规定额定输出压力及额定流量时的液压泵壳体回油流量。最小和最大壳体回油流量应在专用规范中明确。轴密封口泄漏量
轴密封口泄漏量单位用“滴/min”表示。以下条件的动态轴密封口最大泄漏量应在专用规范中规定。
新制造产品：
液压泵充满油液，但不加压；
在承受耐压压力时；
3）在液压泵供给额定流量时。
鉴定试验：
1）在整个扩大的试验包线范围内；2）在耐久性试验完成时；
在承受耐压压力时；
在承受爆破压力时。
外部泄漏
从液压泵壳体或任何壳体静态密封装置处不准许出现足以成滴的泄漏。动态轴密封口泄漏不应视7
