【其他行业标准】 家用和类似用途连续式净水机安装规范

ICS97.180
分类号：Y69
备案号：46734-2014
中华人民共和国轻工行业标准
QB/T4693-2014
家用和类似用途连续式净水机安装规范Installation specifications for household and similar continuous waterpurifier
2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

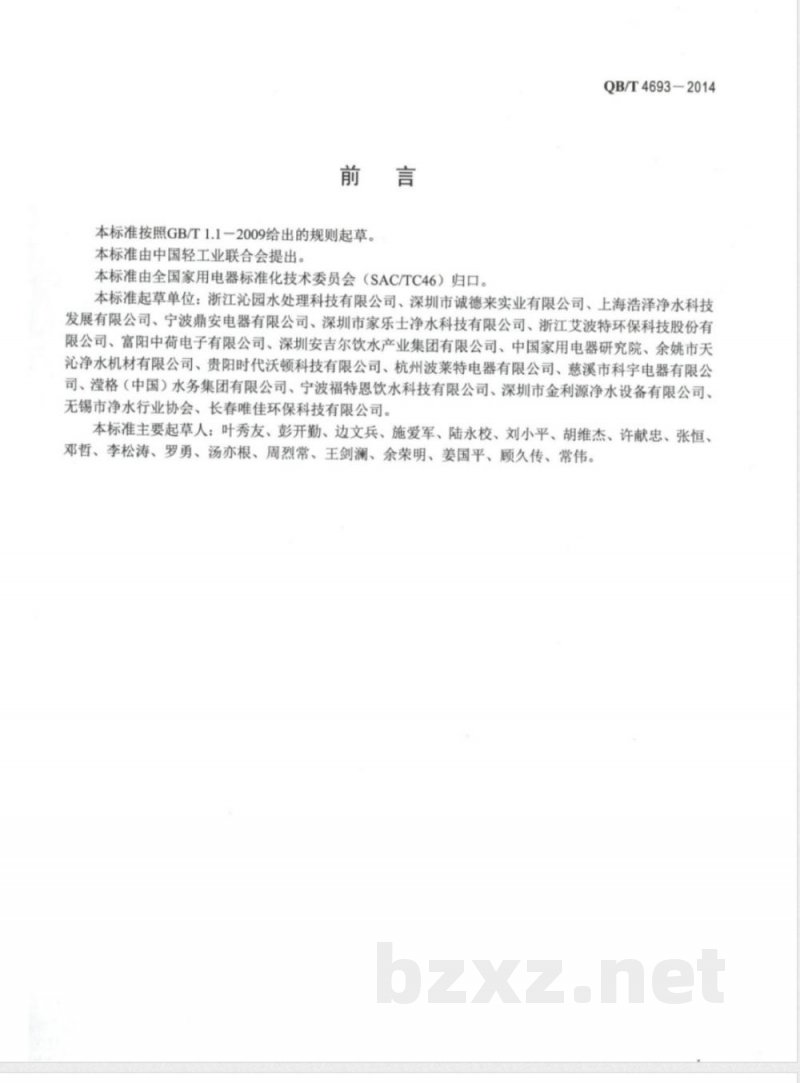

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4693-2014
本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。本标准起草单位：浙江沁园水处理科技有限公司、深圳市诚德来实业有限公司、上海浩泽净水科技发展有限公司、宁波鼎安电器有限公司、深圳市家乐士净水科技有限公司、浙江艾波特环保科技股份有限公司、富阳中荷电子有限公司、深圳安吉尔饮水产业集团有限公司、中国家用电器研究院、余姚市天沁净水机材有限公司、贵阳时代沃顿科技有限公司、杭州波莱特电器有限公司、慈溪市科宇电器有限公司、滢格（中国）水务集团有限公司、宁波福特恩饮水科技有限公司、深圳市金利源净水设备有限公司、无锡市净水行业协会、长春唯佳环保科技有限公司。本标准主要起草人：叶秀友、彭开勤、边文兵、施爱军、陆永校、刘小平、胡维杰、许献忠、张恒、邓哲、李松涛、罗勇、汤亦根、周烈常、王剑澜、余荣明、姜国平、顾久传、常伟。1范围
家用和类似用途连续式净水机安装规范QB/T4693-2014
本标准规定了家用和类似用途连续式净水机（以下简称“净水机”）产品现场安装时所涉及的安装附件要求、安装要求、安装操作、调试、检查和验收等。本标准适用于直接连接于市政自来水或其他集中式供水管网，并能连续地对进水进行深度净化处理的家用和类似用途连续式净水机的安装。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB1002家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.1家用和类似用途插头插座第1部分：通用要求（GB2099.1一2008，IEC60884-1:2006E3.1，MOD)
家用和类似用途电器的安全第1部分：通用要求（GB4706.1一2005，IEC60335-1:2001，IDT)
GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB22337社会生活环境噪声排放标准中华人民共和国卫生部卫监督发[2005]336号附件《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）
中华人民共和国卫生部卫法监发[2001]161号附件二《生活饮用水输配水设备及防护材料的安全性评价规范》
3术语和定义
下列术语和定义适用于本文件。3.1
家用和类似用途连续式净水机householdandsimilarcontinuouswaterpurifier主要用于家庭或类似场合中，以满足用户的饮、用水安全为目的，直接连接于市政自来水或其他集中式供水管网，并能连续地对进水进行深度净化处理的水质处理器具。3.2
用户user
使用净水机产品和接受净水机安装服务的个人、家庭或社会团体。3.3
qualifiedinstallationperson
安装人员
具有一定基础知识、技术经验并经专业培训合格，以安全的方式完成净水机安装任务的并被授权的人员。
净水机组装waterpurifierassembly安装人员根据用户所选购的产品，在安装现场组装成完整的产品。QB/T4693-2014
净水机安装installationwaterpurifier将净水机组装并固定或放置在合理的位置并正确连接安装人员根据用户的实际情况及合理要求以达到净水机应有的使用功能的过程。水、电，完成净水机调试，
安装面
installationsurface
支撑和固定净水机的受力面。
安装支架instalationrack
种能使净水机可靠地固定在安装面上的构件3.8
压力调节装置
waterpressureregulator
包括增压泵或减压阀等。
用于将进水水压调节至适合净水机使用的装置，3.9
进水口
净水机与进水管相连接的接口
净水口
water purification outlet
经过净水机净化处理后的净化水出水接口。3.11
排水口sewageoutlet
专门用于排放清洗净水机内部管路和3.12
冲洗rinse
对净水机及其连接管路进行清洗的作业安装附件要求
4.1安装附件
用于净水机安装的附件，应符合国家相应标准或安装说明的要求。4.1.1连接进水水和净水机以及净水龙头的连接管应符合GB/T17219中华人民共和国卫生部卫法监发[2001]161号附件一
《生活饮用水输配水设备及防护材料的安全性评价规范》相关规范的要求。4.1.2连接管的连接应选用专用的连接件（带螺纹锁紧或速接接头连接或其他等效的连接方法），连接管件选用的螺母应能有效锁紧连接管，不应出现脱落、渗漏等质量问题4.2电源适配器
随机配置的电源适配器应能提供净水机工作所需的电源电压要求，并符合GB4706.1的相关要求。4.3安装支架
充分考虑材料及结构的承重强度、抗锈蚀及安装维修的方便安装支架应充
4.4安装面
4.4.1净水机的安装面应坚固、结实，具有足够的承载能力。其承重能力不应低于实际运行时净水机安装部分重量的4倍以上，并应充分考虑净水机安装管路布置、噪声等要求：4.4.2当安装面强度不足时，应采取相应的加固、支撑和减振措施，以免影响净水机的正常运行或导致危险。

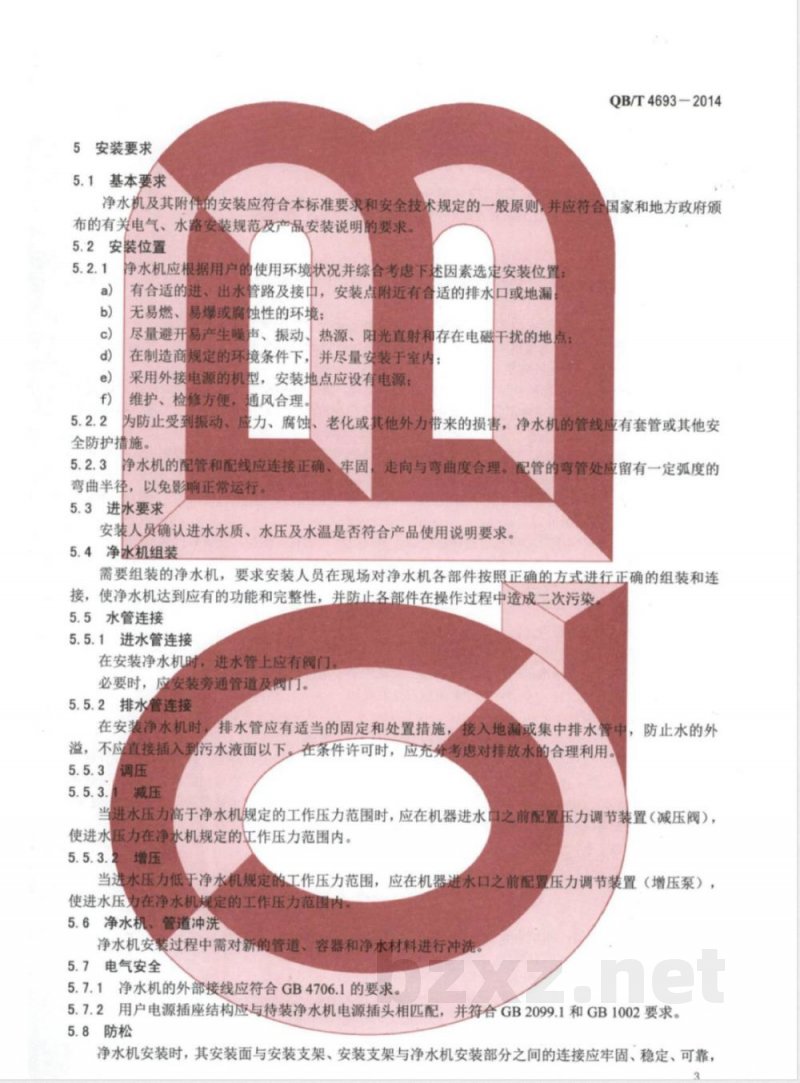

5安装要求
5.1基本要求
QB/T4693-2014
净水机及其附件的安装应符合本标准要求和安全技术规定的一般原则，并应符合国家和地方政府颁布的有关电气、水路安装规范及产品安装说明的要求。5.2安装位置
净水机应根据用户的使用环境状况并综合考虑下述因素选定安装位置有合适的进、出水管路及接中，安装点附近有合适的排水口或地漏无易燃、
蚀性的环境；
易爆或腐饭
尽量避开
易产生噪
在制造商
声、振动、热源、阳光直射和存在电磁干扰的地点：并尽量安装于室内：
规定的环境条件下，
采用外接电源的机型，安装地点应设有电源：维护、检修方便，
通风合理
为防止受到振动、
应力、腐蚀、
全防护撞施。
老化或其他外力带来的损害，净水机的管线应有套管或其他安净水机的配管和配线应连接正确、弯曲半径，以免影响正常运行。5.3进水要求
走向与弯曲度合理。配管的弯管处应留有一定弧度的安装人员确认进水水质、水压及水温是否符合产品使用说明要求。5.4净水机组装
需要组装的净水机，要求安装人员在现场对净水机各部件按照正确的方式进行正确的组装和连接，使净水机达到应有的功能和完整性，并防止各部件在操作过程中造成二次污染5.5水管连接
5.5.1进水管连接
在安装净水机时，
进水管上应有阀门
应安装旁通管道及阀门。
必要时，
5.5.2排水管连接
排水管应有适当的固定和处置措施，接入地漏或集中排水管中，防止水的外在安装净水机时，
溢，不应直接插入到污水液面以下，在条件许可时，应充分考虑对排放水的合理利用。5.5.3
当进水压力高于净水机规定的工作压力范围时，应在机器进水口之前配置压力调节装置（减压阀），使进水压力在净水机规定的工作压力范围内。5.5.3.2
当进水压力低于净水机规定的工作压力范围，应在机器进水口之前配置压力调节装置（增压泵），使进水压力在净水机规定的工作压力范围内。5.6净水机、
管道冲洗
净水机安装过程中需对新的管道、容器和净水材料进行冲洗5.7电气安全
5.7.1净水机的外部接线应符合GB4706.1的要求。5.7.2用户电源插座结构应与待装净水机电源插头相匹配，并符合GB2099.1和GB1002要求。5.8防松
净水机安装时，其安装面与安装支架、安装支架与净水机安装部分之间的连接应牢固、稳定、可靠，QB/T4693-2014
确保安装后的净水机不倾斜、滑脱、翻倒或跌落。5.9噪声
净水机运行中的噪声应符合GB22337的要求6安装操作
6.1安装准备
6.1.1安装人员在安装前，应详细了解净水机的规格型号、安装环境，以及相关配件需求，并约定安装时间。
6.1.2安装人员应备齐所需安装工具，必要时可根据用户需求，配备净水机有关安装配件。6.1.3检查并确认用户的进水水源、水压、水温、管路预留情况，以及电源电压、接地情况等是否满足待装净水机产品说明规定的要求。6.1.4协助用户选定净水机的安装位置，并确保安装位置、安装面和安装支架符合待装净水机的安装和使用、安全要求。当某些条件不完全具备时，在征得用户同意后，应采用合适的技术手段，以满足安装要求。
6.1.5对安装面进行作业时，安装人员应谨慎施工，以免因操作不当给用户财产造成损失。必要时，可要求用户请相关专业人员进行操作。6.1.6安装人员在用电钻打墙孔、或用水泥钢钉在安装墙面作业时，操作前应向用户了解打孔位置预埋电源线、水管的布置情况并检查确认，以免出现安全隐患。6.1.7安装人员应提醒用户对净水机的外部管线、电气及线路的有效防护，并告知净水机在投入使用后的责任和义务。
6.2产品确认
6.2.1开箱前，和用户确认待装净水机的型号、规格、颜色、品牌等，应和用户选购的一致。6.2.2检查净水机包装是否完好、随机文件和附件是否齐全。6.3安装操作
6.3.1安装人员应根据净水机的具体型式，按产品说明书要求进行正确的安装。6.3.2将净水机机械固定，安装后的净水机应安全、稳固。6.3.3安装后应恢复现场。
6.4冲洗操作
6.4.1管道冲洗：在连接机器进水管之前，应首先对用户预留的管道进行冲洗，以排除施工及管路连接时残留在管路中的一些杂质和灰尘等，必要时，进行消毒处理。所使用的消毒剂应符合中华人民共和国卫生部卫监督发[2005]336号附件《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）要求。6.4.2滤芯滤材冲洗：为保证冲洗效果，可进行反复冲洗。6.4.3净水排放：初次使用时，按说明书要求，排放一定量的净水。7检查、调试和验收
7.1检查
净水机安装完毕后，应检查安装工作，特别要注意：管线连接、走向应合理；
电气配置应安全、正确；
机械连接应牢固、可靠；
使用功能应良好实现。
7.2保压
QB/T4693-2014
当冲洗过程结束后，同时关闭净水龙头和冲洗阀，打开总进水阀，使整机处于承压状态，进行保压15min，仔细检查渗漏情况并排除。7.3调试及试运行
净水机应按照使用说明要求进行调试及试运行，并检查净水机各使用功能的实现情况，以确保净水机运行正常。
a）密封性检查：净水机正常运行，检查各连接部位是否有渗漏；b)
运行检查：净水机运行稳定后，检查各部位的运行情况：出水压力和流量是否正常（不小于使用说明和铭牌上的标称值）：用钳形电流表等测量净水机电源线进线部分的电流值。7.4验收
净水机安装结束时，安装人员应：a）协同用户检查确认净水机的密封及运行情况：认真填写安装凭证单，经用户确认并备案；b)）
向用户介绍和讲解净水机的防护、使用、维护、保养的必要知识。c）wwW.bzxz.Net
7.5回访
净水机安装完成后，安装人员或专业售后服务机构应对用户进行回访，确认安装过程的规范性、净水机的运行情况及服务需求等。QB/T4693—2014
A.1净水机的安装方式
附录A
（资料性附录）
家用和类似用途连续式净水机安装示意净水机的安装方式见图A.1。
a）安装于调理台面上
b）安装于调理台内
图A.1净水机的安装位置和安装方式百
c）安装在墙壁上
A.2带有旁通的连接方式
带有旁通的连接方式见图A.2。排水管应避免插入到排水道内的污水液面以下。自来水
说明：
减压阀
排水道（地漏）
上图虚线框内的连接方式为采用旁通的连接方式。图A.2
净水机
带有旁通的连接方式
至用户
4693-2014
