ICS 07.060
中华人民共和国气象行业标准
Qx/T305—2015
直径47 mm大气气溶胶滤膜称量技术规范Technical specifications for weighing 47 mm atmospheric aerosol filters2015-12-11 发布
中国气象局
2016-04-01 实施
规范性引用文件
3术语和定义
4称量条件和称量设备要求
5称量过程要求
附录A(规范性附录）
附录B(规范性附录)
附录C(规范性附录)
附录D(资料性附录)
附录E(资料性附录)
附录F(规范性附录)
附录 G(资料性附录)
参考文献www.bzxz.net
洁净度检验方法
微量天平稳定性检验操作流程
天平稳定性和滤膜平衡稳定性检验参数计算方法微量天平稳定性检验结果表式样滤膜平衡稳定性检验结果表式样滤膜称量流程
滤膜称量结果表式样
Qx/T305—2015

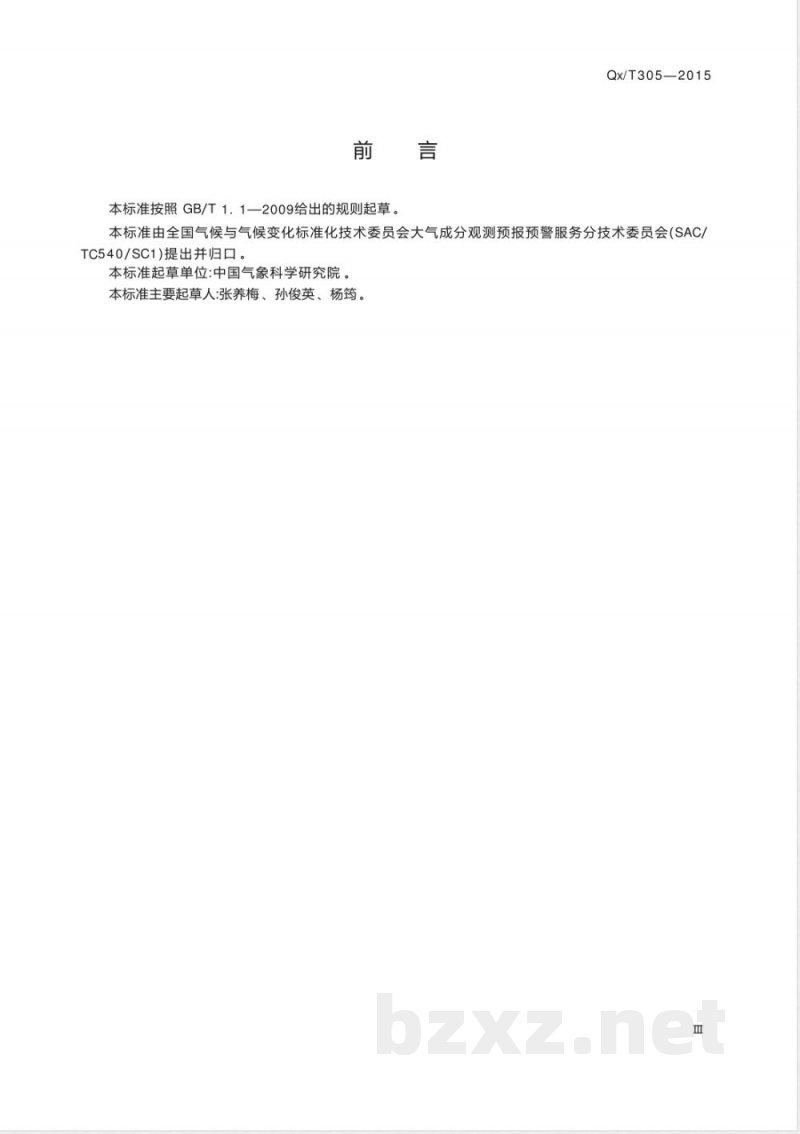

本标准按照GB/T1．1—2009给出的规则起草Qx/T305—2015
本标准由全国气候与气候变化标准化技术委员会大气成分观测预报预警服务分技术委员会（SACTC540/SC1)提出并归口。
本标准起草单位：中国气象科学研究院本标准主要起草人:张养梅、孙俊英、杨筠。m
1范围
直径47mm大气气溶胶滤膜称量技术规范Qx/T305—2015
本标准规定了直径47mm大气气溶胶滤膜的称量条件要求、称量设备要求和称量过程要求，本标准适用于最小称量为0.001mg的微量天平称量直径为47mm大气气溶胶滤膜，其他精密度微量天平和其他类型气溶胶滤膜的称量也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB50073一2013洁净厂房设计规范术语和定义
下列术语和定义适用于本文件。3. 1
滤膜filter
用于采集大气气溶胶的多孔膜或纤维膜。3.2
稳定性stability
天平在指定环境下，按照相同操作规程称量相同物体时，其示值保持不变的程度。3.3
minimumcapacity
最小秤量
称量结果可能会产生过大相对误差的最小载荷值。3.4
最大秤量
量maximumcapacity
不计皮重时的最大称量能力。
量程范围
weighingrange
最小秤量和最大秤量之间的范围。3.6
检测限
detectlimit;D.L.
在规定的实验条件下所能检出测量对象的最低量。4称量条件和称量设备要求
4．1称量条件要求
Qx/T305—2015
4．1.1天平室设施
天平室设施应符合如下要求：
一天平室应避开主要通道，拥有专用空间，面积应不小于2m×2m；一天平室应避免阳光直射，不应安装窗户；一天平室应采用推拉门,不得使用平开门,开关过程中不应产生震动；一天平室应密封性良好；
一天平室应安装无震动天平操作台，天平称重部件应直接接地；一天平室应配备温度监测采集系统，温度传感器最大充许误差应小于土0.1℃，量程范围应在0℃~50℃，响应时间应小于1min,数据采集系统时间分辨率应不小于1min；一天平室应配备湿度监测采集系统，湿度传感器最大允许误差应小于±2%，量程范围应在10%~80%,响应时间应小于1min,数据采集系统时间分辨率应不小于1min;一天平室的电源应具备稳压功能，电压波动范围应小于土3%。4.1.2辅助装置和器具
天平室内应配备除静电装置、滤膜放置支架、E-2级标准码、平头镊子、无粉末防静电手套、干燥剂、蒸发血、直径47mm托盘、天平专用毛刷等装置和器具。4.1.3环境条件
天平室内的环境应符合如下要求：一温度应控制在20℃~23℃，24h内温度变化范围应不超过±2℃；一相对湿度应控制在30%~40%，24h内相对湿度变化应不超过±5%；一工作洁净度应达到1000级。
气压在空气净化后宜保持微正压。洁净度检验应按照GB50073一2013的A.3.5给出的方法操作，当不具有GB50073一2013中A.3.5提到的光学粒子计数器时，应按照附录A给出的方法操作。4·2称量设备要求
称量用的微量天平最小称量应小于或等于1μg,最大称量不低于5g。微量天平应配备直径47mm托盘，关平托盘应配备防气流干扰装置。5称量过程要求
5．1称量前准备
5.1·1天平检查和清洁
打开天平电源开关，检查天平显示信息是否正常。天平正常情况下，打开天平托盘防气流干扰装置罩门，用天平专用毛刷将天平托盘及周边清扫干净，清洁后关闭罩门，进行置零操作。在天平接通电源预热24h后，应进行天平稳定性检验。连续开机情况下，应每月进行一次天平稳定性检验。称量一批滤膜过程中，应在称量开始前和称量结束后，分别进行一次天平稳定性检验。天平稳定性检验应按照附录B的图B．1连续称量7次，记录称量数值。同时根据温度监测采集系统、湿度监测采集系统连续记录的数据，计算天平室内环境温度和相对湿度的平均值、标准偏差。按照附录C计算E-2级标准码的称量误差、平均值、标准偏差、检测限和整体检测限。将结果记录到微量天平稳定性检验结果表中,表格式样参见附录D的图D.1,若7次称量平均值的标准偏差在3μg以内，2
Qx/T305—2015
整体检测限小于5μg,天平在30s内可以获得稳定示值，说明天平稳定性达到要求，可以正常使用。否则，说明关平系统或者实验室环境影响关平的稳定性，应进行相应的改善。51.2滤膜检查与平衡
当天平室环境温度、环境相对湿度满足要求后，取出一批待称量的滤膜，应逐一检查滤膜的外观是否完好，一旦滤膜通过检查，则不准许该滤膜与除称量专用镊子、直径47mm托盘、滤膜盒以外的物品接触。将通过检查的滤膜连同滤膜盒放入天平室滤膜放置支架上，用膜盒盖盖住膜盒3/4部分，使滤膜在指定环境条件下平衡至少24h。51·3滤膜平衡稳定性检验
从平衡24h后待称量的滤膜中随机抽取10%且不少于3张滤膜进行滤膜平衡稳定性检验。对随机抽取的滤膜每小时称量一次，连续称量7次，记录称量数值。同时，利用温度监测采集系统、湿度监测采集系统连续记录数据，计算天平室内环境温度和相对湿度的平均值、标准偏差。按照附录C计算每张滤膜的称量误差、平均值，7次称量数值的标准偏差、检测限、整体检测限。将上述结果记录到滤膜平衡稳定性检验结果表中，表格式样参见附录E的图E.1。若整体检测限小于5μg,每张滤膜的称量误差均小于15μg时，说明滤膜平衡稳定性好，满足称量条件，可以进行这批滤膜的称量。否则，再平衡24h后，重新进行滤膜平衡稳定性检验。若第二次检验仍未通过，则再平衡24h，进行第三次检验。若3次均未通过检验，则需对滤膜、滤膜平衡条件以及天平稳定性进行进一步检查。5.2滤膜夹取
操作者在处理滤膜时应佩戴无粉末防静电手套，着实验室规定服装。戴上手套后，用手背在良性电传导体上触摸一下，将静电放掉。使用清洁的平头镊子夹取滤膜，应将滤膜专用镊子与标准码专用镊子分别标记使用，不得混用。夹取滤膜时应夹取滤膜的边缘部分，不应夹取滤膜的中间位置。一旦不小心将镊子碰到了采样滤膜上的沉积物，应使用实验室一次性纱布或一次性无碎屑纸清洁镊子，以避免滤膜之间交叉污染。如果滤膜不小心被外来物质污染，则应对该滤膜进行标记。镊子使用完毕后，应将其放入塑料袋中密封保存。5.3滤膜称量
滤膜在满足5.1.3条件后可进行称量。滤膜称量应按照附录F的图F.1进行。每次称量时，先连续称量15张滤膜，然后重新称量第1张滤膜，如果第1张滤膜的称量误差在15μg以内，则进行另外15张滤膜的称量，否则，分别在称量过的滤膜膜盒上标记“FLD”的字样，重新平衡24h后，与其他滤膜一同称量。一批滤膜第一次称量完成后，应平衡至少24h，再进行第二次称量，再过至少24h，进行第三次称量。将称量结果记录到滤膜称量结果表中，表格式样参见附录G的图G.1,同时根据温度监测采集系统、湿度监测采集系统的数据，将每一次称量过程中温度和相对湿度的平均值与标准偏差填写到表格相应位置上。5·4称量数据记录
记录标准码质量数据应保留小数点后三位数字。记录温度数据，应保留小数点后一位，湿度数据保留至个位。滤膜称量数据应保留小数点后三位数字。3
Qx/T305—2015
清洁度检验分四步进行：
附录A
(规范性附录）
洁净度检验方法
取实验室空白滤膜3张，称量3次，计算示值平均值将空白滤膜放置于满足环境要求条件的天平室内24h；称量放置后的空白滤膜3次，计算示值平均值；计算放置前和放置后的空白滤膜平均值。放置前和放置后的空白滤膜平均值误差小于15μg则为符合清洁条件的要求。4
E2级标准速码
100 mg
200 mg
每小时记录一次，记录7个
质量称量读数为止
附录B
(规范性附录）
微量天平稳定性检验操作流程
打开微量天平，确保预热24h
按照微量天平说明书提示，进行置零操作和内标检查Qx/T305—2015
开合微量天平的防气流干扰装置罩门两次，确保称量腔室与天平室内空气达到平衡
将E-2级标准砖码放置于天平托整内，合上防气流于扰装置罩门。等到微量天平在308内可以给出稳定示值后，记录称量读数
在天平稳定性检验结果表格（图C.1)中填写称量数据根据5mg，100mg、200mg标准砖码的7次称量值，计算平均值、标准偏差、检测限和整体检测限SD≤3Vg
T.D.L.≤5Hg
需要对整个系统进行全面检查，进行适当的校正工作，对称量环境进行调整，直到达到要求为止微量天平稳定性检验操作流程
图B·1
检查通过
