【其他行业标准】 大型浮顶油罐防雷装置检测规范

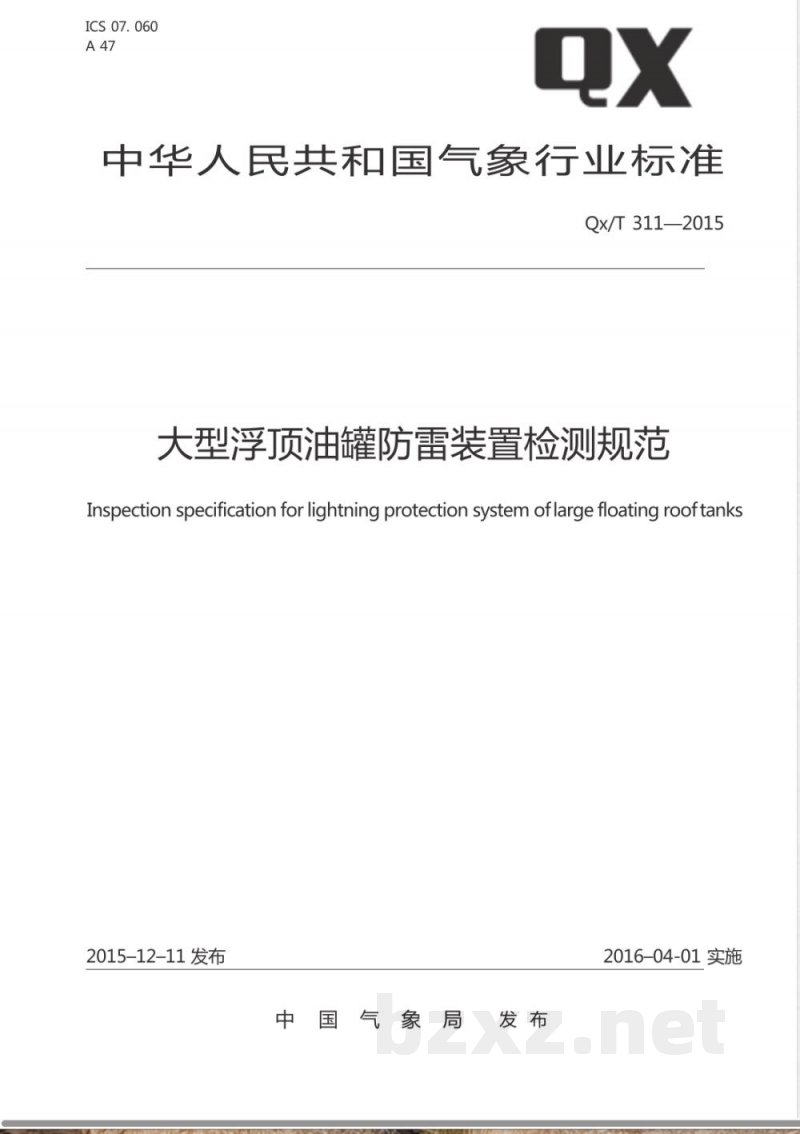

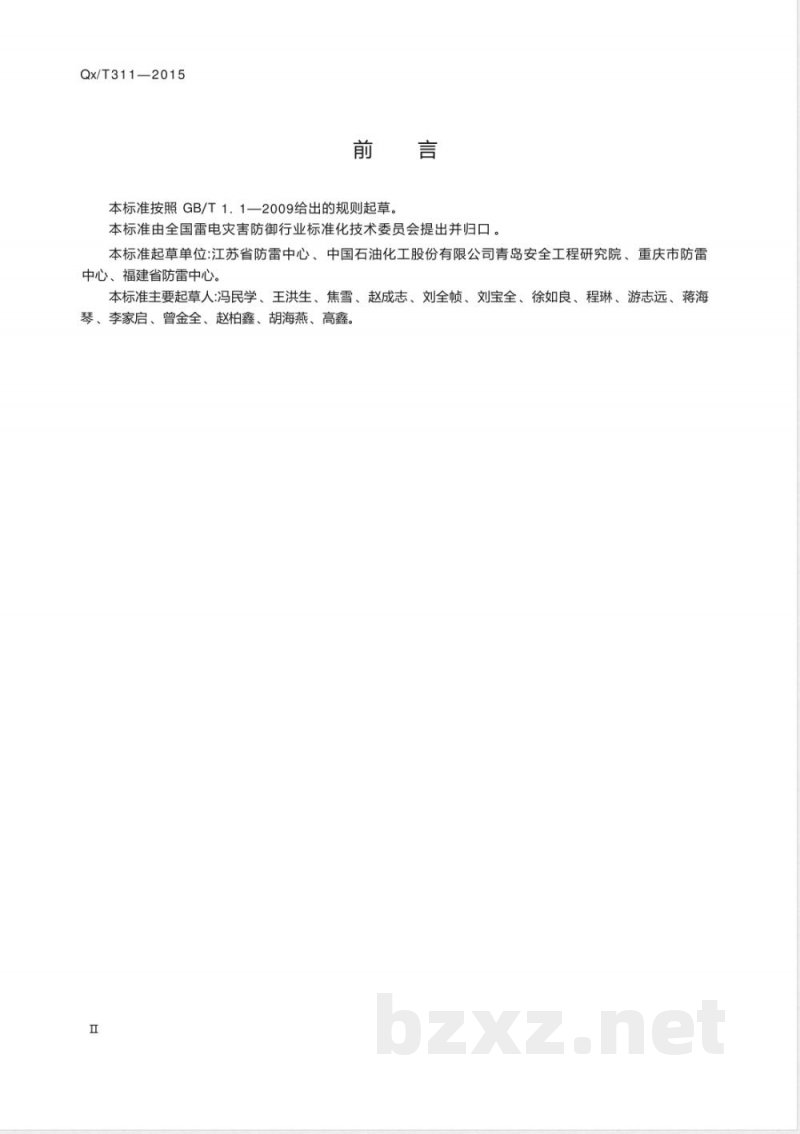

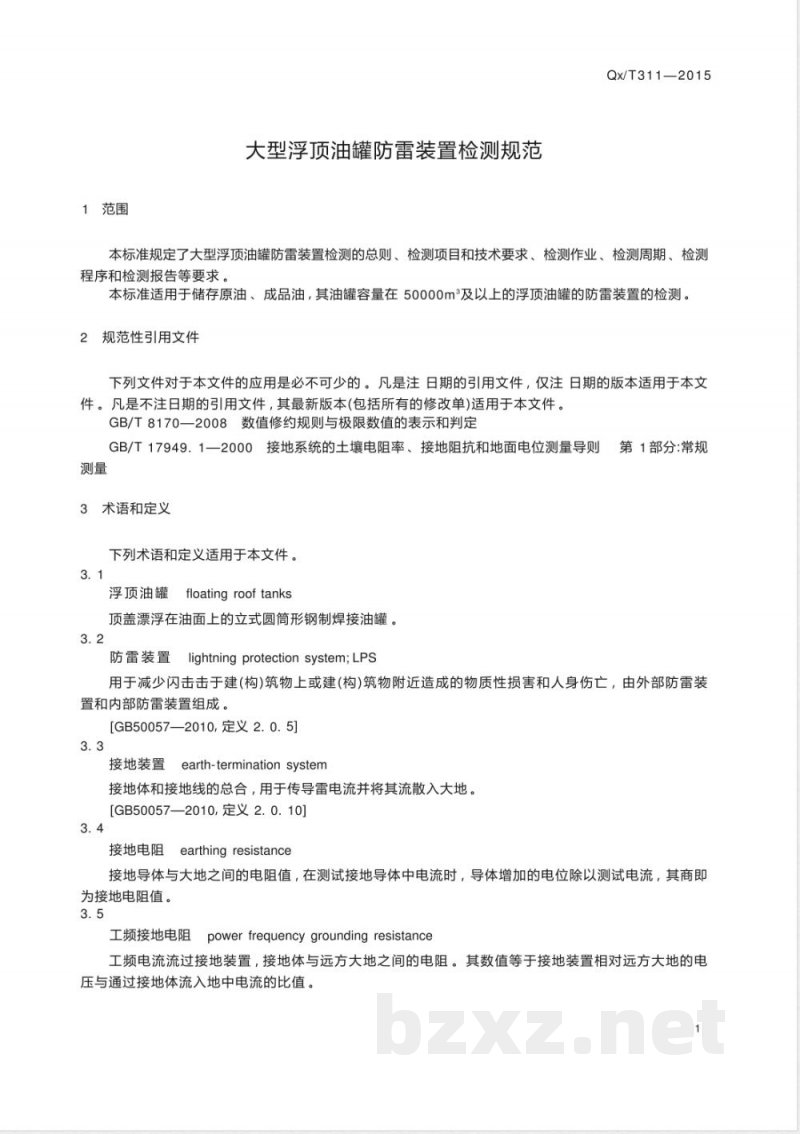

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 311—2015 大型浮顶油罐防雷装置检测规范 Inspection specification for lightning protection system of large floating roof tanks 2015-12-11发布 2016-04-01实施 发布单位：中国气象局 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。 本标准起草单位：江苏省防雷中心、中国石油化工股份有限公司青岛安全工程研究院、重庆市防雷中心、福建省防雷中心。 本标准主要起草人：冯民学、王洪生、焦雪、赵成志、刘全帧、刘宝全、徐如良、程琳、游志远、蒋海琴、李家启、曾金全、赵柏鑫、胡海燕、高鑫。 1 范围 本标准规定了大型浮顶油罐防雷装置检测的总则、检测项目和技术要求、检测作业要求、检测周期、检测程序和检测报告等内容。 本标准适用于储存原油、成品油，且容量在50000 m³及以上的浮顶油罐防雷装置的检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB/T 17949.1—2000 接地系统的土壤电阻率、接地阻抗和地面电位测量导则 第1部分：常规测量 3 术语和定义 3.1 浮顶油罐（floating roof tanks） 顶盖漂浮在油面上的立式圆筒形钢制焊接油罐。 3.2 防雷装置（lightning protection system，LPS） 用于减少雷击对建（构）筑物或其附近造成的物质损害和人身伤亡的系统，由外部防雷装置和内部防雷装置组成。 3.3 接地装置（earth-termination system） 接地体和接地线的总合，用于传导雷电流并将其流散入大地。 3.4 接地电阻（earthing resistance） 接地导体与大地之间的电阻值，即测试电流通过接地导体时，导体电位升高值与测试电流的比值。 3.5 工频接地电阻（power frequency grounding resistance） 工频电流流过接地装置时，接地体与远方大地之间的电阻，其数值等于接地装置相对远方大地的电压与通过接地体流入地中电流的比值。 3.6 冲击接地电阻（impulsive grounding resistance） 雷电流通过接地装置时所呈现的电阻。 3.7 浮顶（floating roof） 随液面变化而上下升降的罐顶，包括外浮顶和内浮顶。在敞口油罐内的浮顶称为外浮顶，在固定顶油罐内的浮顶称为内浮顶。未特别说明时，浮顶均指外浮顶。 3.8 油罐区（tank farm） 由一个或若干个油罐组构成的区域。 4 总则 4.1 检测作业应符合油罐火灾危险环境的安全要求。 4.2 检测机构应具备国家法定机构确认的防雷装置检测资质。 4.3 检测人员应持有国家法定机构颁发的防雷检测资格证书。 5 检测项目和技术要求 5.1 油罐接地装置 5.1.1 首次检测时，应查阅基础设计和施工资料，明确接地形式、接地体材质、安装位置及数量，以及与罐体的电气连接情况。 5.1.2 检查油罐接地引下线，应无明显机械损伤或断裂，锈蚀程度不应超过截面积的1/3。 5.1.3 使用接地电阻仪检测罐体与基础各接地点的接地电阻。测试时应断开断接卡。所测电阻为工频接地电阻，测量方法参见附录A。 工频接地电阻应换算为冲击接地电阻，换算方法见附录B。换算后的冲击接地电阻值应不大于10Ω。
