【其他行业标准】 风力发电机组防雷装置检测技术规范

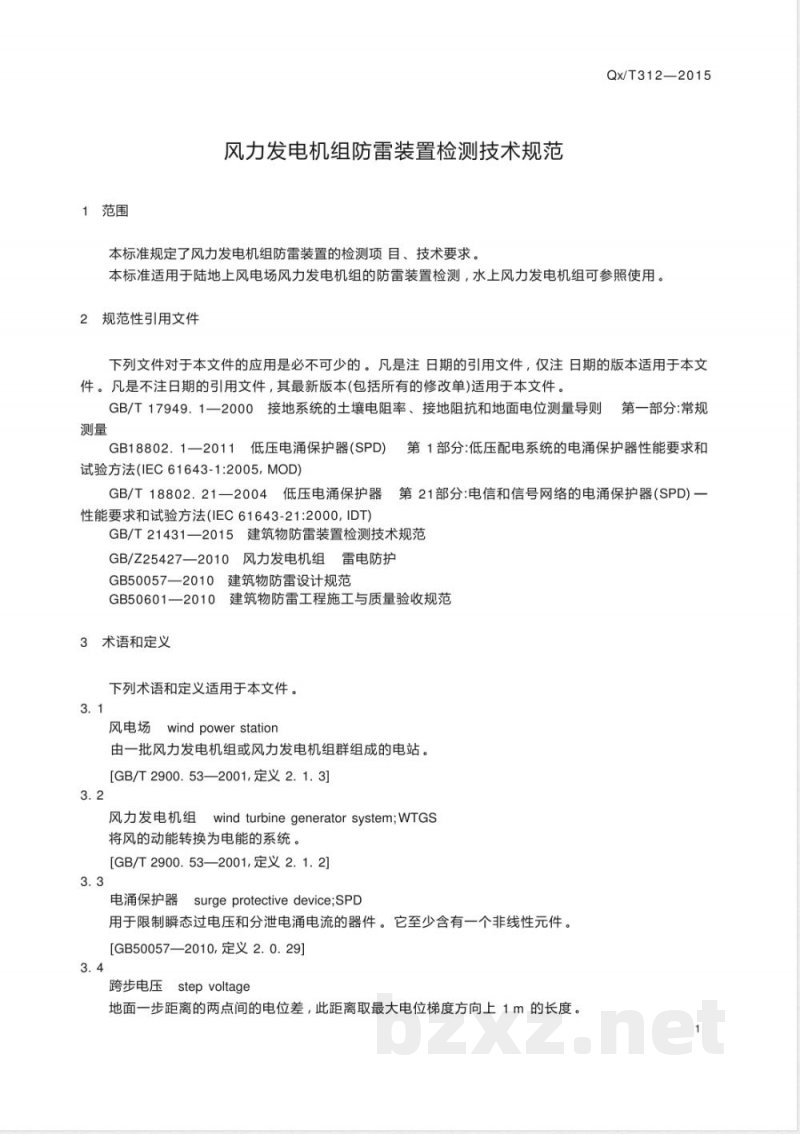

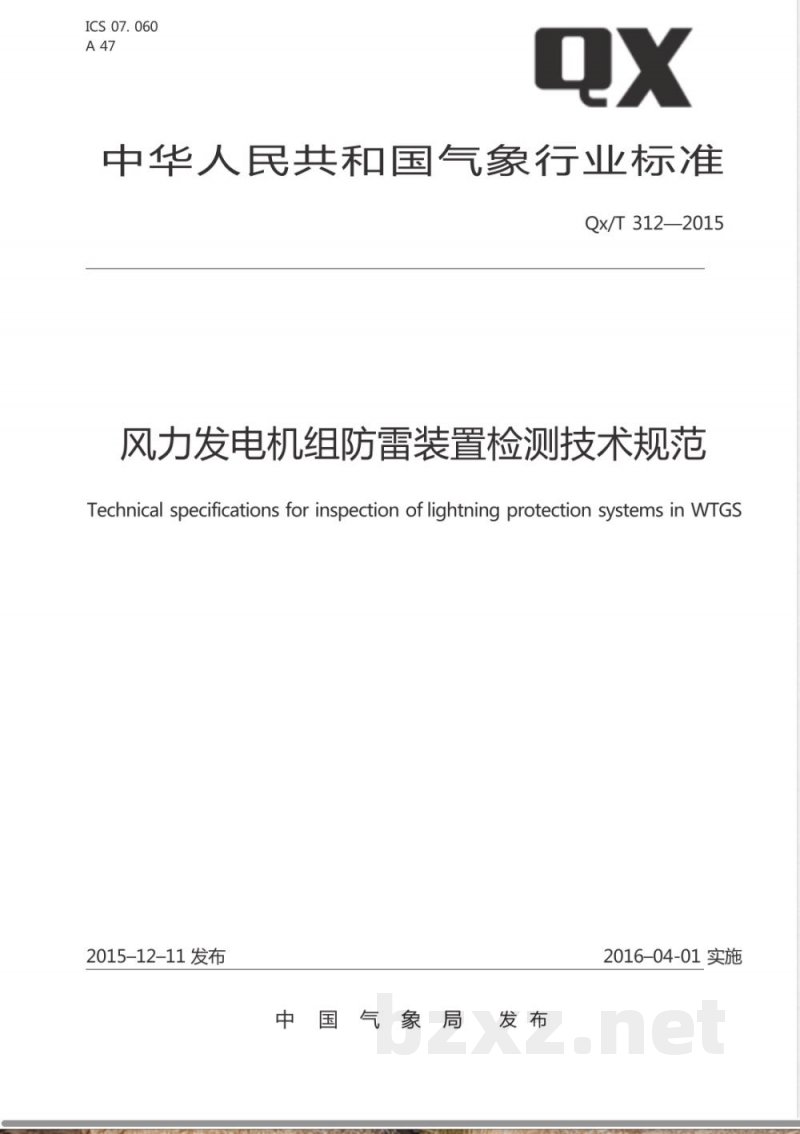

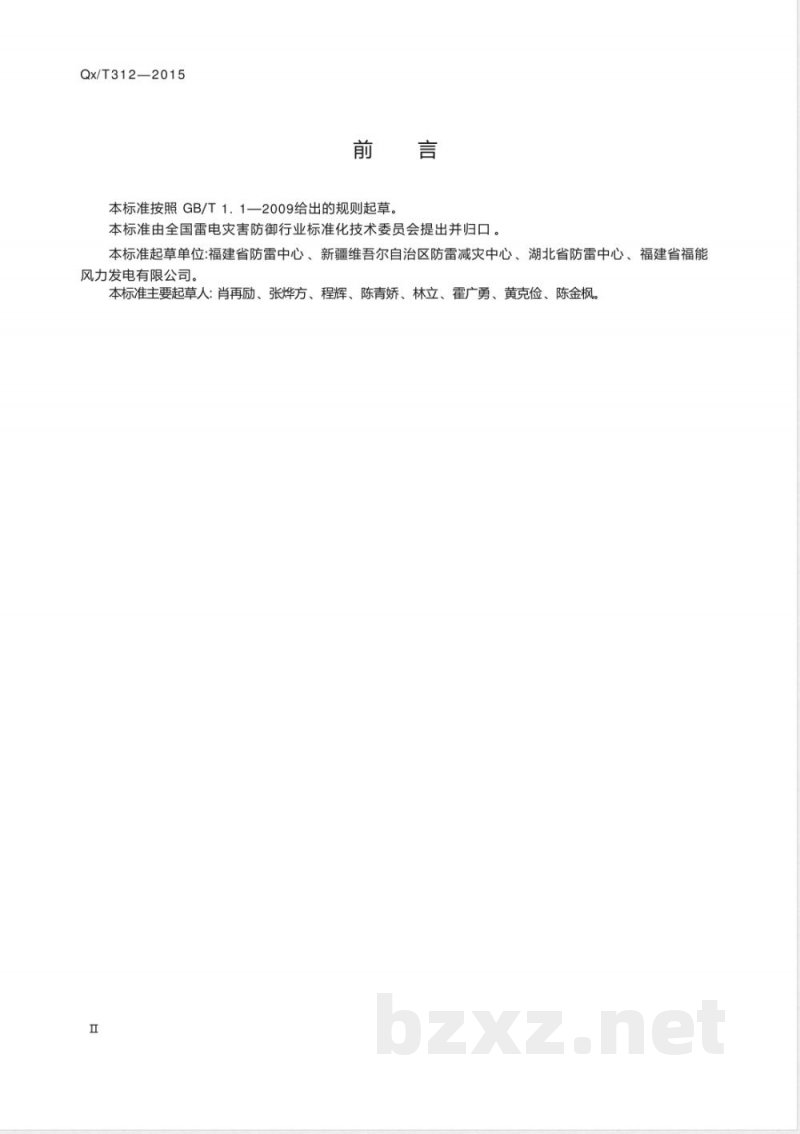

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 312—2015 风力发电机组防雷装置检测技术规范 Technical specifications for inspection of lightning protection systems in WTGS 2015-12-11 发布 2016-04-01 实施 发布单位：中国气象局 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。 本标准起草单位：福建省防雷中心、新疆维吾尔自治区防雷减灾中心、湖北省防雷中心、福建省福能风力发电有限公司。 本标准主要起草人：肖再励、张烨方、程辉、陈青娇、林立、霍广勇、黄克俭、陈金枫。 1 范围 本标准规定了风力发电机组防雷装置的检测项目和技术要求。 本标准适用于陆地风电场风力发电机组的防雷装置检测，水上风力发电机组可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 17949.1—2000 接地系统的土壤电阻率、接地阻抗和地面电位测量导则 第1部分：常规测量 GB 18802.1—2011 低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和试验方法 GB/T 18802.21—2004 低压电涌保护器 第21部分：电信和信号网络的电涌保护器 性能要求和试验方法 GB/T 21431—2015 建筑物防雷装置检测技术规范 GB/Z 25427—2010 风力发电机组雷电防护 GB 50057—2010 建筑物防雷设计规范 GB 50601—2010 建筑物防雷工程施工与质量验收规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 风电场（wind power station） 由一批风力发电机组或其组合构成的电站。 3.2 风力发电机组（wind turbine generator system，WTGS） 将风能转换为电能的系统。 3.3 电涌保护器（surge protective device，SPD） 用于限制瞬态过电压和分泄电涌电流的装置，至少包含一个非线性元件。 3.4 跨步电压（step voltage） 地面上一步距离（通常为1 m）两点之间的电位差。 3.5 接触电压（touch voltage） 接地金属结构与地面上一定距离（通常约1 m）之间的电位差。 4 检测项目 风力发电机组防雷装置检测应包括以下内容： 防雷区划分； 接闪器； 引下线； 等电位连接； 电涌保护器； 接地装置； 接触电压与跨步电压防护。 5 检测技术要求 5.1 防雷区划分 5.1.1 首次检测时，应依据GB 50057—2010相关规定，结合设计图纸、技术方案及现场勘查情况，将防雷电磁脉冲环境划分为LPZ0A、LPZ0B、LPZ1至LPZn等区域。典型分区包括机舱接闪杆、机舱罩、控制柜、塔下控制柜及变压器室等。 5.1.2 按照上述分区要求，应检测各设备和设施所处的防雷区，并将结果记录于原始记录表中。检测对象包括： 风轮桨叶及轮毂内部器件（如传感器、调节器等）； 机舱罩外部部件； 机舱内设备（如发电机、传动装置、电缆、传感器等）； 开关柜外部及内部结构件等。 检测结果应按附录A规定的记录表格式进行填写。 附录A为防雷装置检测原始记录表样式，附录B规定了相关技术参数要求。 参考文献 相关防雷设计、施工及检测标准文件。
