【其他行业标准】 水族箱用及类似用途直流膜片式气泵

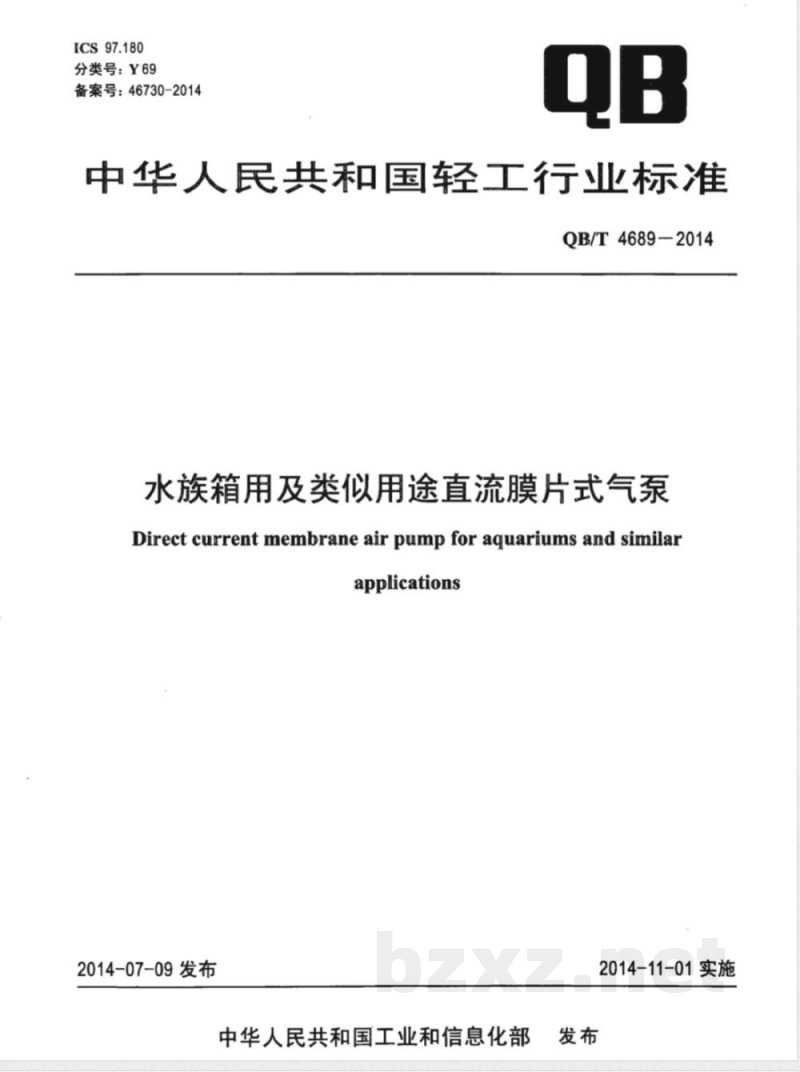

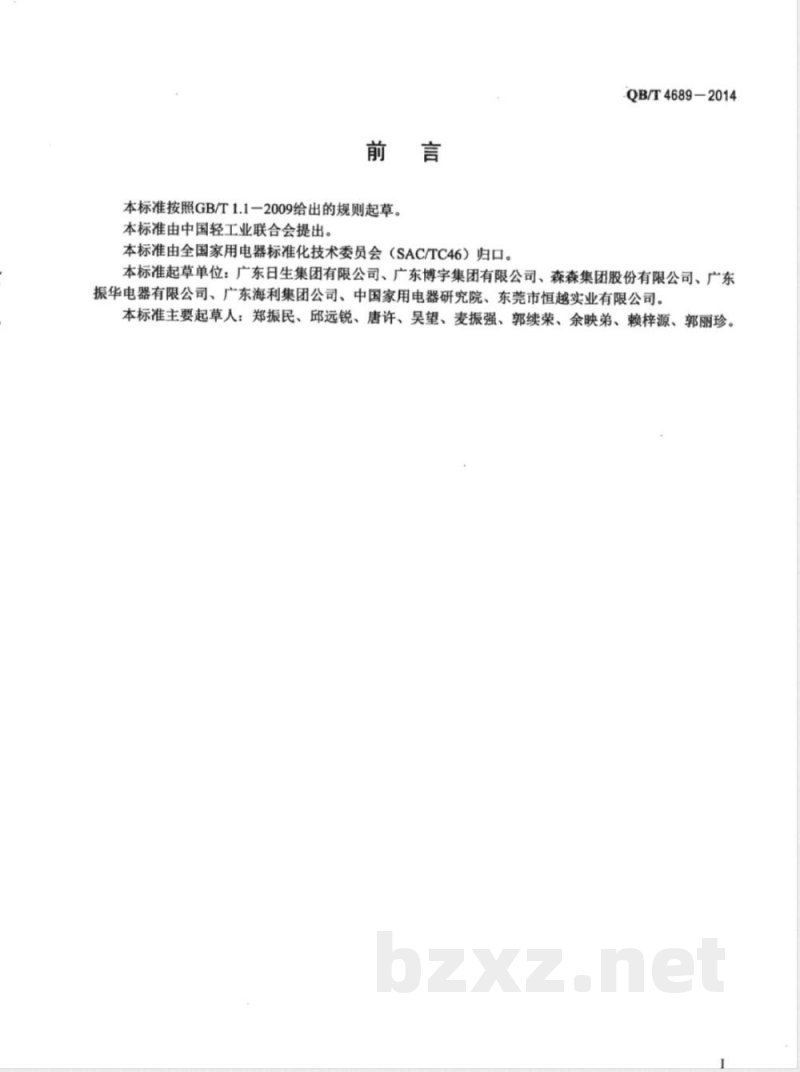

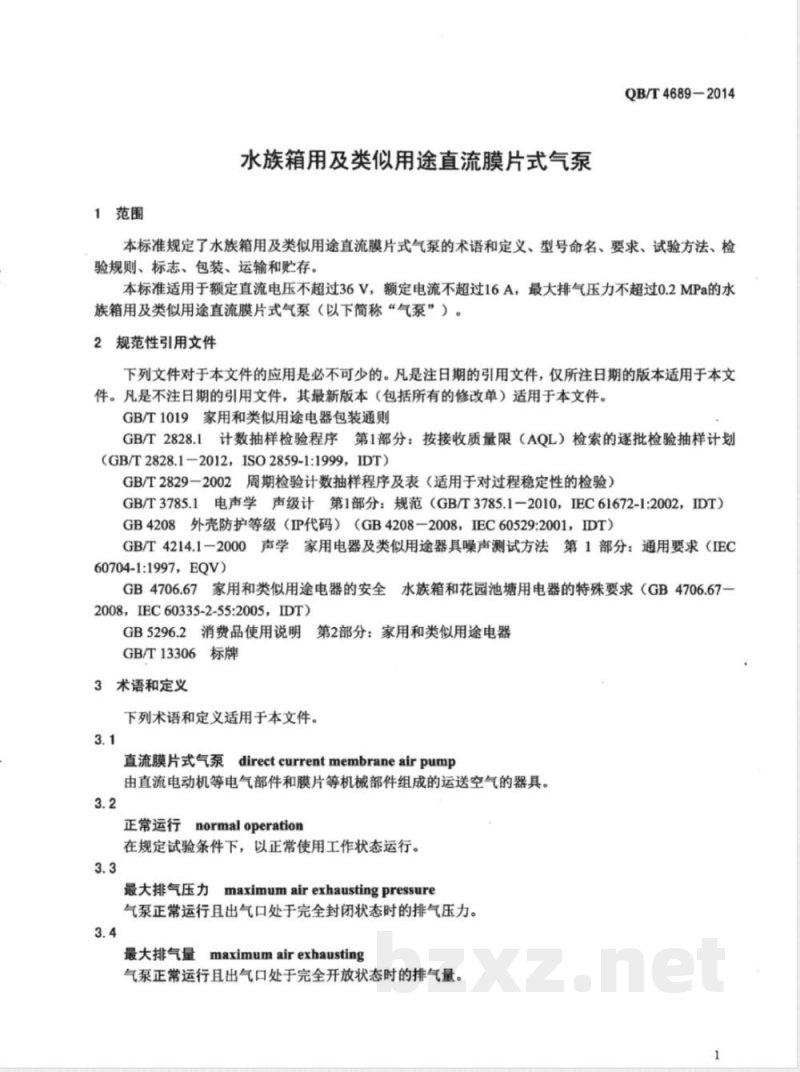

ICS97.180 分类号：Y69 备案号：46730-2014 QB 中华人民共和国轻工行业标准 QB/T 4689-2014 水族箱用及类似用途直流膜片式气泵 Direct current membrane air pump for aquariums and similar applications 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。 本标准起草单位：广东日生集团有限公司、广东博宇集团有限公司、森森集团股份有限公司、广东振华电器有限公司、广东海利集团公司、中国家用电器研究院、东莞市恒越实业有限公司。 本标准主要起草人：郑振民、邱远锐、唐许、吴望、麦振强、郭续荣、余映弟、赖梓源、郭丽珍。 1 范围 本标准规定了水族箱用及类似用途直流膜片式气泵的术语和定义、型号命名、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于额定直流电压不超过36V、额定电流不超过16A、最大排气压力不超过0.2MPa的水族箱用及类似用途直流膜片式气泵（以下简称“气泵”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1019 家用和类似用途电器包装通则 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999，IDT） GB/T 2829—2002 周期检验计数抽样程序及表 GB/T 3785.1 电声学 声级计 第1部分：规范（IEC 61672-1:2002，IDT） GB 4208 外壳防护等级（IP代码）（IEC 60529:2001，IDT） GB/T 4214.1—2000 声学 家用电器及类似用途器具噪声测试方法 第1部分：通用要求（IEC 60704-1:1997，EQV） GB 4706.67 家用和类似用途电器的安全 水族箱和花园池塘用电器的特殊要求（IEC 60335-2-55:2005，IDT） GB 5296.2 消费品使用说明 第2部分：家用和类似用途电器 GB/T 13306 标牌 3 术语和定义 3.1 直流膜片式气泵 由直流电动机等电气部件和膜片等机械部件组成，用于输送空气的器具。 3.2 正常运行 在规定试验条件下，气泵处于正常使用工作状态时的运行。 3.3 最大排气压力 气泵正常运行且出气口完全封闭状态时的排气压力。 3.4 最大排气量 气泵正常运行且出气口完全开放状态时的排气量。 3.5 特性曲线 气泵排气量与排气压力之间关系的曲线。 4 型号命名 型号由产品名称代号、额定电压代号、额定输入功率代号及设计序号组成。 产品名称代号：用“直”“膜”“泵”汉语拼音首字母表示。 额定电压代号：用额定电压值表示（12V可省略），单位V。 额定输入功率代号：用功率值表示，单位W，不足位数前补0。 设计序号：用数字和/或字母表示。 示例1：ZMB-060-904表示额定输入功率60W、额定电压12V、设计代号904的气泵。 示例2：ZMB-120/06-2B表示额定输入功率120W、额定电压6V、设计序号2B的气泵。 5 要求 5.1 一般要求 5.1.1 气泵应符合本标准规定，并按经规定程序批准的图样和技术文件制造。 5.1.2 气泵应能在下列条件下正常使用： 电源电压与额定值偏差不超过±10%； 环境温度0℃～40℃，相对湿度不大于90%，气压86kPa～106kPa； 环境空气无易燃性、腐蚀性气体或导电性尘埃。 5.2 安全及外壳防护 5.2.1 安全：气泵应符合GB 4706.67的有关要求。 5.2.2 外壳防护：气泵外壳防护等级至少应为IP22。 5.3 排气性能 5.3.1 最大排气压力：测试值不应小于标称值的90%。 5.3.2 最大排气量：测试值不应小于标称值的90%。 5.3.3 特性曲线示值：按规定方法进行测试。
