【其他行业标准】 家用汽化炉

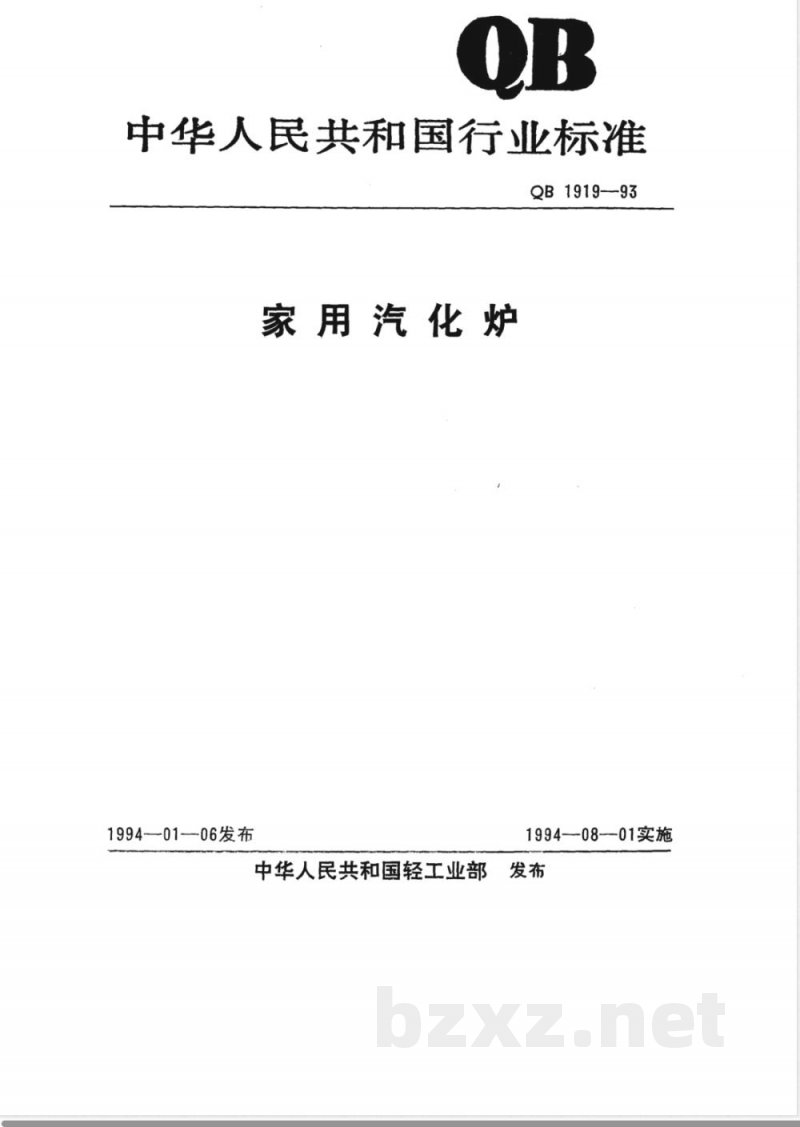

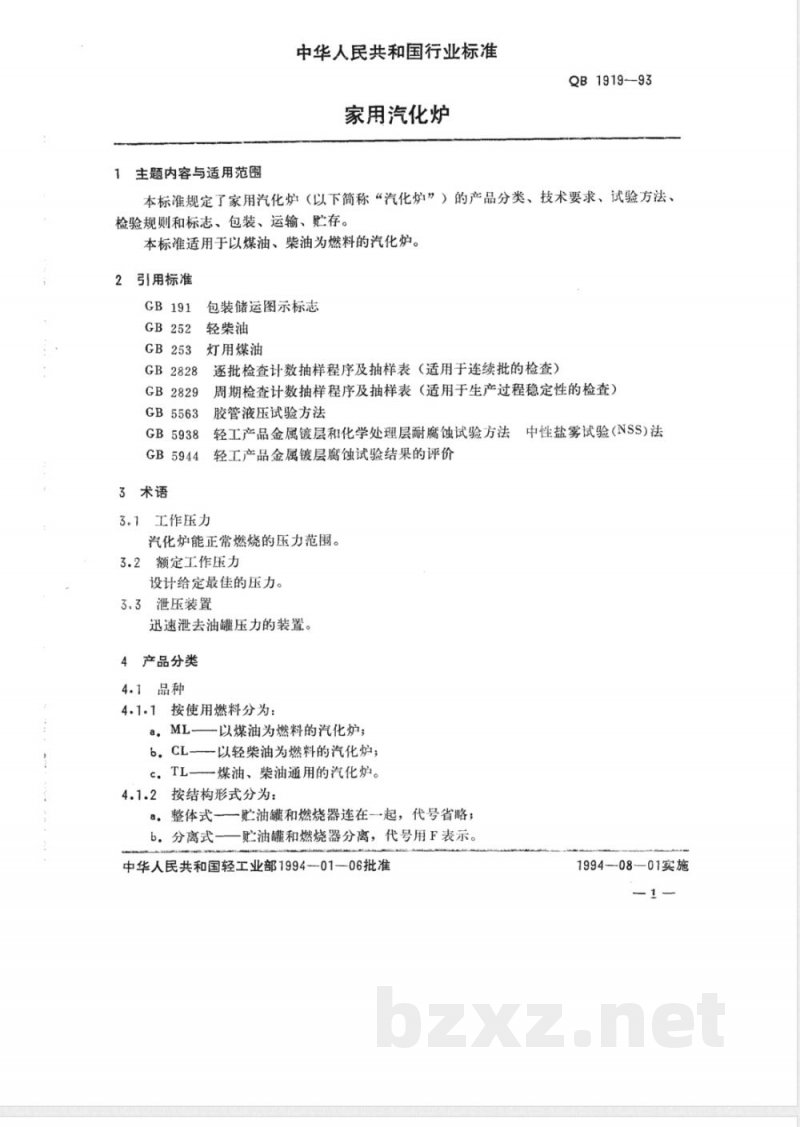

QB1919—93 家用汽化炉 中华人民共和国行业标准 发布：1994-01-06 实施：1994-08-01 中华人民共和国轻工业部发布 1 范围 本标准规定了家用汽化炉（以下简称“汽化炉”）的产品分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以煤油、轻柴油为燃料的汽化炉。 2 规范性引用文件 GB191 包装储运图示标志 GB252 轻柴油 GB253 灯用煤油 GB2828 逐批检查计数抽样程序 GB2829 周期检查计数抽样程序 GB5563 胶管液压试验方法 GB5938 金属镀层耐腐蚀试验方法（中性盐雾试验） GB5944 金属镀层腐蚀试验结果评价 3 术语 3.1 工作压力 汽化炉能够正常燃烧的压力范围。 3.2 额定工作压力 产品设计规定的最佳工作压力。 3.3 泄压装置 用于迅速释放油罐内部压力的装置。 4 产品分类 4.1 品种 按燃料分为： ML—以煤油为燃料； CL—以轻柴油为燃料； TL—煤油、柴油通用。 按结构形式分为： 整体式（代号省略）：贮油罐与燃烧器一体结构； 分离式（代号F）：贮油罐与燃烧器分离结构。 4.2 产品代号 H（设计代号） 4.3 基本结构 汽化炉由逆止阀、油罐、打气筒、点火器、喷嘴、炉架、燃烧装置、泄压装置及压力表等组成。 4.4 工作压力与额定工作压力 汽化炉工作压力范围为0.05～0.3MPa。额定工作压力由产品设计确定，并在说明书中标明。 5 技术要求 5.1 密封性 汽化炉在1.25倍最大工作压力（不小于0.21MPa）下不得出现漏气或漏油现象。 5.2 火焰稳定性 在额定工作压力下，最大火力连续燃烧30min不得出现回火或熄火。 5.3 热效率 热效率不应低于50%。 5.4 噪声 噪声应不大于75dB（A）。 5.5 表面温度 使用时必须接触部位：金属材料≤58℃，其他材料≤80℃；可能接触部位≤105℃。 5.6 可靠性 结构应稳定可靠，不得翻倒；分离式连接管道应耐油耐压并设夹紧装置；泄压装置应安全可靠；油阀应具止退结构。 5.7 喷嘴 喷嘴应可拆卸，必要时应提供专用工具。 5.8 打气筒 应设可拆卸逆止阀，皮碗应可更换。 5.9 通针 通针在疏通时应能有效露出喷嘴平面保证畅通。 5.10 表面处理 金属零件应进行防护处理；电镀件经盐雾试验8h后耐腐蚀等级不低于5级；漆层附着力良好，无明显脱落。 5.11 外观 外表面应光洁无毛刺，不得有电镀起泡、锈蚀或喷漆缺陷，搪瓷面应光滑无明显缺陷。 6 试验方法 6.1 试验条件 型式检验环境温度15～30℃；燃料应符合GB253及GB252要求。 6.2 密封性试验 在规定压力条件下检测汽化炉是否存在泄漏情况。
