【其他行业标准】 电磁灶用微晶面板

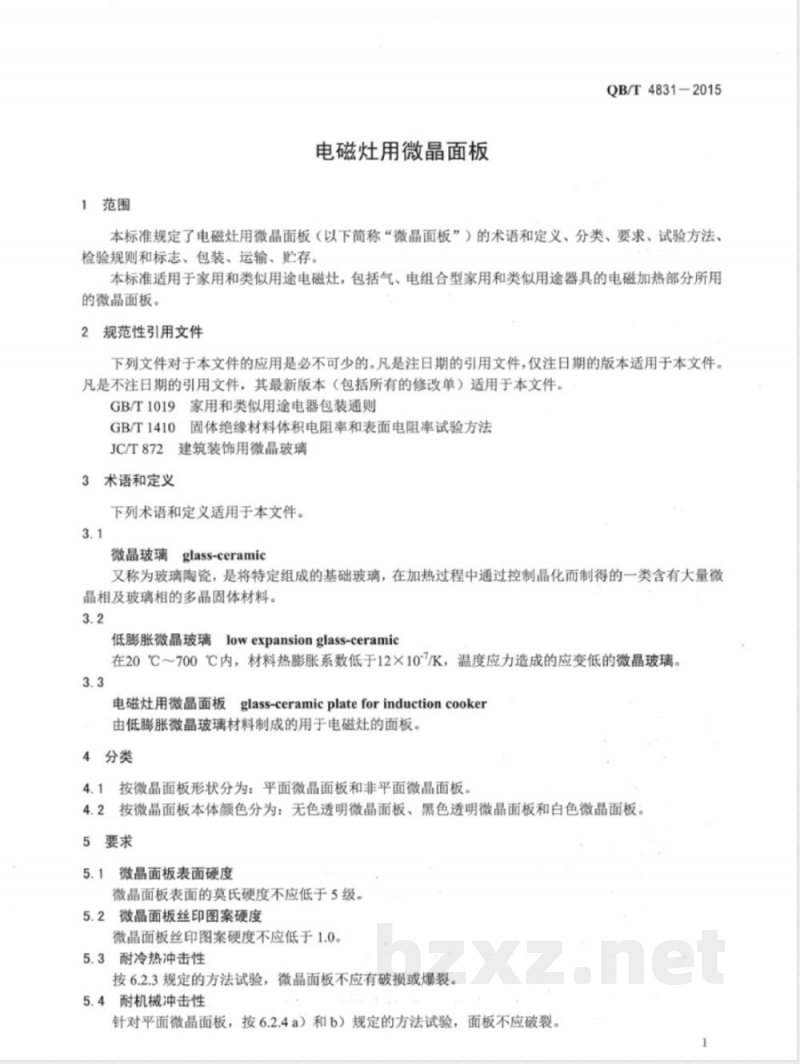

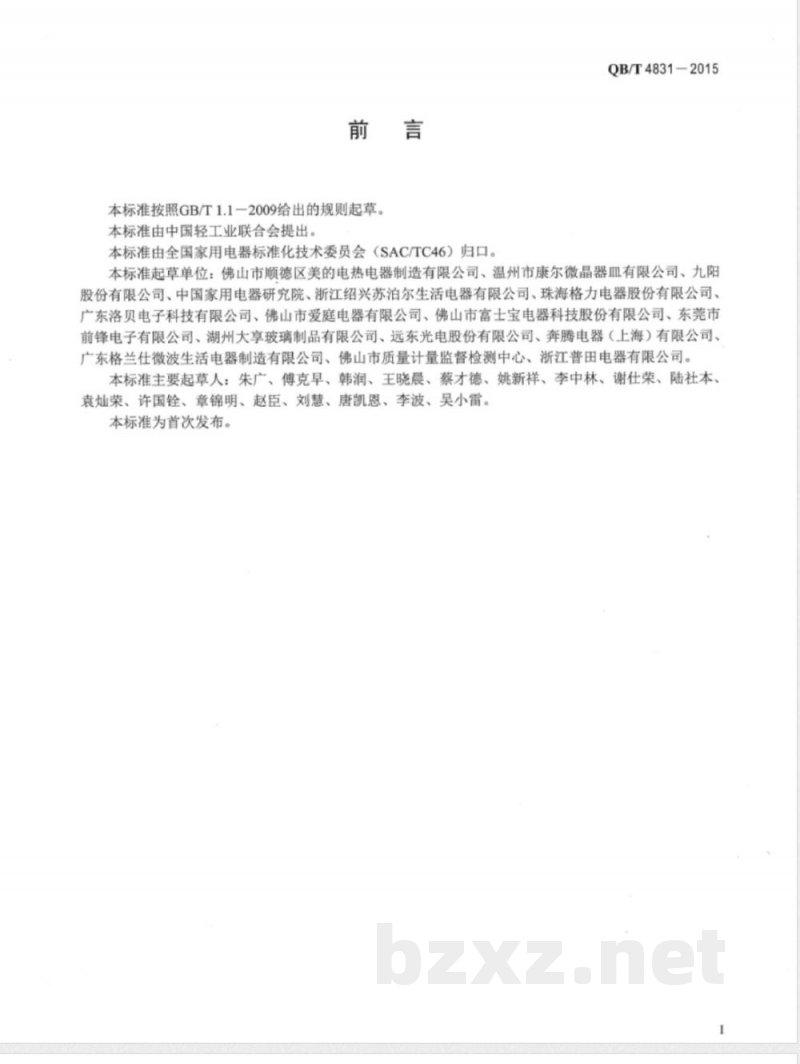

QB/T4831-2015 电磁灶用微晶面板 前言 本标准按照GB/T1.1-2009给出的规则起草，由中国轻工业联合会提出，全国家用电器标准化技术委员会（SAC/TC46）归口。 起草单位包括美的、苏泊尔、九阳、格力电器、康尔微晶器皿有限公司、中国家用电器研究院等多家企业及检测机构。 本标准为首次发布。 1 范围 本标准规定了电磁灶用微晶面板（以下简称“微晶面板”）的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于家用和类似用途电磁灶，包括气电组合型器具中电磁加热部分所使用的微晶面板。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。 注日期文件仅适用于该版本，不注日期文件以最新版本（含修改单）为准。 主要引用标准包括： GB/T1019 家用电器包装通则 GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法 JC/T872 建筑装饰用微晶玻璃 3 术语和定义 3.1 微晶玻璃 glass-ceramic 一种通过控制晶化过程，在特定组成玻璃基础上形成含微晶相和玻璃相的多晶材料。 3.2 低膨胀微晶玻璃 low expansion glass-ceramic 在20℃～700℃范围内热膨胀系数低于12×10⁻⁷/K，具有低热应力应变特性的微晶玻璃材料。 3.3 电磁灶用微晶面板 glass-ceramic plate for induction cooker 由低膨胀微晶玻璃制成，用于电磁灶表面的功能性面板材料。 4 分类 4.1 按形状分类 平面微晶面板、非平面微晶面板。 4.2 按颜色分类 无色透明微晶面板、黑色透明微晶面板、白色微晶面板。 5 要求 5.1 表面硬度 微晶面板表面莫氏硬度不应低于5级。 5.2 丝印图案硬度 丝印图案硬度不应低于1.0。 5.3 耐冷热冲击性 按规定方法试验后，面板不应出现破损或爆裂。 5.4 耐机械冲击性 平面微晶面板按规定方法试验后不应破裂；非平面微晶面板按相应方法试验后不应破裂。 5.5 耐磨性 按规定方法试验后，表面印刷图案不应脱落。 5.6 附着力 按规定方法试验后，表面图案不应脱落。 5.7 体积电阻率 微晶面板应符合表1规定要求，不同颜色产品体积电阻率应满足对应指标。 6 试验方法 6.1 一般要求 试验环境条件为：温度（20±5）℃，相对湿度45%～75%，大气压力86kPa～106kPa，实验室无明显气流及热辐射影响。 试验仪器包括电工测量仪表、温度测试仪、计时器等，精度应满足相关要求。 6.2 试验方法 6.2.1 表面硬度 按JC/T872规定方法进行莫氏硬度测试。 6.2.2 丝印图案硬度 在正常状态下使用铅笔硬度计进行摩擦试验，要求表面图案在规定时间内无异常。 6.2.3 耐冷热冲击性 取样品进行高温与低温交替环境试验，观察是否出现破裂或爆裂现象。 6.2.4 耐机械冲击性 按规定冲击方法对样品进行测试，观察是否发生破裂。
