【其他行业标准】 聚四氟乙烯车削薄膜

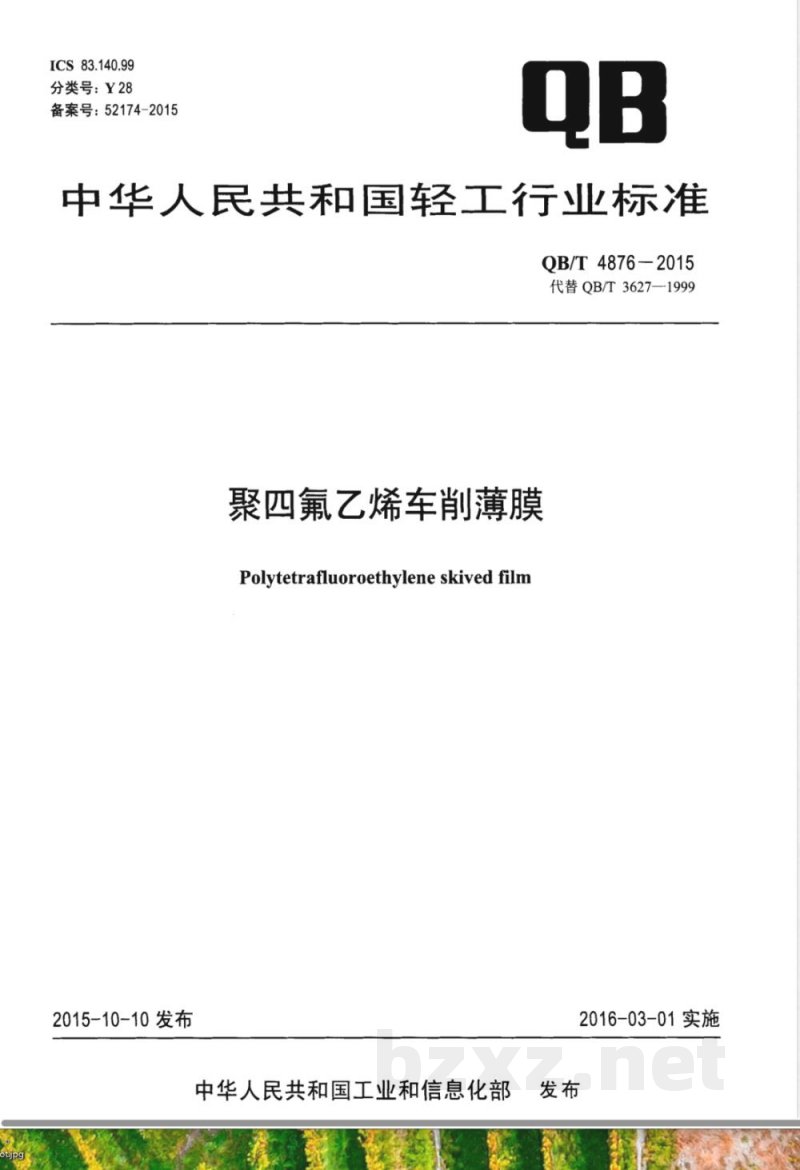

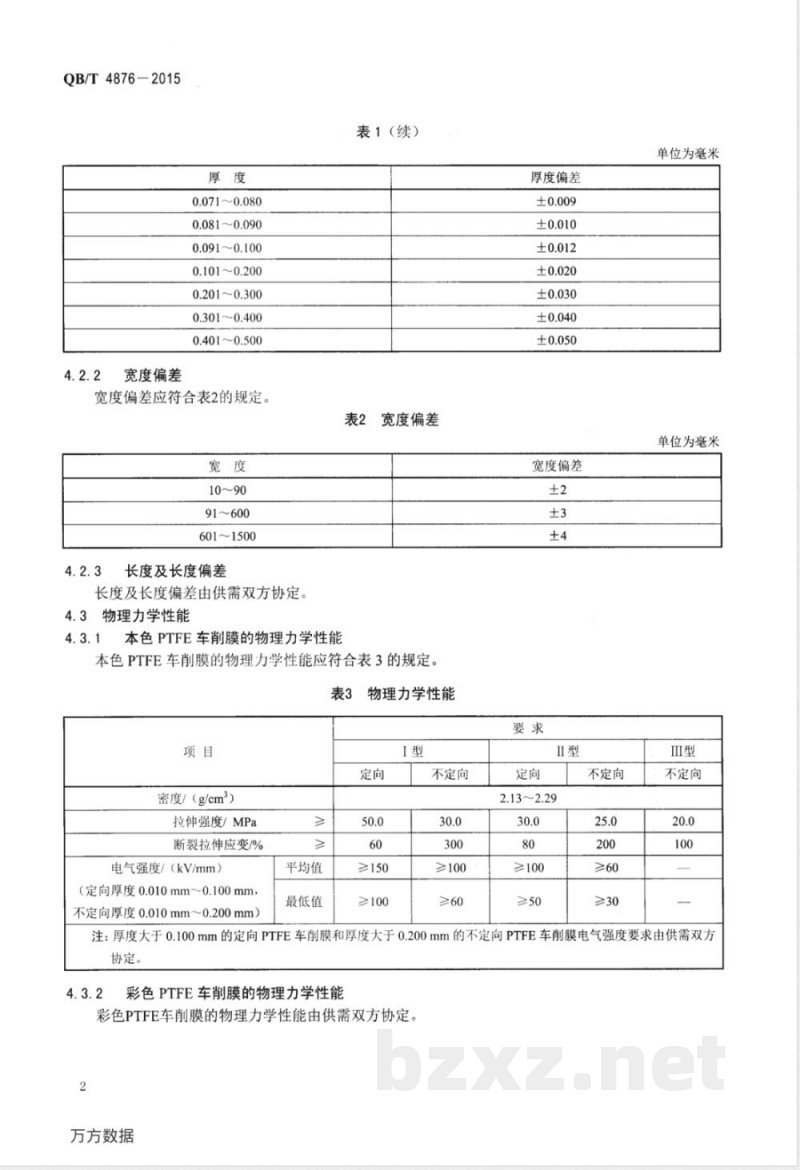

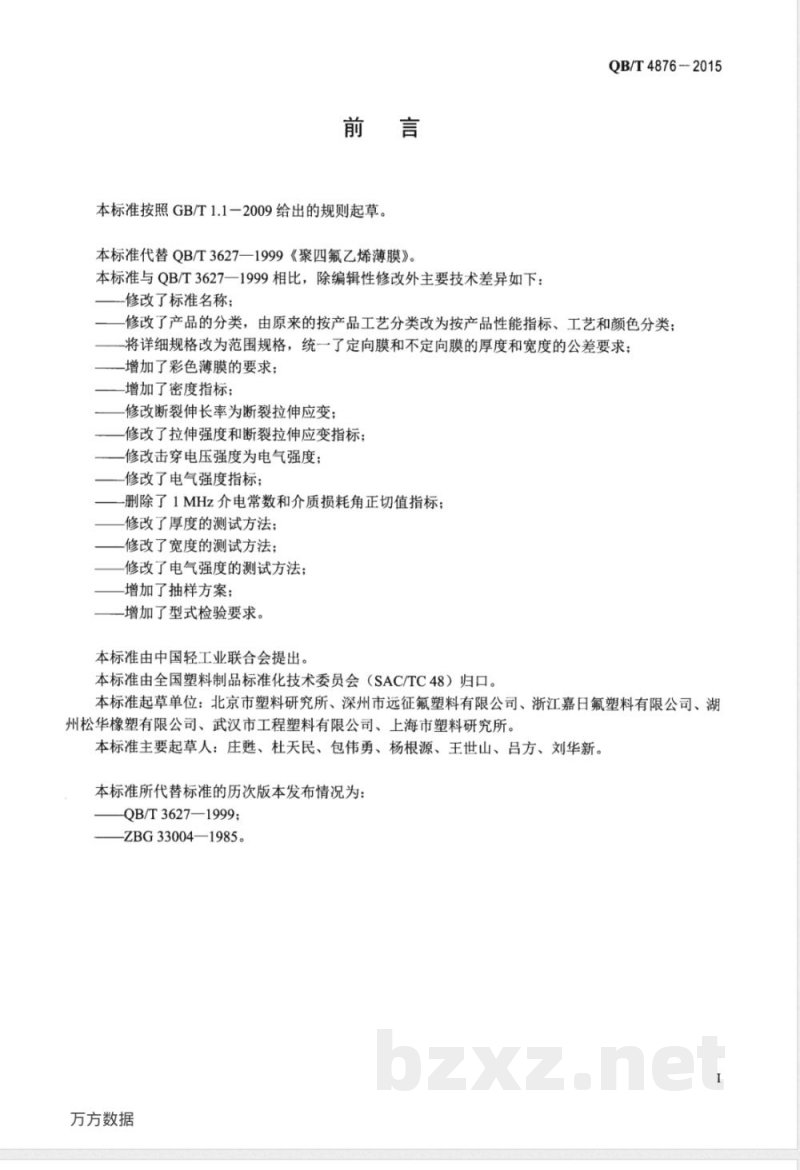

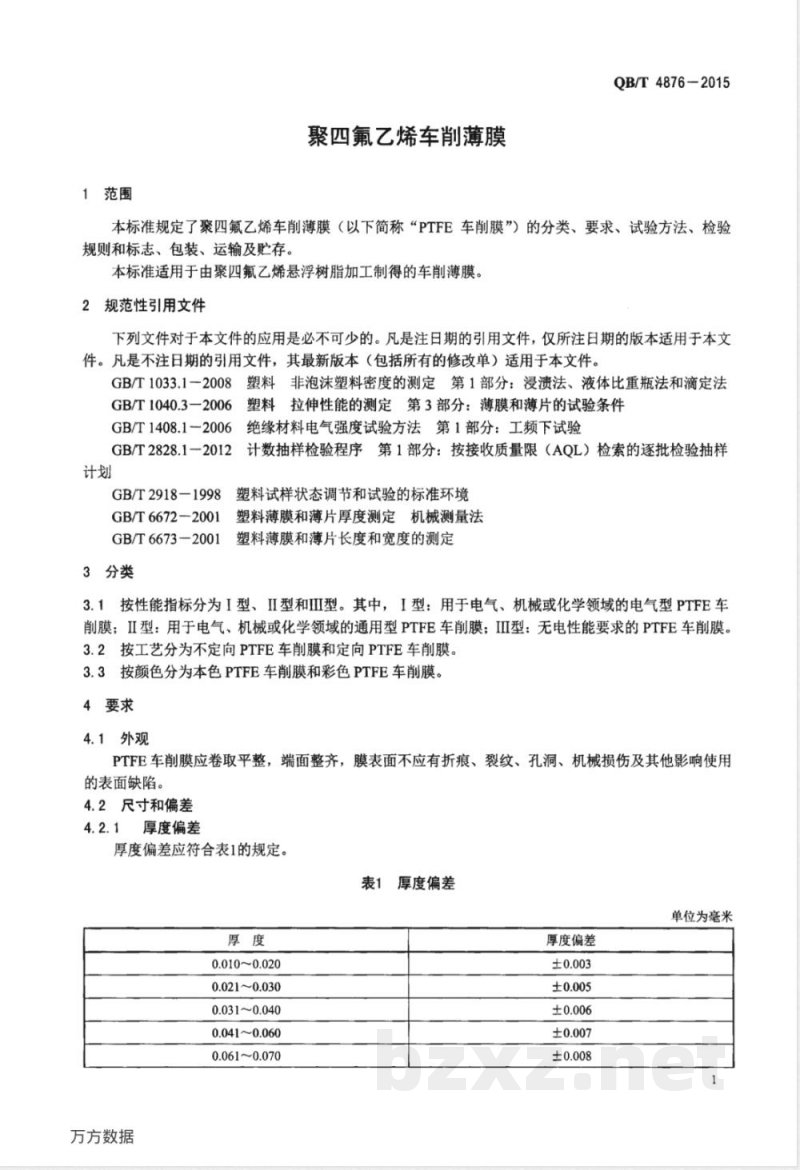

ICS 83.140.99 分类号：Y28 备案号：52174-2015 QB 中华人民共和国轻工行业标准 QB/T4876-2015 代替QB/T3627-1999 聚四氟乙烯车削薄膜 Polytetrafluoroethylene skived film 2015-10-10发布 中华人民共和国工业和信息化部 2016-03-01实施 发布 前言 本标准按照GB/T1.1-2009给出的规则起草。 本标准代替QB/T3627-1999《聚四氟乙烯薄膜》。与原标准相比，主要技术变化如下： 1）修改标准名称； 2）修改产品分类方式，由按工艺分类改为按性能指标、工艺和颜色分类； 3）将详细规格改为范围规格，统一定向膜和不定向膜厚度及宽度公差； 4）增加彩色薄膜要求； 5）增加密度指标； 6）断裂伸长率改为断裂拉伸应变； 7）修改拉伸强度及断裂拉伸应变指标； 8）击穿电压强度改为电气强度，并修订指标； 9）删除1MHz介电常数及介质损耗角正切值指标； 10）调整厚度、宽度及电气强度试验方法； 11）增加抽样方案及型式检验要求。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本标准起草单位：北京市塑料研究所、深州市远征氟塑料有限公司、浙江嘉日氟塑料有限公司、湖州松华橡塑有限公司、武汉市工程塑料有限公司、上海市塑料研究所。 本标准主要起草人：庄、杜天民、包伟勇、杨根源、王世山、吕方、刘华新。 本标准历次版本：QB/T3627-1999；ZBG33004-1985。 1 范围 本标准规定了聚四氟乙烯车削薄膜（以下简称PTFE车削膜）的分类、要求、试验方法、检验规则及标志、包装、运输与贮存。 本标准适用于由聚四氟乙烯悬浮树脂加工制得的车削薄膜。 2 规范性引用文件 GB/T1033.1-2008 塑料非泡沫塑料密度的测定 GB/T1040.3-2006 塑料拉伸性能的测定（薄膜和薄片） GB/T1408.1-2006 绝缘材料电气强度试验方法 GB/T2828.1-2012 计数抽样检验程序 GB/T2918-1998 塑料试样状态调节与试验环境 GB/T6672-2001 塑料薄膜厚度测定 GB/T6673-2001 塑料薄膜长度与宽度测定 3 分类 3.1 按性能指标分为： I型：电气型PTFE车削膜（用于电气、机械或化学领域）； II型：通用型PTFE车削膜（用于电气、机械或化学领域）； III型：无电性能要求PTFE车削膜。 3.2 按工艺分为：不定向PTFE车削膜、定向PTFE车削膜。 3.3 按颜色分为：本色PTFE车削膜、彩色PTFE车削膜。 4 要求 4.1 外观 PTFE车削膜应卷取平整，端面整齐，表面不得有折痕、裂纹、孔洞、机械损伤及其他影响使用的缺陷。 4.2 尺寸及偏差 4.2.1 厚度偏差（mm）： 0.010～0.020：±0.003 0.021～0.030：±0.005 0.031～0.040：±0.006 0.041～0.060：±0.007 0.061～0.070：±0.008 0.071～0.080：±0.008 0.081～0.090：±0.008 0.091～0.100：±0.008 0.101～0.200：±0.008 0.201～0.300：±0.008 0.301～0.400：±0.008 0.401～0.500：±0.008 4.2.2 宽度偏差： 10～90 mm；91～600 mm；601～1500 mm（按规定允许偏差控制）。 4.2.3 长度及偏差：由供需双方协定。 4.3 物理力学性能（本色PTFE车削膜）： 密度、拉伸强度、断裂拉伸应变、电气强度等指标应符合规定要求。 其中定向与不定向薄膜在不同厚度范围内电气强度要求不同（厚度0.010～0.100 mm等）。
